smt-ratkaisu valvontajärjestelmään


Turvallisuuden valvontajärjestelmä


Valvontajärjestelmä on yksi yleisimmin käytetyistä turvajärjestelmän järjestelmistä.


Valvontalaitteiden tuotantoa varten voimme tarjota täyden SMT- ja DIP-linjakoneen PCB-kokoonpanoa varten.




Markkinoiden sopivin kohteiden valvontajärjestelmä on nyt kädessä pidettävät videoviestintälaitteet, ja videovalvonta on nyt valtavirtaa.Varhaisimmasta analogisesta valvonnasta digitaaliseen valvontaan ja sitten verkkovideovalvontaan on tapahtunut maanjäristäviä muutoksia.


Nykyään IP-teknologia on vähitellen yhtenäistetty kaikkialla maailmassa.Katsotaanpa SMT-tekniikan näkökulmasta valvontalaitteiden piirilevykokoonpanoa.

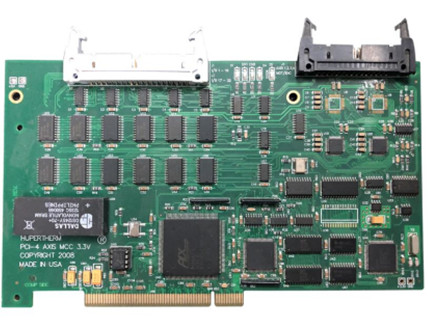

Videosignaalin hankintakortti 428x335

Videosignaalin hankintakortti PCBA

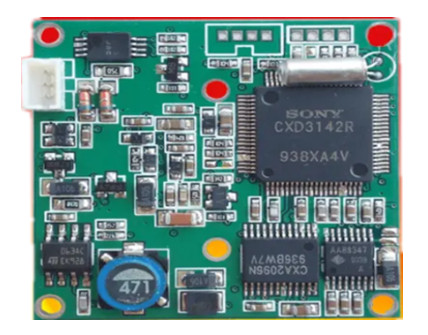

pcba valvontalaitteiden 428x335

Valvontalaitteet PCBA

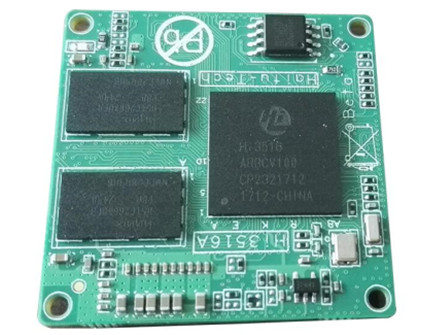

kamera PCBA 428x335

Kamera PCBA


Tekninen prosessi: SMT ja DIP


Mikä on SMT?

Se on piirikokoonpanotekniikka, joka kiinnittää pinta-asennuskomponentit suoraan piirilevyyn (printed Circuit Board) ilman läpimeneviä reikiä ja juottaa ne määritettyyn paikkaan painetun piirilevyn pinnalla.

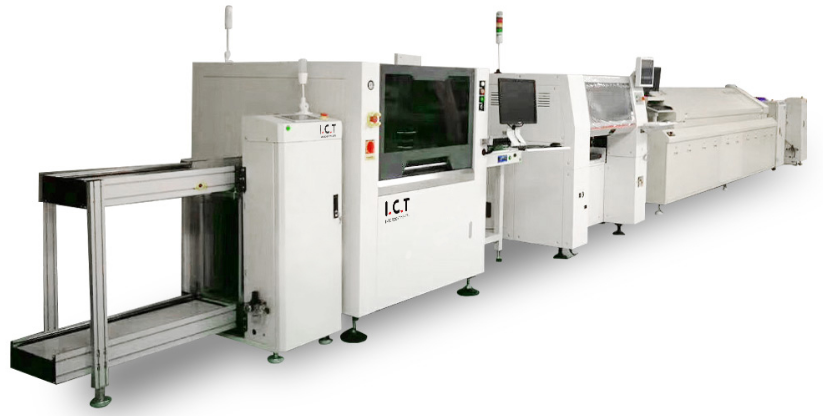

smt-prosessi


SMT-prosessi: Juotospasta (punainen liima) tulostus --> Komponentit Asennus --> Reflow juottaminen --> AOI:n optinen tarkastus


Taloudelliset täysautomaattiset SMT Line -laitteet seuraavasti: : 1 henkilö koko linjan ohjaamiseen, 1 henkilö AOI:n testaamiseen, yhteensä 2 henkilöä.



Mikä on DIP?


DIP on lyhenne sanoista Dual In-line -paketti.


Se on eräänlainen komponenttipaketti.Mutta sitä käytetään perinteisesti viittaamaan THT:hen (Hole-tekniikan kautta).

Se on piirikokoonpanotekniikka, joka työntää komponenttijohdon piirilevyn varattuun läpimenevään reikään, kiinnittää ja hitsaa sen väliaikaisesti alustan toiselle puolelle luotettavan hitsauspisteen muodostamiseksi.

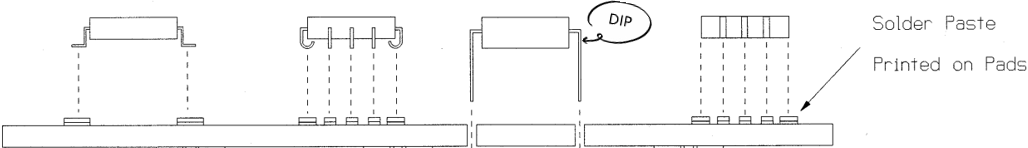

DIP-prosessi


DIP-prosessi: Plug-in --> Hitsaus --> Huolto --> PCB:n leikkaus


Taloudelliset DIP Line -varusteet seuraavasti: Henkilökunta sovitetaan tuotteen mukaan, 3-15 henkilöä.

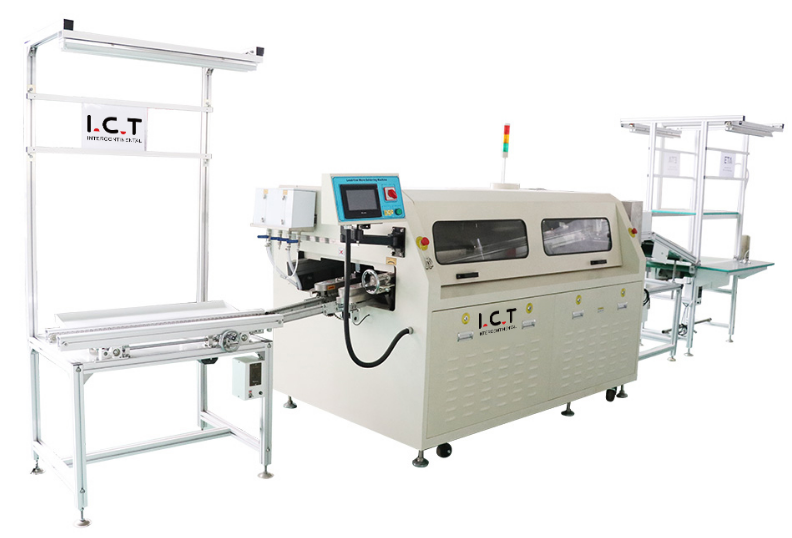

DIP-tuotantolinja



- 6 m lisäyslinja

- Wave Loader

- Lyijytön aaltojuotoskone

- Wave Unloader

- 6 m hihnan asennuslinja


Ratkaisutiedot:


SMT Kapasiteetin arviointi 1 sarja poiminta- ja paikkakone;tuotantokapasiteetti 20000-25000CHIP/H
Kokonaisteho 59,5 kW Käyttöteho 14,5 kW
Sovellettava tuote SMD-komponentit 50 kpl sisällä, 0201-42mm, max piirilevyn leveys 350mm
DIP Kapasiteetin arviointi Laskettu komponenttien lukumäärän ja operaattorien perusteella
Kokonaisteho 16,8 kW
Käyttöteho 5,8 kW
Sovellettava tuote Pienet kapasiteettivaatimukset tai yksinkertaiset tuotteet, suurin piirilevyn leveys 350 mm
SMT+ DIP
Työpajan koko P20m x L15m, kokonaispinta-ala 300 ㎡


Jos olet tehtaalla valmistamassa turvavalvontalaitteita, tarvitset sopivan täyslinjaratkaisun ota meihin yhteyttä Lisätietoja.


Video viitteeksi:



I.C.T - Luotettava ja rakkain kumppanisi


Voimme tarjota sinulle täyden SMT Ratkaisu, DIP-ratkaisu ja Päällystysliuos parhaalla laadulla ja palvelulla.
