Täydelliset automatisoidut konformaaliset päällystysratkaisut

I.C.T tarjoaa räätälöityjä PCBA -päällystyslinjaratkaisuja tuotteiden erityistarpeiden tyydyttämiseksi.


Asiantuntemus antaa meille mahdollisuuden tarjota räätälöityjä piirilevyjen konformaalisia päällystysratkaisuja, varmistaen kunkin ainutlaatuisen sovelluksen optimaalisen suojauksen ja suorituskyvyn. Tarvitsetko erikoistunutta ympäristönsuojelua varten, parannetun kestävyyden tai parannettua sähköeristystä varten, tiimimme on sitoutunut tarjoamaan ratkaisun, joka täsmälleen täyttää vaatimuksesi.

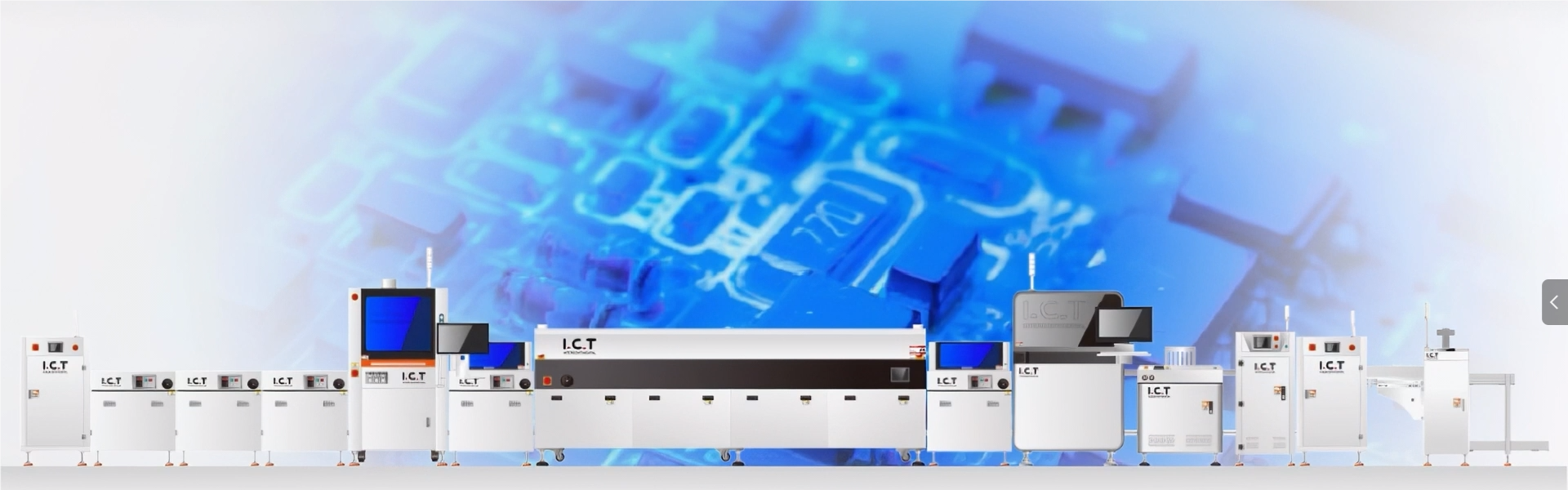

Online PCBA -konformal pinnoituslinja paluulevyllä


Piirilevypinnoitekone, mukaan lukien PCBA -pinnoitteen nostopäällystimen , kuljetin , selektiivinen konformaalinen pinnoitekone , tarkastuskuljetin, kovetusuuni ja niiden toisiinsa liittyvä palautuskuljettimen kautta.

Tämä konformaalinen pinnoituslinja on kompakti ja avaruustehokas, varustettu pystysuuntaisella UV-kovetusuunilla, joka sopii erityyppisiin liimoihin. Sen ketjun palautustoiminnon avulla PCB: t voivat palata automaattisesti etuosaan, jolloin operaattorit voivat suorittaa sekä lastaus- että purkamisen tehtävät yhdestä sijainnista. Molemmissa päissä olevat hissit varmistavat sujuvan toiminnan koko linjan ajan. Tämä tuotantolinja on suunniteltu tarkkuudella, helppokäyttöisyydellä ja kustannustehokkuudella.
Huolimatta edullisesta hinnastaan, sen toiminnallisuus ja tehokkuus eivät missään nimessä ole vaarantuneita.

Kaksoispuolinen online PCBA Conformal Coating Line -ratkaisu


Pääasiassa laitteet, mukaan lukien: PCBA -pinnoitteen nosto, pinnoituskuljetin, UV -kuljetin, PCBA -selektiiviset konformaaliset pinnoitekoneet *2, UV -kovetusuuni *2

Tämä tuotantolinja on suunniteltu erityisesti kaksipuoliseen levyn päällysteeseen, joten se sopii useimmille PCBA: ille, jotka vaativat pinnoitetta molemmin puolin. Verrattuna yksipuolisiin tuotantolinjoihin, tämä viiva on tehokkaampi, sivulla A pinnoitettu etupäässä ja takaosassa B. Flip -kuljetin yhdistää nämä kaksi prosessia, mikä vähentää merkittävästi tuotantoaikaa. Koko viivan tehokkuus on yli kaksinkertainen yksipuolisten viivojen tehokkuus. Molemmissa päissä voidaan lisätä käsityövoiman vähentämistä edelleen, kuormittajia ja purkamista. Tämä tuotantolinja on ihanteellinen tehtaille, joissa on pidempiä tiloja, mikä mahdollistaa kaksipuolisten levyn päällystystehtävien tehokkaan suorittamisen lyhyemmässä ajassa.
PCBA -pinnoitteen nosto

Nostaa PCBA: ta tasolta toiselle, jota käytetään tyypillisesti nostamaan ne alareunan palautusjärjestelmästä tuotantolinjan lähtöpisteeseen tai pinnoituslaitteen syöttöpäälle.
Pinnoituskuljetus

Kuljettaa PCBA: t päällystysprosessin aikana pinnoituslaitteisiin varmistaen pinnoituskoneen vakaan liikkeen. Kuljettajilla on yleensä antisistaattiset ominaisuudet, jotka estävät PCBA: n vaurioita staattisesta sähköstä.
Konformaalinen pinnoitekone

Sovelletaan suojapinnoite PCBA: n tietyille alueille tarkasti välttäen tarpeettomia osia materiaalien säästämiseksi ja tuotteen laadun parantamiseksi. Näissä koneissa on tyypillisesti tarkkoja suihkupään ja ohjelmoitavat ohjausjärjestelmät.
Kovetusuuni

Lämmittää ja parantaa päällystettyä PCBA: ta varmistaen, että päällystysmateriaali saavuttaa halutut fysikaaliset ja kemialliset ominaisuudet. Kovetusuunien tyyppejä ovat infrapuna (IR) kovetusuunit ja UV -kovetusuunit.
Palautuskuljetin

Palauttaa PCBA: t tuotantolinjan lopusta takaisin lähtöpisteeseen tai seuraavan tuotantosyklin tai sitä seuraavien prosessien hissiin. Palautuskuljetin kiertää PCBA: t tehokkaasti takaisin tuotantolinjan alkuun pohjan palautusjärjestelmän kautta vähentäen manuaalista käsittelyä ja tuotanto -seisokkeja, mikä lisää tehokkuutta.

PCBA Conformal Poinating Line -koneet

I.C.T valmistaa ja toimittaa suuria selektiivisiä konformaalisia päällystyskoneita PCBA: n konformaatiopinnoitteen automatisoimiseksi.

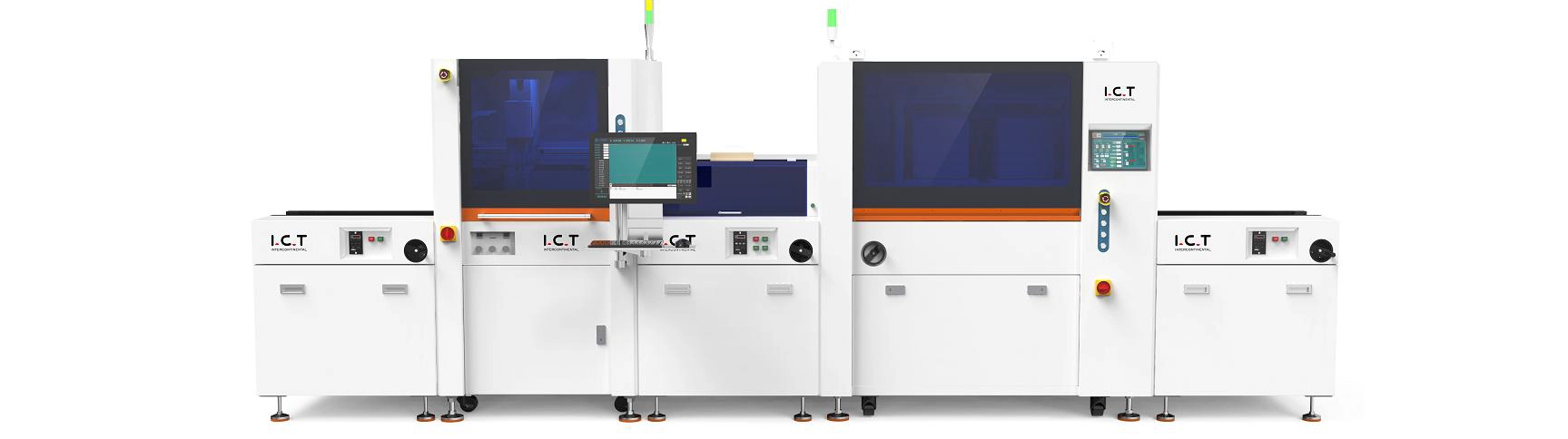

Valikoiva konformaalinen pinnoituskone


4 akseli konformaalinen pinnoituskone: x, y, z, u

Vaihtoehtotoiminto:

PCBA: n pohjapalautus
CCD -visuaalinen järjestelmä
Liimanvalvontajärjestelmä
Ruokinta- ja puhdistusjärjestelmä
Automaattinen paluu kiertoradalle


  •

    PCBA -konformaalinen päällystyskone varmistaa PCB -yhdisteiden kattavan suojauksen ja luotettavuuden tarjoamalla tarkan, automatisoidun ja selektiivisen pinnoitussovelluksen koko konformaalisessa pinnoitusprosessissa.


    Yksinkertainen: Konformaalinen päällystyskone yhdistää kansainväliset edistyneet konseptit itään suunniteltuun käyttöjärjestelmään, mikä tekee siitä helpon oppimisen.
    Ammattilainen: Konformaalinen päällystyskone hyväksyy tuontipäällystyskoneiden edistykselliset suunnittelukonseptit, ja ydinosat ovat hankittu kansainvälisiltä tuotemerkeiltä.
    Suojaa: Konformaalisessa päällystyskoneessa on tuodut laitteistokokoonpanot, ja tuotannossa on alhainen vikaantumisaste ja yli kymmenen vuoden pitkä käyttöikä.
    Turvallisuus: Konformaalinen päällystyskone noudattaa kansainvälisiä suunnittelusääntöjä saavuttaen turvallisuustason, joka on verrattavissa tuodujen päällystyskoneiden kanssa.
    Vakaus: Kypsillä ohjelmistoilla, laitteistoilla ja huipputekniikan tuotantoprosesseilla konformaalinen pinnoitekone varmistaa kunkin yksikön vakauden.
    PCBA: n konformaalisen päällystyskoneen eritelmä:

    Malli I.C.T-T550U I.C.T-T550U I.C.T-T600U I.C.T-T650
    Venttiilien lukumäärä 2
    (Atomisointiventtiili 1pää,
    tarkkuusventtiili 1 pää)
    2
    (Atomisointiventtiilin 1 pää
    tarkkuusventtiili 1 pää
    2
    (Atomisointiventtiili 2 pää)
    4
    (Atomisointiventtiili 2pää,
    tarkkuusventtiili 2pää)
    Hallintamenetelmä IPC + liikkeen ohjauskortti
    Karan lukumäärä X, y, z X, y, z, u X, y, z X, y, z
    Venttiilin pyörimiskulma N/a ± 180 ° N/a N/a
    Venttiilin viiste N/a 0 ~ 35 ° N/a N/a
    Piirilevykoko 50*50 ~ 450*460mm
    Karaasema Tuodut servomoottori + palloruuvimoduuli
    Työsuunnitelma X = 450 mm, y = 450 mm, z = 100 mm
    Työkorkeus 900 ± 20 mm
    Kuljettimiraida Erityinen alumiiniseosradan + ruostumattomasta teräksestä valmistettu ketju
    Pinnoituskapasiteetti 10L
    Venttiilien automaattinen puhdistus 5L painesäiliöllä
    Ulottuvuus L910*W1600*H1700mm


  •

    UV-kovetusuuni on I.C.T: n tuottama kustannustehokas kuivausuuni, joka parantaa UV-kevyen kovetuspinnoitteita, kuten UV-maalia, UV-liimaa, UV-mustetta tai UV-lakalla jne.

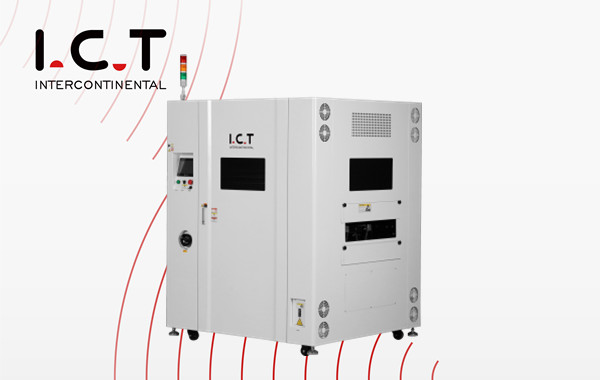

    ICT UV -kovetusuuni U2 Konformaaliset pinnoitekoneet UV -parannus
    UV -valo: Tuodut materiaalit, vakaa suorituskyky, virta ja valonpitoisuus voidaan räätälöidä erilaisten käyttötarpeiden tyydyttämiseksi, UVC: n käyttöä ja LED -valot ovat valinnaisia.
    Kuljetusjärjestelmä: Ketjukuljetinjärjestelmä, jolla on kupera akseli, estää tehokkaasti piirilevyn juuttumisen. Moottori hallitsee nopeutta ja pysäytysasemaa on tarkka.
    Turva -oven lukko: Mekaanisen oven lukitusanturi, kun etu- ja takaovet avataan, kone lakkaa toimimasta henkilöstön turvallisuuden varmistamiseksi suurimmassa määrin.
    Sähköinen nosto UV -valo: Moottori säätää UV -lampun korkeutta tehokkuuden parantamiseksi ja joustavasti sopeutumiseksi erilaisten käyttövaatimusten ja prosessivaatimusten täyttämiseksi.
    Pimennyskansi: Säädettävät ylä- ja alemman metallioven kannet, säädä sisäänkäynnin ja poistumisen korkeutta todellisten tarpeiden mukaan minimoimalla UV -kovetusvalon pako.

    UV -kovetusuunin eritelmä:

    Malli I.C.T-U1 I.C.T-U2
    Kuljetus Ruostumattomasta teräksestä valmistettu ketju Ruostumattomasta teräksestä valmistettu pitkä nappiketju, 35B nastapituus 5 mm, lisää ruostumattomasta teräksestä valmistettuja välilehtiä.
    Hallintajärjestelmä Instrumentti PLC+kosketusnäyttö
    Kuljetinopeus 500 ~ 5000 mm/min 0,5 ~ 3,5 m/min
    UV -valonlähde UVA -yhtye
    Pääaaltopituus 365 nm
    Valon voimakkuusalue   100 ~ 260MW/cm2
    UV -valonkorkeus kuljetuspinnasta   80-150 mm sähköisesti säädettävissä
    PCBA -leveys 500 mm 50 ~ 500 mm, manuaalinen säätö, kestää 5 kg painoa
    Jäähdytysmenetelmä Tuuletin Ilmajäähdytys
    Pakotila 35m³/min*1 pakokaasu 15m³/min*2 pakokaasua
    Ulottuvuus (l*w*h) 1800*970*1835mm 1500*1100*1720mm



  •

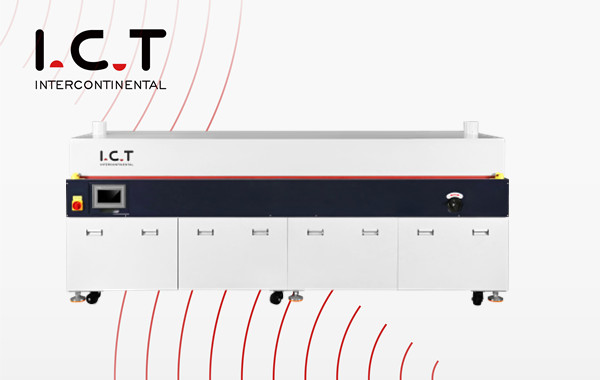

    IR-uuni on I.C.T: n tuottama kustannustehokas kovetusuuni, lähinnä liiman kovetuksen levityksen käsittelemiseksi. Anti-korroosion maali kuiva.


    ICT: n UV -kovetusuuni
    IR -järjestelmä :Modulaarinen suunnittelu, kätevä huolto, tuotu IR -lämmitysputki, tasainen lämpö, ​​pohjaruostumattomasta teräksestä valmistettu heijastus, suljetun uunin alhainen lämpöhäiriö.
    Kuljetusjärjestelmä :Erityinen siirtorakenne, kovettumiskäsittely, kuormituskäsittely, ohjauskiskon muodonmuutokset, jotka kykenevät käsittelemään eri materiaalien ja painojen tuotteita.








    IR -kovetusuunin eritelmä:

    Malli I.C.T-IR3 I.C.T-IR4
    Lämmitysvyöhykkeiden lukumäärä UP3 / Bottom0 UP4/Bottom0
    Lämmitysvyöhykkeiden pituus 2500 mm 3500 mm
    Pohjalämmitys Valinnainen Valinnainen
    Kuljetus Rautatie
    Hallintajärjestelmä Kosketusnäyttö+plc
    Lämmitystila IR (kuuma ilma valinnainen)
    Kuljettaa korkealle 900 ± 20 mm
    Max PCBA -korkeus ± 100 mm
    PCBA: n enimmäisleveys 460 mm
    Pakotila 10m³/min*2 pakokaasua
    Ulottuvuus (l*w*h) 3000*1150*1200mm 4000*1150*1200mm


  •

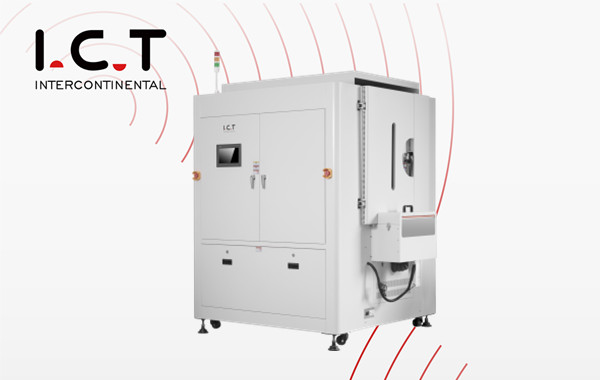

    Pystysuuntainen kovetusuuni on erikoistunut laite, joka on suunniteltu kovettamiseen ja kuivumiseen, liimihin tai muihin pystysuorille pinnoille levitetyille materiaaleille. Toisin kuin perinteiset vaakasuorat uunit, siinä on pystysuora kammio, joka mahdollistaa komponenttien tehokkaan käsittelyn pystysuuntaisilla suuntauksilla.

    ICT-korttinen kovetusuuni
    Paranna tuotantokapasiteettia: Paranna yleistä suorituskykyä ja tehokkuutta.
    Paranna kovettamisen laatua: Saavuta parempia ja johdonmukaisia ​​kovetustuloksia.
    Vähennä toimintakustannuksia: Alhaisemmat kulut tehokkaan käytön ja ylläpidon avulla.
    Kompakti ja tilaa säästävä muotoilu: In-line-pystysuuntainen reflw-uuni sisältää kompaktin rakenteen, optimoimalla työpajatilaa ja minimoivat jalanjäljen.







    Pystysuoran kovetusuunin määritys :

    Malli I.C.T V-320
    Piirilevykoko L120*W160 ~ L400*W350mm (pituus voidaan mukauttaa)
    Piirilevypaino kiinnittimellä Max 3kg/PC
    Kuljetinkorkeus 900 ± 20 mm
    Avoin korkeus Ylä 50 mm/alaosa 50 mm
    Säilytys- Pystysuuntainen tallennus
    Säilytyskapasiteetti 60 kpl
    Kovettumisaika ≥5 minuuttia
    Lämmitysvyöhyke 4 vyöhyke (identtinen lämpötilan asetus)
    Lämmitysaika 10 minuuttia (150 ℃)
    Hallintamenetelmä Kosketusnäyttö+teollisuusohjauslautakunta
    Ulottuvuus L2480*W2100*H2250mm

Konformaaliset pinnoitusventtiilit

Valitse konformaaliset pinnoitusventtiilit varmistaaksesi optimaaliset pinnoitustulokset ja tehokkuus pinnoitusmateriaalien, levitysmenetelmien, tarkkuusvaatimusten, tuotannonopeuden, ylläpidon ja kestävyyden ja laitteiden kanssa yhteensopivuuden perusteella.

Ota yhteyttä ja löydä täydellinen konformaalinen pinnoitusventtiili tarpeitasi varten.


Kuinka valita SMT -tehtaan muodonmuodostusratkaisu?

Konformaaliset päällystyslinjat ovat erittäin joustavia, ne voivat saavuttaa sopivimmat ratkaisut, jotka perustuvat asiakkaan tuotteeseen saavuttaakseen maksimaaliset edut.
Sitä voidaan levittää monenlaisella eri kentällä, kuten autoelektroniikka, ilmailu-, lääketieteelliset laitteet jne.

Tärkeimmät edut:
Edistynyt konformaalinen pinnoitekone:
Täysin automaattinen järjestelmä voi tunnistaa alkuperäisen etäisyyden ja pinnoitteen leveyden automaattisesti, uusi päivitetty atomisointiventtiili voi saavuttaa tarkemman pinnoitteen ja tukea mukauttamisen.

PCBA -päällystyskuljetin:
UV -valo sisällä voi havaita pinnoitusalueen tarkasti.

Suorituskykyinen kovetusuuni:
Sopivat kovetusuunit voidaan mukauttaa asiakkaan tuotteiden ominaisuuksien mukaisesti.

Onnistuneesti tapaukset ja myynnin jälkeiset palvelut

Yhden luukun älykäs tehdasratkaisu LED-valaistuksen valmistukseen Tadžikistanissa
I.C.T tarjoaa konformaalisen pinnoituslinjan paluutoiminnolla Meksikossa
I.C.T: n globaali tekninen tuki autoelektroniikkaan - Euroopan asema
Miksi valita meidät

Aiheeseen liittyvät konformaaliset pinnoituslinjalaitteet

Automatisoi piirilevyn konformaalinen pinnoituslinja selektiivisen konformaalisen pinnoituskoneen, IR- ja UV -kovetusuunin, pinnoituskuljettimien ja paljon muuta.
I.C.T: llä on kaikki piirilevypinnoituslinjaratkaisutarpeesi.

Usein kysytyt kysymykset konformaalisista pinnoituskoneista

  • Mikä on konformaalinen pinnoite?
    Created with Sketch.
    形状 Created with Sketch.
    Konformal pinnoite on suojakalvo, jota käytetään piirilevyihin esteen luomiseksi epäpuhtauksien ja levyn välillä. Se toimii eristyskerroksena suojaamalla piirilevyn pintaa.
  • Mitkä ovat automaattisen selektiivisen konformaalisen pinnoitteen edut?
    Created with Sketch.
    形状 Created with Sketch.
    Sovelluksen johdonmukaisuus: Automatisoidut valikoivat konformaaliset pinnoitekoneet, jotka on varustettu erikoistuneilla suuttimilla
    Vähentyneet tehdasvirheet: Robottijärjestelmien käyttäminen konformaalisten pinnoitteiden soveltamiseen vähentää merkittävästi tehdasvirheiden riskiä, ​​mikä johtaa korkealaatuisiin tuotteisiin, joilla on vähemmän vikoja.
    Vähentynyt työ: Manuaaliset prosessit, kuten nauhoittaminen, peittäminen ja käsisuihkutus, harjaus tai upotus, ovat työvoimavaltaisia ​​ja tehottomia keskipitkän tai suuren määrän elektroniikan valmistukseen. Automaatio virtaviivaistaa näitä prosesseja.
    Kustannussäästö: Vaikka alkuinvestoinnit automatisoituihin konformaalisiin pinnoitusjärjestelmiin ovat korkeammat kuin manuaaliset menetelmät, vähentyneen työvoiman, minimoidun materiaalijätteen ja lisääntyneen tuotantotuotannon säästöt johtavat nopeaan sijoitetun pääoman tuottoon.
  • Mitä muodonmuutospinnoitekone tekee?
    Created with Sketch.
    形状 Created with Sketch.
    Konformaalinen pinnoitekone on järjestelmä, joka automatisoi suojapinnoitteiden levittämisen painetun piirilevyn kokoonpanoiden (PCBA) pintoihin. Nämä koneet on suunniteltu suurelle tarkkuudelle ja ovat ihanteellisia toistuvien pinnoitteiden levittämiseen, mikä varmistaa tasaisen laadun ja luotettavuuden. Tämä automaatio on välttämätön PCBA: ien kestävyyden ja pitkäikäisyyden ylläpitämiseksi tarjoamalla yhtenäisen kattavuuden ja suojaamisen ympäristötekijöitä vastaan.
  • Kuinka suihkutat konformaatiota päällystettä?
    Created with Sketch.
    形状 Created with Sketch.
    Konformal pinnoite levitetään painetun piirilevyn kokoonpanoiden (PCBA) pintaan joko manuaalisesti konformaalisella päällystyssuihkepistoolilla tai ihanteellisemmin erikoistuneella automatisoidulla robottijärjestelmällä. Tässä järjestelmässä käytetään suihkeventtiilien yhdistelmää pinnoitteiden levittämiseen erittäin tarkkuudella ja laadulla hyödyntäen erilaisia ​​suihkukuvioita halutun pinnoitusvaikutuksen saavuttamiseksi.
  • Mitä konformal pinnoite tekee?
    Created with Sketch.
    形状 Created with Sketch.
    Konformal pinnoite suojaa PCB: n tai PCBA: n sähkökomponentteja ja auttaa estämään epäonnistumisen sen aiotussa ympäristössä. Se toimii esteenä tekijöiden, kuten pölyn, kosteuden, lämpötilan vaihtelun ja fyysisen sokin kanssa. Erityyppiset konformaaliset päällysteet on muotoiltu vastaamaan tiettyihin ympäristöhaasteisiin, jotka varmistavat elektronisen kokoonpanon kestävyyden ja luotettavuuden.

Tässä on joitain huolenaiheitasi:

Ymmärrämme I.C.T: ssä, että pinnoituslaitteiden ostaminen sisältää monia kysymyksiä. Tiimimme on valmis asiantuntijaratkaisuihin kaikkien huolenaiheesi ratkaisemiseksi ja varmistamaan, että teet parhaan päätöksen tarpeitasi varten.
Automatisoidut konformaaliset päällystyskoneet on suunniteltu erityisesti PCB: lle ja PCBA: lle, jotka tarjoavat tarkkaan valikoivia konformaalisia päällystysratkaisuja.
Tarvitsetko 4-akselisen konformaalisen pinnoituskoneen, pöydän konformaalisen pinnoituskoneen tai UV-kovettamiseen soveltuvat laitteet, meillä on täydellinen istuvuus tarpeisiisi.
I.C.T tarjoaa laajan valikoiman konformaalisia päällystyskoneita, mukaan lukien myytäviä, tukku- ja räätälöityjä vaihtoehtoja, joiden tarkoituksena on toimittaa parhaan konformaalisen päällystyskoneen hinnan globaaleille asiakkaillemme.
Johtavina konformaalisina päällystyskoneiden valmistajina I.C.T tarjoaa erilaisia ​​malleja, mukaan lukien selektiiviset konformaaliset päällystyskoneet, konformaaliset päällystyssummaherkit ja muut, auttamalla tuotantolinjaa saavuttamaan korkeamman tehokkuuden ja laadun.

Tutustu konformaalisiin pinnoitekoneisiin ja piirilevyihin konformaalisia päällystyskoneiden tarjouksia ja ota meihin yhteyttä saadaksesi viimeisimmät hinnoittelut ja saatavuus.
