ICT-D1200
I.C.T
smt coating machine for pcb
| Määrä: | |
|---|---|

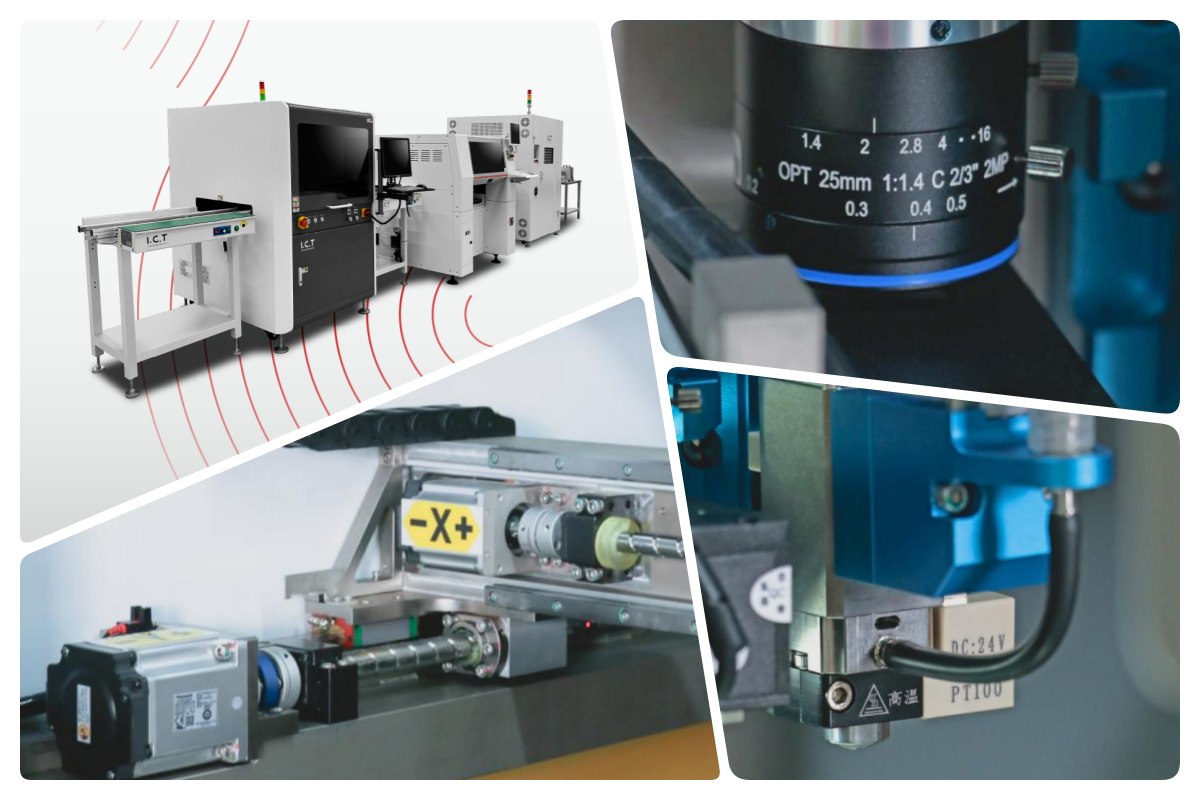

| Huippuluokan Jet-annostelukone
ICT Jet Dispensing Machine erottuu elektroniikan valmistuksessa luotettavalla suorituskyvyllään ja ytimekkäällä muotoilullaan. Se käsittelee PCB-kokoonpanon, SMT-punaisen liiman annostelun, LED-linssin ja lääketieteelliset tuotteet tehokkaasti. Servomoottoreilla ja hiomaruuveilla toimiva se takaa hyvän toistettavuuden ja tarkan liimanhallinnan. Visuaalinen paikannusjärjestelmä korjaa Mark-pisteet ja kompensoi reunojen tarkkuutta. Se tukee useita liimatyyppejä ja ruiskuja, joten se mukautuu erilaisiin tarpeisiin. Online Jet Dispensing Machine For SMT Line integroituu saumattomasti tuotantolinjoihin, mikä parantaa tuottavuutta. Laaja palveluverkostomme takaa nopean avun ja prosessien optimoinnin asiakkaille ympäri maailmaa.
| Yksityiskohtaiset tuoteominaisuudet
Jet Dispensing Machinessa on erittäin tarkka venttiili liimamäärän tarkkaa hallintaa varten. Servomoottoreilla ja hiomaruuveilla toimiva se tarjoaa toistettavuuden annosteluun. Se tukee erilaisia liimamäärityksiä vakioesilämmitystoiminnolla viskositeetin optimoimiseksi. Tämä varmistaa tasaisen liiman ulostulon ja parantaa liimauksen luotettavuutta. Soveltuu punaiselle liimalle SMT:ssä ja muissa liimoissa, se estää tukkeutumisen sisäänrakennetulla puhdistusjärjestelmällään tehden siitä tehokkaan LED- ja lääketieteellisissä sovelluksissa.

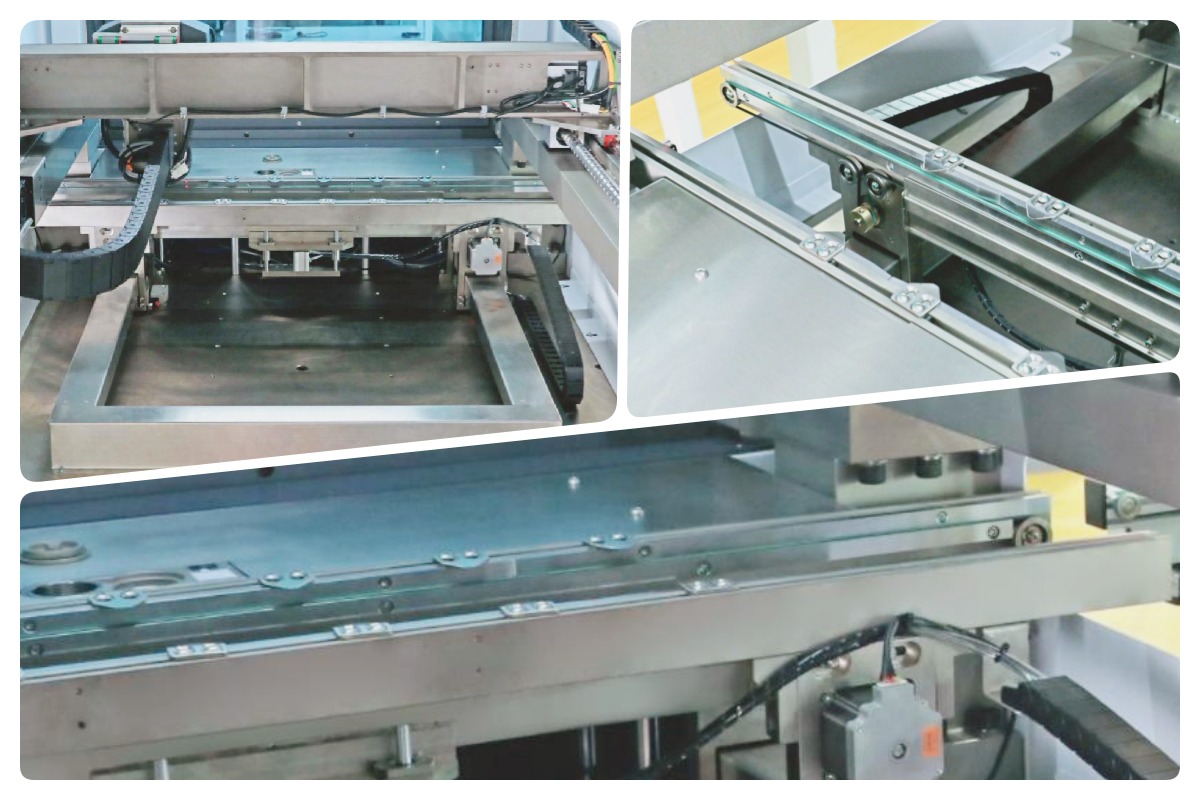

Jet Dispensing Machinen kuljetin käyttää antistaattisia hihnoja itsenäisillä moottoreilla tarkkaan siirtoon. Siinä on ainutlaatuinen säädettävä piirilevyn pysäytin, joka estää piirilevyn poikkeaman. Synkroninen leveyden säätö hiomaruuvien avulla takaa kiskon yhdensuuntaisuuden. Tämä mahdollistaa jopa 5 kg painavien piirilevyjen joustavan käsittelyn ja 300 mm/s kuljetusnopeuden. Se tukee useita suuntia, kuten L–R tai R–L, ja se sopii saumattomasti SMT-linjoihin sujuvan työnkulun takaamiseksi.

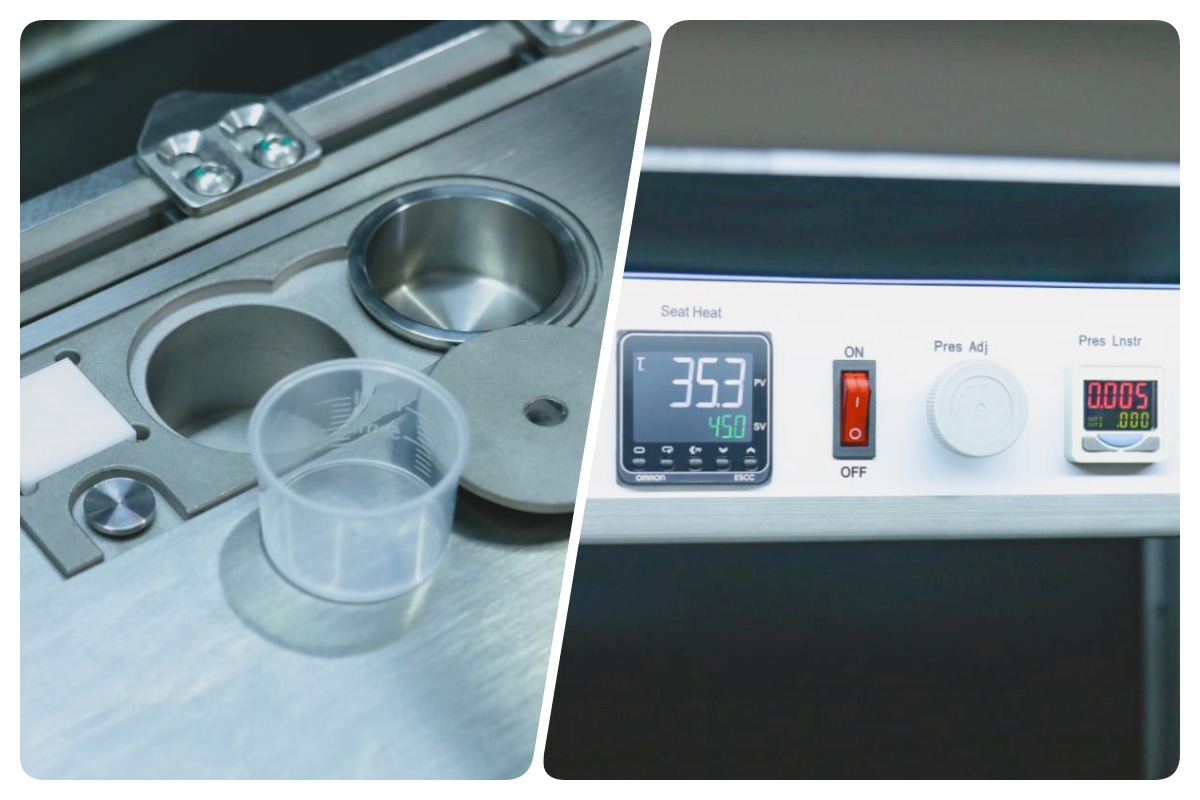

Sisäänrakennettu puhdistusjärjestelmä pitää venttiilin kärjen puhtaana ja estää liiman kuivumisen tai tukkeutumisen. Yhden näppäimen automaattinen puhdistus päättyy sekunneissa. Tarkka lämpötilan säätö optimoi liiman virtauksen ja pitää tuotannon vakaana koko päivän. Nämä yksinkertaiset ominaisuudet vähentävät huomattavasti päivittäistä huoltoaikaa ja pidentävät venttiilin käyttöikää, joten Jet Dispensing Machine toimii pidempään vähemmällä pysähdyksellä.

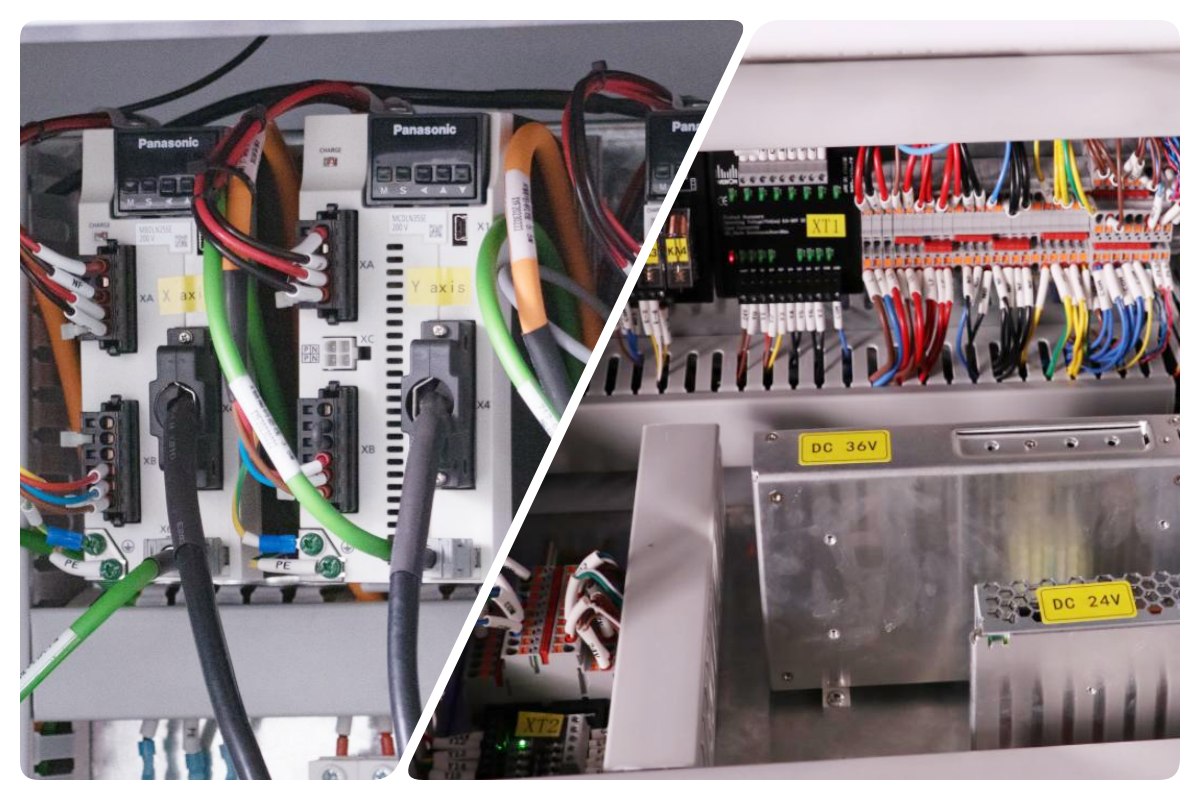

Jet Dispensing Machine käyttää PLC + teollisuus-PC-ohjausta korkean vakauden ja helpon laajentamisen takaamiseksi. Se täyttää CE-turvallisuusstandardit ja noudattaa Industry 4.0 -suunnittelua. Huippumerkkiset sähköosat (Panasonic-servo, Omron-rele, Schneider-kytkin) varmistavat luotettavan 24/7-toiminnan. Järjestelmä tukee MES-yhteyttä ja tulevia päivityksiä, kuten 3D-tunnistus- tai UV-kovetusmoduuleja. Yksinkertainen käyttöliittymä ja UFD-ohjelmisto tekevät käytöstä helppoa myös uusille työntekijöille.
| Erittely
| Malli | ICT-D450 | ICT-D600 (LENS) | ICT-D1200 (LENS) |
| Annostelualue | X400*Y400*Z50mm | X600*Y400*Z50mm | X1200*Y400*Z50mm |
| Tuotteen paino | Max 4,5 kg | ||
| Tuotteen paksuus | Max.6mm | ||
| Suurin nopeus | 2000mm/s | ||
| Vision metodologia | CCD | ||
| Puhdistusjärjestelmä | Auto | ||
| Ruiskutusventtiilin nopeus | 200 pistettä/s | ||
| Annostelun tarkkuus | ±0,02 mm | ||
| Toistuva tarkkuus | ±0,01 mm | ||
| Paino | 650 kg | 750 kg | 950 kg |
| Ulottuvuus | L770*S1200*K1500mm | L880*S1200*K1500mm | L1590*S1200*K1500mm |

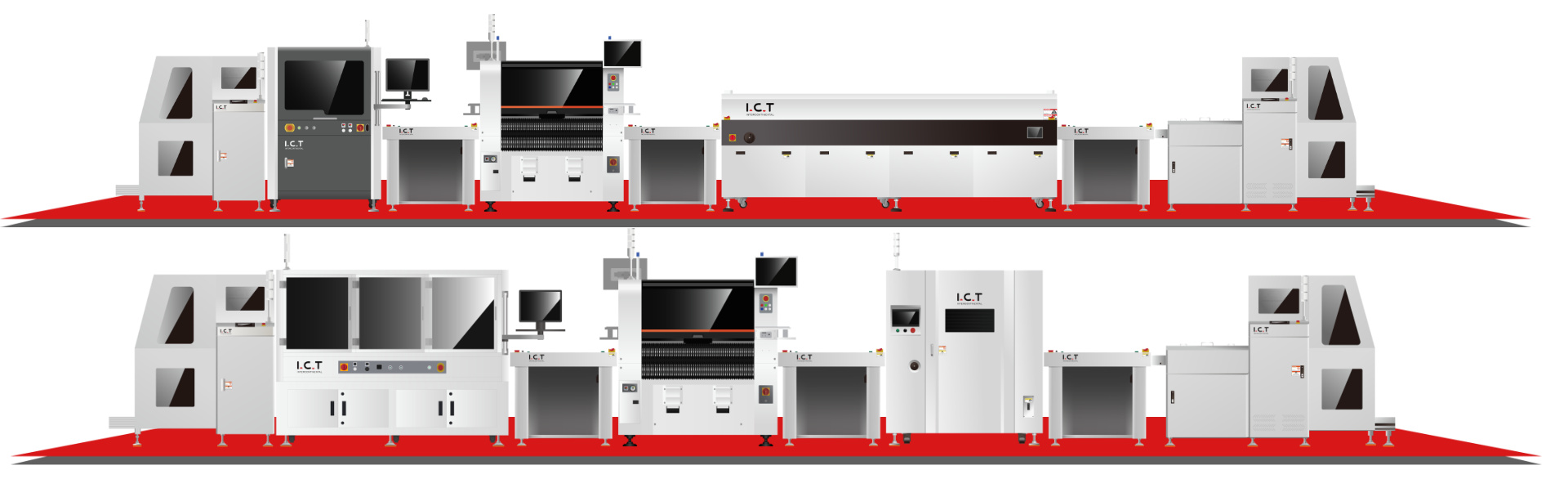

| SMT-linjan laiteluettelo

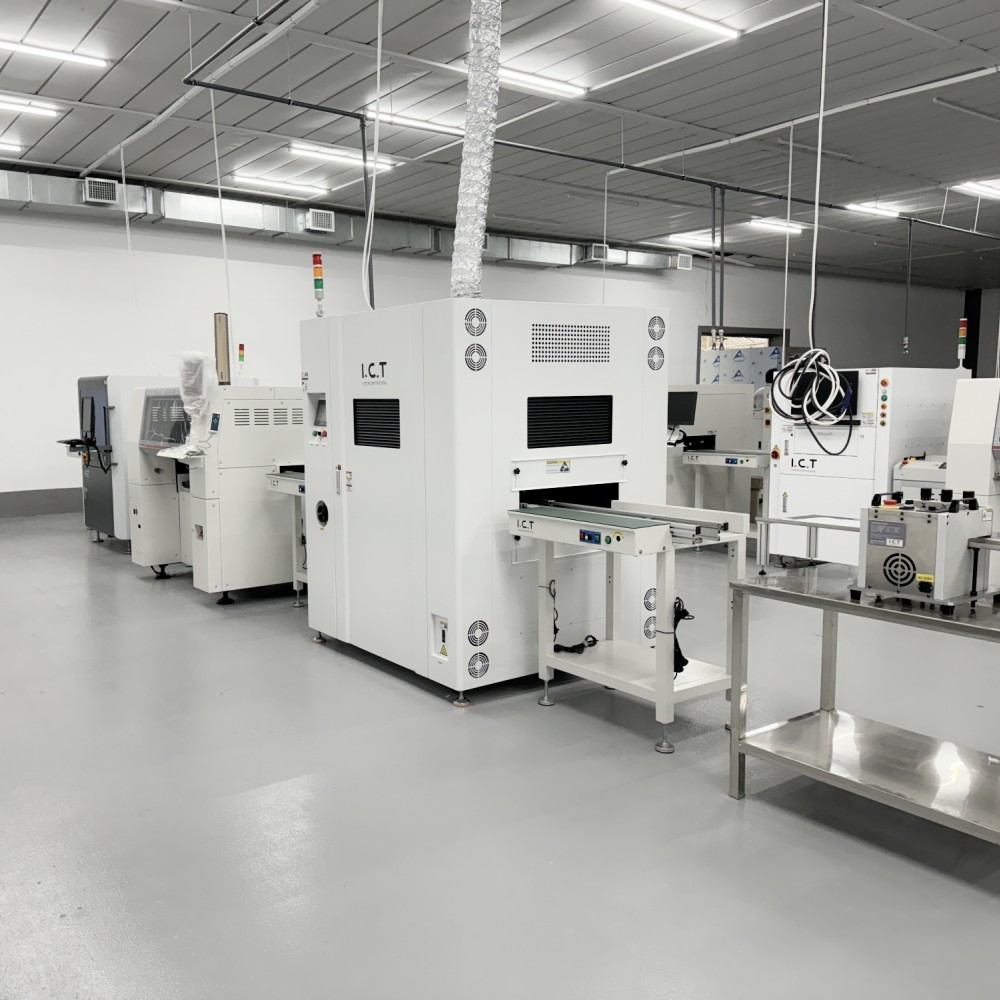

Automaattikuormaaja syöttää lautoja sujuvasti. Jet Dispensing Machine pudottaa tarkkoja liimapisteitä tai viivoja suurella nopeudella. Poiminta- ja sijoituskone sijoittaa sitten komponentit tai LED-linssit tarkasti märkäliiman päälle. Seuraavaksi levy menee infrapuna- tai UV-kovettuvaan uuniin kovettaakseen liiman kokonaan sekunneissa. Lopuksi AOI-asema tarkastaa liiman määrän, sijainnin ja liimauksen laadun.
| Tuotteen nimi | Käyttötarkoitus liiman annostelulinjassa |
|---|---|
| Liiman annostelukone | Tarjoaa nopean, erittäin tarkan liiman annostelun |
| Konformaalinen pinnoitekone | Levittää lopullisen suojapinnoitteen luotettavuuden takaamiseksi |
| Valitse ja aseta kone | Aseta komponentit tarkasti tuoreelle liimalle |
| Kovetusuuni | Kovettaa nopeasti liiman IR- tai UV-tekniikalla |
| Asiakkaan menestystarina
Tadžikistanissa kaksi ICT-insinööriä tarjosi paikan päällä teknistä tukea LED-asiakkaalle, joka osti kaksi täyttä SMT-linjaa, yhden DIP-linjan, yhden päällystyslinjan, yhden annostelulinjan ja yhden LED-polttimoiden kokoonpanolinjan. Videolla nähdään, kuinka insinöörit kokoavat laitteita, kouluttavat asiakkaan tiimiä käyttöön ja kunnossapitoon sekä esittelevät erilaisten LED-tuotteiden valmistusta. Useimmat LED-tuotteet polttimoista paneeleihin valmistettiin onnistuneesti erittäin tarkasti. Istunnossa korostetaan Jet Dispensing Machinen roolia liiman levittämisessä kokoonpanoa varten. Se päättyy siihen, että asiakas jakaa positiivista palautetta saumattomasta asennuksesta ja parantuneesta tulostuslaadusta.
| Ammattimainen koulutus ja tuki
ICT tarjoaa kattavan myynnin jälkeisen palvelun ja koulutuksen Jet Dispensing Machinen sujuvan toiminnan varmistamiseksi. Maailmanlaajuinen verkostomme sisältää myynti- ja palvelukeskuksia useissa maissa, jotka tarjoavat asennusta, huoltoa ja vianetsintää. Insinöörit järjestävät käytännönläheistä koulutusta ohjelmistojen, laitteistojen ja prosessien optimoinnista. Keskitymme nopeisiin vasteaikoihin, usein 24 tunnin sisällä seisokkien minimoimiseksi. Räätälöidyt ohjelmat auttavat asiakkaita mukauttamaan Online Jet Dispensing Machine For SMT Line -laitteen tarpeisiinsa. Tämä tuki rakentaa pitkäaikaisia kumppanuuksia, lisää tuottavuutta ja alentaa toimintakustannuksia.
| Asiakkaan kiitosta
Asiakkaat kiittävät insinöörejämme asiantuntemuksesta ja kärsivällisyydestä asennuksen aikana. Ne korostavat Jet Dispensing Machinen luotettavuutta ja tarkkuutta päivittäisessä käytössä. Monet arvostavat turvallista pakkaustamme, joka takaa turvallisen toimituksen ilman vaurioita. Nopeat vastaukset kyselyihin, usein ongelmien etäratkaisu, lisäävät luottamusta. Kaiken kaikkiaan asiakkaat panevat merkille, kuinka laitteemme lisää tehokkuutta ja tuotteiden laatua, mikä lisää tyytyväisyyttä.
| Sertifiointimme
ICT:llä on keskeiset sertifikaatit, kuten CE, RoHS ja ISO9001, mikä varmistaa kansainvälisten standardien noudattamisen. Meillä on myös useita patentteja innovatiivisille annostelutekniikan malleille. Nämä todistukset heijastavat sitoutumistamme turvallisuuteen, ympäristövastuuseen ja laadunhallintaan. He vakuuttavat asiakkaille, että Jet Dispensing Machine täyttää tiukat suorituskyvyn ja kestävyyden testit.
| Tietoja meistä ja tehtaasta
ICT on johtava elektroniikan valmistusratkaisujen toimittaja, jolla on omat tuotekehitys- ja tuotantolaitoksemme. Vuonna 2012 perustetussa meillä on 89 työntekijää, mukaan lukien 20 insinööriä, 12 000 m²:n alueella. Rekisteröity rahastomme on 30 miljoonaa dollaria, ja nopea kasvu palvelee yli 1 600 asiakasta 72 maassa. Tehdas noudattaa tiukkoja havaitsemisprosesseja ja vankkaa laatujärjestelmää varmistaakseen korkeat standardit. Katamme SMT-, DIP-, pinnoitus- ja annostelulinjat maailmanlaajuisesti.
