Suomalainen  |
ICT-4034
I.C.T
| Määrä: | |
|---|---|
| SMT PCB-tulostuskone
PCB-tulostuskone ICT-4034 käsittelee jopa 400x340 mm:n piirilevyjä 7 sekunnin jaksoilla. Toistotarkkuus ±0,01 mm ja tulostustarkkuus 0,025 mm sopivat LED- ja autoteollisuuden tarpeisiin. Automaattinen piirilevyn kalibrointi, painetasapaino ja stensiilipuhdistus leikkaavat manuaalisia vaiheita. Se tukee liimaa LED Solder Paste -tulostinsovelluksiin. Kiinalainen painokone käyttää Windows 10:tä yksinkertaiseen hallintaan. Teollisuus 4.0 ja MES mahdollistavat reaaliaikaisen seurannan. ICT tarjoaa täyden koulutuksen ja optimoinnin. Ota yhteyttä PCB-tulostinkoneen hintatietoihin.
| Ominaisuus

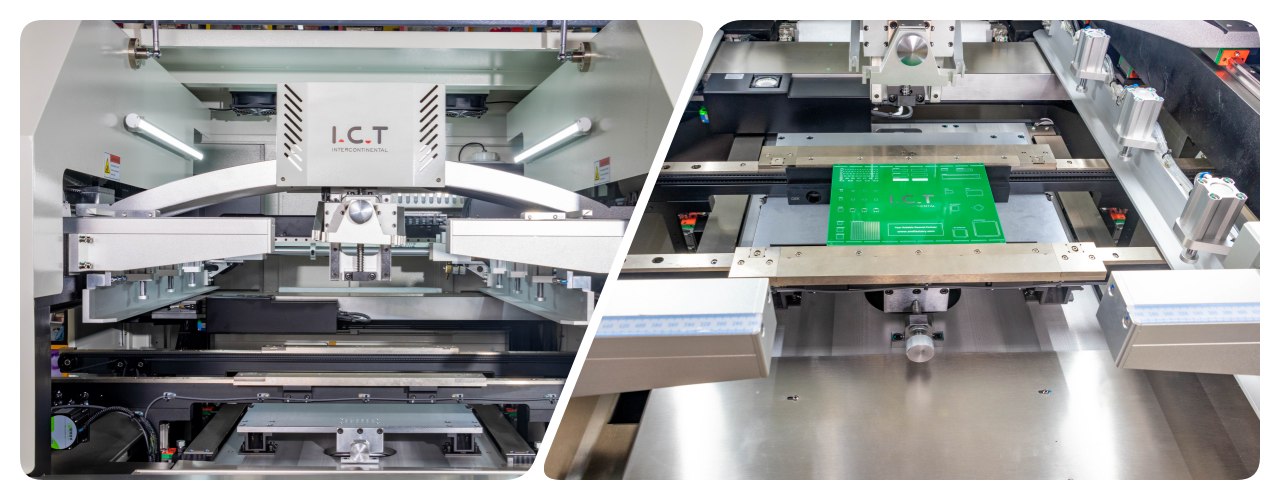

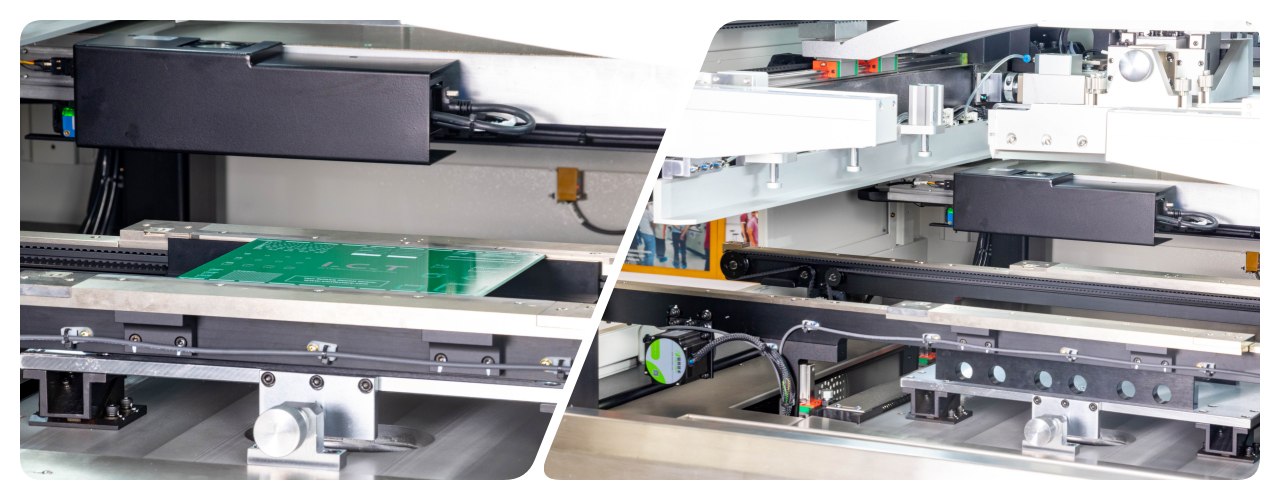

Kaarisillan jousituslinkit yhdistävät vetolastan suoraan kahdella moottorilla. Tämä hallitsee painetta molemmilla puolilla tarkasti. Liukukiskot pitävät vakauden ennen ja jälkeen tulostusta. Reaaliaikainen palaute varmistaa täydellisen tahnan muodostuksen. PCB-tulostuskone sopii hienojakoisille LED-levyille. Tuodut japanilaiset ja saksalaiset osat vähentävät vikoja. Pienet seisokit yli kymmenen vuoden käyttöiän. Se säästää juotetta ja lisää tuottoa suurten volyymien linjoissa. Automaattiset erottelumenetelmät estävät kaavaimen tai piirilevyn vahingoittumisen.
Hihnajärjestelmä estää tukoksia tarkalla moottorin nopeudella jopa 1500 mm/s. Ohjeet vaihtuvat vapaasti vasemmalle-oikealle tai oikealle-vasemmalle. Sivukiinnikkeet ja tyhjiöpidätyslevyt, joiden vääntyminen on alle 1 %. Tämä takaa tasaisen kosketuksen laadukkaille tulosteille. Kiinalainen painokone tukee magneettinappeja ja ylös-alas-pöytiä. Pysäytysasennot ovat tarkat nopeaa vaihtoa varten alle 5 minuutissa. Se käsittelee 0,4-6 mm:n piirilevyn paksuutta manuaalisesti tai automaattisesti. Luotettava PCB-tulostinkoneen hinta-arvoon.

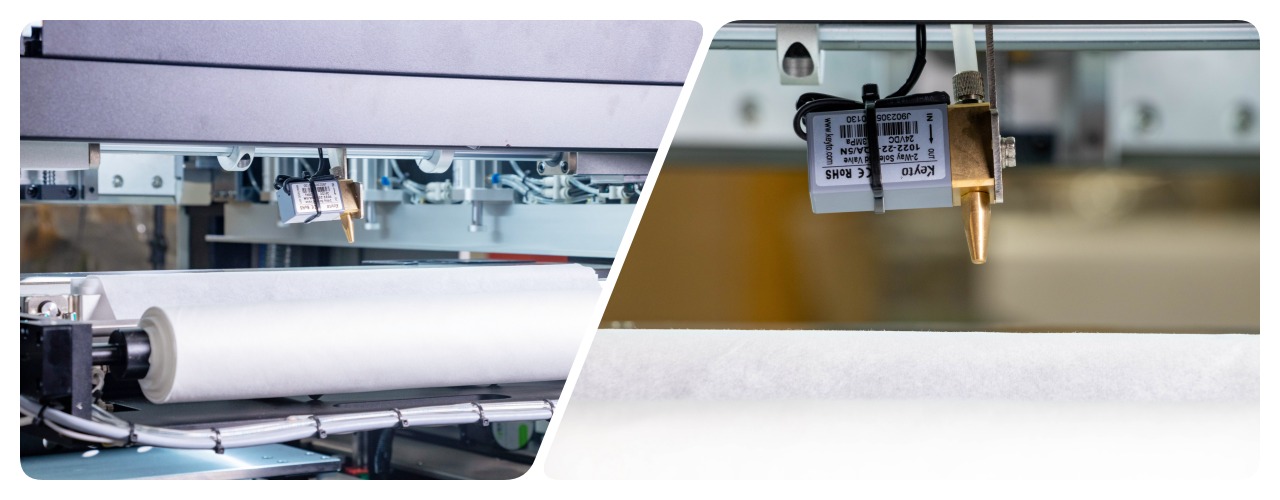

Kuiva-, märkä- ja tyhjiötilat puhdistavat kaavaimen kokonaan. Erillinen CCD ja spray-muotoilu levittävät alkoholia tasaisesti. Ohjelmisto ohjaa paperia ja nesteitä kustannusten leikkaamiseksi. Vahva pakoputki poistaa jäännökset nopeasti. LED Solder Paste -tulostin säilyttää korkean laadun pitkän tuotannon ajan. Manuaalinen vaihtoehto lisää joustavuutta. Tämä estää likaisten stensiilien aiheuttamat viat. Helppo huolto pitää tehokkuuden korkeana.
| Erittely
| Malli | ICT-4034 | ICT5134 | ICT-5151 |
| Kehyksen koko (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB -koko (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Kuljetusohje | Vasen-oikeanpuoleinen; Oikeanpuoleinen; Vasen vasen; Oikeanpuoleinen | ||
| Tukijärjestelmä | Magneettinen nasta/ylöspäin suuntautuva taulukko/tukilohko | ||
| Kiinnitysjärjestelmä | Sivukiinnitys (tyhjiösuutin, automaattinen sisäänvedettävä Z-paine on valinnainen) | ||
| Tulostinpää | Kaksi erillistä moottoroitua tulostuspäätä | ||
| Vetolastan tyyppi | Ruostumaton teräs (vakio), muovi | ||
| Puhdistusjärjestelmä | Kuiva, märkä, tyhjiö | ||
| Tarkastus | 2D-tarkastus (vakio) | ||
| Virtalähde | AC: 220±10%, 50/60HZ, 3Kw | ||
| Hallintamenetelmä | PC-ohjaus | ||
| Ulottuvuus (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Malli | ICT-6534 | ICT-6561 | ICT-9060 |
| Kehyksen koko (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB -koko (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Ulottuvuus (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT jatkaa laatua ja suorituskykyä, teknisiä tietoja ja ulkonäköä voidaan päivittää ilman erityistä ilmoitusta.

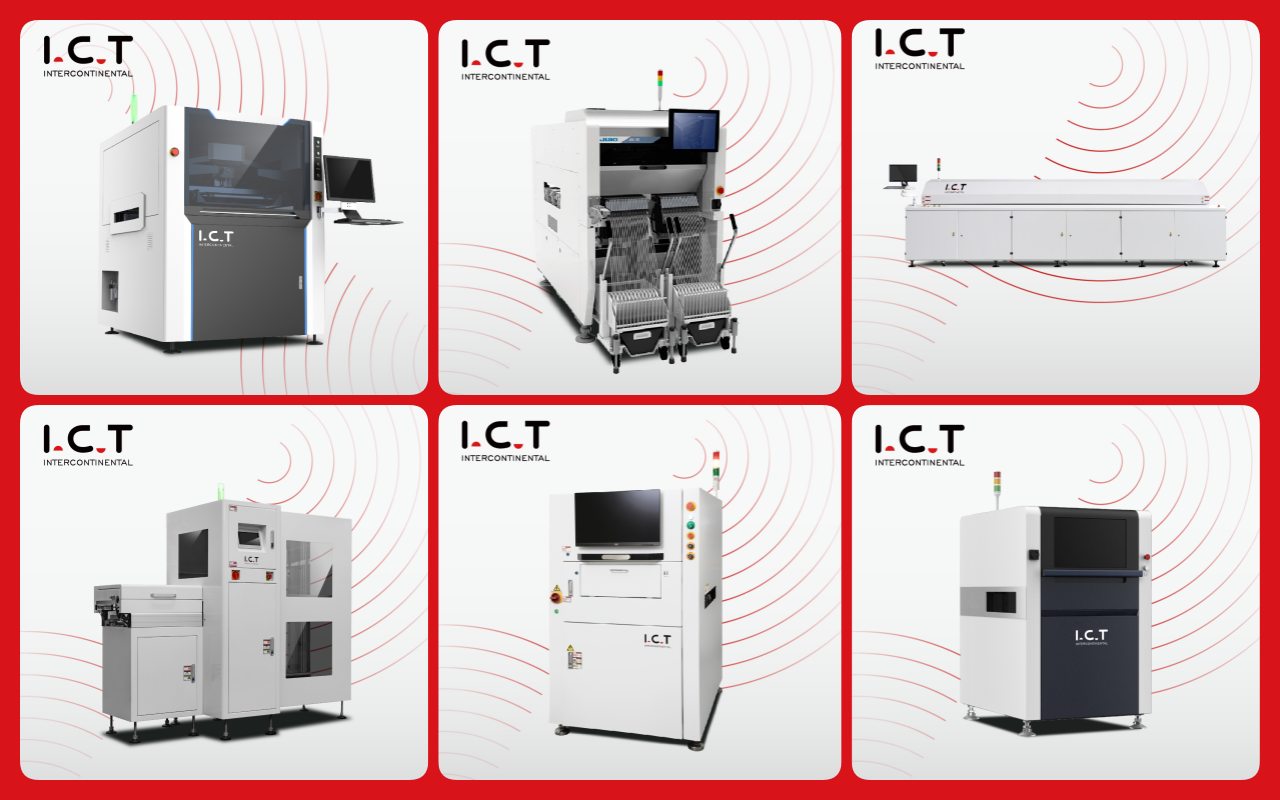

| SMT-linjan laiteluettelo

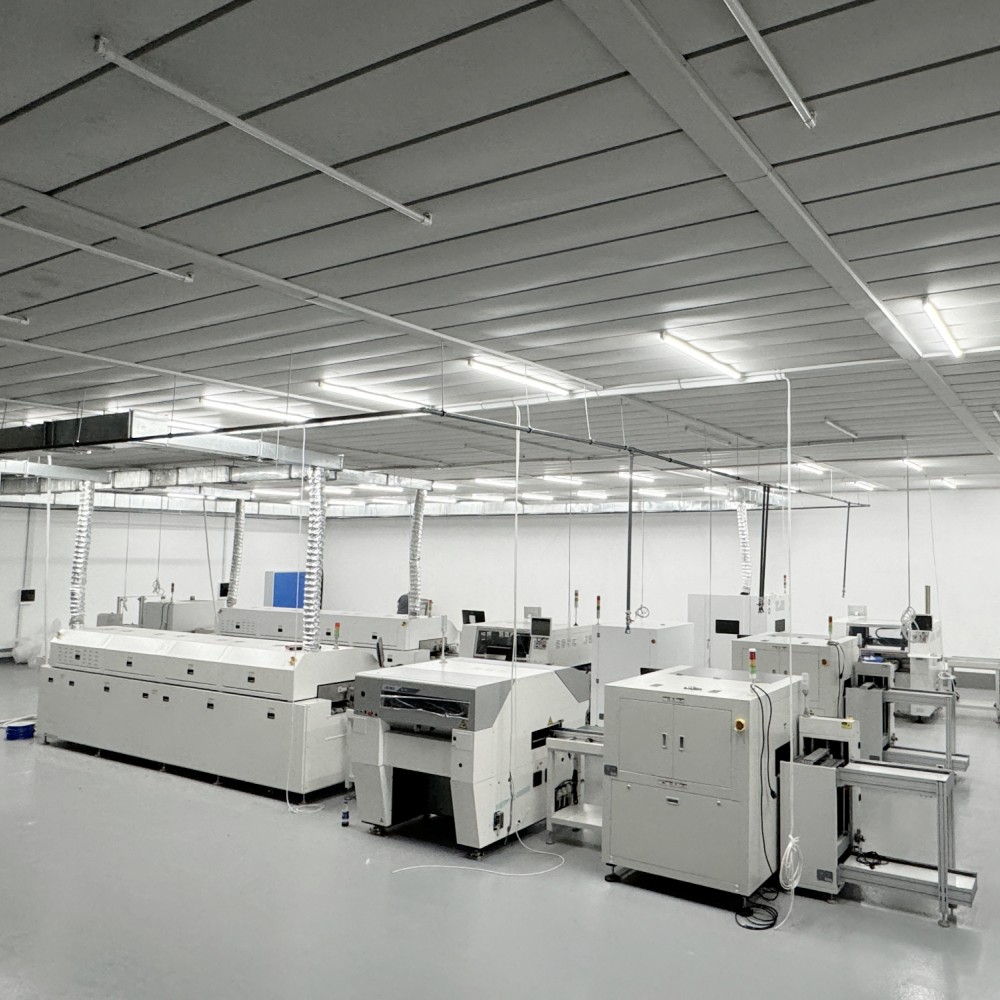

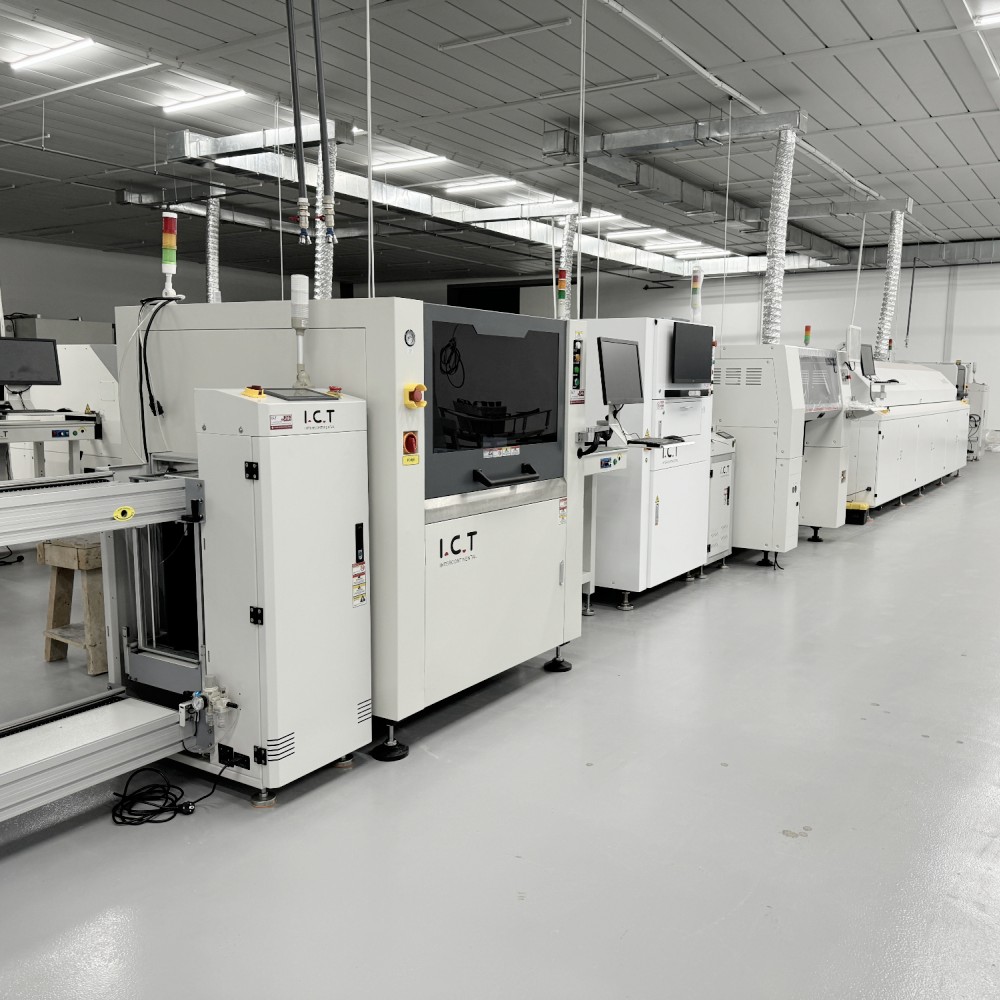

Laadukkaalla PCBA-tuotantolinjallamme on edistykselliset laitteet tehokkaaseen ja tarkkaan PCB-kokoonpanoon. Täysin automatisoitu SMT-sarja sisältää kuormaimen, automaattisen tulostimen juotospastan tarkkaan levitykseen, poimintakoneen komponenttien tarkkaan sijoitteluun, reflow-uunin luotettavaan juottamiseen ja AOI-järjestelmän perusteelliseen vikojen tarkastukseen. Tämä korkealaatuinen PCBA-tuotantolinja varmistaa sujuvan toiminnan, korkean luotettavuuden ja edullisen SMT-kokoonpanon, joka täyttää alan erilaiset vaatimukset.
| Tuotteen nimi | Käyttötarkoitus SMT-linjassa |
|---|---|
| Piirilevyn kuormain | Lataa automaattisesti paljaat piirilevyt linjalle. |
| Juotospastatulostin | Tulostaa juotospastan PCB-tyynyille tarkasti. |
| Valitse ja aseta kone | Kiinnittää komponentit PCB-levyihin tarkasti. |
| Reunusta | Sulata juotetta kiinteiden liitosten muodostamiseksi. |
| Aoi -kone | Tarkistaa juotosliitokset ja sijoitusvirheet. |
| SPI kone | Tarkistaa juotospastan korkeuden ja laadun. |
| Jäljitettävyyslaitteet | Tallentaa ja seuraa tuotantotietoja: Lasermerkintäkone / tarrateline / mustesuihkutulostin |
| Asiakkaan menestyksen tapaustutkimusvideo

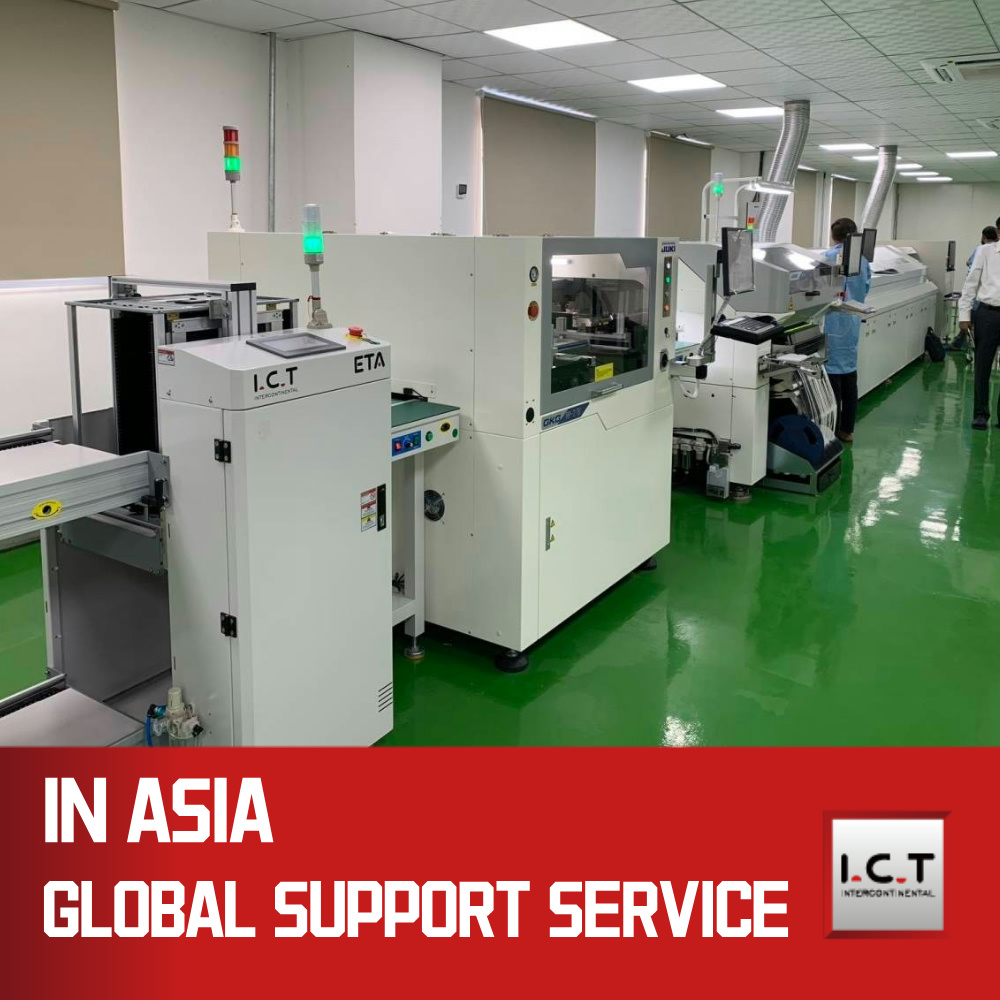

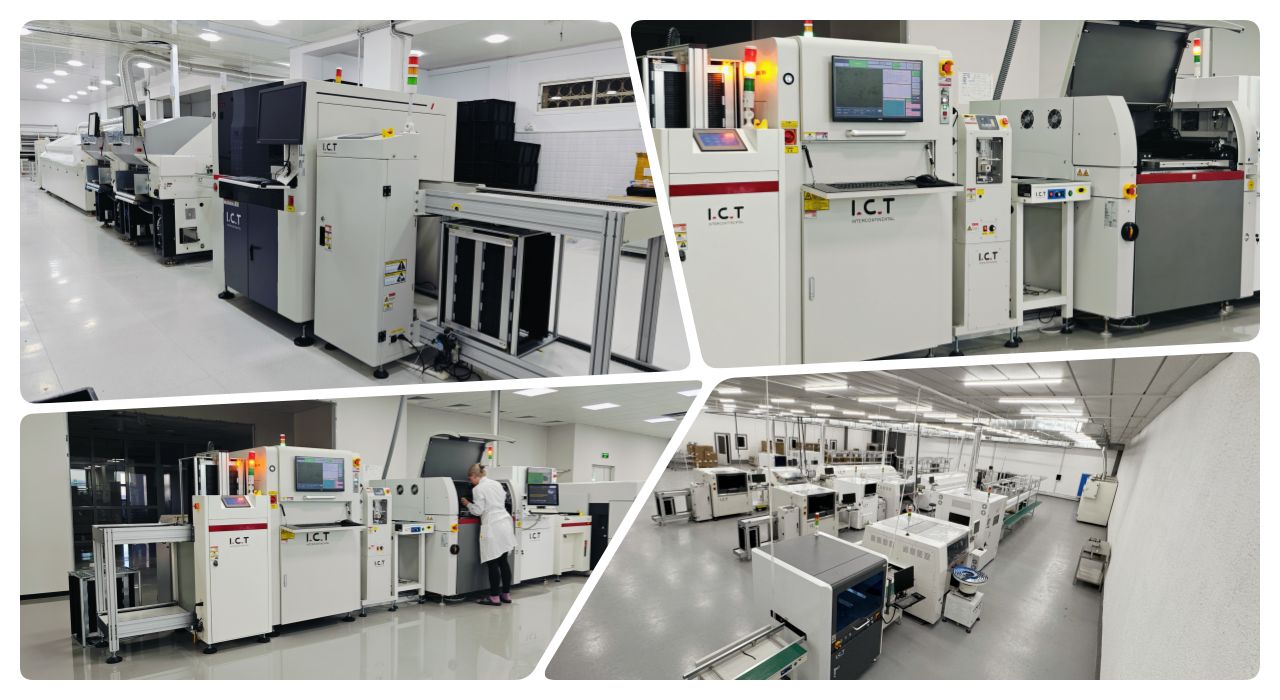

ICT lähetti insinöörejä Pohjois-Amerikkaan kauneusinstrumenttitehdasta varten. He asensivat kaksi SMT-linjaa, joissa oli PCB-tulostuskone. Asennus sisälsi täydellisen kalibroinnin, testauksen ja kohdistuksen tarkistukset. Paikallinen tiimi sai koulutusta automaattisesta kalibroinnista, paineasetuksista ja MES-integraatiosta. Linjat saavuttivat nopean hyväksynnän suurella tarkkuudella pienille komponenteille. Asiakas arvosti nopeaa ongelmanratkaisua ja prosessivinkkejä. Tämä osoittaa ICT-alan globaalia osaamista ja luotettavaa tukea kansainvälisille projekteille.
| Maailmanlaajuinen palvelu- ja koulutustuki
ICT tarjoaa PCB-tulostuskoneen täydellisen asennuksen, ylläpidon ja koulutuksen. Paikan päällä olevat asiantuntijat hoitavat asennuksen, kalibroinnin ja linjan optimoinnin. Etädiagnostiikka korjaa viat nopeasti. Koulutus sisältää käyttöliittymän käytön, lokianalyysin ja ohjelman asennuksen 5-10 minuutissa. Sopeudumme tuotannon muutoksiin paremman tuoton saavuttamiseksi. Maailmanlaajuiset keskukset varastoivat osia nopeaa toimitusta varten. Pitkäaikainen kumppanuus takaa sujuvan toiminnan ja päivitykset. Tiedustele PCB-tulostinkoneen hintaa palvelupakettien kanssa.
| Asiakkaiden arvostelut
Käyttäjät ylistävät ICT-insinöörejä ammattimaisista ulkomaisista asennuksesta ja nopeasta vastauksesta. PCB-tulostuskone tarjoaa vakaan suorituskyvyn minimaalisilla vikoilla. Turvallinen pakkaus saapuu ehjänä maailmanlaajuisesti. Nopeat ratkaisut ylläpitävät tuotantovirtaa. Eräs LED-valmistaja sanoi: 'Tarkkuus paransi kokoonpanoamme huomattavasti.' Toinen arvostettu helppo koulutus ja kustannussäästöt. Luotettava Kiinan painokonetarpeisiin.
| Sertifikaatit ja standardit
ICT täyttää CE-, RoHS- ja ISO9001-vaatimukset turvallisuuden ja ympäristön osalta. Patentit kattavat valokaaren puhdistuksen, paineenhallinnan, törmäykseneston ja kuljetusjärjestelmät. Nämä innovaatiot varmistavat huippuluokan tulostuslaadun ja stensiilin käyttöiän. Globaalit standardit lisäävät ostajien luottamusta.
| Tietoja ICT-yrityksestä ja SMT-tehtaastamme

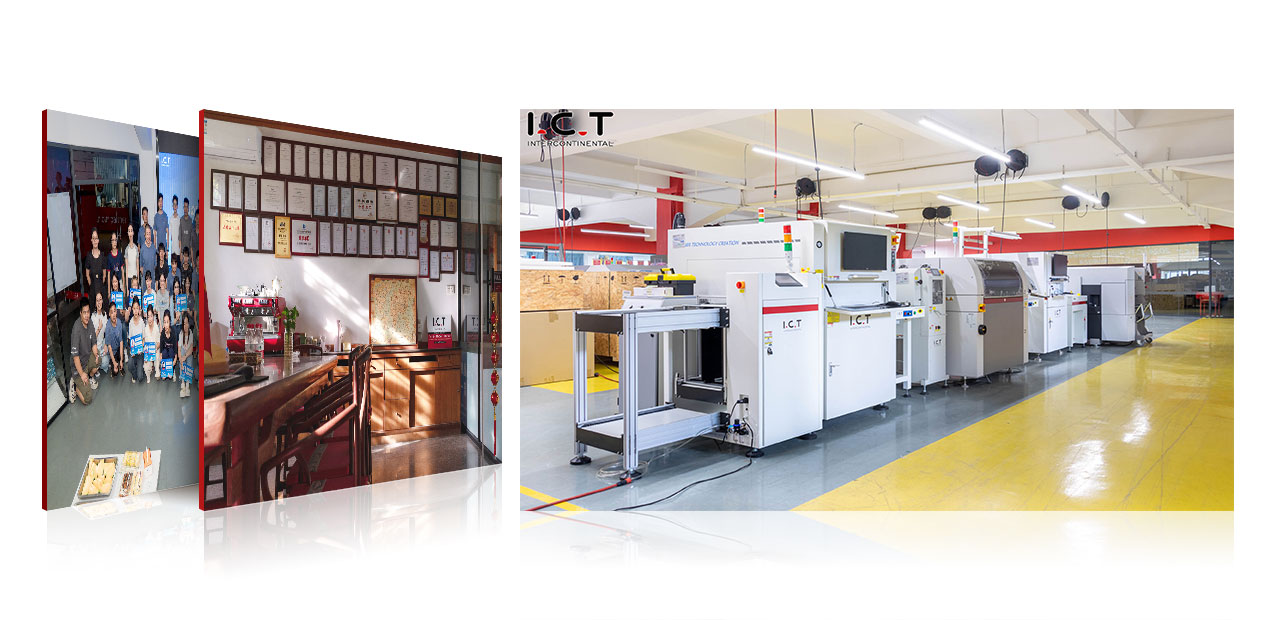

ICT kehittää ja tuottaa itse 89 työntekijän ja 20 insinöörin kanssa. Palvelemme yli 1600 asiakasta 72 maassa nopealla kasvulla. Tiukat laatutestit ja hallinta kattavat kaikki SMT-linjat. Globaalit myynti- ja palvelukeskukset tarjoavat paikallista apua. Tämä tukee luotettavia PCB-tulostuslaitteita ja kokonaisratkaisuja.
