Suomalainen  |
ICT-6561
I.C.T
| Määrä: | |
|---|---|
| Täysin automaattisen SMT-stensiilitulostimen esittely
ICT:n SMT Fully Automatic Stencil Printer on paras valinta nykyaikaiseen piirilevykokoonpanoon. Tämä kone tarjoaa korkean tarkkuuden ja nopeuden 7 sekunnin tulostusjaksolla ja ±0,025 mm:n tarkkuudella. Se automatisoi juotospastan levityksen vähentäen manuaalisia virheitä ja hukkaa parantaen samalla laatua. Se on suunniteltu kulutuselektroniikkaan, LEDeihin ja autoteollisuuteen, ja siinä on automaattinen piirilevyjen kalibrointi, säädettävä vetolastan paine ja stensiilipuhdistus. ICT yhdistää teollisuus 4.0- ja MES-järjestelmät älykkäisiin tehdasratkaisuihin. Helppokäyttöinen Windows 10 -käyttöjärjestelmä ja huippumerkkien kestävät materiaalit takaavat pitkän aikavälin luotettavuuden. Tämä tulostin auttaa tehtaita lisäämään tuottavuutta ja vastaamaan erilaisiin tarpeisiin tehokkaalla ja vakaalla suorituskyvyllä.
| Ominaisuus
PCB-tulostin tarjoaa korkean tarkkuuden toistuvalla ±0,01 mm:n paikannustarkkuudella ja ±0,025 mm:n tulostustarkkuudella. Tämä varmistaa, että jokainen juotospastakerros levitetään täydellisesti, mikä vähentää virheitä piirilevyn kokoonpanossa. Edistyksellinen näköjärjestelmä käyttää yhtenäistä rengasvaloa ja koaksiaalisia valonlähteitä tunnistamaan erilaisia piirilevytyyppejä, mukaan lukien tinapinnoitus ja FPC. Tämä tarkkuus on ihanteellinen hienojakoisille piirilevyille, joten se soveltuu LED- ja autoelektroniikkaan, jossa laatu on kriittinen.
7 sekunnin tulostusjaksolla tämä tulostin nopeuttaa tuotantolinjoja merkittävästi. Nopeat linjanvaihtoasetukset mahdollistavat nopeat säädöt ja minimoivat seisokit. Tämä ominaisuus on täydellinen tehtaille, jotka tarvitsevat suuria tilauksia tehokkaasti. Automaattinen ohjausjärjestelmä säätää erotusnopeutta ja -etäisyyttä varmistaen tasaisen tuloksen. Tämä nopeus yhdistettynä korkeaan toistettavuuteen auttaa noudattamaan tiukkoja määräaikoja ja säilyttämään huippulaadukkaan tulosteen.
Tulostimessa on automaattinen puhdistusjärjestelmä, jossa on kuiva-, märkä- ja tyhjiövaihtoehtoja. Tämä ominaisuus poistaa juotospastan stensiilin molemmilta puolilta ja varmistaa puhtaat tulosteet joka kerta. Ainutlaatuinen ruiskutusjärjestelmä käyttää ohjelmistoja alkoholin ja paperin käytön hallintaan, mikä säästää materiaaleja. Tämä automaatio vähentää manuaalista työtä ja ylläpitää korkealaatuista tulostusta, mikä tekee siitä kustannustehokkaan valinnan kiireisiin tuotantoympäristöihin.
| Erittely
| Malli | ICT-4034 | ICT5134 | ICT-5151 |
| Kehyksen koko (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB -koko (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Kuljetusohje | Vasen-oikeanpuoleinen; Oikeanpuoleinen; Vasen vasen; Oikeanpuoleinen | ||
| Tukijärjestelmä | Magneettinen nasta/ylöspäin suuntautuva taulukko/tukilohko | ||
| Kiinnitysjärjestelmä | Sivukiinnitys (tyhjiösuutin, automaattinen sisäänvedettävä Z-paine on valinnainen) | ||
| Tulostinpää | Kaksi erillistä moottoroitua tulostuspäätä | ||
| Vetolastan tyyppi | Ruostumaton teräs (vakio), muovi | ||
| Puhdistusjärjestelmä | Kuiva, märkä, tyhjiö | ||
| Tarkastus | 2D-tarkastus (vakio) | ||
| Virtalähde | AC: 220±10%, 50/60HZ, 3Kw | ||
| Hallintamenetelmä | PC-ohjaus | ||
| Ulottuvuus (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Malli | ICT-6534 | ICT-6561 | ICT-9060 |
| Kehyksen koko (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB -koko (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Ulottuvuus (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT jatkaa laatua ja suorituskykyä, teknisiä tietoja ja ulkonäköä voidaan päivittää ilman erityistä ilmoitusta.

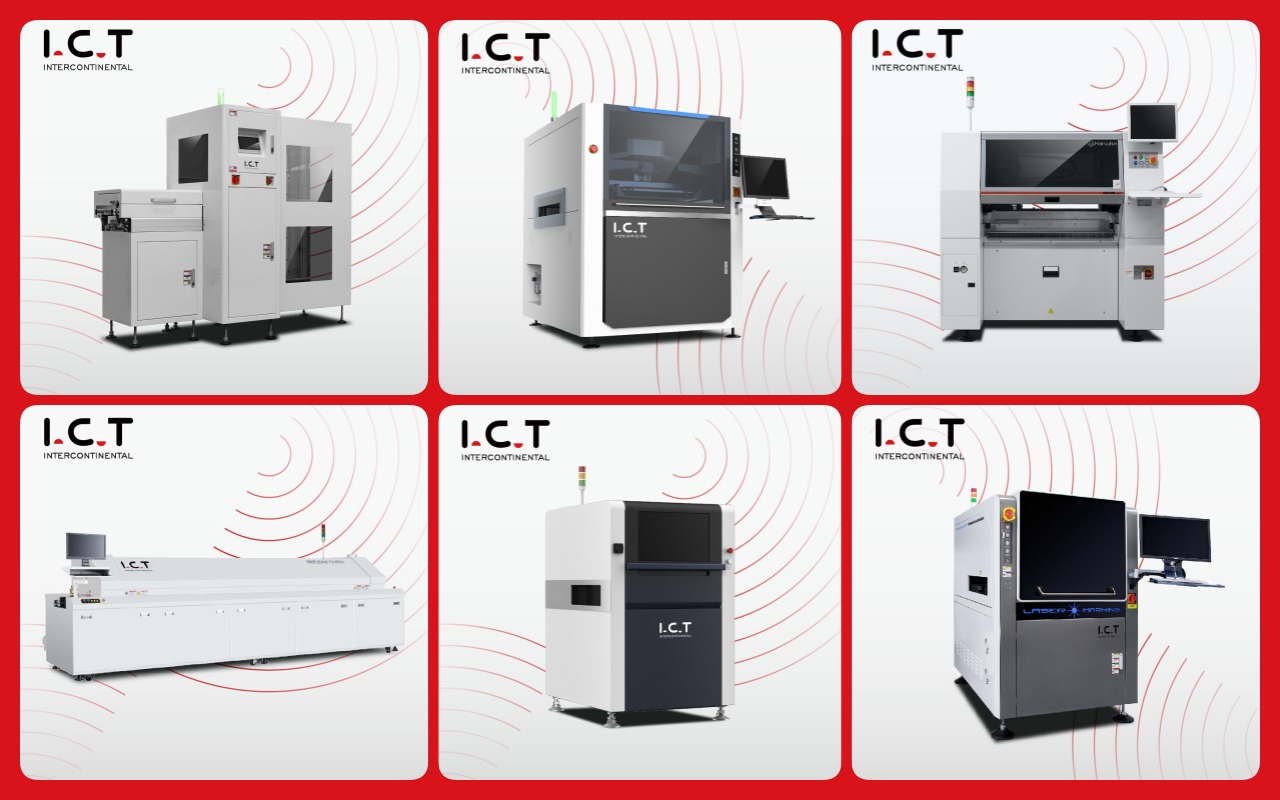

| SMT-linjan laiteluettelo
Laadukkaalla PCBA-tuotantolinjallamme on edistykselliset laitteet tehokkaaseen ja tarkkaan PCB-kokoonpanoon. Täysin automatisoitu SMT-sarja sisältää kuormaimen, automaattisen tulostimen juotospastan tarkkaan levitykseen, poimintakoneen komponenttien tarkkaan sijoitteluun, reflow-uunin luotettavaan juottamiseen ja AOI-järjestelmän perusteelliseen vikojen tarkastukseen. Tämä korkealaatuinen PCBA-tuotantolinja varmistaa sujuvan toiminnan, korkean luotettavuuden ja edullisen SMT-kokoonpanon, joka täyttää alan erilaiset vaatimukset.
| Tuotteen nimi | Käyttötarkoitus SMT-linjassa |
|---|---|
| Piirilevyn kuormain | Lataa automaattisesti paljaat piirilevyt linjalle. |
| Juotospastatulostin | Tulostaa juotospastan PCB-tyynyille tarkasti. |
| Valitse ja aseta kone | Kiinnittää komponentit PCB-levyihin tarkasti. |
| Reunusta | Sulata juotetta kiinteiden liitosten muodostamiseksi. |
| Aoi -kone | Tarkistaa juotosliitokset ja sijoitusvirheet. |
| SPI kone | Tarkistaa juotospastan korkeuden ja laadun. |
| Jäljitettävyyslaitteet | Tallentaa ja seuraa tuotantotietoja: lasermerkintäkone / tarraasennus / mustesuihkutulostin |

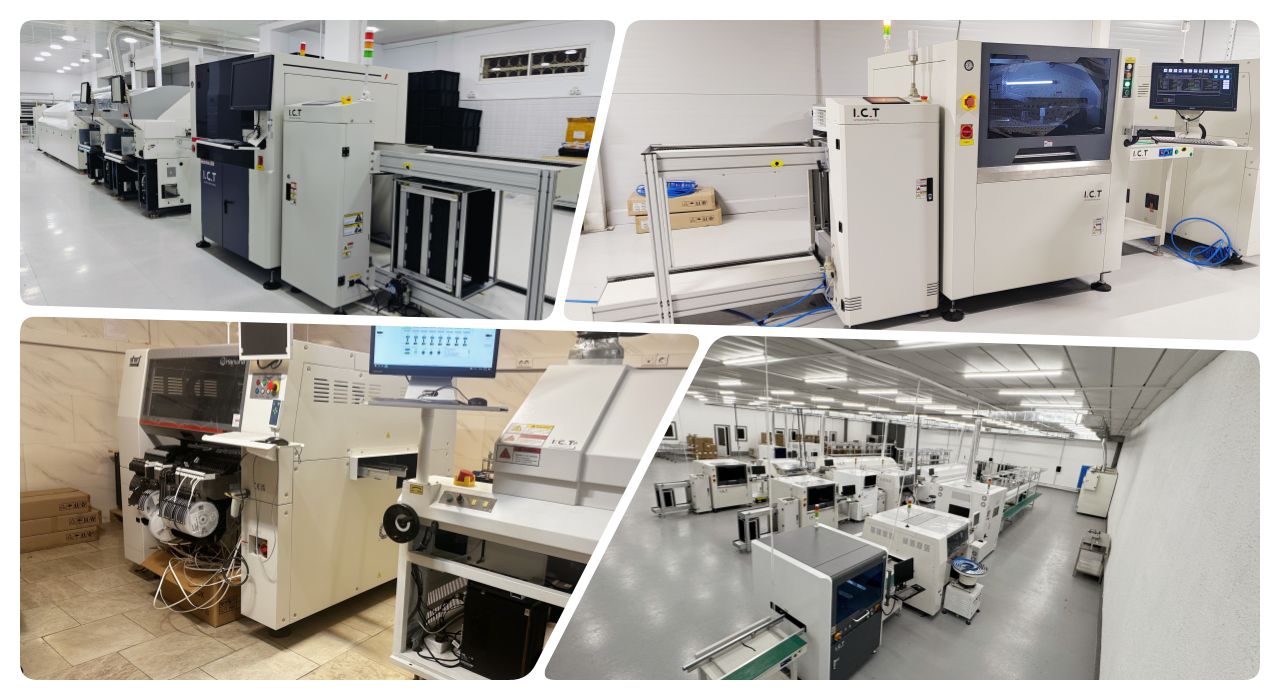

| Asiakkaan menestysvideo
Vuonna 2025 ICT-insinöörit vierailivat LED-kotivalaistusta valmistavassa asiakastehtaassa asennus- ja koulutuspalveluiden tarjoamiseksi. Asiakas tarvitsi täysautomaattisen SMT-linjan 13 koneella, yhteensä 29 metriä, mutta tilaa oli rajoitetusti 21 metriä pitkä ja 5 metriä leveä. ICT suunnitteli U:n muotoisen layoutin, joka sovitti linjan 16 metriä pitkäksi ja 2,7 metriä leveäksi. Kahden päivän asennuksen ja virheenkorjauksen sekä kuuden päivän koulutuksen ja teknisen tuen jälkeen projekti toimitettiin onnistuneesti. Tämä ratkaisu vastasi tehokkaasti asiakkaan tila- ja tuotantotarpeisiin.
| Palvelu ja koulutustuki
ICT tarjoaa PCB-tulostimelle erinomaista palvelua ja koulutusta. Tiimimme tarjoaa asennusta, huoltoa ja teknistä tukea varmistaakseen sujuvan toiminnan. Tarjoamme käyttäjille käytännönläheistä koulutusta, jossa opetamme käyttämään Windows 10 -käyttöliittymää ja hallitsemaan tulostimen ominaisuuksia. Maailmanlaajuinen palveluverkostomme on valmis auttamaan nopealla vastauksella ja asiantuntevalla opastuksella. Yli 25 vuoden kokemuksella autamme asiakkaita optimoimaan tuotantoprosessejaan ja ratkaisemaan mahdolliset ongelmat, mikä takaa pitkän aikavälin menestyksen ja tyytyväisyyden.
| Asiakkaiden arvostelut
Asiakkaat rakastavat piirilevytulostimiamme ja palveluitamme! He ylistävät insinöörejämme ammattitaitoisesta tuesta ja nopeasta ongelmanratkaisusta. Laitteen luotettavuus ja laadukas tulostus saavat korkeat arvosanat. Huolellinen pakkaus ja nopea toimitus saavat myös kiitosta. Asiakkaat arvostavat nopeaa vastaustamme heidän kysymyksiinsä, mikä saa heidät tuntemaan olonsa aina tuetuksi.
| Sertifikaatit ja standardit
ICT:llä on huippusertifikaatit, kuten CE, RoHS ja ISO9001, mikä takaa turvallisuuden ja laadun. Meillä on myös patentteja innovatiivisille malleillemme. Nämä sertifikaatit todistavat sitoutumisemme korkeisiin standardeihin ja luotettavaan suorituskykyyn jokaisessa PCB-tulostimessa.
| Tietoa ICT-yrityksestä ja tehtaastamme
ICT on johtava elektroniikkaratkaisujen toimittaja yli 25 vuoden kokemuksella. Hoidamme tutkimusta, kehitystä ja tuotantoa suurella tiimillä, joka kasvaa nopeasti palvelemaan yli 1600 asiakasta 72 maassa. Tehtaallamme on tiukat testaukset ja vahva laatujärjestelmä. Sijaitsemme Dongguanissa, Kiinassa, tarjoamme globaaleja ratkaisuja edistyneellä teknologialla ja luotettavilla tuotteilla.
