I.C.T-AI-4026 |PCB DIP Online -tarkastusjärjestelmä Line Smt Aoi -koneessa

Yleiskatsaus

Esittely:

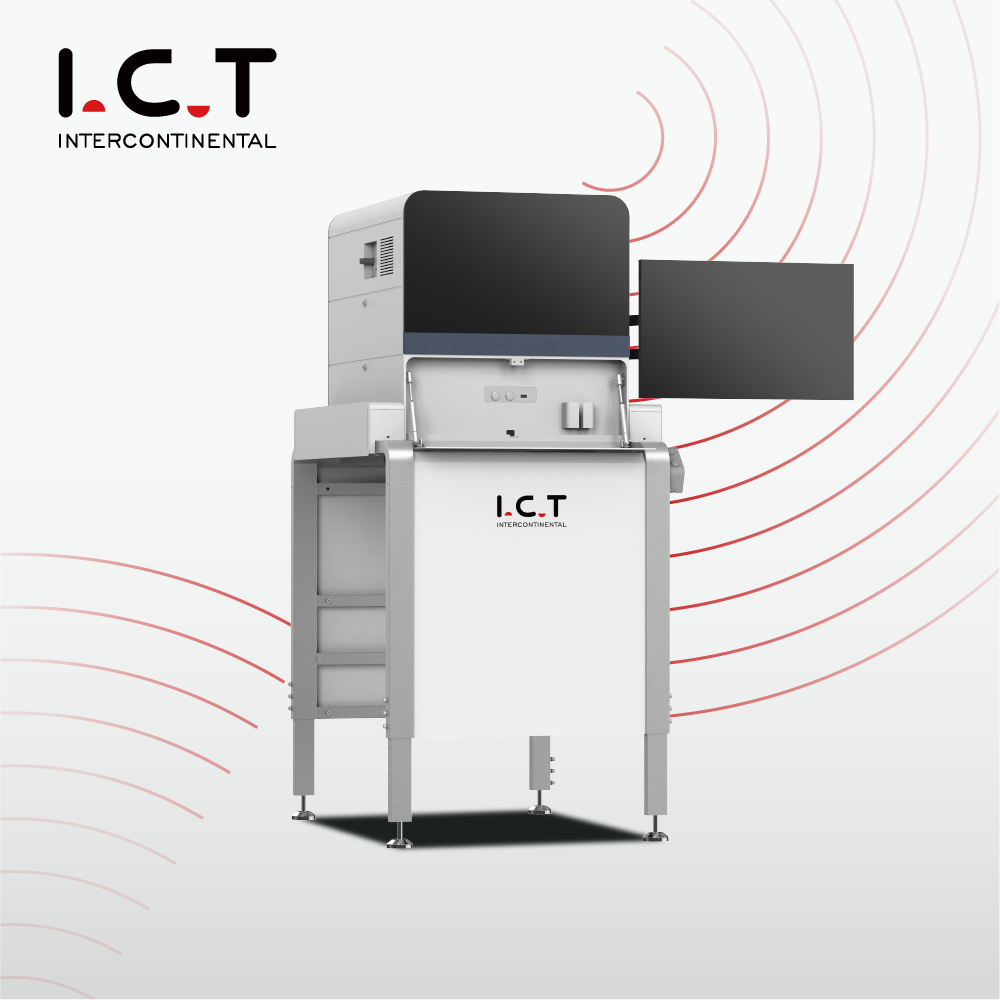

DIP Online AOI AI-4026 (ennen THT-juottamista)

I.C.T DIP AOI kaappaa taulukuvan reaaliajassa erittäin tarkalla teollisuusvärikameralla. Ota käyttöön konvoluutiohermoverkko (CNN) -algoritmi kuvien käsittelyyn. Arvioi komponenttien viat älykkäästi

1. On-line PCBA AOI liittämistä varten ennen juottamista.

2. Korkea tarkastustaajuus ja alhainen väärien hälytysten määrä, tarkista automaattisesti värirengasvastus, kondensaattori, diodi, pistorasia jne.

3. Vian tyyppi: väärä osa, puuttuva osa, käänteinen napaisuus ja muut DIP-elementin viat.

4. Jatkuva pystytys ilman tuotantolinjan vaihtoa.

5. Yksinkertaistettu ohjelmointikulku, erittäin yksinkertainen käyttöliittymä. Tuki erämuutosparametreja yhdellä näppäimellä.

6. Keskitetty ohjaus. Yhteys useiden laitteiden välillä.

7. Reaaliaikainen tarkastus pysäyttämättä levyä.

8.Helppo liikutella, säädettävä korkeus ja leveys.

9. Paikanna viat nopeasti ja hallitse tuotantolinjaa.

10. PCBA-mitat: Enintään 400*300mm (12MP) / Maksimi 520*380mm (31MP) Useita valittavissa olevia vaihtoehtoja.

11.Tiedot ovat jäljitettävissä. Tuki SPC-hälytys, LOG automaattinen keräys- ja tallennustoiminto, NG-varoitus / hälytystoiminto, kaukosäädin

ohjelmointi ja virheenkorjaus.

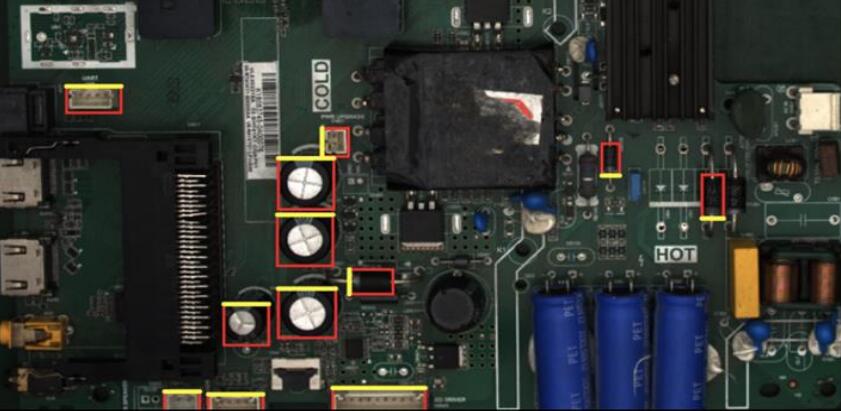

Syväoppimisalgoritmi

I.C.T AOI soveltamalla syväoppimisalgoritmia, big datan optimointia ja älykästä minimalistista ohjelmointia teollisissa tarkastuksissa, I.C.T mahdollistaa älykkään arvioinnin yhden napsautuksen automaattisella komponenttien ja juotosliitosten tunnistamisella, mikä ratkaisee perinteisten algoritmien kaksi tärkeintä kipukohtaa, nimittäin pitkän ohjelmointiajan. ja korkea väärien hälytysten määrä.

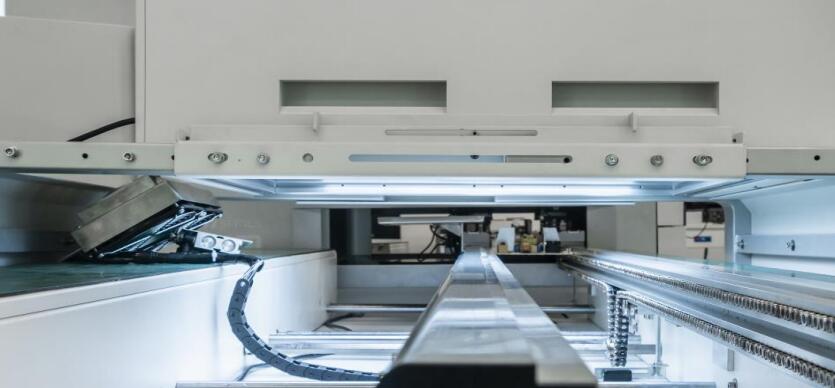

Quic Tarkastusnopeus

1. Reagoi joustavasti suureen kapasiteettiin ja tilanteeseen kiinnittimen kanssa tai ilman.

2.On-line-tarkastus. Linjan nopeus ei vaikuta tarkastusaikaan (jopa 1,8 m/min)

3. Tarkastustulokset voidaan saada heti aluksen tullessa ulos tarkastuslaitteista.

MES System Data Report

1. Kamera lukee automaattisesti koodin (viivakoodi ja QR-koodi).

2. Täydelliset tiedot, mukaan lukien yleiset tilastotiedot ja kaikki tarkastustiedot jokaisesta tarkastetusta levystä.

3. Tuki yhden avaimen vientiä, joka on kätevä jäljittämiseen. Dataa voidaan soveltaa tehokkaasti MES-järjestelmässä.

Tekniset tiedot:

* I.C.T jatkaa työn laatua ja suorituskykyä, spesifikaatioita ja ulkonäköä voidaan päivittää ilman erillistä ilmoitusta.
