ICT VL-M | SMT Automaattinen PCB Translational Vacuum Loader
I.C.T
| Määrä: | |
|---|---|
| Luotettava piirilevytyhjiökuormaaja nykyaikaisille SMT-linjoille
ICT PCB Vacuum Loader on päivitetty automaattinen käsittelyratkaisu, joka on erityisesti suunniteltu SMT-tuotantoon. Voimakkaalla alipaineimulla se ottaa paljaat piirilevyt hellävaraisesti aikakauslehtitelineistä ja lähettää ne sujuvasti seuraavaan koneeseen. Olipa kyseessä vakio- tai CE-versio, tämä piirilevytyhjiökuormaaja tarjoaa paremman vakauden ja pidemmän käyttöiän. Kehittyneet laitteistot, sähköosat ja älykäs ohjausjärjestelmä vähentävät seisokkeja ja lisäävät tuotannon tehokkuutta. SMT Automatic PCB Translational Vacuum Loader toimii täydellisesti kaikkien tärkeimpien SMT-merkkien kanssa ja on helppo yhdistää älykkäisiin tehdasjärjestelmiin.
| Yksityiskohtaiset tuoteominaisuudet

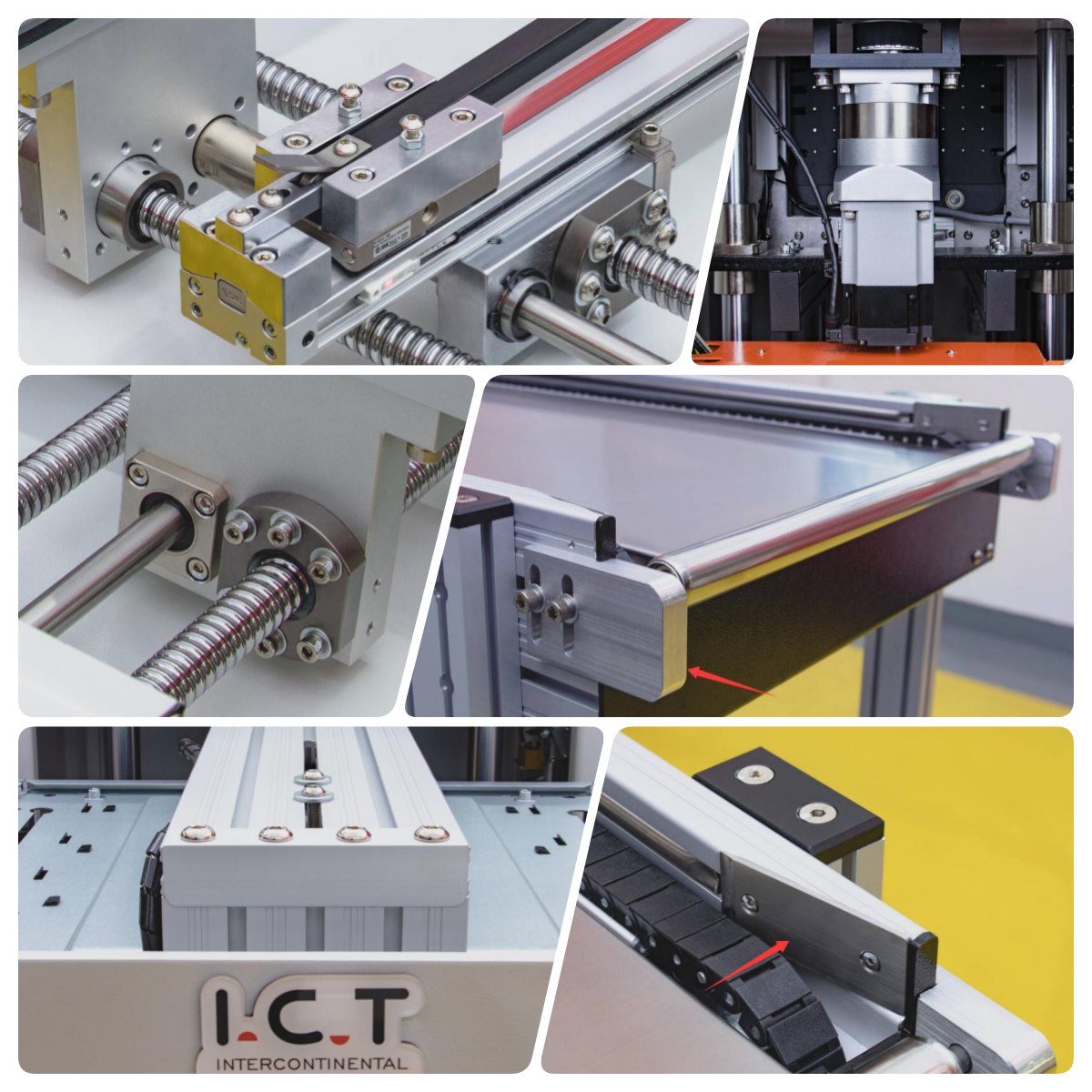

Jokainen PCB Vacuum Loaderin osa käyttää korkeamman tason materiaaleja. Asennus ja huolto noudattavat tiukkoja ISO- ja CE-sääntöjä. Ergonomisen muotoilun ja vahvemman pohjan ansiosta kone toimii vakaasti useiden vuosien ajan ja työntekijöiden on erittäin helppo käyttää joka päivä.

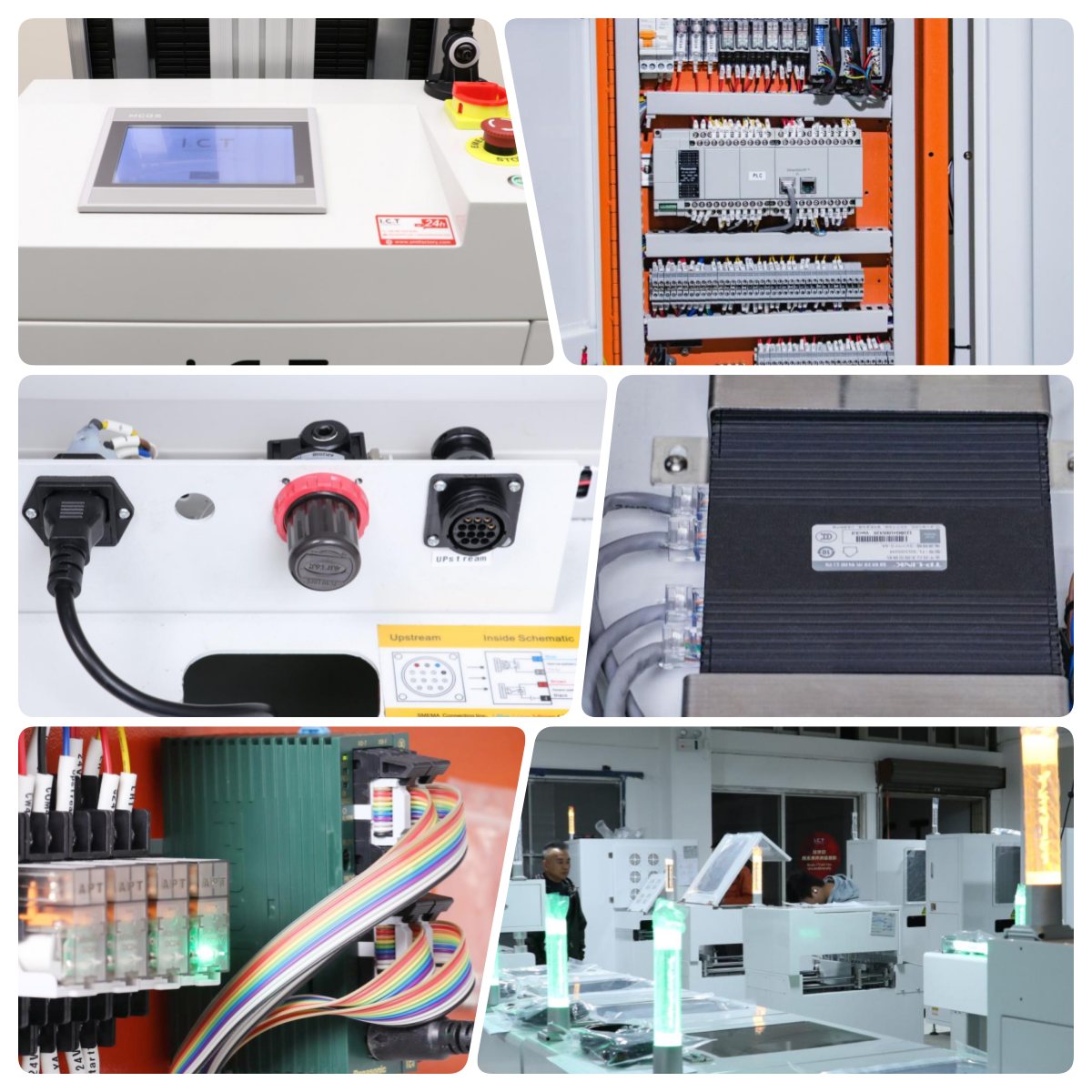

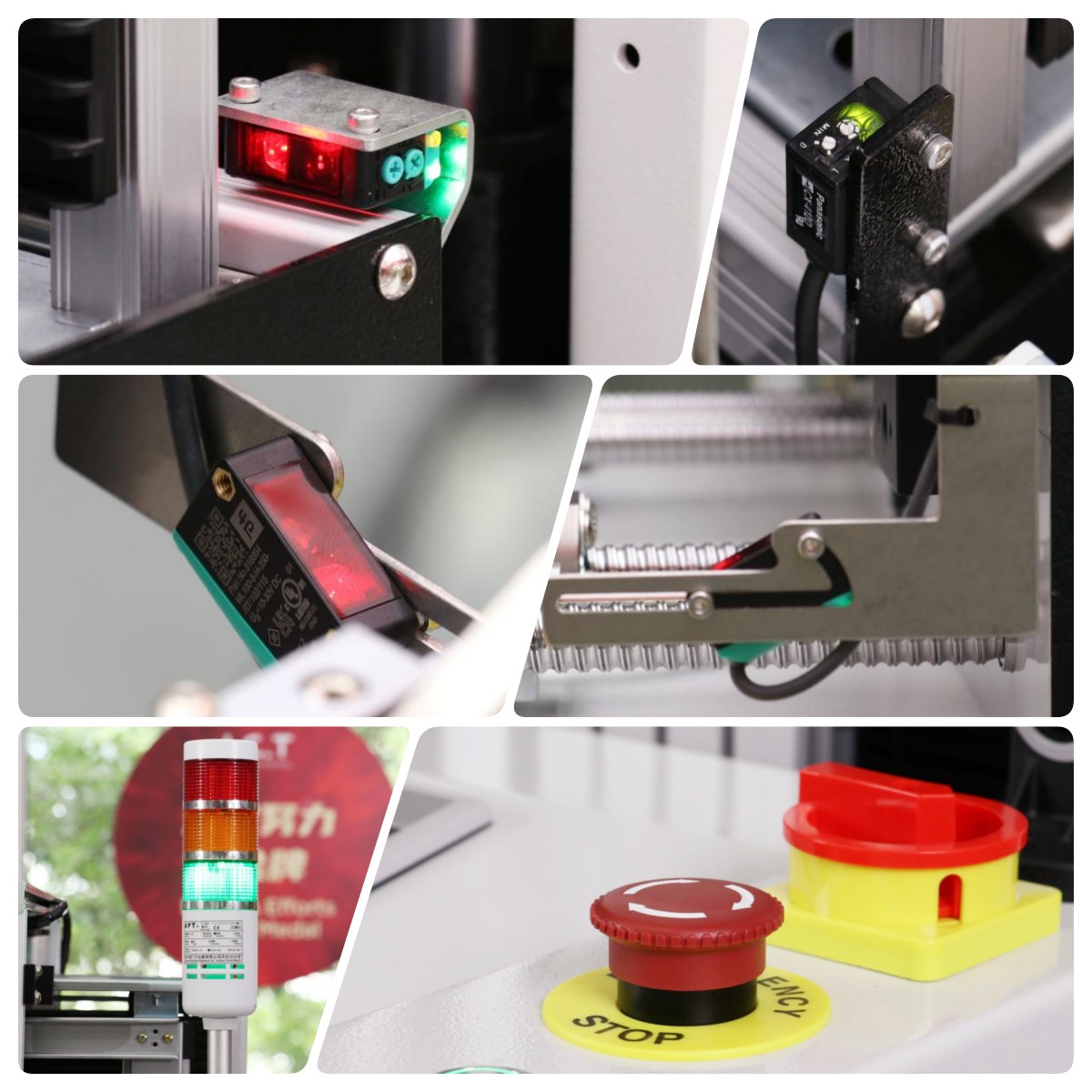

Huippulaadukkaat sähkökomponentit ja herkät anturit antavat PCB Vacuum Loaderille tarkan ohjauksen. Korkeataajuiset painikkeet ja selkeät tilavalot vastaavat eri tuotantonopeuksien tarpeita ja auttavat käyttäjää näkemään koneen tilan nopeasti.
Ohjausjärjestelmä tukee Industry 4.0 -standardeja. Se on helppo päivittää ja laajentaa. PCB Vacuum Loader voidaan yhdistää IPC-CFX-, Hermes- ja SEMI SMT-ELS -protokolliin (valinnainen), joten se toimii täydellisesti nykyaikaisissa älykkäissä tehtaissa.
Erityinen tyhjiöjärjestelmä tarjoaa vahvan ja vakaan imuvoiman. Se käsittelee turvallisesti erikokoisia piirilevyjä ilman naarmuja tai asentovirheitä. Translaatiokuljetin siirtää laudat sujuvasti seuraavaan prosessiin.

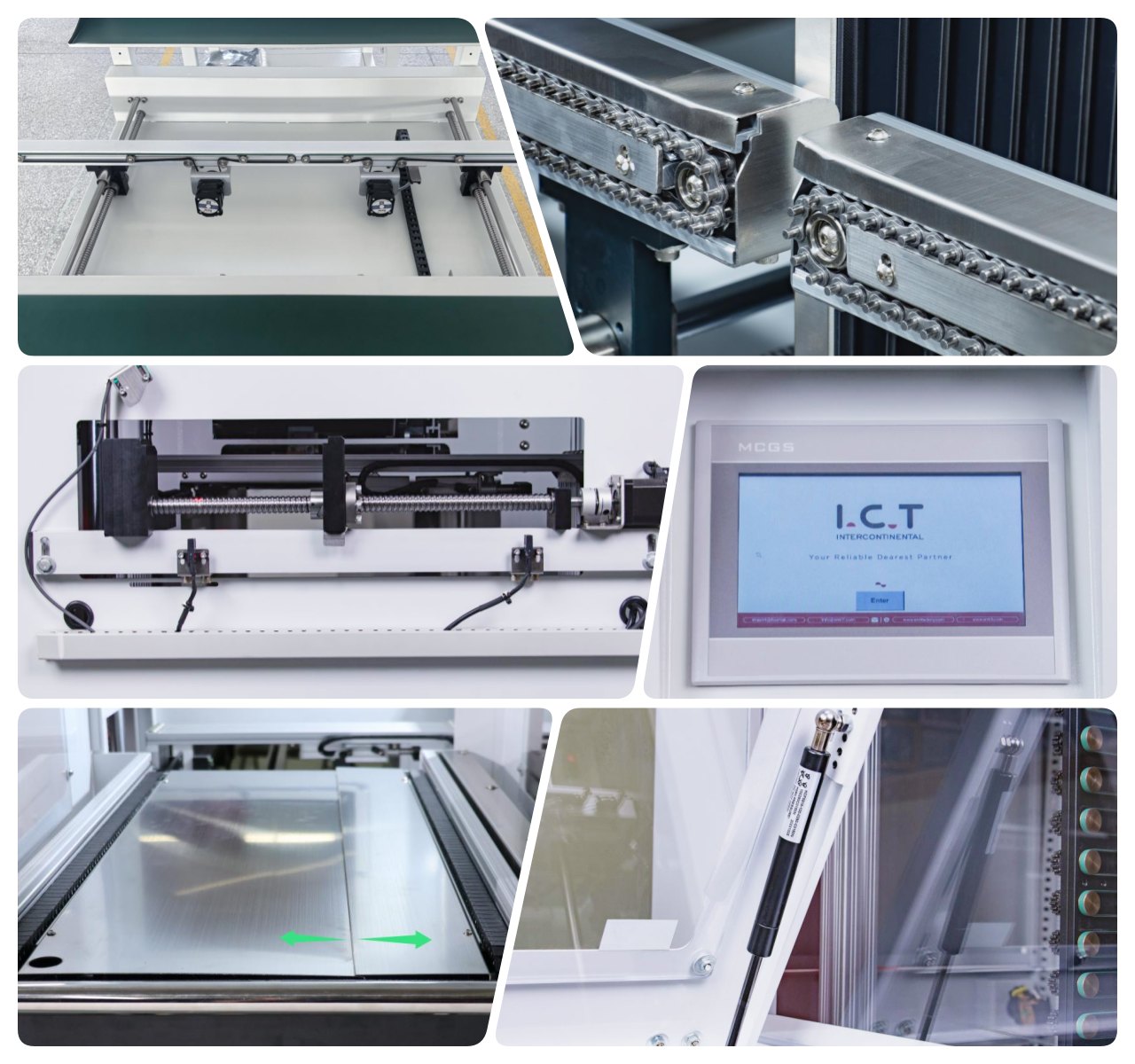

Valinnaisten älykkäiden tiedonsiirtomoduulien avulla PCB Vacuum Loader voidaan yhdistää nopeasti ylä- ja loppupään koneisiin. Tämä auttaa rakentamaan täysin automaattisen SMT-linjan vähäisellä manuaalisella työllä.
| Erittely
| Parametrin | määrittely |
|---|---|
| Piirilevyn leveys | 50–400 mm (500 mm valinnainen) |
| Kuljetinkorkeus | 900 ± 20 mm |
| Siirtonopeus | 0,5-20 m/min säädettävissä |
| Virtalähde | AC 220 V 50/60 Hz |
| Virrankulutus | 50-150 W |
| Suunta | Vasemmalta oikealle (oikealta vasemmalle valinnainen) |
| Vyön materiaali | 3 mm ESD litteä hihna tai ketju |
| Ohjaustila | PLC + kosketusnäyttö |
| Yhden painikkeen leveyden säätö | Valinnainen (koko rivin synkronointi) |
| CE turvallisuusstandardi | Täysi kansi + anturin suojaus |
* ICT jatkaa laatua ja suorituskykyä, teknisiä tietoja ja ulkonäköä voidaan päivittää ilman erityistä ilmoitusta.
| SMT-linjan laiteluettelo

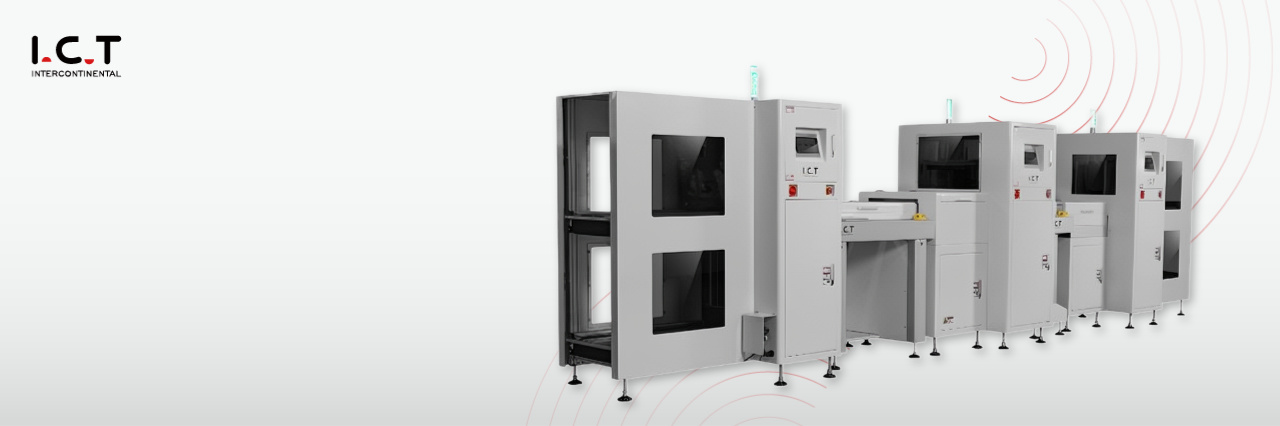

Korkealaatuinen SMT-tuotantolinjamme sisältää edistykselliset laitteet tehokkaaseen ja tarkaan piirilevyn kokoonpanoon. Täysin automatisoitu SMT-sarja sisältää kuormaimen, automaattisen tulostimen juotospastan tarkkaan levitykseen, poimintakoneen komponenttien tarkkaan sijoitteluun, reflow-uunin luotettavaan juottamiseen ja AOI-järjestelmän perusteelliseen vikojen tarkastukseen. Tämä korkealaatuinen PCBA-tuotantolinja varmistaa sujuvan toiminnan, korkean luotettavuuden ja edullisen SMT-kokoonpanon, joka täyttää alan erilaiset vaatimukset.
| Asiakkaan menestystarina
Ulkomaiset ICT-insinöörit lensivät Suomeen rakentamaan täysautomaattisen LED-paneelin tuotantolinjan tunnetulle valaistusasiakkaalle. Täydellinen SMT-sarja sisältää PCB Vacuum Loaderin, 1,5 metrin täysautomaattisen tulostimen, SM482PLUS -poimintakoneen, L8-reflow-uunin, pystysuoran jäähdytyspuskurin, yhdistävät kuljettimet, levynjakajan ja juotospastasekoittimen. Insinöörimme saivat asennuksen ja virheenkorjauksen valmiiksi vain viidessä päivässä. Ammatillisen koulutuksen jälkeen asiakkaan operaattorit pystyivät ajamaan koko linjaa sujuvasti ja saavuttamaan suunnitellun nopeuden ensimmäisenä virallisen tuotannon päivänä. Asiakas oli erittäin tyytyväinen PCB Vacuum Loaderin vakaaseen suorituskykyyn ja täydelliseen liitäntään kaikkien koneiden välillä ja läpäisi tiukan eurooppalaisen asiakastarkastuksen. Tämä automaattinen SMT PCB Translational Vacuum Loader osoitti jälleen erinomaisen luotettavuutensa huippuluokan LED-sovelluksissa.
| Ammattimainen koulutus ja tuki
ICT tarjoaa täydellisen palvelun: online- tai paikan päällä tapahtuvan asennuksen, ilmaisen käyttäjien ja insinöörien koulutuksen, 24 tunnin teknisen tuen, säännölliset huoltosuunnitelmat ja nopeat varaosien toimitukset maailmanlaajuisesti. Kokenut tiimimme varmistaa, että PCB-tyhjiökuormaajasi toimii aina parhaassa kunnossa.
| Asiakkaan kiitosta
'Insinöörit saapuivat seuraavana päivänä soiton jälkeen – supernopeasti!' 'PCB Vacuum Loader on erittäin vakaa, lähes nolla vikaa vuodessa.' 'Pakkaus on erittäin turvallista; jokainen kone saapui täydellisesti.' 'Vastausnopeus on nopein kaikista toimittajistamme.'
| Sertifiointimme
ICT PCB Vacuum Loader on läpäissyt CE-, RoHS-, ISO9001-sertifikaatit ja omistaa monia teknisiä patentteja. Jokainen kone käy läpi tiukat testaukset ennen toimitusta varmistaakseen huippulaadun ja turvallisuuden asiakkaille ympäri maailmaa.
| Tietoja meistä ja tehtaasta
ICT perustettiin vuonna 2012 ja sillä on nyt lähes 90 työntekijää ja 12 000 m² moderni tehdas. Meillä on oma T&K-tiimi, täydet tuotantolinjat ja tiukka laadunvalvontajärjestelmä. Yli 10 vuoden ajan kasvoimme erittäin nopeasti ja palvelemme nyt yli 1600 asiakasta 72 maassa. PCB Vacuum Loaderista täydellisiin SMT avaimet käteen -ratkaisuihin, ICT on luotettava pitkäaikainen kumppanisi.
