Luettu:0 Kirjoittaja:Sivustoeditori Julkaisuaika: 2024-06-07 alkuperä:paikka

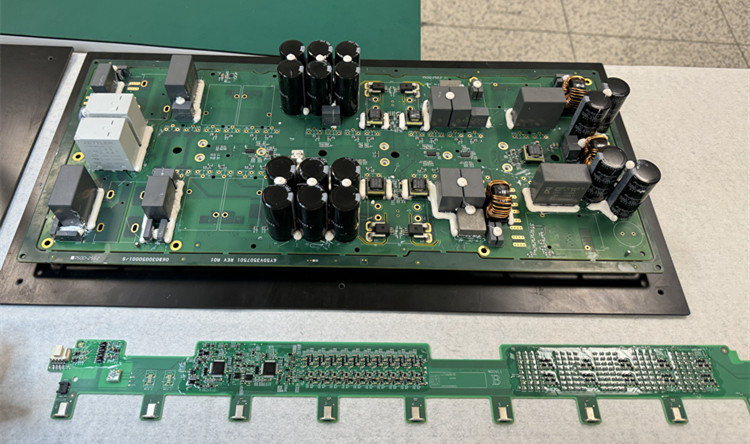

NEV: n kolmen sähköinen järjestelmä ：
- Moottorijärjestelmä
- Akkujärjestelmä
- Sähköohjausjärjestelmä
Uusien energiaajoneuvojen nopea kehitys (NEV) on tehnyt kolmielektrisen järjestelmän (moottorijärjestelmä, akkujärjestelmä ja sähköohjausjärjestelmä) avainalueen teknologisesta innovaatiosta. Tässä yhteydessä päällystettyjen johtojen käyttö pohjapalautetoiminnolla tarjoaa uuden ratkaisun NEV: ien suorituskyvyn ja luotettavuuden parantamiseksi. Tässä artikkelissa tutkitaan tämän tekniikan soveltamista uusien energiaajoneuvojen kolmen sähköiseen järjestelmään yksityiskohtaisesti.
Yleiskatsaus:
Huhtikuu 2024, Meksiko, Pohjois.
Taiwanin rahoittama yritys, jolla on tehtaat ympäri maailmaa, pääasiassa OEM-tuotanto monien elektronisten tuotteiden emolevyille. Meksikon tehdas, tarjottu laite on täysin automaattinen pohjapalautussyklin päällystyslinja . Asiakasta käytetään pääasiassa BYD -sarjan energiaautojen tuottamiseen kolme sähkötuotetta, joihin sisältyy PCBA: n kolme pinnoitetta, lämmön häviötä ja tiivistävä silikonisovellus.
Ratkaisu:
Suurin PCBA -koko on 710 mm*500 mm; PCBA -pinnoitekoneiden , päällyste AOI -tarkastuskone ja muut piirilevynkäsittelykone mukautetaan tuotevaatimusten mukaisesti.
1. Pinnoitusprosessin virtaus :
PCBA -pinnoitusosto → PCBA -päällystyskuljetinsiirto → PCBA -pinnoitekoneiden pinnoitus → Pinnoitustarkastus tarkastuskuljettimessa → Kovetus IR -uunissa → Pinnoitustarkastus tarkastuskuljettimessa → Pinnoitus AOI -tarkastuspinnoitusvaikutus → Siirto hylkäämiskuljettajalla → Flipper -koneiden avulla → PCBA COTING NI.C.TORE CODE ja PCBA -PCBA -KONEEN KONEEN KONEEN KONEET
PCBA -pinnoituslinja pohjan palautustoiminnolla
PCBA -pinnoituslinja pohjan palautustoiminnolla
Lisätietoja, katso video:
PCBA -päällystyskonevaihtoehdot :
Pitkälevytila 710mm*500mm, UPS, liimavirtauksen valvonta, automaattinen liiman sekoitustoiminto, automaattinen sammutushälytysmuistutustoiminto liiman puutteen, automaattisen ohjelmapuhelun toiminnon vuoksi QR -koodin skannauksella, levyn kiinnitysjärjestelmällä, alahyökkäystoiminnolla.
Päällyste AOI -vaihtoehdot :
Pitkälevytila, 710mm*500mm jaettu kahteen osaan havaitsemista varten, automaattinen ohjelmapuhelutoiminto QR -koodin skannauksella, alareunan palautustoiminnolla.
Tuotantolinjan kokoonpanon ja tuotteiden säätämisen mukaan odotetaan yhden operaattorin ja yhden insinöörin.
| PCBA -pinnoituslinjan kokoonpano | ||
| Kapasiteetin arviointi | NEV: n kolmen sähköinen järjestelmä | Laskettu PCBA -koon ja pinnoitusprosessin vaatimusten perusteella |
| Voima | Enimmäisvoima | Noin 36 kW |
| Käyttövoima | Noin 18 kW | |
| Muut | Laskettu todellisten laitteiden perusteella | |
| Sovellettavat tuotteet | Keski- ja huippuluokan tuotteet voivat täyttää vaatimukset, PCB: n enimmäisleveys: 500 mm | |
| Linjakoko | L19,5M*W4M, kokonaispinta -ala 78 neliömetriä | |
1. Paksuuden hallinta: Maalikalvon paksuutta tulisi ohjata tietyllä alueella, välillä 50 - 150um, ja kuivakalvon paksuuden tulisi olla välillä 25UM - 40UM. Lisäksi alukkeen paksuudella, keskimaalilla ja pintamaalilla on vastaavat vaatimukset varmistaakseen kohtuullisen paksuuden jakautumisen kunkin kerroksen välillä.
2. Pinnoitteen tasaisuus: Kolmenkestävä maalikerroksen tulee olla paksuus tasainen, kirkas ja tasainen ja suojata tyynyn, laastarikomponenttien tai johtimien pinta. Vältä maalivirtausta, tippumista ja virheitä, kuten kuplia, reikiä, väreilyä, kutistumisreiää ja pölyä.
3. Pinnoitteen laatu: Maalipinnalla ja komponenteilla ei tulisi olla vikoja ja vieraita esineitä, kuten kuplia, nastareikiä, väreilyä, kutistumisreiää ja pölyä, eikä jauhemusta tai kuorista ei pitäisi olla. Vältä pinnoitusprosessin aikana koskettamalla kiistatonta maalikalvoa haluttaessa.
Toissijainen pinnoite: Varmistaaksesi, että tuotteiden paksuus, joilla on korkea suojausvaatimukset, toissijainen pinnoite voidaan suorittaa maalikalvon kovettumisen jälkeen, mutta on välttämätöntä selvittää, suoritetaanko se todellisten tarpeiden mukaisesti.
PCBA-päällystyslinjojen levitys alhaalta palautusfunktiolla NEV: n kolmielektrisissä järjestelmissä tarjoaa merkittäviä parannuksia suorituskyvyn, turvallisuuden ja tehokkuuden suhteen. Teknologian edistymisen myötä näiden ratkaisujen mahdollisuudet parantaa NEV -järjestelmiä kasvaa entistä suuremmaksi. Ota meihin räätälöityjä ratkaisuja ja lisäkyselyjä.
