Yhden luukun älykäs tehdasratkaisu älytelevisiovalmistukseen

Yhden luukun älykäs tehdasratkaisu älytelevisio-emolevyn valmistukseen

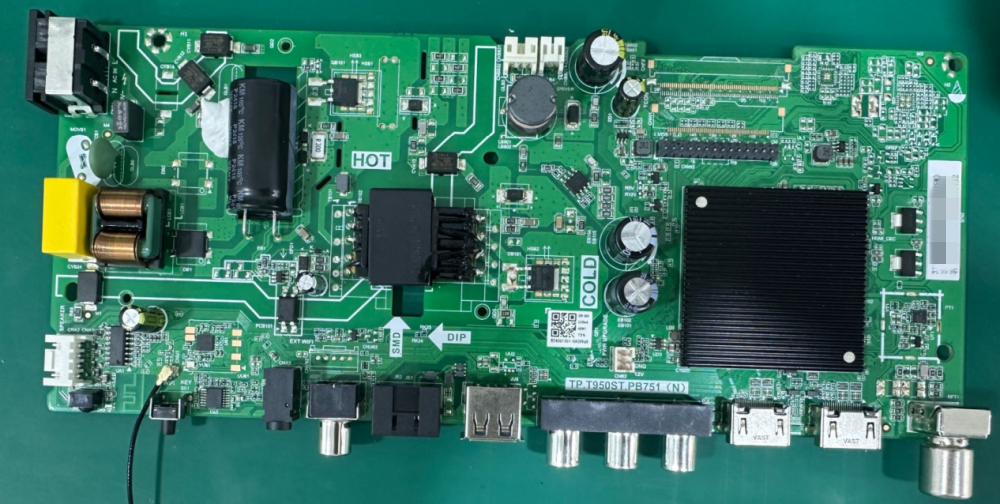

Smart TV -emolevy PCBA

Piirilevylle 230 mm × 198 mm, noin 500 komponenttia levyä kohti (2-paneelin kokoonpano):

Äly-televisiot vaativat erittäin monimutkaisia ​​ja korkean suorituskyvyn piirilevyjä saumattomien toimintojen varmistamiseksi, mukaan lukien Internet-yhteydet, AI-käyttöiset rajapinnat ja monilaitteiden yhteensopivuus. Teollisuuden siirtyessä kohti OLED: tä, mini-LED: tä ja mikrolevytekniikoita, korkean tarkkuuden piirilevyjen valmistuksen kysyntä on lisääntynyt merkittävästi. Hyvin optimoitu SMT- ja DIP-tuotantolinja on välttämätön TV-piirilevyjen tehokkuuden, laadun ja luotettavuuden varmistamiseksi laajamittaisessa valmistuksessa.

Tapaustutkimus: Kattava SMT- ja DIP -tuotantoratkaisu älykkään valmistukseen

SMT -tuotantolinja Smart TV -valmistuskokoonpanoon:

Korkealaatuisten TV-piirilevyjen kasvavan kysynnän tyydyttämiseksi tarjoamme tarkkuutta ja tehokkuutta varten suunniteltuja automaattisen SMT-tuotantolinjan .

SMT -linja älytelevisiolle

SMT -kokoonpanolinja älytelevisiolle

SMT -linja sisältää:

• Juotos liitä valmistus ja tulostaminen:

• Juotospasta sekoitin >>

• I.C.T-4034 Automaattinen juotospastatulostin >>

• PCB: n käsittely ja tarkastus:

• Automaattinen piirilevykuormaaja >>

• SMT PCB & -kuljettimen piirilevypuskuriasemat >>

• I.C.T-S400 3D SPI (juotospastatarkastus) >>

• Nopea sijoituskoneet:

• JUKI RS-1R NOPEUDEN PALAUTUS- JA PAIKKA KONE (DUAL SETUP) >>

• Palautusjuote- ja myyjän jälkeinen tarkastus:

• I.C.T Lyra622n Refow -uuni >>

• AI-5146 Inline AOI -palvelun jälkeistä tarkastamista >>

• Lopullinen käsittely ja laadunvalvonta:

• PCB NG/OK UNLOADER >>

• I.C.T-5700L reititys PCB-erotin >>

• BR-120 BGA Rework Station >>

• I.C.T-7900 röntgentarkastuskone >>

• I.C.T-750 SMT-stensiilipuhdistin >>

• SMT -suuttimen puhdistusaine >>

• Työntekijöiden vaatimukset: Yhteensä: 4 henkilöstöä

• 1 insinööri

• 2 lisäysoperaattoria

• 1 laatutarkastaja

SMT -tuotantokapasiteetti ja tehokkuus

• Esimerkki: Piirilevylle 230 mm × 198 mm, noin 500 komponenttia levyä kohden (2-paneelin kokoonpano):

• SMT -koneen syklin aika suurta levyä kohti: 150 sekuntia

• Tuotantoaste: 24 suurta levyä tunnissa (48 PCB: tä)

• Energiankulutus: 25 kW/h, tehdaskaasun kulutuksen ollessa 5-10m³/h

Upota tuotantolinja älytelevisiovalmistuskokoonpanoon:

Reiän reikäkomponenttien kiinnittämisessä Dip-tuotantolinjamme tarjoaa luotettavan ratkaisun suuren määrän älytelevisio-piirilevyjen valmistukseen:

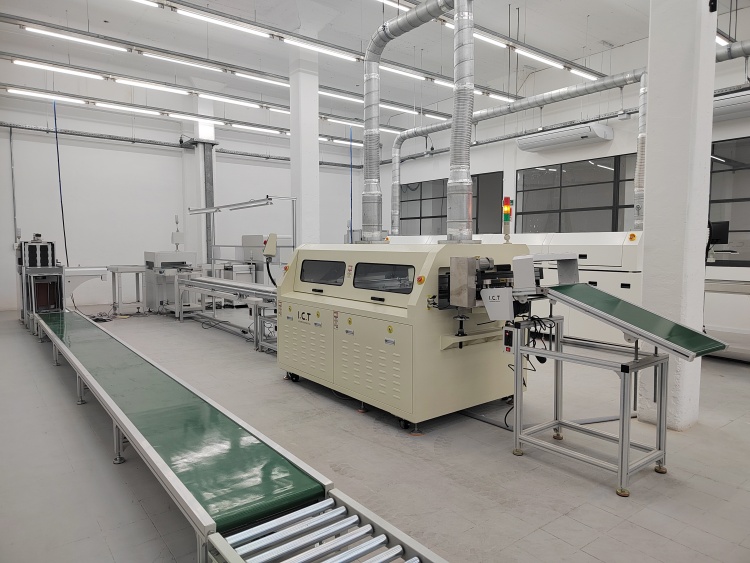

Smart TV: n upotuslinja

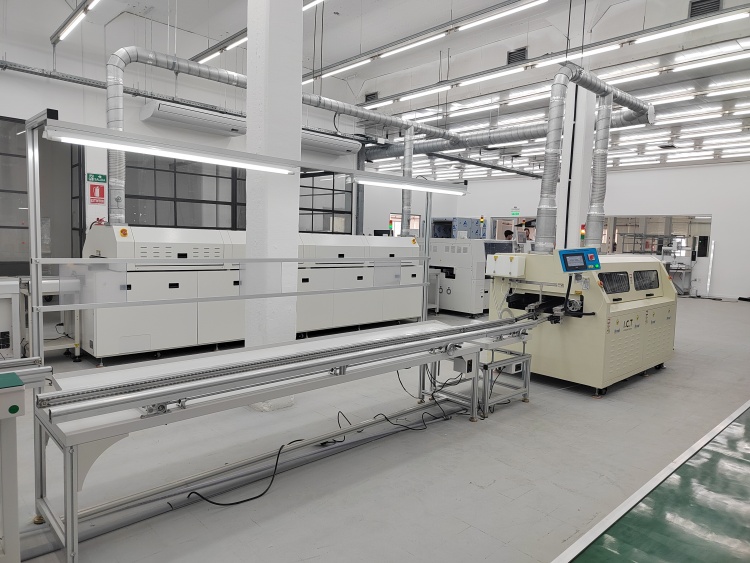

Dip -kokoonpanolinja älytelevisiolle

• Kokoonpanolinja ja aaltojuoto:

• 9 metrin laajennuslinja >>

• ACRAB350 -aaltojuotokone >>

• Aallon jälkeiset käsittelyyksiköt >>

• 6 metrin kuljetinlinja

• Työntekijöiden vaatimukset: Yhteensä: 16 henkilöstöä

• 1 insinööri

• 9 lisäysoperaattoria

• 3 aallon jälkeistä korjausteknikkoa

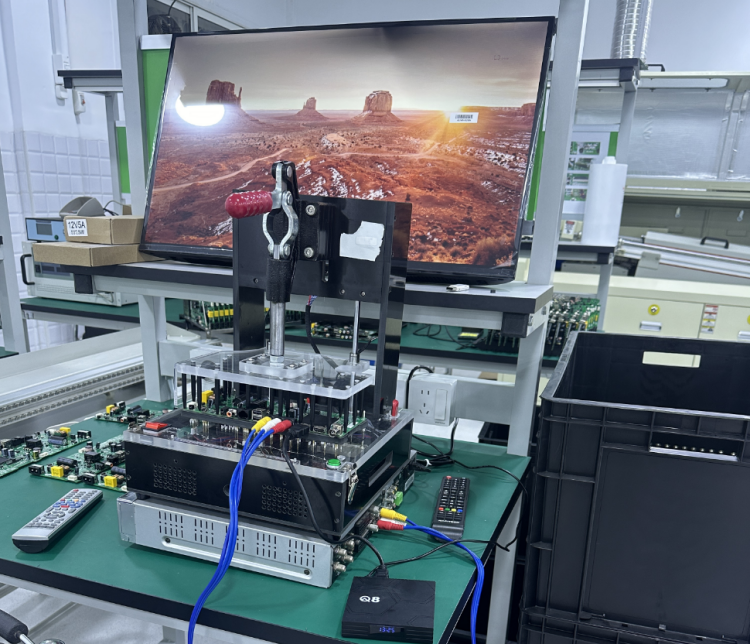

• 3 toiminnallista testaajaa

• 1 laatutarkastaja

Upota tuotantokapasiteetti ja tehokkuus

• Esimerkki: Piirilevylle 230 mm × 198 mm, 24-reikäkomponenttilla levyä kohden (2-paneelin kokoonpano):

• Käyttämällä kiinnitystä 340 mm × 280 mm mitat

• Aaltojuotosnopeus: 1200 mm/min

• Tuotantoaste: 320 PCB: tä tunnissa

• Energiankulutus: 7 kW/h, kaasunkulutuksen ollessa 3-5m³/h

Lisäprosessit TV -piirilevyn laadunvarmistukseen:

SMT: n ja DIP -kokoonpanon lisäksi lisävaiheet ovat välttämättömiä korkeimpien laatustandardien varmistamiseksi:

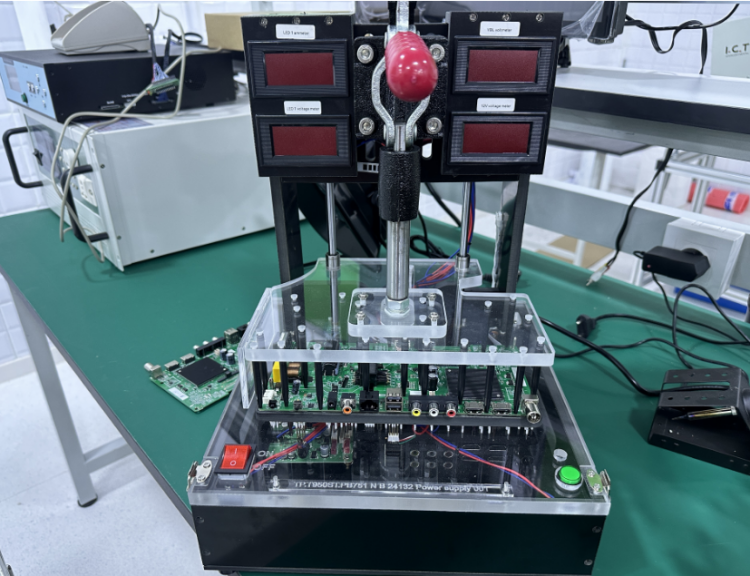

I.C.T -testaus :

● Juotosliitosten ja komponenttien eheyden alkuperäinen tarkastus piirin sisäisen testaajien avulla.

● Juotosliitosten ja komponenttien eheyden alkuperäinen tarkastus piirin sisäisen testaajien avulla.

● Eri tuotemalleille tarvittavat räätälöidyt testivalaisimet.

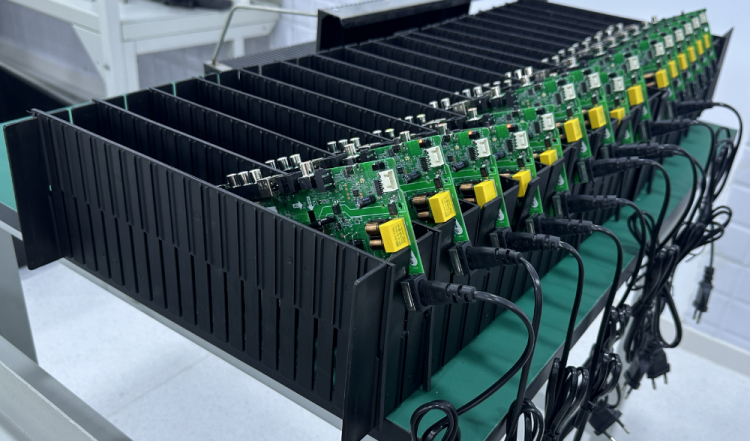

Ikääntymistesti:

● Varmistaa TV-piirilevyjen pitkäaikaisen luotettavuuden.

● Vakiotestauksen kesto: 72 tuntia.

● Voidaan suorittaa ikääntymistelineiden tai yksinkertaisempien testiasetusten avulla.

Äly-TV-tekniikan nopean kehityksen myötä edistyksellinen SMT & Dip -tuotantolinja on ratkaisevan tärkeä korkealaatuisten TV-piirilevyjen valmistukseen. Yhden luukun Smart Factory -ratkaisumme tarjoaa päähän -tukea PCB-kokoonpanolaitteesta ja aaltojuotosta testauskoneeseen ja laadunvarmistukseen.

Hyödyntämällä huippuluokan automatisointia ja tiukkoja testausmenettelyjä autamme valmistajia saavuttamaan korkean tuotannon tehokkuuden, luotettavuuden ja kustannustehokkuuden älytelevision emolevyn valmistuksessa.

Ota yhteyttä meihin saadaksesi lisätietoja täydellisistä älykkäistä tehdasratkaisuista.
