ICT丨Täysin automaattinen DIP-tuotantolinja elektroniikkavalmistukseen

Jakaa:

I.C.T丨Täysin automaattinen DIP-tuotantolinja elektroniikkavalmistukseen

I.C.T丨Täysin automaattinen DIP-kokoonpanolinja elektroniikkavalmistukseen

Tarvitsetko luotettavan piirilevyn kokoonpanolinjan?Huippulaadukkaissa ratkaisuissamme käytetään edistynyttä teknologiaa ja ammattitaitoista tiimiä tehokkaan, tarkan kokoonpanon ja laadukkaiden tulosten varmistamiseksi joka kerta.Luota meihin kaikissa piirilevyn asennustarpeissasi.

Malli:
I.C.T DIP -tuotantolinja
Brändi:
I.C.T
Koodi:
DIP Production Line

Saatavuustila:

Määrä:



Tiedustella Lisää ostoskoriin

I.C.T丨Täysin automaattinen DIP-tuotantolinja elektroniikkavalmistukseen

Yleiskatsaus

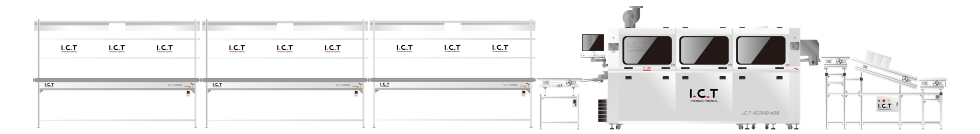

Vakio DIP-tuotantolinja 6 metrin syöttölinjalla

ICT DIP -tuotantolinja 01

3 m lisäysviiva * 3 → Wave Loader → Wave Soldering Machine → Wave Unloader

Ota yhteyttä meihin saadaksesi lisää DIP-linjaratkaisuja >>>>

Tuotteen kuvaus

Korkealaatuisten painettujen piirilevyjen (PCB) valmistukseen liittyy intensiivisiä prosesseja, kuten tiukkaa tarkastusta, uudelleenkäsittelyä, asennusta ja valikoivaa juottamista. Vastatakseen näihin haasteisiin I.C.T tarjoaa täysin automaattisen DIP:n tuotantoa Linja. Tämä järjestelmä on suunniteltu minimoimaan kustannukset, parantamaan tarkkuutta ja tuottavuutta sekä virtaviivaistamaan piirilevyjen valmistusta ja tarkastusta alusta loppuun.

DIP-lisäyslinja (manuaalinen ja automaattinen)

Manuaalinen tai automatisoitu laite lisää komponentteja piirilevylle valmiiksi porattuihin reikiin. Normaali DIP tuotantoa linjassa on tyypillisesti kolme 3 metriä pitkää asennuslinjaa, mikä varmistaa tehokkaan ja tarkan komponenttien sijoittelun.

* Yksi tai molemmat puolet kuljettimen vieressä.

* Taiwan Moottorikäyttöinen ketju

* Vakiopituus on 3 metriä, yksi työpiste per metri, yhteensä kolme työasemaa.

* 40w valaistus, FSL-lamppu, Johto 1,5⊃2;, Alaosaohjaus.

PCB Wave Loader

Wave Loader on vastuussa PCB-levyn automaattisesta siirtämisestä siihen asennettujen komponenttien kanssa aaltojuotoskoneeseen. Se vähentää manuaalista käyttöä ja parantaa tuotannon tehokkuutta.

* Automatisoitu piirilevyn lataus, mikä vähentää manuaalista käyttöä.

* Tarkka telakointiaaltojuottoprosessi.

* Paranna tuotannon tehokkuutta.

Lisätietoja >>

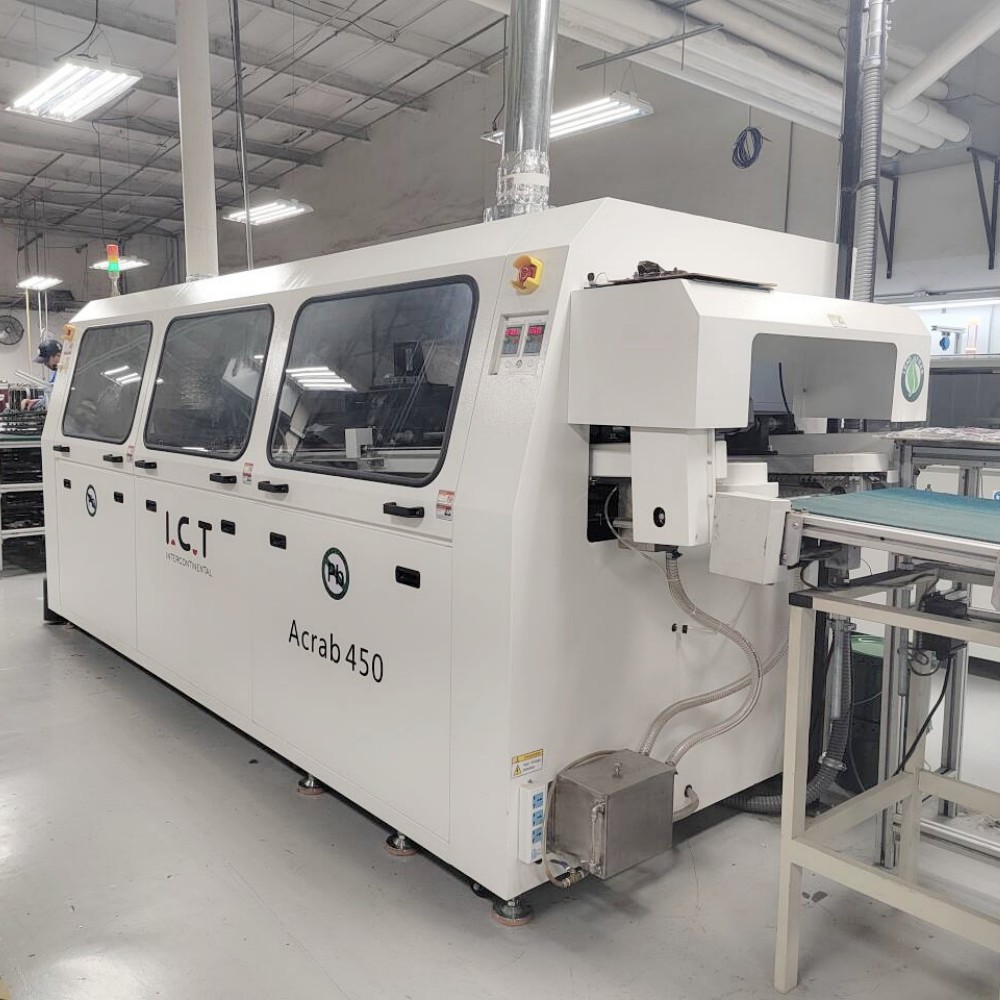

Aaltojuotoskone ja valikoiva aaltojuotoskone

Wave juotoskone

Selektiivinen aaltojuotoskone

Aaltojuotto on yksi DIP-tuotantolinjan ydinlaitteistoista. Aaltojuottaminen saa komponenttien nastat kiinnitettyä tiukasti piirilevyn alustaan viemällä piirilevyn sulaneen juotosharjan läpi. Tämä prosessi on erittäin tärkeä, koska se pystyy käsittelemään useita juotosliitoksia samanaikaisesti, mikä varmistaa juotteiden laadun ja johdonmukaisuuden juottaminen.

Perinteisen aaltojuotoksen lisäksi DIP-tuotantolinjalla voi olla myös valikoivaa aaltojuottoa. Tätä prosessia käytetään ensisijaisesti komponenteille tai osille, joiden on vältettävä suoraa kosketusta aallon kanssa, kuten komponentit, jotka on jo asennettu Surface Mount Technology (SMT) -tekniikalla, kuten QFN-pakatut sirut.

DIP-tuotantolinjalla selektiivinen aaltojuotto täydentää perinteistä aaltojuottoa tarjoamalla joustavuutta erilaisiin piirilevykokoonpanovaatimuksiin.

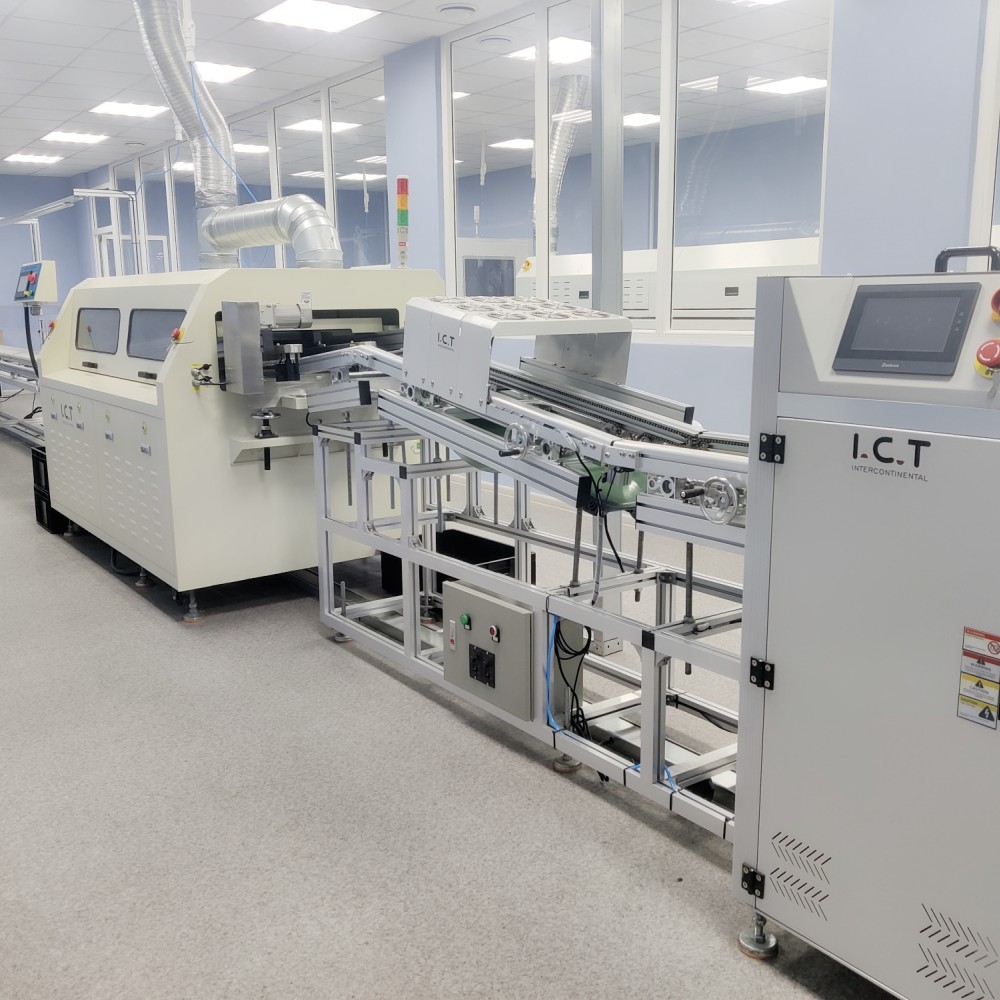

PCB Wave Unloader

jälkeen juottaminen on valmis, aaltojuotoskone vastaanottaa piirilevyn ja siirtää sen seuraavaan prosessiin. Tämä varmistaa, että hitsattu piirilevy voidaan siirtää turvallisesti ja nopeasti seuraavaan vaiheeseen myöhempää asennusta tai testausta varten.

FAQ: DIP-tuotantolinja

K: Mitä voimme tehdä sinulle?

V: Yhteensä SMT-koneet ja SMT/DIP/pinnoitusratkaisu, ammattimainen tekninen tuki ja palvelu.

K: Oletko kauppayritys vai valmistaja?

V: OEM- ja ODM-palvelu on saatavilla.

K: Mikä on toimituspäiväsi?

V: Toimituspäivä on noin 45 päivää maksun vastaanottamisesta, tarkka aika riippuu tilauksesta.

K: Miksi valita meidät?

V: Johtava SMT-toimittaja Kiinassa; Kaupan vakuutus USD 560 000+; Ammattimainen myynnin jälkeinen palveluryhmä.

K: Tarjoatko myynnin jälkeistä palvelua?

V: I.C.T tarjoaa kattavan myynnin jälkeisen palvelun, joka sisältää asennus-, käyttöönotto-, koulutus- ja huoltotuen.

K: Voiko laitteita räätälöidä?
