Suomalainen  |
ICT-SS550
I.C.T
| Määrä: | |
|---|---|

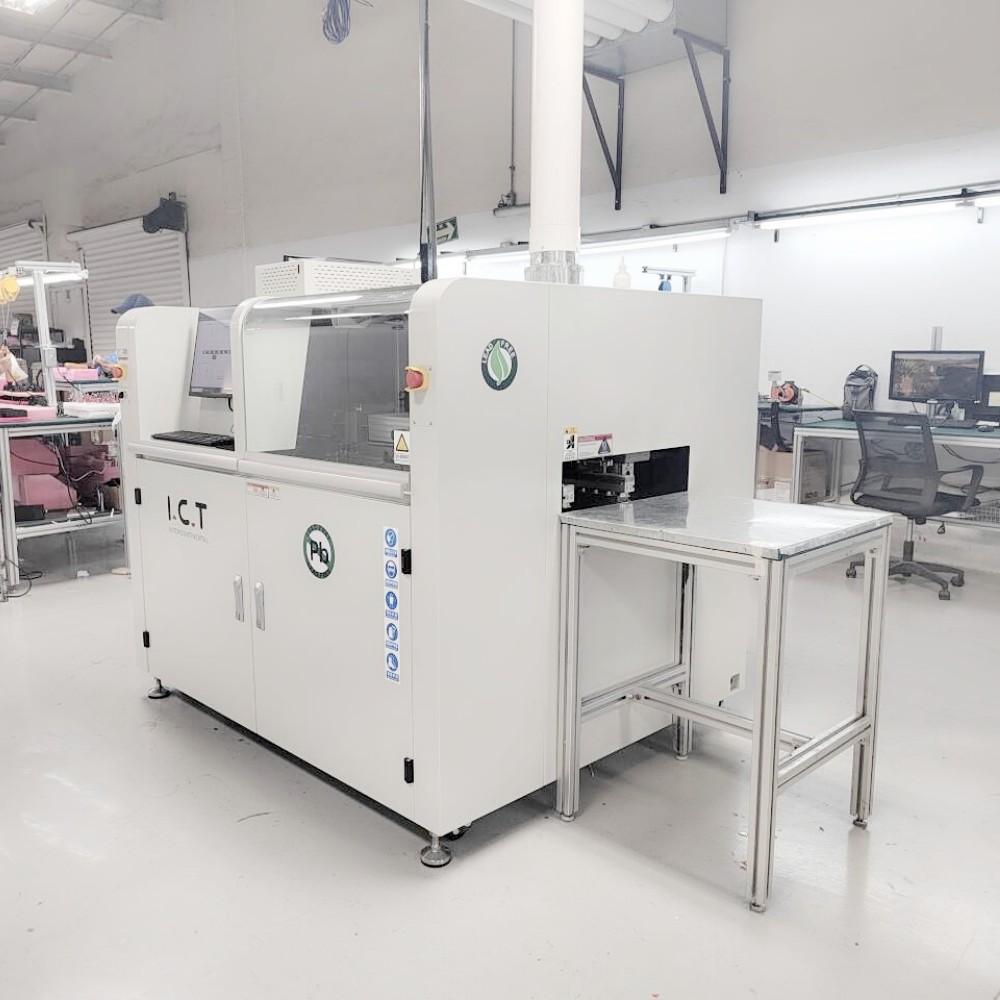

| Online-selektiivinen aallon juotoskone
Selective Wave Soldering Machine, jonka ICT on kehittänyt ja kokoanut Kiinassa, on huipputehokas laite, joka on suunniteltu joustaviin, suuren volyymin juotosprosesseihin. Siinä on ainutlaatuinen muotoilu, jossa piirilevy pysyy paikallaan ruisku- ja juotosalustan liikkuessa, mikä varmistaa tehokkaan ja vakaan hitsauksen.
Konetta ohjaa täysin PC, joten käyttäjät voivat asettaa ja tallentaa parametreja, kuten liikeradat, juotteen lämpötila ja juoksutusainetyyppi, mikä varmistaa erinomaisen jäljitettävyyden ja toistettavan laadun. Sen modulaarinen SMEMA-verkkokuljetus tukee erilaisia tuotantolinjakokoonpanoja. Automaattisen aallonkorkeuden kalibroinnin ja CCD-merkin paikannuksen ansiosta se säilyttää korkean tarkkuuden. Yli 25 vuoden kokemuksella ICT tarjoaa luotettavia ratkaisuja yli 1600 asiakkaalle 72 maassa, mikä tekee tästä koneesta luotettavan valinnan piirilevyjen ja autoelektroniikan valmistukseen.
| DIP-linjan varusteluettelo

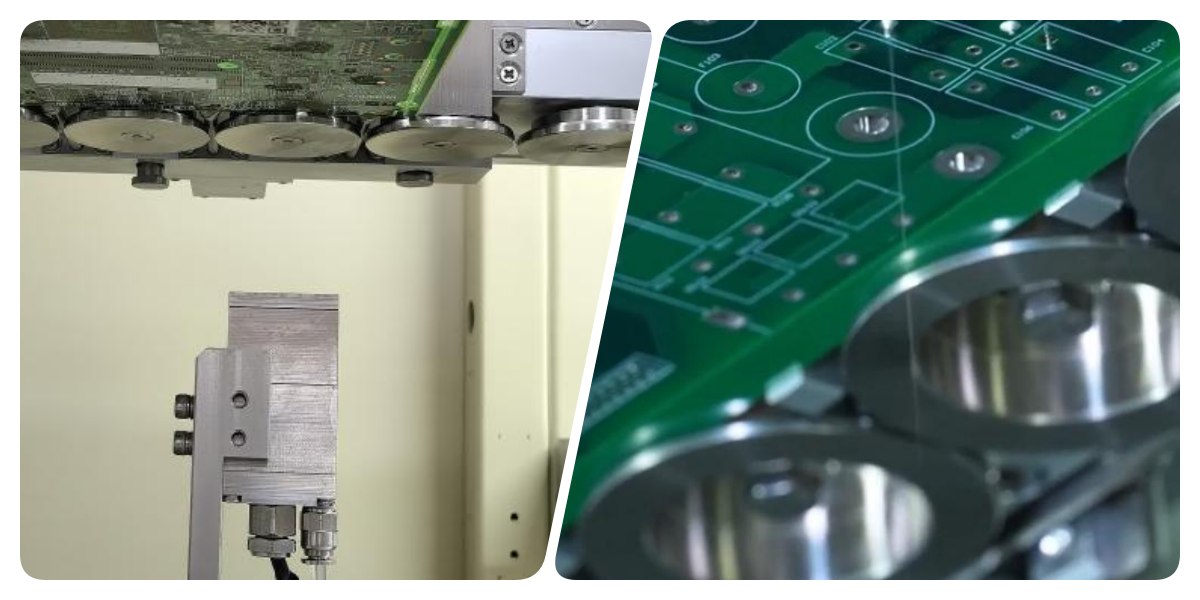

Selective Wave -juotoskoneessa on huippuluokan sulatusjärjestelmä tarkkaan levitykseen. Se käyttää korkeataajuista pulssiruiskutusventtiiliä tuottamaan pieniä, tasaisia virtauspisteitä, joiden kiintoainepitoisuus on alle 10 %, mikä varmistaa optimaaliset virtaustulokset. Painesäiliö ylläpitää vakaata vuopainetta käytöstä riippumatta, kun taas suihkuventtiilin alla oleva tarjotin kerää jäännökset helpottamaan huoltoa. Suutin, joka on asennettu XY-alustalle 0,02 mm:n toistettavuudella ja japanilaisilla SMC-pneumaattisilla komponenteilla, tarjoaa luotettavan ja tehokkaan suorituskyvyn.

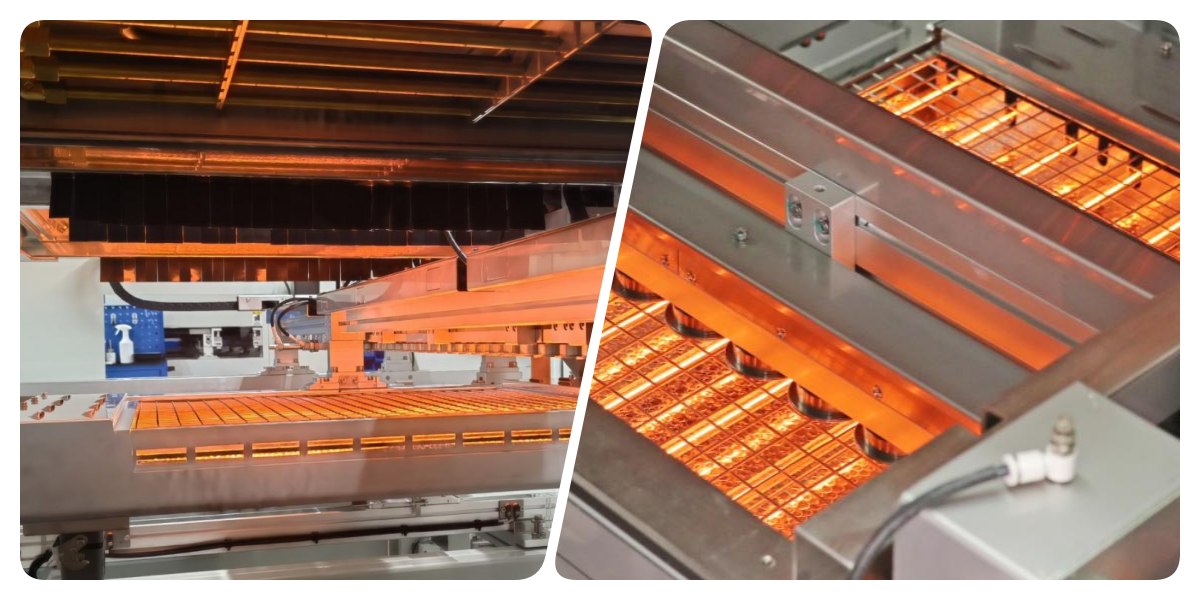

Esilämmitysjärjestelmä on suunniteltu parantamaan hitsaustehokkuutta vankalla asetuksella. Se sisältää vakiona esilämmityksen pohjassa ja säädettävän IR-lämmittimen päällä tehokkaan ja vakaan lämmönjohtavuuden takaamiseksi. Rakenne maksimoi esilämmitysalueen, ja ympärillä oleva korkean lämpötilan puuvilla varmistaa tasaiset lämpötilat. Huippumerkkisten lämpöä tuottavien osien ja työkaluvapaan huoltoliitännäisen suunnittelun ansiosta se tarjoaa vaivatonta huoltoa keskeytymättömään tuotantoon.

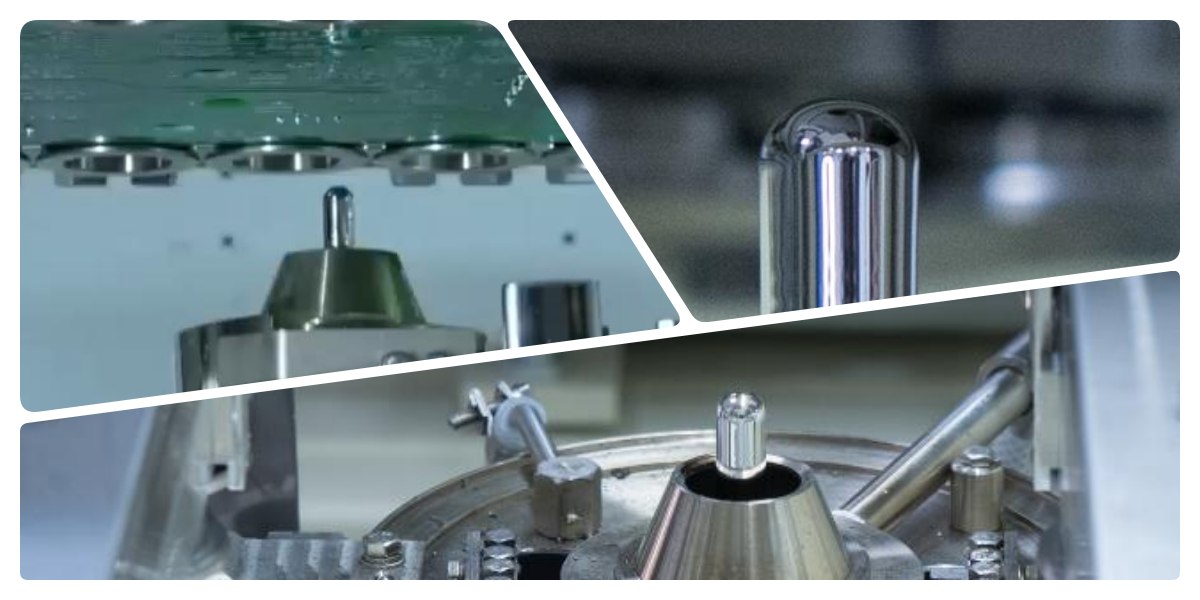

Juotosjärjestelmä tarjoaa erinomaisen suorituskyvyn edistyneellä tekniikalla. Sähkömagneettinen pumppu varmistaa juotoshuipun vakauden ja luotettavuuden, kun taas ohjelmisto ohjaa juotoslämpötilaa, N2-lämpötilaa, aallonkorkeutta ja kalibrointia. Titaaninen juotosastia yhdistettynä valurautalämmittimeen estää vuodot ja kuumenee nopeasti. N2-online-lämmitysjärjestelmä parantaa kastumista ja vähentää kuonaa varmistaen laadukkaat juotosliitokset.
Voimansiirtojärjestelmä tarjoaa kestävyyttä ja vakautta saumattomaan toimintaan. Se on valmistettu erikoismateriaaliprofiileista ja harkitusta suunnittelusta, ja se sisältää kolmiosaisen rullamoduulin ja PCBA-sivu/yläpuristinjärjestelmän levyjen kiinnittämiseksi. Paksutettu räätälöity kisko tukee 20 kg:n kuormaa ja jokaista kuljetusaluetta ohjataan itsenäisesti japanilaisilla moottoreilla ja pneumatiikalla, mikä varmistaa tarkan, törmäysttömän liikkeen.
Ohjausjärjestelmä tarjoaa luotettavan ja laajennettavan suorituskyvyn. Siinä on PLC+-moduulin huippuluokan väyläohjausjärjestelmä, joka on yhteensopiva CE- ja Industry 4.0 -standardien kanssa, mikä lisää kapasiteettia ja vakautta. Se on varustettu maailmanlaajuisilla korkealaatuisilla sähköosilla ja Cat-6-verkkokaapeleilla, mikä takaa nopean viestinnän ja reagoivan toiminnan, mikä tekee siitä vankan perustan koneelle.

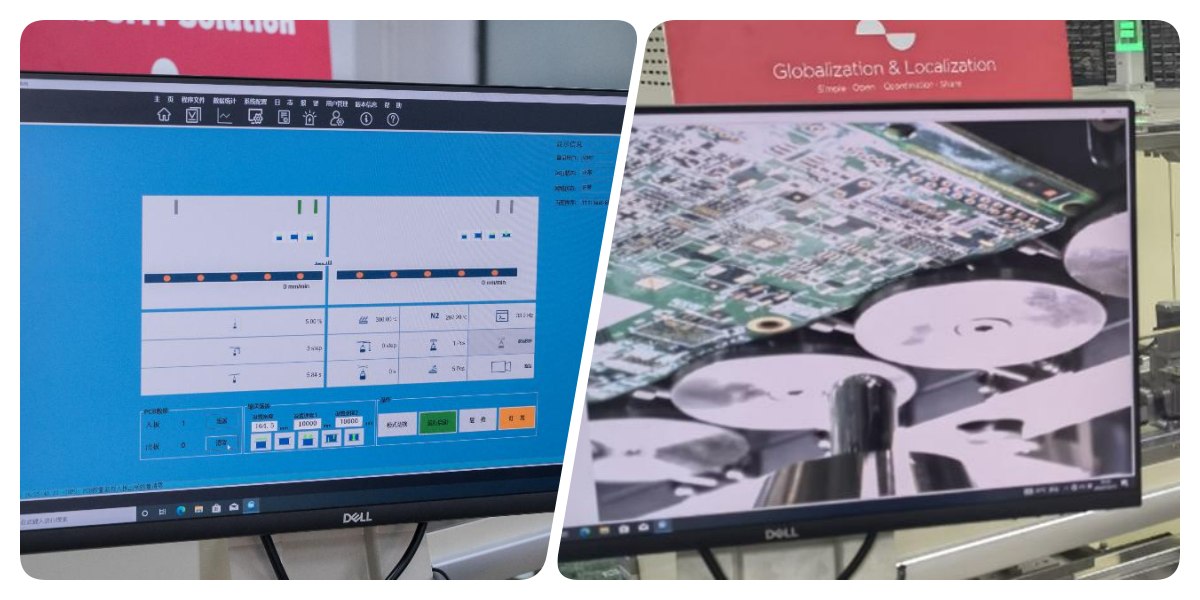

Käyttöjärjestelmä parantaa käytettävyyttä intuitiivisella suunnittelulla. Se tarjoaa ohjatun ohjelmointitilan, jossa on nopea CCD-ohjelmointi ja automaattinen suutintunnistus tehokkuuden parantamiseksi. Kuvaohjelmointi mahdollistaa koordinaattien korjauksen ja varmennuksen, kun taas reaaliaikainen datan visualisointirajapinta mahdollistaa yhden painikkeen vaihtamisen CCD-juottamisen valvontaan. Saatavilla useilla kielillä, kuten kiinaksi, englanniksi ja japaniksi, se sopii maailmanlaajuiselle yleisölle.
| Erittely
| Online-selektiivinen aallon juotoskone | ||||
| Malli | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| Modulaarinen online-tilassa | Ruiskutus + esilämmitys ja juottaminen | Ruiskutus + Esilämmitys + Juotos | Ruiskutus + Esilämmitys + Juotos + Juotos | Ruiskutus + Esilämmitys + Juotos + Juotos + Juotos |
| Juotosjärjestelmä | ||||
| Suuttimen määrä | 1 | 1 | 2 | 3 |
| Juotosastian määrä | 1 setti | 1 setti | 2 settiä | 3 settiä |
| Double Pot (valinnainen) | N/a | Vaihtoehto | Vaihtoehto | Vaihtoehto |
| Juotospotin teho | 2,35 kW | 2,35 kW | 4,70 kW | 7,05 kW |
| Flux System | ||||
| Flux -varastosäiliö | 1L | 1L | 2L | 2L |
| Flux -tuki | Flux -hälytys, automaattinen | |||
| Ruiskutussuutin | Saksa Jet Valve (piste- ja linjaruiskutus) 1 sarja | |||
| Suihkutussuuttimen koko | 130um (180um, 210um vaihtoehto) | |||
| Ruiskutusnopeus | 0 ~ 20 mm/s | |||
| Suihkusuuttimen liikenopeus | 0 ~ 400 mm/s | |||
| Esilämmitysjärjestelmä | ||||
| Esilämmitystila | Kuuma ilma ja ir | Kuuma ilma ja ir | Kuuma ilma ja ir | Kuuma ilma ja ir |
| Esilämmitysalue | L500*L500mm | L500*L500mm | L500*L500mm | L500*L500mm |
| Esilämmitysalue | Kuuma ilma ylhäällä: 2, alhainen IR: 1 | |||
| Pohja esilämmitysteho | Max.12kw | |||
| Top Esilämmitysteho | Max.6kw | |||
| Lämpenemisaika | Noin 15 min (asetus 150 ℃) | |||
| Ohjaustila | PC+PLC | |||
| Kuljetusjärjestelmä | ||||
| PCB-koko (kiinnikkeen kanssa) | 120 * 60 ~ 500 * 500 mm | |||
| Piirilevyn vaihto | verkossa | |||
| PCB ylävälys | 120 mm | |||
| Kuljetuskorkeus | 900 ± 20 mm | |||
| Kuljetusleveys | 60 ~ 500 mm | |||
| Mitat: mm | L1850*L1850*H1480 | L2560*L1750*H1480 | L2560*L1950*H1480 | L2600*L1950*H1480 |
| Paino | Noin: 800kg | Noin: 1200kg | Noin: 1300kg | Noin: 1500kg |
| DIP-linjan varusteluettelo

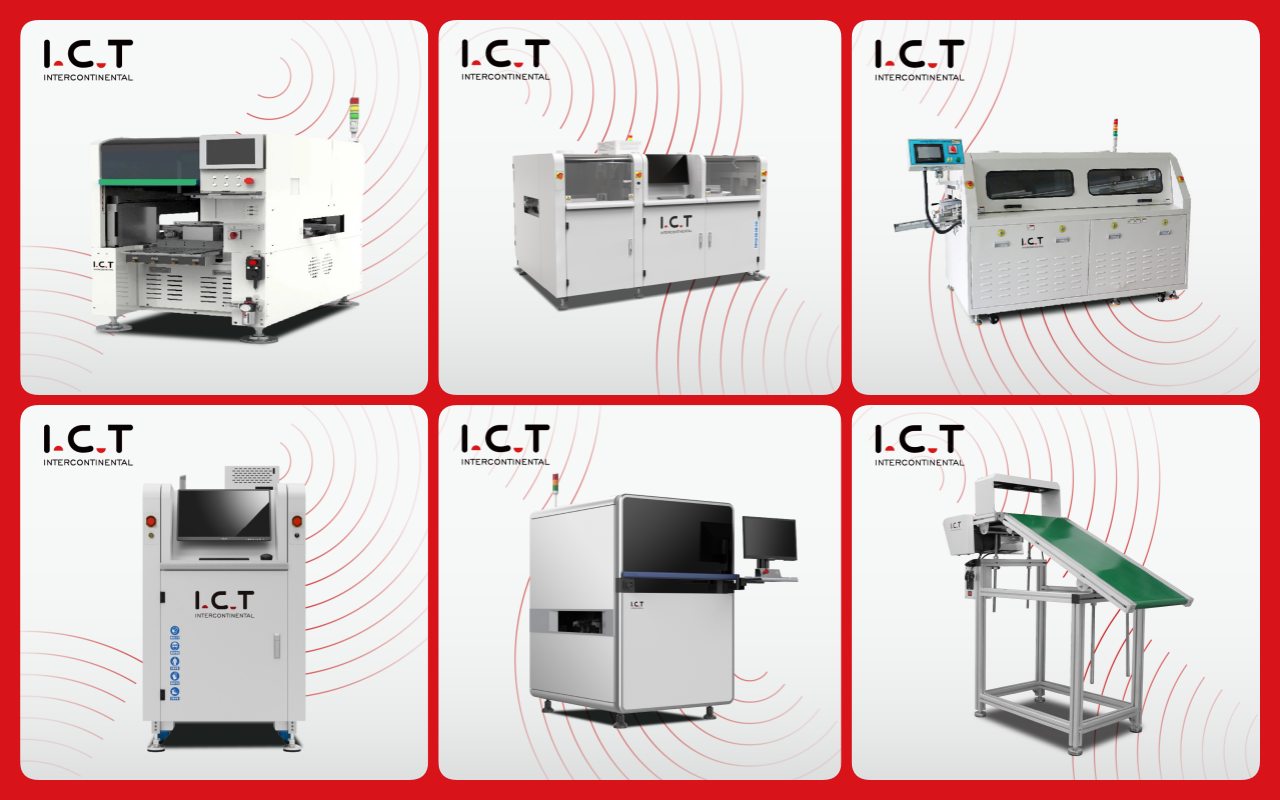

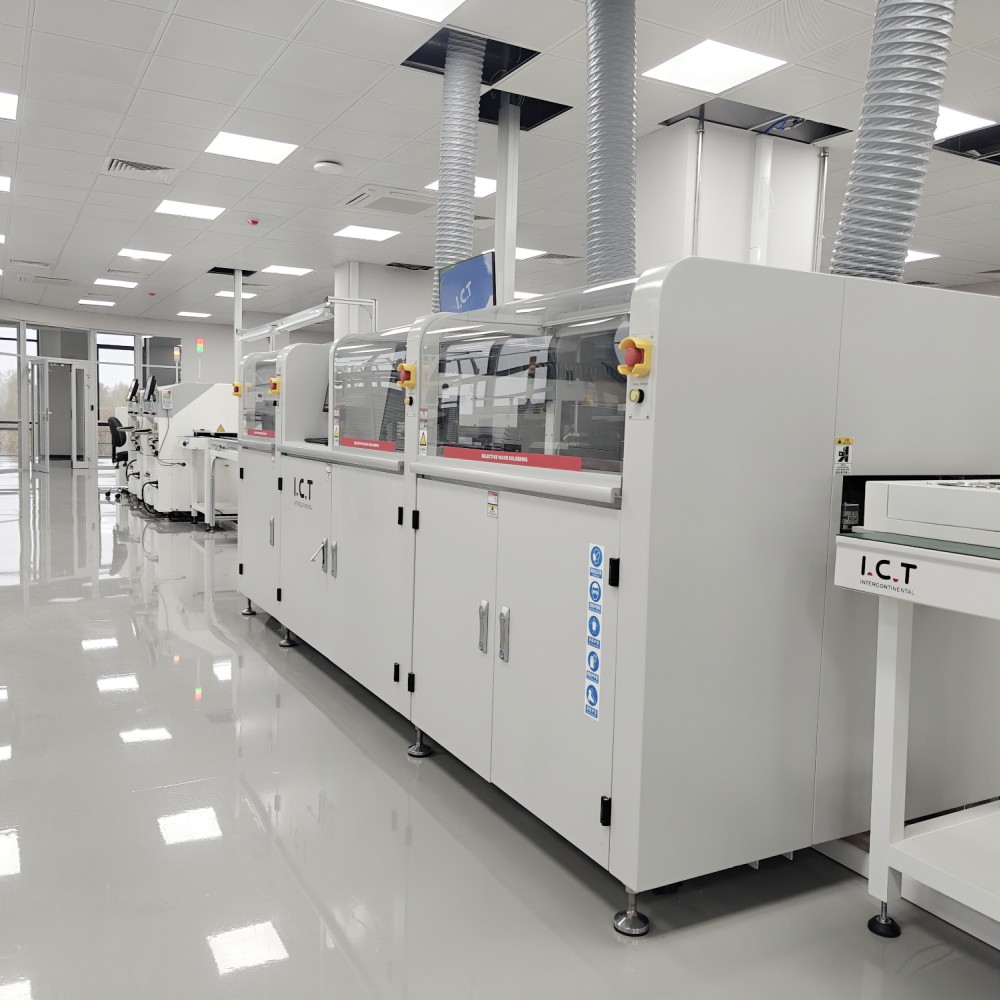

DIP-tuotantolinjamme tarjoaa edistyneitä työkaluja tehokkaaseen ja tarkkaan piirilevykokoonpanoon. Täysin automatisoitu DIP-linja sisältää DIP-asennuslinjan komponenttien tarkkaa sijoittelua varten, aaltolataimen sujuvaan piirilevyn sisääntuloon, aallonpurkaimen turvalliseen poistoon ja kokoonpanohihnalinjan lopputarkastuksia varten. Tämä korkealaatuinen PCB DIP -tuotantolinja varmistaa vakaan toiminnan, luotettavan THT-asennuksen ja kustannustehokkaan kokoonpanon, joka täyttää teollisuuden monipuoliset tarpeet. Modulaarisen suunnittelun ja ICT:n maailmanlaajuisen tuen ansiosta se lisää tuottavuutta reiän läpikäytävissä tehtävissä.
| Asiakkaan menestysvideo
Vuonna 2024 ICT-insinöörit matkustivat Eurooppaan tarjoamaan huoltopalvelua autojen akkuja valmistavalle yritykselle ja esittelivät Selective Wave Soldering Machine SS550:n 4-sylinterisen valikoivan juottamisen esittelyllä. Videolla korostui koneen vakaa aaltokalibrointi ja laadukkaat juotosliitokset. Asiakkaan lopputuote, autojen akkukomponentit, oli selkeästi esillä ja osoitti kuinka laitteet lisäsivät tuotannon tehokkuutta ja laatua. ICT:n ammattimainen palvelu ja koneen suorituskyky saivat paljon kiitosta, mikä kuvastaa maailmanlaajuista tukivoimaamme.
| Ammattitaitoinen palvelu ja koulutus
ICT tarjoaa kattavaa palvelua ja koulutusta asiakkaan mielenrauhan takaamiseksi. Palveluihimme kuuluvat laitteiden asennus, huolto ja tekninen tuki, ja insinöörit antavat paikan päällä räätälöityä opastusta tarpeisiisi. Koulutus kattaa käytön, parametrien asetukset ja vianmäärityksen nopeaa hallintaa varten. Tarjoamme myös etäapua ja säännöllisiä optimointivinkkejä sopeutuaksemme tuotannon muutoksiin. 25 vuoden kokemuksella ICT on sitoutunut rakentamaan pitkäaikaisia kumppanuuksia ja parantamaan tehokkuuttasi.
| Asiakkaan kiitosta

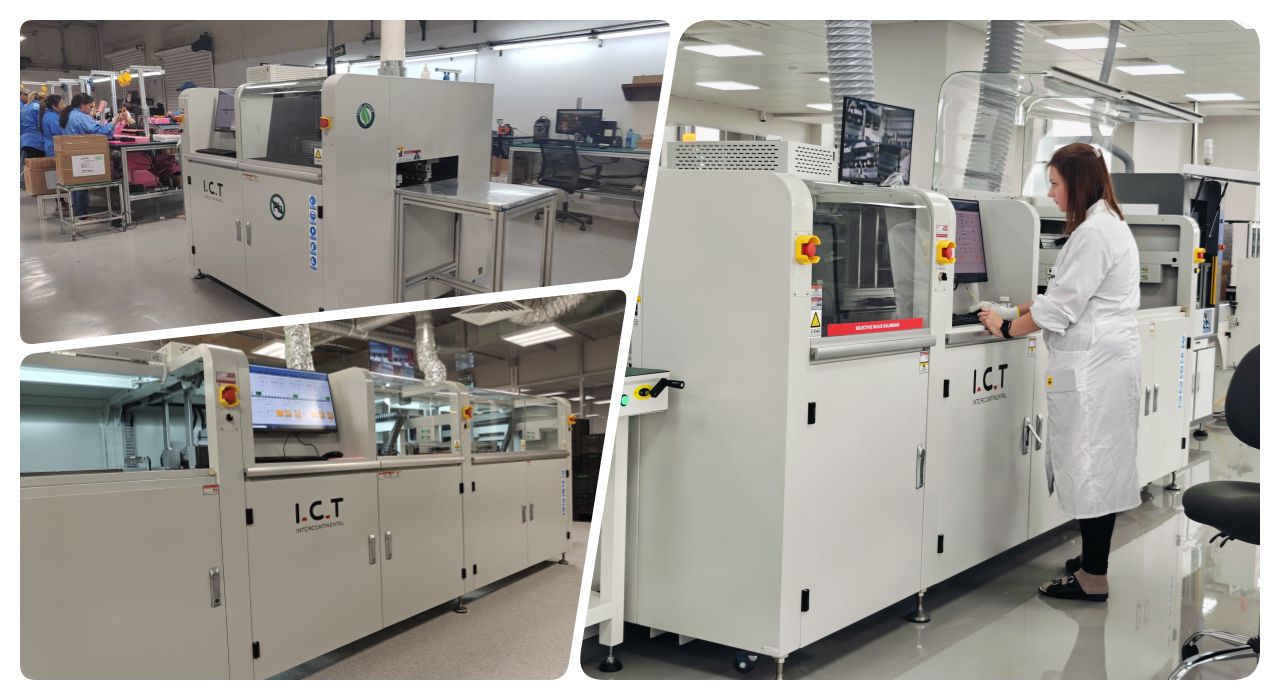

Asiakkaat kiittävät ICT-insinöörejä heidän ammattitaitostaan ja nopeista vastauksistaan. Koneen tehokas hitsaus ja vakaa suorituskyky ovat laajalti arvostettuja keskeisinä tuotannon voimavaroina. Huolellinen pakkausmme takaa turvallisen toimituksen, kun taas nopea ongelmanratkaisu saa jatkuvaa suosiota, mikä vahvistaa asiakkaiden luottamusta ICT:hen
| Toimialan sertifioinnit
ICT:llä on kansainväliset sertifikaatit, kuten CE, RoHS ja ISO9001, jotka vahvistavat, että laitteemme täyttävät maailmanlaajuiset turvallisuus- ja laatustandardit. Omistamme myös useita patentteja, jotka esittelevät innovaatioita valikoivassa juotostekniikassa. Nämä valtuudet heijastavat ICT:n omistautumista laatuun ja asiakkaiden luottamukseen.
| Tietoa ICT-yrityksestä ja -tehtaasta
ICT on johtava yritys, jolla on omaa tutkimus- ja kehitystoimintaa sekä tuotantoa ja joka työllistää suuren tiimin, joka on kasvanut nopeasti viime vuosina. Palvelemme yli 1600 asiakasta 72 maassa, ja niitä tukee tehdas, jossa on tiukat testausprosessit ja vankka laadunhallintajärjestelmä. 25 vuoden kokemuksella ICT jatkaa innovointia ja tarjoaa luotettavia ratkaisuja maailmanlaajuiselle elektroniikkateollisuudelle.
