Suomalainen
| Tekniset | tiedot |
|---|---|

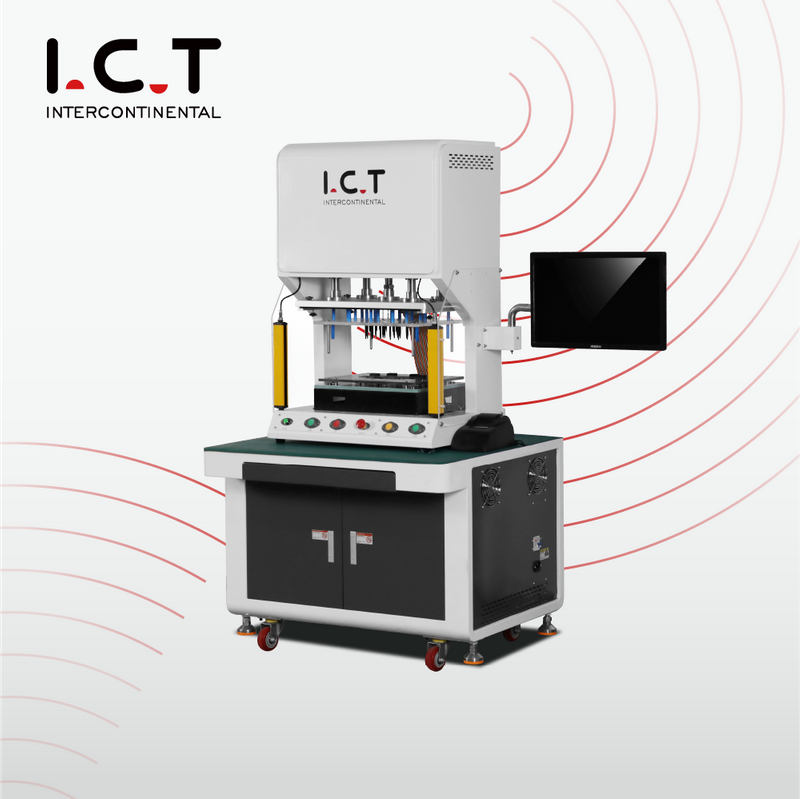

| Malli | ICT-Q518D |
| Piirilevykoko | 500 * 380 mm (vakio) |
| Testipisteet | 256 pistettä (vakio, 1024 pistettä valinnainen) |
| Testinopeus | 0,5 s / 1024 pistettä (avoin/lyhyt) |
| 2ms ~ 40ms/askel (komponentti) | |
| Vaihda korttia | 128 / potti |
| Eristetyt pisteet | 10/kärry |
| Testialue | Resistanssi: 0,1Ω ~ 40MΩ |
| Kapasitanssi: 1pf ~ 40MF | |
| Induktanssi: 1μH ~ 50H | |
| Diodit: 0,1V ~ 6V | |
| Stabiloitu jännitediodi: 0,1V ~ 15V | |
| VCE-kyllästymisen mittaus 3 terminaalissa | |
| AC jännite | 10mVpp ~ 2500mVpp |
| DC jännite | 10mV ~ ±1250mV |
| AC/DC virta | 10μA ~ 20mA |
| Testitaajuus | AC 100 ~ 100KHz |
| Elektrolyyttikondensaattorin napaisuustesti | 3-pään testi |
| SMD tyhjä juotostesti | Valinnainen SMD:n avoin/short & tyhjä juotostesti |
| Mittausmenetelmä | Monitaajuustesti tai amplitudivaihemenetelmä |
| Pääprosessori | PC-yhteensopiva |
| Käyttöjärjestelmä | Win7 (englanninkielinen versio) |
| Ilmanpaine | 3-6 kg/cm² |
| Virtalähde | AC 100-240V, 50/60Hz, 3Kw |
| Ulottuvuus | 8308301600mm |
| Paino | Noin 170kg |
| Vakiovarusteet | Testeri (1 setti), kiinnike (1 kpl), tulostin (1 setti) |
* ICT jatkaa laatua ja suorituskykyä, teknisiä tietoja ja ulkonäköä voidaan päivittää ilman erityistä ilmoitusta.
| SMT-linjan laiteluettelo
ICT tarjoaa kattavia SMT-tuotantolinjaratkaisuja, jotka kattavat koko elektroniikan valmistusprosessin alusta loppuun. Järjestelmämme integroivat levyjen käsittelyn, juotospastan tulostuksen, nopean komponenttien sijoituksen, tarkastuksen, uudelleenjuottamisen ja joustavat paneelien irrotusvaihtoehdot, mukaan lukien PCB Manual Depaneling Router Machine pienempiä tuotantotarpeita varten. Tuemme asiakkaitamme täydellisessä tehdassuunnittelussa, laitevalinnassa, ammattimaisessa asennuksessa, operaattorikoulutuksessa ja jatkuvassa optimoinnissa. Tämä kokonaisvaltainen lähestymistapa auttaa älypuhelin-, auto-, lääke- ja kulutuselektroniikkateollisuuden valmistajia saavuttamaan korkeamman tehokkuuden, tasaisen laadun ja vahvan kilpailuedun nykypäivän markkinoilla.
| Tuotteen nimi | Käyttötarkoitus SMT-linjassa |
|---|---|
| SMD piirilevyn kokoonpanolinja | Avaimet käteen -periaatteella Täysautomaattinen SMT-kokoonpanolinja |
| SMT lipaskuormaaja | Lataa automaattisesti paljaat piirilevyt linjalle. |
| Juotospastatulostin | Tulostaa juotospastan PCB-tyynyille tarkasti. |
| SMT-kokoonpanokone | Kiinnittää komponentit PCB-levyihin tarkasti. |
| BGA reflow uuni | Sulata juotetta kiinteiden liitosten muodostamiseksi. |
| Asiakkaan menestysvideo
SMT-tuotantolinjan asennus Portugalissa
Vuonna 2026 ICT asensi onnistuneesti täyden SMT-tuotantolinjan portugalilaiselle asiakkaalle, joka on erikoistunut autoelektroniikkaan, erityisesti autojen valoihin ja ohjaimiin. Sarjaan sisältyi off-line ICT Tester, joka on integroitu muihin SMT-laitteisiin, kuten keräilykoneisiin ja reflow-uuneihin. Insinöörimme tarjosivat paikan päällä koulutusta ja teknistä tukea varmistaen sujuvan toimituksen ja täyden toiminnan. Asiakas ilmaisi tyytyväisyytensä laitteidemme tehokkaan integroinnin ansiosta parantuneeseen toiminnan tehokkuuteen, vähentyneeseen seisokkiaikaan ja virtaviivaistettuihin tuotantoprosesseihin.
| Palvelu ja koulutustuki
Tieto- ja viestintätekniikan lähestymistapa ylittää pelkän laitteiden toimittamisen; Tarjoamme täydellisiä tehdasratkaisuja SMT-, DIP- ja Coating-linjoille. Insinöörimme tarjoavat täyden linjan integrointituen, mikä varmistaa, että jokainen tuotantolinjasi kone toimii saumattomasti. Tarjoamme perusteellisen koulutuksen käyttöön, ylläpitoon ja vianetsintään varmistaaksemme, että tiimisi on hyvin valmistautunut käsittelemään koko prosessia. 24/7-etätuella varmistamme sujuvan toiminnan koko tuotantosyklin ajan, mikä auttaa sinua saavuttamaan maksimaalisen tehokkuuden ja vähentämään seisokkeja.
| Mitä asiakkaamme sanovat
Asiakkaat kertovat jatkuvasti olevansa erittäin tyytyväisiä ICT:n integroituihin ratkaisuihin. Tarjoamalla täydellisiä SMT-linjaratkaisuja, mukaan lukien off-line ICT Tester, autamme valmistajia parantamaan tuotantotehokkuutta ja ylläpitämään korkeaa laatustandardia. Asiakkaat arvostavat reagoivaa tukeamme, sujuvaa asennusprosessiamme sekä laitteidemme luotettavaa ja tehokasta toimintaa, mikä vähentää seisokkeja ja virtaviivaistaa tuotantoa.
| Sertifikaatit ja standardit
ICT:n off-line ICT Tester on täysin sertifioitu täyttämään kansainväliset standardit, mukaan lukien CE, RoHS ja ISO9001. Nämä sertifikaatit takaavat laitteidemme turvallisuuden, ympäristövaatimustenmukaisuuden ja laadun ja varmistavat, että ne noudattavat maailmanlaajuisia säännöksiä. Sertifioiduilla laitteilla koko SMT-tuotantolinjallasi autamme sinua ylläpitämään korkeimmat laatu- ja luotettavuusstandardit täyttäen samalla alan vaatimukset.
| Tietoa ICT-yrityksestä ja -tehtaasta
ICT on maailman johtava täysin integroitujen SMT-, DIP- ja pinnoitusratkaisujen tarjoaja. Yli 20 vuoden kokemuksella olemme erikoistuneet kokonaisten tehdasasetusten suunnitteluun, valmistukseen ja tukemiseen. Tiimimme työskentelee tiiviissä yhteistyössä asiakkaiden kanssa räätälöidäkseen ratkaisuja, jotka vastaavat erityisiä toiminnallisia tarpeita. Alkusuunnittelusta asennukseen ja jatkuvaan tukeen varmistamme, että kaikki tuotantolinjasi komponentit toimivat harmonisesti, vähentäen seisokkeja ja parantaen yleistä tehokkuutta. Ratkaisumme ovat auttaneet asiakkaita yli 70 maassa optimoimaan tuotantoprosessinsa.
Mikä on In-Circuit Test (ICT)? Lisätietoja >>
