Suomalainen  |
SM471plus
Hanwha
| Määrä: | |
|---|---|
| Luotettava Samsung Pick and Place -kone
Hanwha rakentaa Samsung Pick and Place Machinen elektroniikkatehtaille testatulla tekniikalla. Näillä koneilla on yhteiset tärkeimmät ominaisuudet eri malleissa: nopea näkemys, joka tunnistaa osat liikkuessaan, sähköiset ja pneumaattiset syöttölaitteet, jotka toimivat olemassa olevien asetusten kanssa säästääkseen rahaa, ja yksinkertainen ohjelmisto nopeaan ohjelmointiin. Ne tukevat monia piirilevykokoja ja komponenttityyppejä erittäin tarkasti. ICT toimittaa nämä vahvat Samsung Pick and Place -koneet ja tarjoaa täyden palvelun linjasuunnittelusta asennukseen ja koulutukseen. Asiakkaat saavat luotettavia laitteita ja asiantuntevaa apua tuotantolinjojen sujuvaan pyörittämiseen kaikkialla maailmassa.
| Mallin esittely
Nopea malli: SM471Plus
SM471Plus on nopein malli, jossa on yksi portaali ja kymmenen karaa päätä kohden. Se saavuttaa 78 000 CPH parhaissa olosuhteissa ja käyttää lentävää näkökykyä nopeaan työskentelyyn pienillä 0402-siruilla. Tarkkuus pysyy ±40 µm:ssä siruissa ja ±50 µm:ssä IC:issä. Tämä kone sopii suuren volyymin linjoille kulutuselektroniikka- ja matkapuhelintehtaissa, joissa nopeus on tärkeintä. Normaali piirilevyn koko on 510x460 mm, vaihtoehdot suurempia.
Joustava keskinopeusmalli: SM481Plus
SM481Plus käyttää yhtä portaalia, jossa on kuusi karaa päätä kohden tasapainottamaan nopeutta ja kantamaa. Se saavuttaa 40 000 CPH ja käsittelee suurempia osia jopa 42 mm:iin asti. Tarkkuus paranee ±30 µm IC:issä, joissa on lavanäkö. Auto- ja kodinkoneteollisuuden tehtaat valitsevat tämän mallin sekatuotantoon. Se tukee erittäin pitkiä, jopa 1 500 mm:n levyjä yhden kaistan asetuksissa, mikä tarjoaa todellista joustavuutta erilaisiin töihin.
Monitoimimalli: SM482Plus
SM482Plus tuo kuusi karaa yhdelle portaalille 30 000 CPH:n suorituskykyä varten. Se loistaa omituisen muotoisilla komponenteilla ja suurilla, jopa 1 200 x 510 mm:n levyillä. Stage visio pitää tarkkuuden ±30 µm IC:t. Valaisin- ja näyttövalmistajat valitsevat tämän mallin, kun heidän on asennettava suuria tai epätavallisia osia hidastamatta linjaa. Se hoitaa vaativia tehtäviä, joita muut koneet kamppailevat päivittäin.
Edistyksellinen joustava malli: DECAN L2
DECAN L2 käyttää kahta portaalia, joissa kussakin on kuusi karaa todellisen monitehtävän tehon saavuttamiseksi. Se sijoittaa 56 000 CPH ja hallitsee leveitä komponentteja 55 mm korkeuteen asti. Lentävä näkö antaa tiukan ±28 µm sirun tarkkuuden. LED-tehtaat ja suurten paneelien valmistajat käyttävät tätä Samsung Pick and Place Machine -konetta kaksikaistaiseen tehokkuuteen ja suuriin, jopa 1 200 mm pitkiin levytöihin. Se tuo raskasta suorituskykyä nopeille linjoille.
| Erittely
| Parametri | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| Sijoitusnopeus (optimaalinen) | 78 000 CPH | 40 000 CPH | 30 000 CPH | 56 000 CPH |
| Karan lukumäärä | 10 karaa/pää (1 gantry) | 6 karaa/pää (1 portaali) | 6 karaa/pää (1 portaali) | 6 karaa/pää (2 kanttia) |
| Sijoittelun tarkkuus (siru) | ±40 µm (0402) | ±40 µm (0402) | ±40 µm (0402) | ±28 µm (03015) |
| Sijoittelun tarkkuus (IC) | ±50 µm | ±30 µm | ±30 µm | ±25 µm |
| Komponenttivalikoima | 0402 ~ □14mm (K12mm) | 0402 ~ □42mm (K15mm) | 0402 ~ □55mm (K15mm) | 0402 ~ □21mm (H12mm, enintään □55mm opt.) |
| Suurin piirilevyn koko (vakio) | 510 x 460 mm | 460 x 400 mm | 740 x 460 mm | 510 x 460 mm |
| Suurin piirilevyn koko (valinnainen) | 610 x 460 mm | 1500 x 460 mm | 1 200 x 510 mm | Jopa 1 200 x 460 mm |
| Syöttölaitteen kapasiteetti (8mm) | 120ea | 120ea | 120ea | 120ea |
| Visiojärjestelmä | Lentävä visio | Stage Visio | Stage Visio | Lentävä visio |
| Lisää SMT:hen liittyviä tuotteita
ICT rakentaa täydellisiä korkealaatuisia SMT-tuotantolinjoja Samsung Pick and Place Machinen ympärille. Toimitamme tyhjiökuormaajia, jotka pitävät levyt puhtaina, automaattisia tulostimia, jotka levittävät tahnaa tarkasti, monivyöhykkeisiä reflow-uuneja, jotka luovat vahvoja juotosliitoksia, ja edistyneitä AOI-järjestelmiä, jotka havaitsevat kaikki viat. Kaikki laitteet liitetään tiiviisti tasaisen virtauksen takaamiseksi. Tämä täydellinen kokoonpano lisää tuottoa, alentaa kustannuksia ja kestää kovaa päivittäistä käyttöä auto-, lääketieteellinen-, valaistus- ja kulutuselektroniikkatehtailla. Valmiit levyt tulevat valmiina todellisia asiakkaita varten. Suunnittelemme ja tuemme koko linjaa alusta loppuun.
| Tuotteen nimi | Käyttötarkoitus SMT-linjassa |
|---|---|

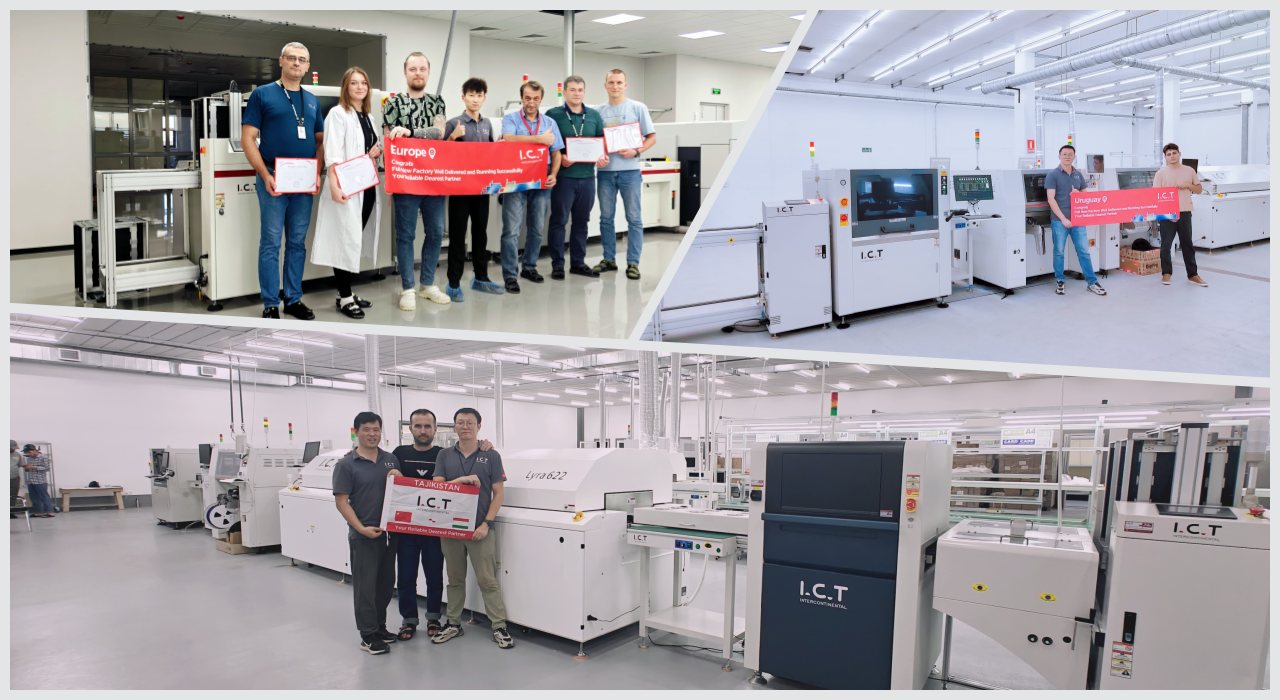

| SMT -linja | Turkki Täysin automatisoitu jäljitettävä huippuluokan SMT-linja. |
| Piirilevyn kuormain | Lataa automaattisesti paljaat piirilevyt linjalle. |
| Juotospastatulostin | Tulostaa juotospastan PCB-tyynyille tarkasti. |
| Valitse ja aseta kone | Kiinnittää komponentit PCB-levyihin tarkasti. |
| Reunusta | Sulata juotetta kiinteiden liitosten muodostamiseksi. |
| Tarkastuskone | SMT-tarkastuslaitteet, kuten AOI, SPI, röntgen- ja stensiilitarkastaja. |
| Jäljitettävyyslaitteet | Tallentaa ja seuraa tuotantotietoja. |
| Asiakkaan menestysvideo
Kaksi ICT-insinööriä lensi Tadzikistaniin auttamaan LED-valmistajaa. Asiakas sai kaksi täyttä SMT-linjaa useilla Samsung Pick and Place -koneilla sekä yhden DIP-linjan, yhden päällystyslinjan, yhden annostelulinjan ja yhden LED-polttimoiden kokoonpanolinjan. Videolla näkyy laitteiden saapuvan turvallisesti, insinöörejä purkamassa laatikoita, kokoamassa koneita ja kouluttamassa paikallisia työntekijöitä askel askeleelta. Linjat alkoivat kulkea sujuvasti. Henkilökunta valmisti monenlaisia LED-lamppuja ja valoja. Lopulta asiakas antoi vahvaa positiivista palautetta nopeasta käyttöönotosta ja täydellisestä tuotteen laadusta.
| Palvelu ja koulutustuki

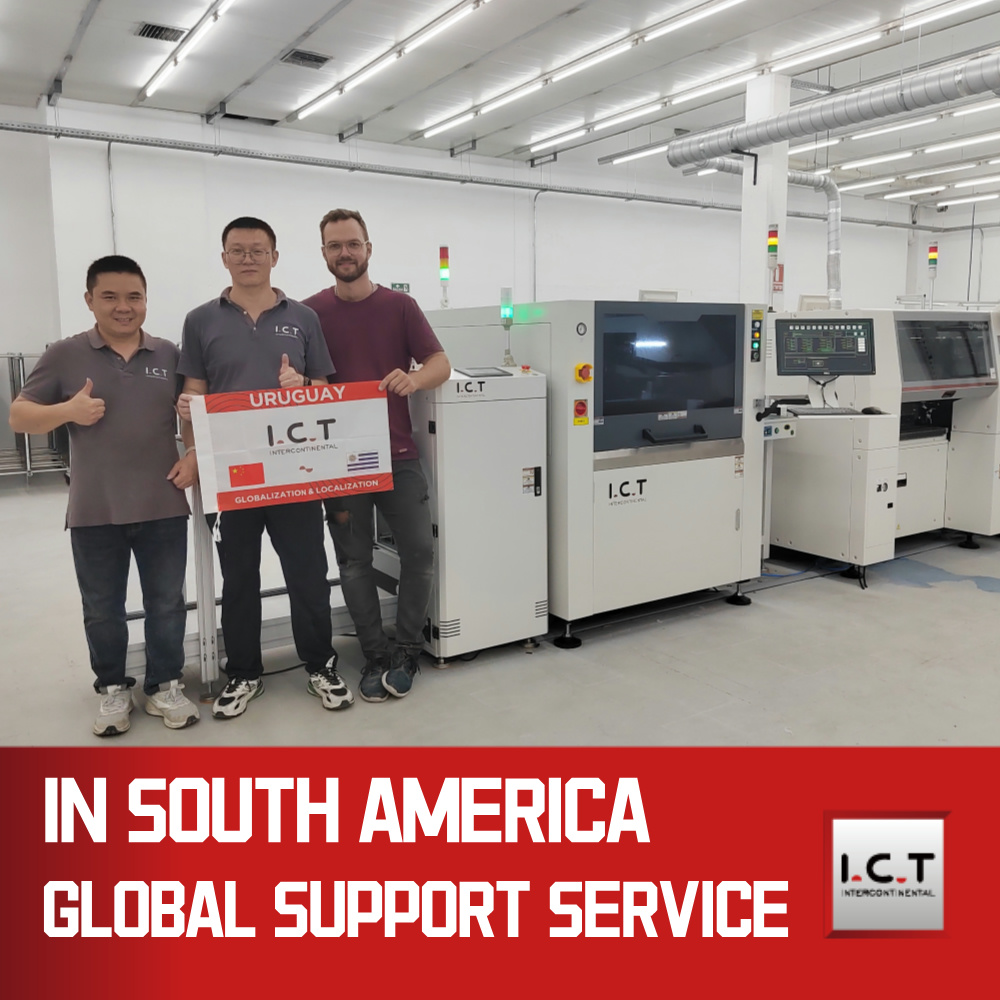

ICT tarjoaa täyden palvelun ja koulutuksen jokaiselle Samsung Pick and Place -koneelle. Tiimimme aloittaa tarveanalyysillä ja linjasuunnittelulla, jonka jälkeen hoitaa lähetyksen, asennuksen ja paikan päällä tapahtuvan koulutuksen. Insinöörit matkustavat ympäri maailmaa saadakseen teknistä apua ja nopeita korjauksia. Ohjaamme prosessien parannuksia ja tulevia päivityksiä, jotta linjat toimivat huipputeholla. Asiakkaat saavat tarvitsemansa tiedot ja tuen pitkän aikavälin menestykseen ja minimaaliseen seisokkiin tehtaissaan.
| Asiakaskokemukset
Asiakkaat arvostavat ICT-insinöörejä heidän ammattitaitoisesta ja kärsivällisestä avusta paikan päällä. He luottavat Samsung Pick and Place Machineen tasaiseen päivittäiseen suorituskykyyn. Turvallinen pakkaus suojaa laitteita pitkien kuljetusreittien aikana. Tiimimme vastaa kysymyksiin nopeasti, usein samana päivänä. Monet asiakkaat sanovat, että selkeän koulutuksen avulla he voivat aloittaa täyden tuotannon nopeasti ja saavuttaa korkealaatuiset tulokset ilman ajan tai materiaalin hukkaa.
| Sertifikaatit ja standardit
ICT ylläpitää tärkeitä maailmanlaajuisia sertifikaatteja, jotka todistavat laadun ja turvallisuuden. Meillä on CE-merkinnät eurooppalaisista turvallisuusstandardeista, RoHS-yhteensopivuus ympäristönsuojelusta ja ISO9001 johdonmukaisista hallintajärjestelmistä. Useat patentit kattavat omat innovaatiomme SMT-teknologiassa. Nämä sertifioinnit osoittavat, että jokainen Samsung Pick and Place Machine ja siihen liittyvät palvelut täyttävät tiukat kansainväliset luotettavuutta, työntekijöiden turvallisuutta ja ympäristöystävällisiä valmistuskäytäntöjä koskevat säännöt.
| Tietoa ICT-yrityksestä ja -tehtaasta
ICT:llä on omat tutkimus-, kehitys- ja tuotantokeskukset Kiinassa. Työllistämme 89 henkilöä, mukaan lukien 20 ammattitaitoista insinööriä, ja olemme kasvaneet nopeasti vuodesta 2012 lähtien. Yritys palvelee nyt yli 1600 asiakasta 72 maassa täydellisillä elektroniikan valmistusratkaisuilla. Tiukat testausvaiheet ja täydellinen laadunvalvonta käyvät läpi jokaisen tehdasprosessin. Tämä vahva järjestelmä tarjoaa luotettavia laitteita ja palveluita asiakkaille kaikkialla maailmassa.
