X-7100
I.C.T
X-ray inspection machine
| Määrä: | |
|---|---|
| ICT X-7100 PCB-röntgentarkastuslaite
ICT X-7100 on edistynyt offline-tilassa toimiva SMT PCB -röntgentarkastuslaite, joka on suunniteltu elektroniikan valmistuksen yksityiskohtaisiin sisäisiin tarkastuksiin. Se on erinomainen havaitsemaan ongelmia, kuten ilmakuplia, tyhjiä aukkoja, oikosulkuja, avointa virtapiiriä, puuttuvaa juotetta ja halkeamia komponenteissa. Ominaisuuksilla, kuten CNC-ohjelmointi automaattista havaitsemista varten ja visuaalinen navigointiliittymä, se yksinkertaistaa prosessia käyttäjille. Tämä PCB-röntgentarkastuskone tukee erilaisia sovelluksia SMT:stä ja BGA:sta litiumakkuihin ja autonosiin. Sen korkearesoluutioinen digitaalinen litteä paneeli ja vakaa röntgenputki takaavat selkeät kuvat, kun taas turvallisuussertifikaatit, kuten EU CE ja ISO, tekevät siitä luotettavan. Ihanteellinen laadunvalvontaan, se auttaa valmistajia vähentämään vikoja ja parantamaan tuotteiden luotettavuutta käyttäjäystävällisellä tavalla.
| Ominaisuus

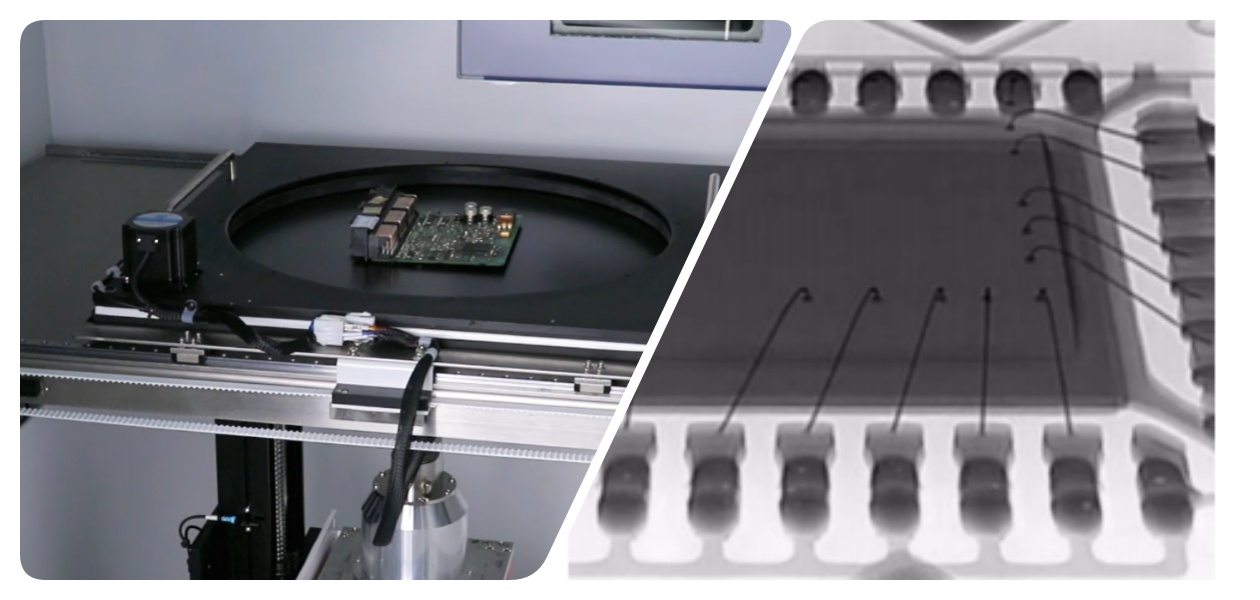

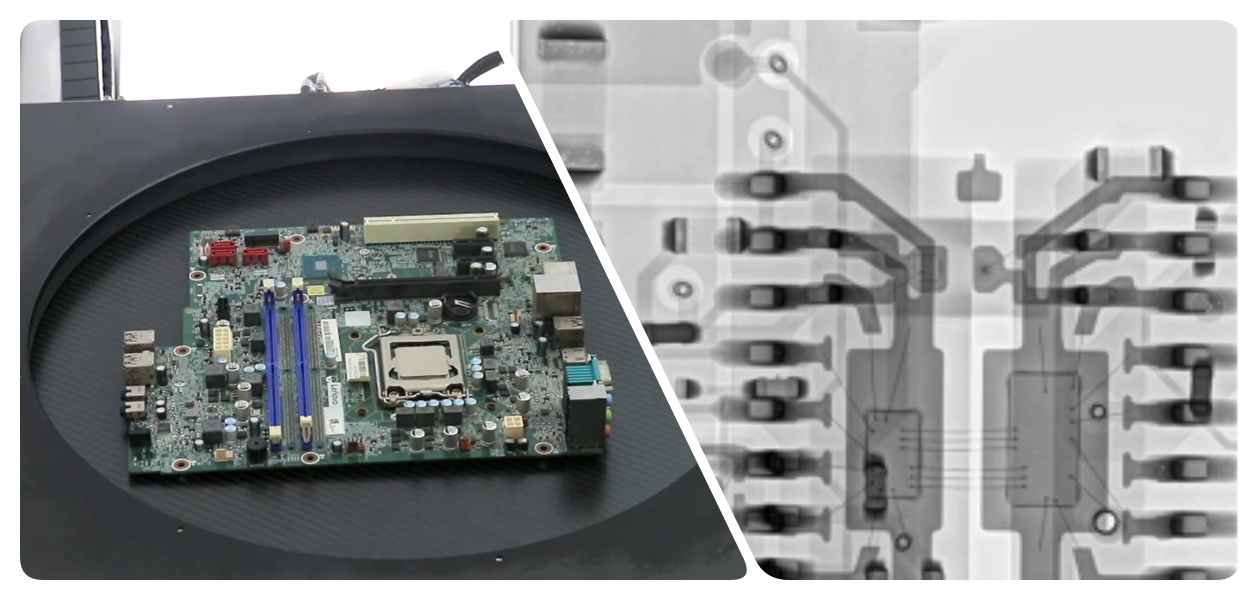

ICT X-7100 PCB X-ray Inspection Machine käyttää korkearesoluutioista digitaalista litteää ilmaisinta, jossa on 1536 x 1536 pikseliä, mikä tarjoaa teräviä kuvia tarkan vian havaitsemiseen. Tämä ominaisuus tallentaa reaaliaikaiset korjaukset ja tarjoaa useita vahvistustiloja paremman näkyvyyden parantamiseksi. Se auttaa tunnistamaan pieniä ongelmia, kuten juotospalloviat tai lankaliitosongelmat puolijohteissa. Passiivisten jäähdytys- ja lämpötila-anturien ansiosta se säilyttää tasaisen suorituskyvyn pitkien istuntojen aikana. Tämä tekee röntgentarkastuskoneesta välttämättömän teollisuudelle, joka tarvitsee tarkkoja sisäisiä näkymiä, mikä varmistaa vähemmän virheitä tuotannossa.

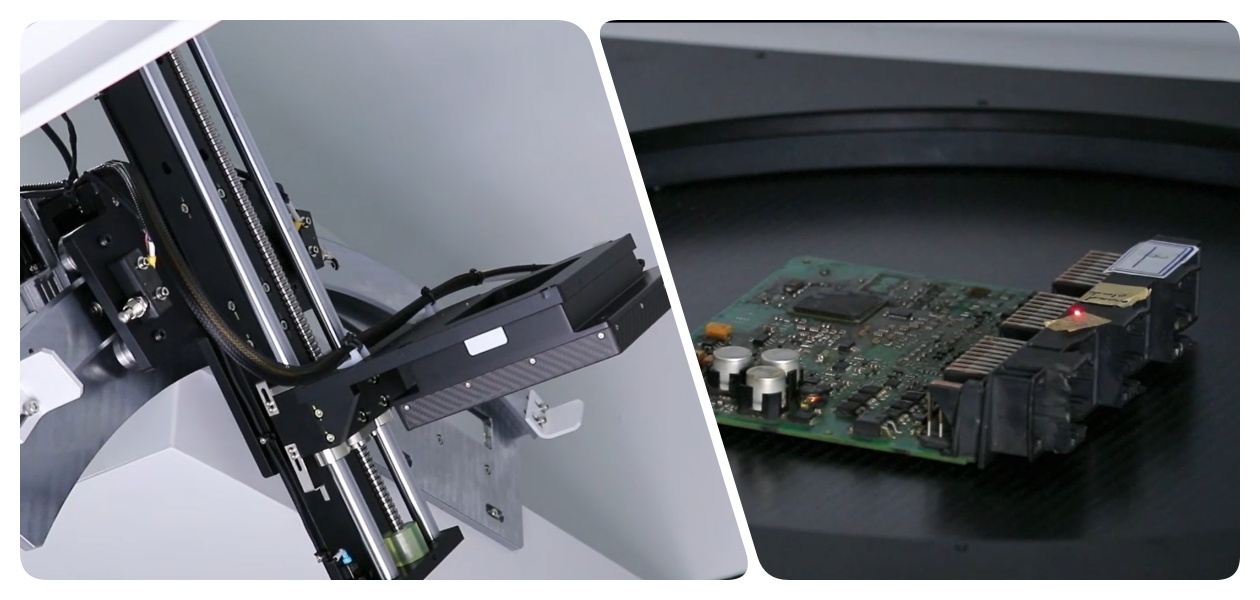

CNC-ohjelmointi tässä PCB-röntgentarkastuskoneessa mahdollistaa useiden näytepaikkojen automaattisen skannauksen ilman manuaalista syöttöä. Se tukee taulukkotoimintoja kiinteävälisille näytteille, mikä nopeuttaa tarkastuksia suuren volyymin asetuksissa. Käyttäjät voivat asettaa ohjelmia helposti hiiren napsautuksella, mikä vähentää aikaa ja virheitä. Törmäyksenestojärjestelmä suojaa laitetta liikkeen aikana. Tämä offline-tilassa oleva SMT PCB -röntgentarkastuslaite on täydellinen SMT-linjojen erätestaukseen, mikä parantaa tehokkuutta ja toistettavuutta.
X-7100:n yhden näppäimen mittaustyökalut laskevat nopeasti kuplan koon, tyhjiön määrän ja juotoskorkeuden. Tämä auttaa PCBA-kokoonpanojen juotosliitosten laaduntarkastuksissa. Simulointiväriominaisuus parantaa kuvan havainnointia ja parantaa analysointia. Varustettu joystick-ohjaimella tarkkoja säätöjä varten, mikä takaa tarkat tulokset. Monipuolisena PCB-röntgentarkastuskoneena se soveltuu erilaisiin materiaaleihin, kuten keramiikkaan ja muoviin, mikä auttaa vikojen ehkäisyssä.
| Erittely
| Esine | Malli | ICT X-7100 |
| Röntgenputki | Tyyppi | Suljettu putki |
| Jännite | 90kV | |
| Sähkövirta | 200 uA | |
| Spatiaalinen resoluutio | 5 μm | |
| Litteä paneeli | Kuvanottomenetelmä | Litteä digitaalinen kuvantaminen |
| Kuvauksen tarkkuus | 85 μm | |
| A/D-muunnoksen kvantisoitu tiheysarvo | 16-bittinen (65536) | |
| Resoluutio | 1280*1024px | |
| Hankinnan kuvataajuus | 30 FPS | |
| Järjestelmä | Suurennus | 200x |
| Käyttöjärjestelmä | Windows 10 | |
| Voima | AC110-220V, 50-60HZ, 1200W | |
| Säteilyturvallisuustesti | <1 uSV/H | |
| Rakenne | Max. Latauksen koko | 540mm * 540mm |
| Max. Tarkastusalue | 510mm * 510mm | |
| Max. Latauspaino | ≤10 kg | |
| Lavan kiertokulma | 60° | |
| Ulottuvuus | 1100*1360*1750mm | |
| Paino | 950kg | |
| Alustan liike | Automaattinen / Manuaalinen |
* ICT jatkaa laatua ja suorituskykyä, teknisiä tietoja ja ulkonäköä voidaan päivittää ilman erityistä ilmoitusta.
| SMT-linjan laiteluettelo
ICT-laadukas PCBA-tuotantolinja sisältää edistyneitä laitteita tehokkaaseen ja tarkkaan PCB-kokoonpanoon. Täysin automatisoitu SMT-sarja sisältää kuormaimen, automaattisen tulostimen juotospastan tarkkaan levitykseen, poimintakoneen komponenttien tarkkaan sijoitteluun, reflow-uunin luotettavaan juottamiseen ja AOI-järjestelmän perusteelliseen vikojen tarkastukseen. Tämä korkealaatuinen PCBA-tuotantolinja varmistaa sujuvan toiminnan, korkean luotettavuuden ja edullisen SMT-kokoonpanon, joka täyttää alan erilaiset vaatimukset.
| Asiakkaan menestysvideo
Videollamme esittelemme ICT X-7100 PCB -röntgentarkastuskonetta toiminnassa asiakkaan elektroniikkatehtaalla. Video alkaa yleiskatsauksella sen tyylikkäästä ulkopinnasta ja tärkeimmistä toiminnoista, kuten joystick-ohjauksesta ja ohjelmointiliittymästä. Sisällä se paljastaa Hamamatsun erittäin tarkan röntgenputken ja digitaalisen litteän ilmaisimen. Käytön aikana kone skannaa PCBA-näytteitä ja havaitsee BGA-kuplat ja juotospallot reaaliajassa. Insinöörit esittelevät automaattista erätilaa litiumakuissa ja johdinsarjoissa korostaen nopeita tyhjien tilojen mittauksia ja kallistuksia jopa 60 asteeseen. Tämä asennus auttoi asiakasta parantamaan vikojen havaitsemista 30 %:lla varmistaen korkeamman laadun SMT-tuotantolinjallaan. Video korostaa, kuinka tämä offline-tilassa oleva SMT PCB -röntgentarkastuslaite integroituu saumattomasti työnkulkuihin luotettavien tulosten saamiseksi.
| Palvelu ja koulutustuki
ICT tarjoaa kattavat palvelut ja koulutuksen PCB-röntgentarkastuskoneelle. Tiimimme tarjoaa paikan päällä tapahtuvan asennuksen, säännöllisen huollon ja nopean teknisen tuen, jotta laitteet toimivat moitteettomasti. Koulutusohjelmat kattavat peruskäytön, ohjelmoinnin ja turvaprotokollat, jotka on räätälöity käyttäjille yksinkertaisilla ohjeilla. Tarjoamme myös prosessin optimointineuvoja tuotantosi tehostamiseksi. Globaalien huoltokeskusten avulla varmistamme nopeat vasteajat ja varaosien saatavuuden. Tämä tuki auttaa asiakkaita maksimoimaan koneen potentiaalin ilman seisokkeja.
| Mitä asiakkaat sanovat
Asiakkaamme ylistävät ICT-insinöörejä asiantuntevasta asennus- ja vianetsintätaidosta. He rakastavat PCB-röntgentarkastuslaitetta sen tarkan havaitsemisen ja helpon käytön vuoksi. Monet korostavat turvallista pakkaustamme ja nopeaa toimitusta, jotka estävät vaurioita. Nopeat vastaukset kyselyihin ratkaisevat ongelmat nopeasti ja lisäävät luottamusta. Kaiken kaikkiaan asiakkaat arvostavat meitä erittäin luotettavista laitteista ja palveluista.
| Sertifikaatit ja standardit
ICT:llä on keskeisiä sertifikaatteja, kuten CE, RoHS, ISO9001 ja useita patentteja. Nämä varmistavat, että PCB-röntgentarkastuskoneemme täyttää kansainväliset turvallisuus- ja laatustandardit. CE vahvistaa EU:n terveys- ja ympäristömääräysten noudattamisen. RoHS takaa, ettei haitallisia aineita ole. ISO9001 kuvastaa vahvaa laatujärjestelmäämme. Patentit suojaavat innovatiivisia ominaisuuksia, kuten kuplan mittaustyökaluja. Tämä tekee tuotteistamme luotettavia maailmanlaajuisesti.
| Tietoa ICT-yrityksestä ja tehtaastamme
ICT on johtava toimittaja, joka harjoittaa omaa tutkimus-, kehitys- ja tuotantotoimintaa ja työllistää yli 89 työntekijää 12 000 m²:n tiloissa. Olemme kasvaneet nopeasti vuodesta 2012 lähtien ja palvelemme yli 1 600 asiakasta 72 maassa. Tehtaamme noudattavat tiukkoja testausprosesseja ja laadunhallintajärjestelmiä varmistaakseen korkeat standardit. Tarjoamme täydellisiä SMT-ratkaisuja suunnittelusta optimointiin ja autamme asiakkaita rakentamaan tehokkaita tuotantolinjoja maailmanlaajuisesti.
