ICT-5700
I.C.T
| Määrä: | |
|---|---|
| Tarkka offline-PCBA-reititinkone
Tämä PCBA-reititinkone löytää paikkansa sovelluksissa, kuten älypuhelimissa, älykkäissä puettavissa laitteissa, autojärjestelmissä, lääketieteellisissä instrumenteissa ja ilmailukomponenteissa. Se sopii 340×380–450×600 mm:n levyille, joiden paksuus on 0,5–5,0 mm. Moderni CCD-näköjärjestelmä tunnistaa erilaiset merkit ja korjaa sijainnin helposti. Kara, joka pystyy pyörimään 80 000 rpm, vähentää jännitystä ja tarjoaa samalla hienoa tarkkuutta. Kaksoisalusta mahdollistaa samanaikaisen työskentelyn eri esineiden parissa tai yhdistämisen yhdeksi suuremmaksi alueeksi. Ioniilmapistooli poistaa staattista sähköä pölyn kertymisen estämiseksi. Anturit tarkkailevat leikkuria tarkasti. Erillinen pölynkerääjä toimii voimakkaasti mutta hiljaisesti. Tällainen harkittu muotoilu sopii off-line PCBA-reitittimeen jatkuvaan päivittäiseen käyttöön.
| Ominaisuus
Voimansiirtojärjestelmä
Erottuva pölytiivis järjestely X-akselilla minimoi ylläpidon ja säilyttää pitkäikäisyyden. Taipuisat säiliöketjut järjestävät kaapelit siististi ja suojaavat niitä häiriöiltä. Vahvistettu kehystys lisää vakautta pitkiin toimintoihin. Maahantuodut Panasonic-servomoottorit yhdistyvät tarkkojen taiwanilaisten ohjauskiskojen ja ruuvitankojen kanssa tuottamaan sulavaa, luotettavaa liikettä. Nämä elementit yhdistyvät harmonisesti antaen PCBA-reititinkoneelle kestävän rauhallisuuden aktiivisessa valmistusympäristössä.

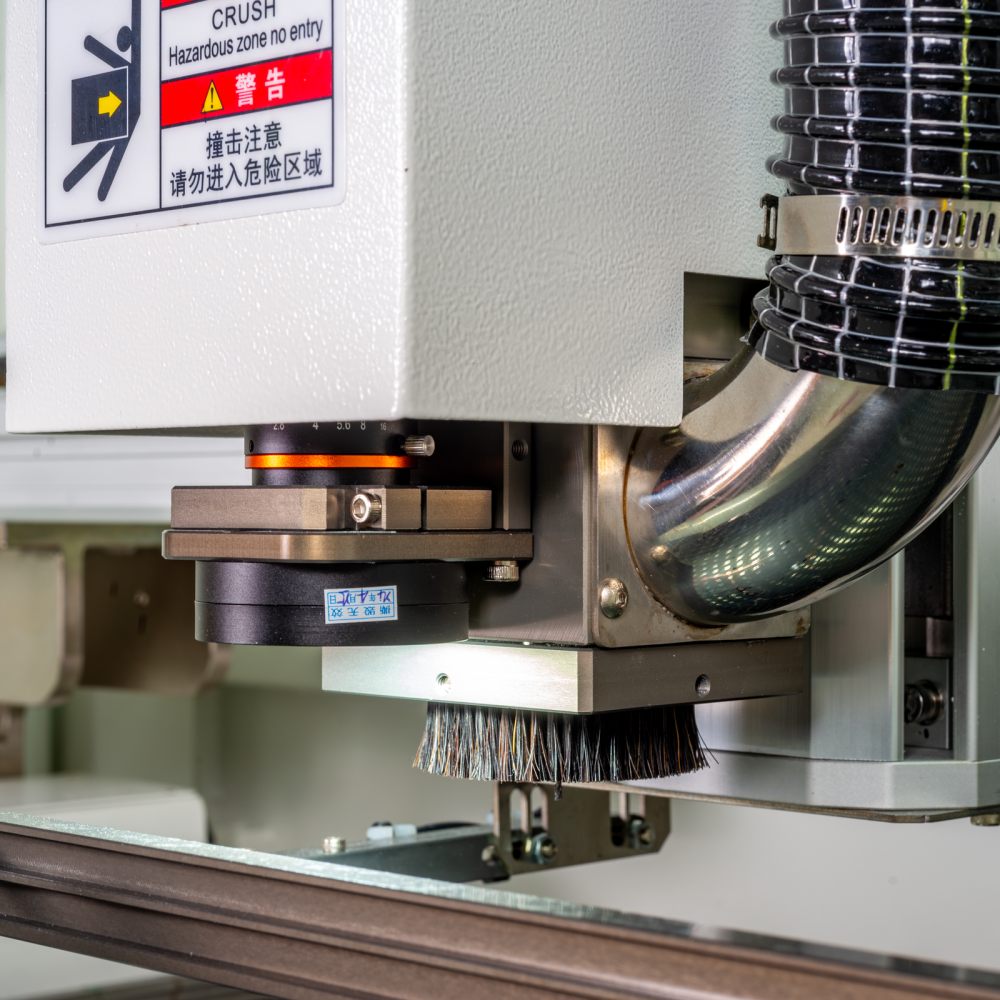

Reititinjärjestelmä
Tuotu nopea kara reagoi nopeasti minimaalisella hitaudella ja kohdistaa kevyttä painetta erinomaisen tarkkuuden saavuttamiseksi. Ioniilmapistooli poistaa hellävaraisesti staattisen sähkön ja pitää levypinnat koskemattomina. Valinnainen automaattinen työkalunvaihto takaa jatkuvan edistymisen. Nopeat hälytykset ilmoittavat leikkurin epäsäännöllisyydestä. Hienostunut CCD-kamera, joka on sijoitettu koaksiaalisesti, helpottaa suoraa säätämistä ja sijoittamista. Tämä hienostunut kokoonpano tekee PCBA-reititinkoneesta hiljaisen tehokkuuden ja sulavuuden instrumentin.
Alustajärjestelmä
Kennopohja kiinnittää laudat lujasti ja mukautuu useisiin lajikkeisiin. Kaksoisalustat ovat tervetulleita vakio- tai räätälöityihin kalusteisiin ilman komplikaatioita. Kaksoiskäynnistyspainikkeet edellyttävät samanaikaista toimintaa varmistaakseen käynnistyksen. Kattavat kotelot, valopuomit ja hätäpysäyttimet tarjoavat täyden suojan. Servomoottorit, jotka on yhdistetty liukukiskoon, ylläpitävät Y-akselin tasapainoa. PCBA-reititinkone esittelee siten itsensä sekä turvallisena että mukautuvana käytännön palvelussa.
Hallintajärjestelmä
Reaaliaikainen koaksiaalinen CCD tarjoaa eloisia valvontanäyttöjä. Suoraviivainen käyttöliittymä on CE-normien mukainen ja mahdollistaa nopeat ohjelman muutokset. Täydelliset tietueet tukevat perusteellista jäljitettävyyttä. Vankka CNC-ohjain yhdessä teollisuustietokoneen kanssa vastustaa tehokkaasti ulkoisia häiriöitä. Korkea tarkkuus ja kestävä vakaus erottavat järjestelyn. Operaattorit pitävät PCBA-reititinkonetta miellyttävänä ja vakaana vakituisessa työsuhteessa.
Yksityiskohtien näyttö
Itselukkiutuvat pneumaattiset tuet pitävät ovet auki luotettavasti. Jatkuva leikkurivalvonta tapahtuu erityisten antureiden kautta. Valinnainen automaattinen vaihtaja mahdollistaa saumattoman vaihdon. ESD-liitäntä estää staattisia sähkövaurioita. Sivuoven ilmaisimet lakkaavat toimimasta avattaessa. Konvektiotuuletin varmistaa tasaiset sisäolosuhteet. Nämä huolelliset tiedot parantavat mukavuutta ja turvallisuutta PCBA-reitittimen kanssa.
| Erittely
| Malli | ICT-5700M | ICT-5700L | ICT-5700LL |
| PCb-koko (kaksinkertainen alusta, erikoiskoko valinnainen) | 290*350mm | 350*450mm | 450*500mm |
| PCB:n paksuus | 0,3-6,0 mm | ||
| Paino (pölynimurin kanssa) | 1000kg | ||
| Ulottuvuus | 1075*1430*1460mm | 1125*1530*1460mm | 1225*1530*1460mm |
| Pölynkeräysmenetelmä | Imurointi | ||
| Pölynimurin ilmamäärä | 28-35 cm3/min | ||
| Pölynimurin mitat | 640*785*1760mm | ||
| Pölynkerääjän jännite | 380V,50/60HZ,3kw | ||
| SMT-linjan laiteluettelo
ICT tekee todellisen korkealaatuisen PCBA-tuotantolinjan. Tyhjiökuormaaja puhdistaa laudan. Automaattinen tulostin asetti liittimen oikein. Placer set chip true. Monet vyöhykkeen reflow juotos kovaa. Hyvä AOI löytää kaikki huonot. Linja pysyy tiukkana. Sato korkea. Kustannukset alhainen. Ei leikkimistä. Tee kovaa työtä varten auton terveysvalo. Hallitus valmiina todelliseen maailmaan. Palaamme täyteen.
| Tuotteen nimi | Käyttötarkoitus SMT-linjassa |
|---|---|
| SMT -linja | Avaimet käteen -periaatteella Täysautomaattinen SMT-kokoonpanolinja |
| Piirilevykuljetin | Lataa automaattisesti paljaat piirilevyt linjalle. |
| Juotospastatulostin | Tulostaa juotospastan PCB-tyynyille tarkasti. |
| Valitse ja aseta kone | Kiinnittää komponentit PCB-levyihin tarkasti. |
| Reunusta | Sulata juotetta kiinteiden liitosten muodostamiseksi. |
| Asiakkaan menestysvideo
Algerialaisia asiakkaita, jotka harjoittavat puhelinvalmistusta, saapuivat toimipisteeseemme yli kymmenen paneelin ja mukana tulevien materiaalien kanssa. Henkilökuntamme suoritti täydellisen SMT-esittelyn läsnä ollessaan. Se aloitettiin automaattisella tulostuksella, eteni SPI-todennukseen, pienet komponentit sijoitettiin RX-8:lla, suuremmat RS-1R:llä, suojukset toimitettiin lokeron kautta, reflow-juotto suoritettiin ja AOI-tutkimus suoritettiin. Lopuksi ICT PCBA Router Machine suoritti virheettömät erotukset. Sarja avautui ihailtavan tasaisesti ja tehokkaasti. Vierailijat havaitsivat todellista tuottavuutta ja erinomaisia tuloksia, ja he lähtivät selvästi hyväksymällä off-line PCBA-reitittimen ominaisuudet.
| Palvelu ja koulutustuki
Maailmanlaajuiset keskukset vastaavat nopeasti tarpeisiin. Varaosat saapuvat nopeasti, mikä vähentää taukoja. Etäohjaus ratkaisee monia asioita tehokkaasti. Paikan päällä suoritettavat ohjeet kattavat PCBA-reititinkoneen asennuksen, ohjelmoinnin, työkalujen hallinnan ja huollon. Pätevä henkilöstö valvoo alkusijoitusta. Jatkuva neuvonantaja jalostaa toimintaa ajan myötä. Tämä tarkkaavainen järjestely edistää luottamusta ja optimaalista hyötyä suojelijoiden kaikkialla.
| Asiakaskokemukset
Lukuisat suojelijat ilmaisevat ihailua insinööriemme oikea-aikaisesta asiantuntemuksesta ja selkeistä selityksistä. He kiittävät laitteemme jatkuvaa tarkkuutta ja siistejä tuloksia. Turvallinen pakkaus ja luotettava toimitus pitävät kunnon täydellisesti. Nopeat vastaukset tiedusteluihin kasvattavat kestävää riippuvuutta. Kaiken kaikkiaan asiakkaat pitävät ICT:tä esimerkillisenä varustelussa ja kohteliaassa avussa.
| Sertifikaatit ja standardit
Useat patentit vahvistavat alkuperäiset edistyksemme. ISO9001 ylläpitää huolellista laadunvalvontaa. RoHS on ekologinen huomio. CE varmistaa kattavat turvatoimenpiteet. Nämä arvostetut merkinnät vahvistavat, että PCBA-reititinkone täyttää korkeat kansainväliset kriteerit.
| Tietoa ICT-yrityksestä ja -tehtaasta
Nykyaikaiset tilat vaativat tiukat tarkastukset ja perusteelliset laatuprotokollat. Huomattava insinöörihenkilöstö suorittaa sisäistä tutkimusta ja valmistusta. Jatkuva laajentuminen kattaa nyt yli 1600 asiakasta 72 maassa. Jokainen PCBA-reititinkone saa yksityiskohtaisen tarkastuksen ennen lähettämistä. Uutuudelle omistautuminen ja laaja tuki ruokkivat pitkiä vauraita liittoutumia.
