SM482plus
Hanwha
| Määrä: | |
|---|---|
| Luotettava Hanwha SMT Pick and Place -kone
Hanwhan SMT pick and place -kone tarjoaa luotettavan suorituskyvyn nykyaikaiseen elektroniikan valmistukseen. Nämä koneet tarjoavat suuren nopeuden ja tarkkuuden, mikä tekee niistä ihanteellisia SMT-linjoille. Yleisiä ominaisuuksia ovat lennossa tapahtuva näöntunnistus nopeampaa sijoittamista varten, sähköisten ja pneumaattisten syöttölaitteiden sekoitus kustannusten vähentämiseksi ja helppo ohjelmisto nopeaa asennusta varten. Ne käsittelevät erikokoisia piirilevyjä ja komponentteja tarkasti. ICT toimittaa nämä edistyneet SMT-poiminta- ja -paikkakoneet sekä täydelliset linjasuunnittelu-, asennus- ja koulutuspalvelut, jotka auttavat asiakkaita rakentamaan tehokkaita tuotantojärjestelmiä maailmanlaajuisesti.
| Mallin esittely

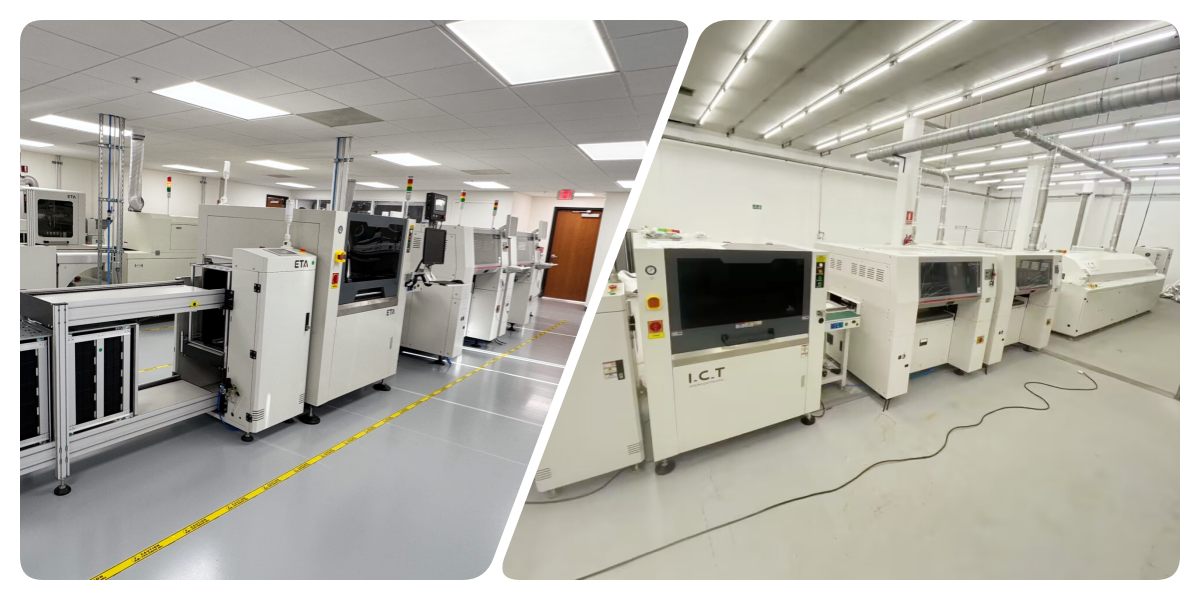

Nopea malli: SM471Plus
SM471Plus on nopea SMT-poimintakone, jossa on yksi portaali ja 10 karaa per pää. Se saavuttaa jopa 78 000 CPH optimaalisen nopeuden, joka sopii pienille siruille, kuten 0402. Lentävä visio tarjoaa hyvän tarkkuuden suuriin tuotantomääriin sellaisilla aloilla kuin kulutuselektroniikka ja mobiililaitteet.

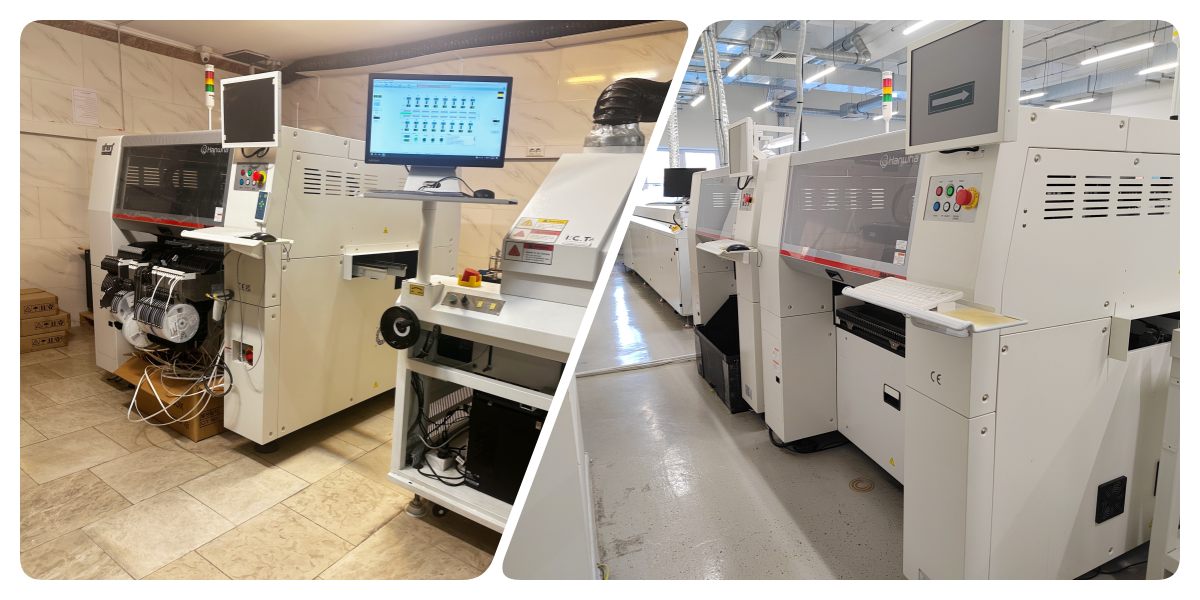

Joustava keskinopeusmalli: SM481Plus
SM481Plus tarjoaa joustavan sijoittelun yhdellä portaalilla ja 6 karalla päätä kohden. Se saavuttaa 40 000 CPH ja käsittelee suurempia komponentteja aina BGA/QFP:hen asti suuremmalla tarkkuudella. Tämä malli sopii moniin auto- ja laitevalmistussovelluksiin, joissa vaihtelevat osakoot ovat yleisiä.

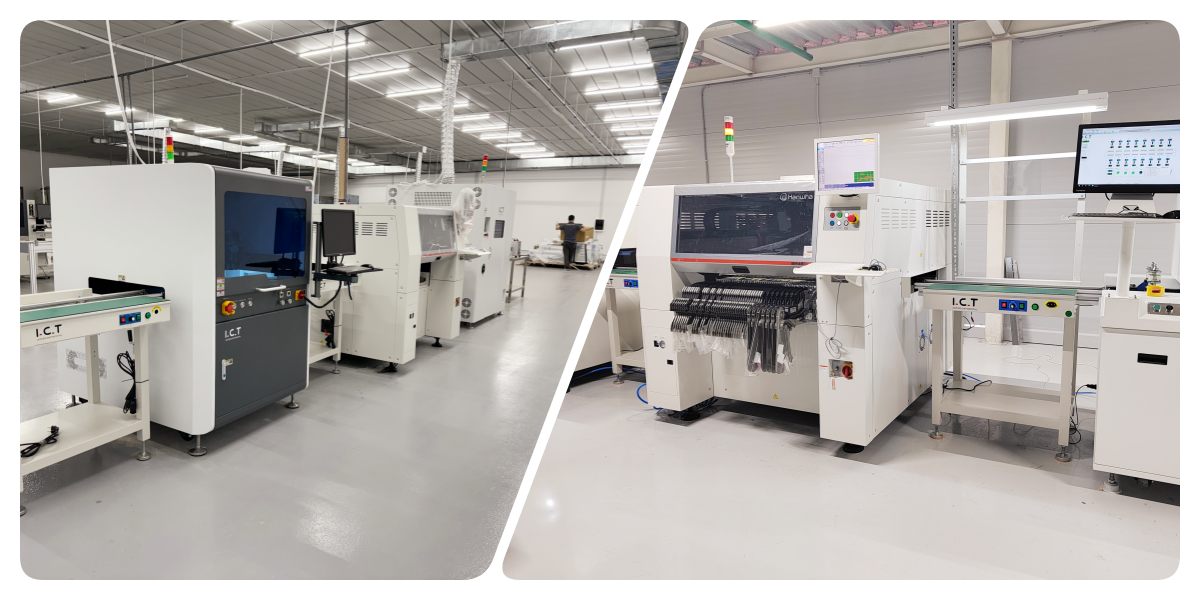

Monitoimimalli: SM482Plus
SM482Plus on monipuolinen SMT-poimintakone, jossa on yksi portaali ja 6 karaa. Se tuottaa 30 000 CPH ja loistaa oudonmuotoisissa komponenteissa. Ihanteellinen teollisuudelle, joka tarvitsee joustavaa tuotantoa, kuten valaistus ja teollisuuselektroniikka, ja se tukee suurempia piirilevyjä 1 200 mm:iin asti.

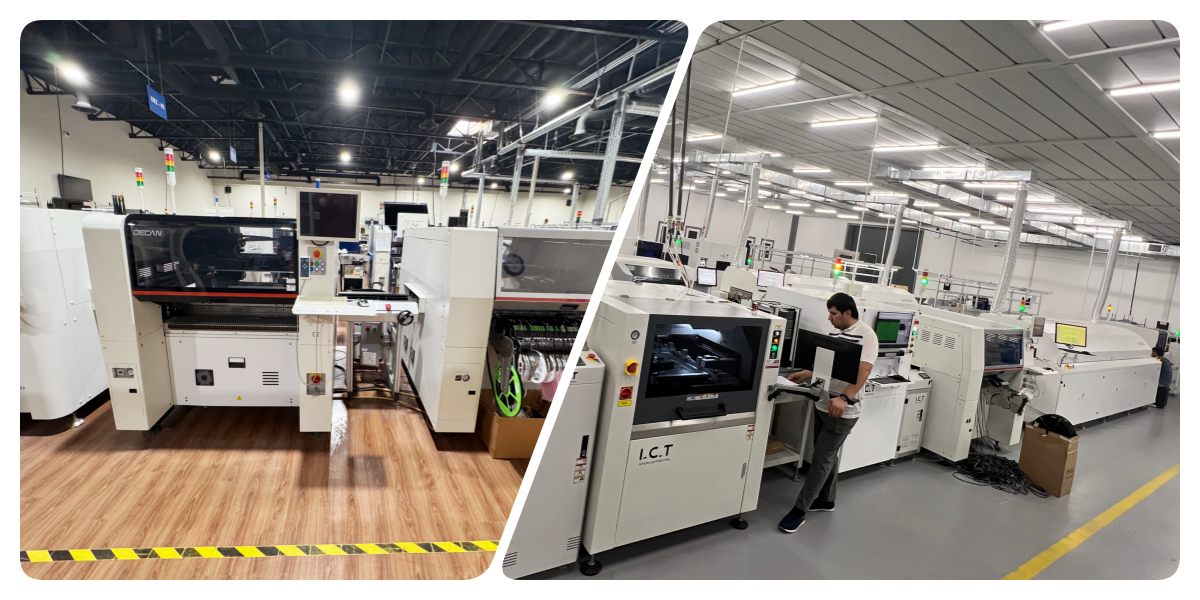

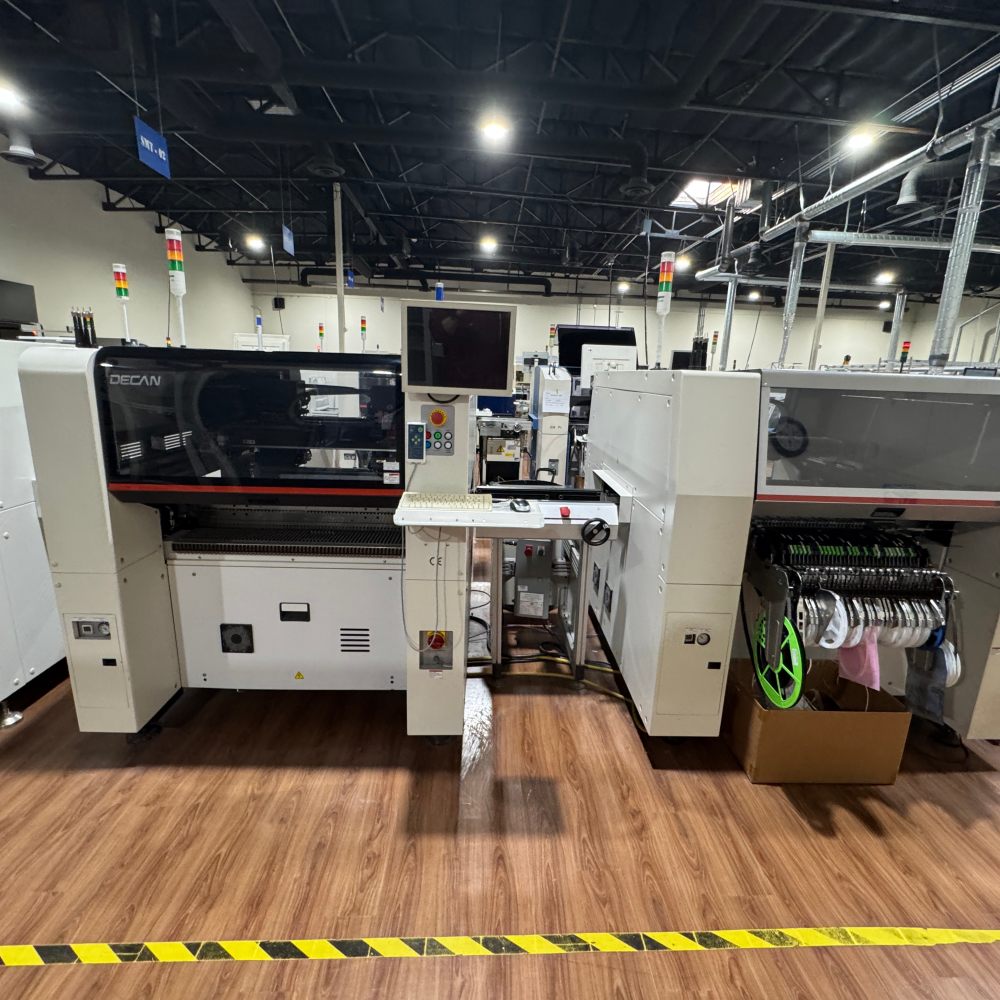

Edistyksellinen joustava malli: DECAN L2
DECAN L2:ssa on kaksi telinettä, joissa on 6 karaa päätä kohden monitoimiseen sijoitteluun. Se sijoittaa jopa 56 000 CPH ja käsittelee leveitä komponentteja 55 mm asti. Tämä malli sopii LED- ja suurlevyjen tuotantoon valaistus- ja näyttöteollisuudessa, ja siinä on vaihtoehtoja kaksikaistaiseen tehokkuuteen.
| Erittely
| Parametri | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| Sijoitusnopeus (optimaalinen) | 78 000 CPH | 40 000 CPH | 30 000 CPH | 56 000 CPH |
| Karan lukumäärä | 10 karaa/pää (1 gantry) | 6 karaa/pää (1 portaali) | 6 karaa/pää (1 portaali) | 6 karaa/pää (2 kanttia) |
| Sijoittelun tarkkuus (siru) | ±40 µm (0402) | ±40 µm (0402) | ±40 µm (0402) | ±28 µm (03015) |
| Sijoittelun tarkkuus (IC) | ±50 µm | ±30 µm | ±30 µm | ±25 µm |
| Komponenttivalikoima | 0402 ~ □14mm (K12mm) | 0402 ~ □42mm (K15mm) | 0402 ~ □55mm (K15mm) | 0402 ~ □21mm (H12mm, enintään □55mm opt.) |
| Suurin piirilevyn koko (vakio) | 510 x 460 mm | 460 x 400 mm | 740 x 460 mm | 510 x 460 mm |
| Suurin piirilevyn koko (valinnainen) | 610 x 460 mm | 1500 x 460 mm | 1 200 x 510 mm | Jopa 1 200 x 460 mm |
| Syöttölaitteen kapasiteetti (8mm) | 120ea | 120ea | 120ea | 120ea |
| Visiojärjestelmä | Lentävä visio | Stage Visio | Stage Visio | Lentävä visio |
| Lisää SMT:hen liittyviä tuotteita
ICT tarjoaa täydelliset korkealaatuiset SMT-linjat SMT pick and place -koneen lisäksi. Täydelliset PCBA-tuotantoratkaisumme sisältävät tyhjiökuormaimet puhtaaseen levyn käsittelyyn, automaattiset juotospastatulostimet tarkkaan levitykseen, monivyöhykkeiset reflow-uunit vahvaa juottamista varten ja edistyneet AOI-järjestelmät vikojen havaitsemiseen. Nämä koneet toimivat saumattomasti yhdessä tiukoissa ja tehokkaissa linjoissa. Tämä kokoonpano tarjoaa korkean tuoton, alhaiset kustannukset ja luotettavan suorituskyvyn vaativille aloille, kuten autoteollisuuteen, lääketieteeseen, valaistukseen ja kulutuselektroniikkaan. Levyt tulevat valmiina tosielämän käyttöön. Tarjoamme täyden suunnittelun ja tuen ihanteellisen SMT-tuotantojärjestelmän rakentamiseen.
| Tuotteen nimi | Käyttötarkoitus SMT-linjassa |
|---|---|
| SMT -linja | Turkki Täysin automatisoitu jäljitettävä huippuluokan SMT-linja. |
| Piirilevyn kuormain | Lataa automaattisesti paljaat piirilevyt linjalle. |
| Juotospastatulostin | Tulostaa juotospastan PCB-tyynyille tarkasti. |
| Valitse ja aseta kone | Kiinnittää komponentit PCB-levyihin tarkasti. |
| Reunusta | Sulata juotetta kiinteiden liitosten muodostamiseksi. |
| Tarkastuskone | SMT-tarkastuslaitteet, kuten AOI, SPI, röntgen- ja stensiilitarkastaja. |
| Jäljitettävyyslaitteet | Tallentaa ja seuraa tuotantotietoja. |
| Asiakkaan menestysvideo
Videolla ICT-insinöörit matkustavat Tadzikistaniin tukemaan LED-asiakasta. Se tallentaa laitteiden purkamisen, mukaan lukien kaksi täyttä SMT-linjaa useilla Hanwha SMT -poiminta- ja -paikkakoneilla, yksi DIP-linja, yksi päällystyslinja, yksi annostelulinja ja yksi LED-polttimoiden kokoonpanolinja. Insinöörit asentavat ja kokoavat koneet paikan päällä, tarjoavat käytännön koulutusta paikalliselle henkilökunnalle ja osoittavat erilaisten LED-tuotteiden, kuten polttimoiden, onnistuneen tuotannon. Video päättyy siihen, että asiakas jakaa positiivista palautetta sujuvasta asennuksesta ja saavutetusta laadukkaasta lopputuloksesta.
| Palvelu ja koulutustuki
ICT tarjoaa täyden palvelun ja koulutuksen SMT-laitteille. Tiimimme tarjoaa kysyntäanalyysiä, linjasuunnittelua, asennusta ja koulutusta paikan päällä. Insinöörit matkustavat maailmanlaajuisesti saadakseen teknistä tukea, mikä varmistaa nopean asennuksen ja sujuvan toiminnan. Autamme myös prosessien optimoinnissa ja päivityksissä pitääksemme tuotantosi tehokkaana ja luotettavana.
| Asiakaskokemukset
Asiakkaat kiittävät ICT-insinöörejä ammattitaitoisesta ja potilaan tuesta. He rakastavat luotettavia Hanwha SMT pick and place -koneita vakaan suorituskyvyn takaamiseksi. Turvallinen pakkaus takaa turvallisen toimituksen, ja tiimimme vastaa nopeasti kysymyksiin. Monet sanovat, että koulutus auttaa heitä aloittamaan tuotannon nopeasti ja hyvillä tuloksilla.
| Sertifikaatit ja standardit
ICT:llä on keskeisiä sertifikaatteja, kuten CE turvallisuudesta, RoHS ympäristöstandardeista ja ISO9001 laadunhallinnasta. Meillä on myös useita patentteja innovatiivisille ratkaisuille. Nämä varmistavat, että SMT pick and place -koneemme ja -palvelumme täyttävät maailmanlaajuiset luotettavuus- ja vaatimustenmukaisuusstandardit.
| Tietoa ICT-yrityksestä ja -tehtaasta
ICT on johtava SMT-ratkaisujen toimittaja, jolla on omat tuotekehitys- ja tuotantolaitoksemme. Meillä on 89 työntekijää, mukaan lukien 20 insinööriä, ja olemme kasvaneet nopeasti vuodesta 2012. Palvelemme yli 1 600 asiakasta 72 maassa ja katamme täydelliset elektroniikan valmistuslinjat. Tehtaamme noudattaa tiukkoja testaus- ja laatujärjestelmiä toimittaakseen luotettavia laitteita maailmanlaajuisesti.
