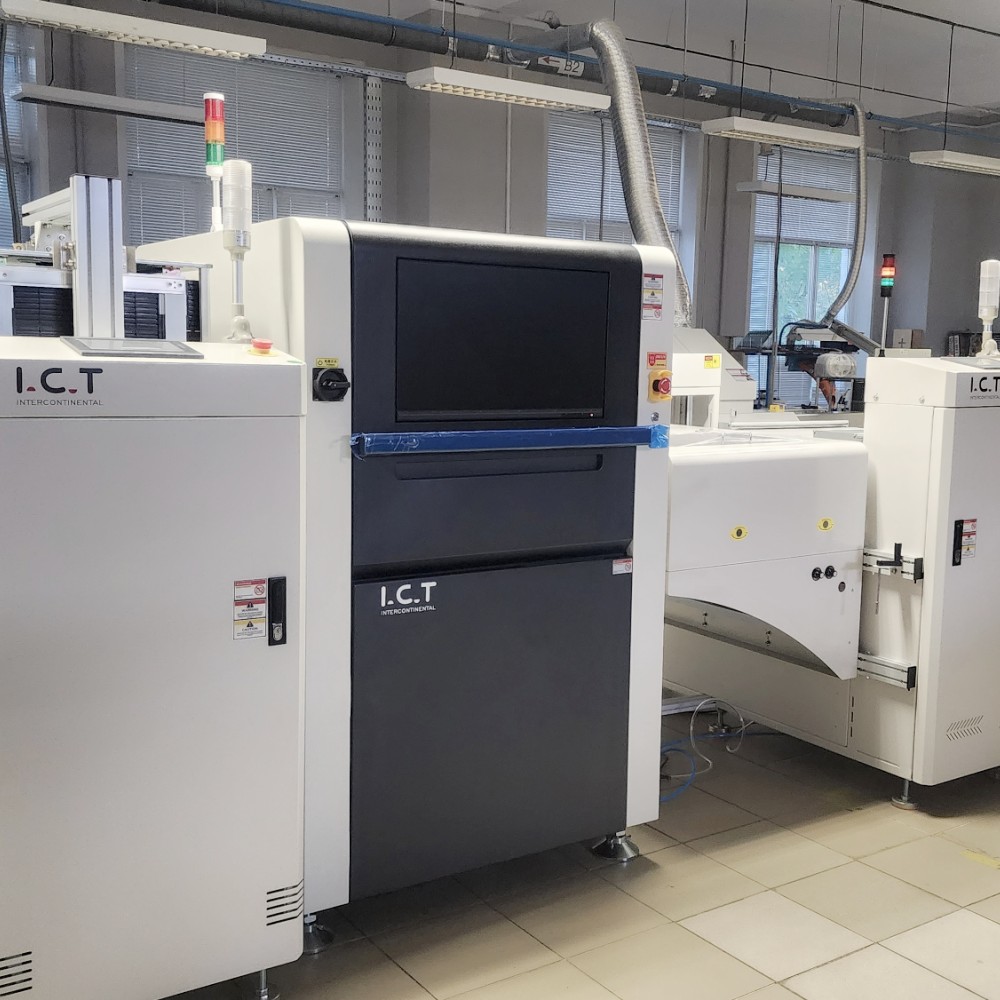

| ICT Online AOI-tarkastuskone AI-5146
ICT:n online-aoi-tarkastuskone AI-5146 käyttää erittäin tarkkaa värikameraa piirilevykuvien kaappaamiseen reaaliajassa. Se soveltaa CNN:n syväoppimista komponenttien ja juotosvirheiden älykkääseen havaitsemiseen. Tämä smt-tuotantolinjan online-aoi-kone sopii uudelleenvirtausta edeltäviin ja jälkivirtaustarkistuksiin. Se tarjoaa alhaiset väärät hälytykset, nopean nopeuden ja helpon asennuksen. Käyttäjät saavat vakaat tulokset, kun GR&R on alle 10 %. Se tukee kauko-ohjainta ja MES-datayhteyksiä tehdaskulkujen parantamiseksi.
| Ominaisuus

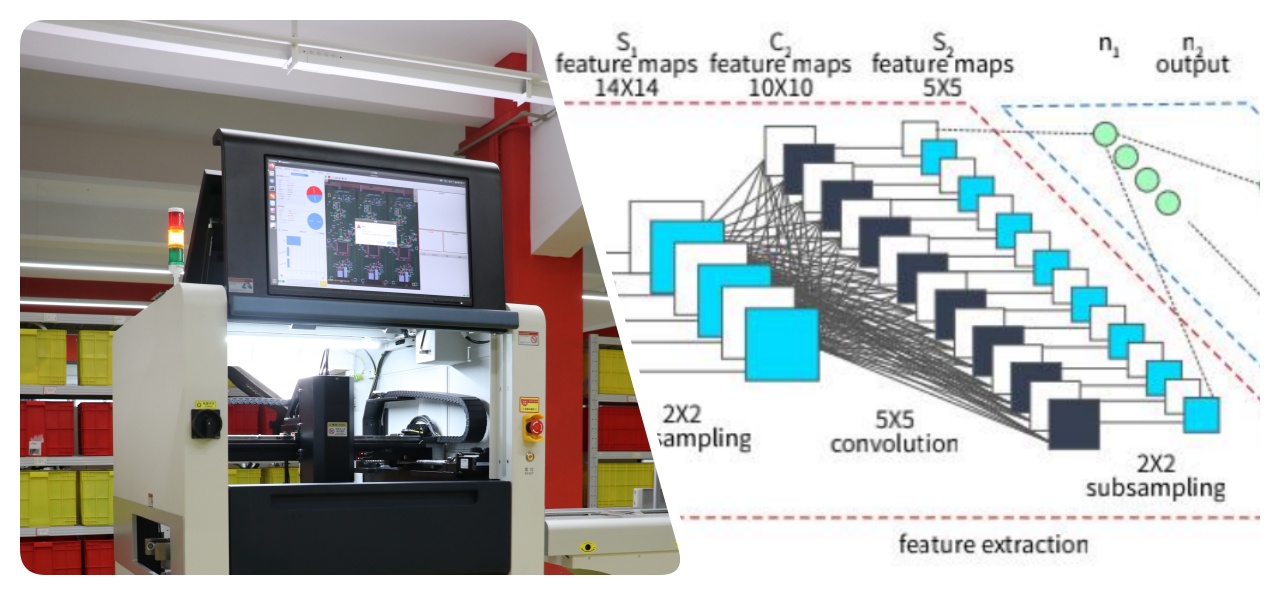

AI-5146W automaattinen PCB aoi -kone käyttää syvää oppimista CNN:n kautta optimoidakseen big dataa ja mahdollistaakseen älykkään minimalistisen ohjelmoinnin. Se tunnistaa komponentit ja juotosliitokset automaattisesti yhdellä napsautuksella, mikä ratkaisee pitkien ohjelmointiaikojen ja perinteisissä menetelmissä yleisiä vääriä hälytyksiä koskevat ongelmat. Valtaisiin tietokokonaisuuksiin koulutettuna se erottaa tarkasti NG:n OK-levyistä, vaikka juotosliitosten muodot vaihtelevatkin. Tämä vähentää tarkastusten suorittamatta jättämistä ja parantaa yleistämistä erilaisissa skenaarioissa, kuten komponenttien ylitysten tai juotteen reikien käsittelyssä ilman häiriöitä.
Huippukamera kuvaa 0,23 sekuntia kohden FOV. Syvä kohdistus pitää nopeat liikkeet. Se laskee seuraavan kentän kuvaaessaan nykyistä. Reittien suunnittelun automaattiset reitit tehokkuuden lisäämiseksi. Online-aoi-tarkastuskone käsittelee helposti suuria piirilevyjä. Se sopii suuren äänenvoimakkuuden linjoille ilman hidastamista. Käyttäjät saavat enemmän tuotantoa työvuoroa kohden.
Se löytää puuttuvia, vinoja, siltoja, ylimääräisiä juotteita ja paljon muuta. Auto IC pin boxit arvioivat useita vikoja kerralla. Se jättää huomioimatta laudan värin tai merkkien vaihdot. Yleistys käsittelee ylityksiä tai pieniä poikkeamia. Online-aoi-tarkastuskone pitää virheelliset määrät alhaisina monimutkaisissa tapauksissa.
| Erittely
| Malli | ICT SMT AOI AI-5146 | ICT SMT AOI AI-5146D |
| Mini komponentti | 01005-siru, 0,3 pitch IC ja erikoismuotoinen | |
| Resolution@FOV | 10um@40*30mm | 15um@40*30mm |
| Kamera | 12M pikselin älykäs digitaalinen teollisuuskamera | |
| Linssi | Telesentrinen linssi | |
| Kevyt | RGB+W 4 väri integraali | |
| Tarkastusnopeus | 0,23 s/FOV | |
| Tarkastusalgoritmi | CNN, värikontrasti, ääriviivojen tunnistus, offset-tarkastus, mallien sovitus, merkkien vertailu, tekstintunnistus jne. | |
| Tarkastuskohde | Komponentti: puuttuu, käänteinen, kohdistusvirhe, rikki, ylimääräinen, vieras aine, tahrainen jne. Juotos: Riittämätön juotos, liiallinen juotos, siltaus, pseudojuote jne. Muuta: Viivakoodin tunnistus/QR-koodin tunnistus/OCR. | |
| Piirilevykoko | 50 * 50 mm ~ 510 * 460 mm (Isotaulutila: Vasemmalta oikealle: max 730*460mm Oikealta vasemmalle: max 640*460mm) | 50 * 50 mm ~ 510 * 610 mm (yksi kiskokäyttö) 50 * 50 mm ~ 510 * 330 mm (kaksikiskokäyttö) |
| Rautatie | Yksikisko | Kaksikiskoinen |
| PCB:n korkeus | Yläosa: 25 mm, alaosa: 80 mm | Yläosa: 25 mm, alaosa: 30 mm |
| Piirilevyn paksuus | 0,3 - 6,0 mm | |
| PCB Edge | 3,7 mm | |
| PCB Warpage | ±3,0 mm | |
| Pcb -paino | Max: 3kg | |
| Kuljetinkorkeus | 900 ± 20 mm | |
| Säätöllä | Manuaalinen ja automaattinen | |
| Kuljettimen suunta | L ~ R tai R ~ L | |
| Voima | AC220 50/60Hz, 5A | |
| Nimellisteho | 380W | |
| Viestintä | Smema | |
| Paino | 750 kg | 790 kg |
* ICT jatkaa laatua ja suorituskykyä, teknisiä tietoja ja ulkonäköä voidaan päivittää ilman erityistä ilmoitusta.

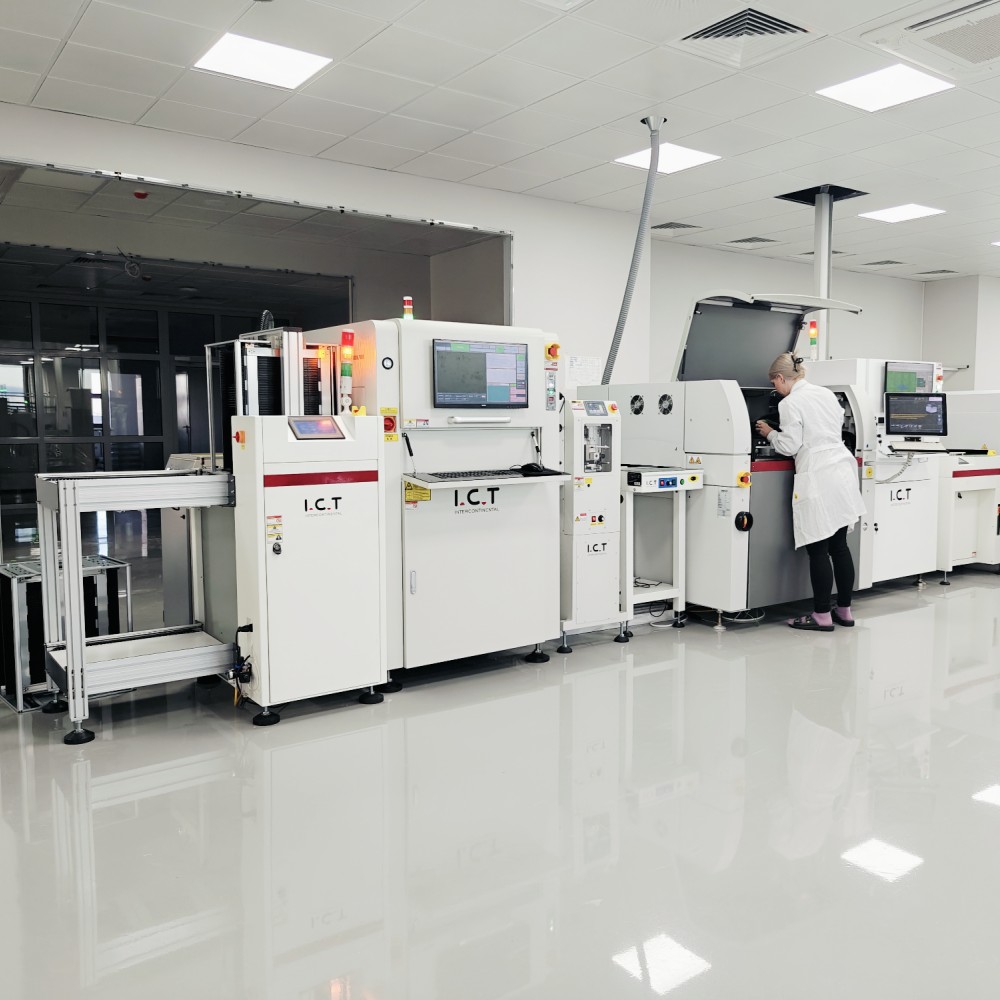

| SMT-linjan laiteluettelo
Laadukkaalla PCBA-tuotantolinjallamme on edistykselliset laitteet tehokkaaseen ja tarkkaan PCB-kokoonpanoon. Täysin automatisoitu SMT-sarja sisältää kuormaimen, automaattisen tulostimen juotospastan tarkkaan levitykseen, poimintakoneen komponenttien tarkkaan sijoitteluun, reflow-uunin luotettavaan juottamiseen ja AOI-järjestelmän perusteelliseen vikojen tarkastukseen. Tämä korkealaatuinen PCBA-tuotantolinja varmistaa sujuvan toiminnan, korkean luotettavuuden ja edullisen SMT-kokoonpanon, joka täyttää alan erilaiset vaatimukset.

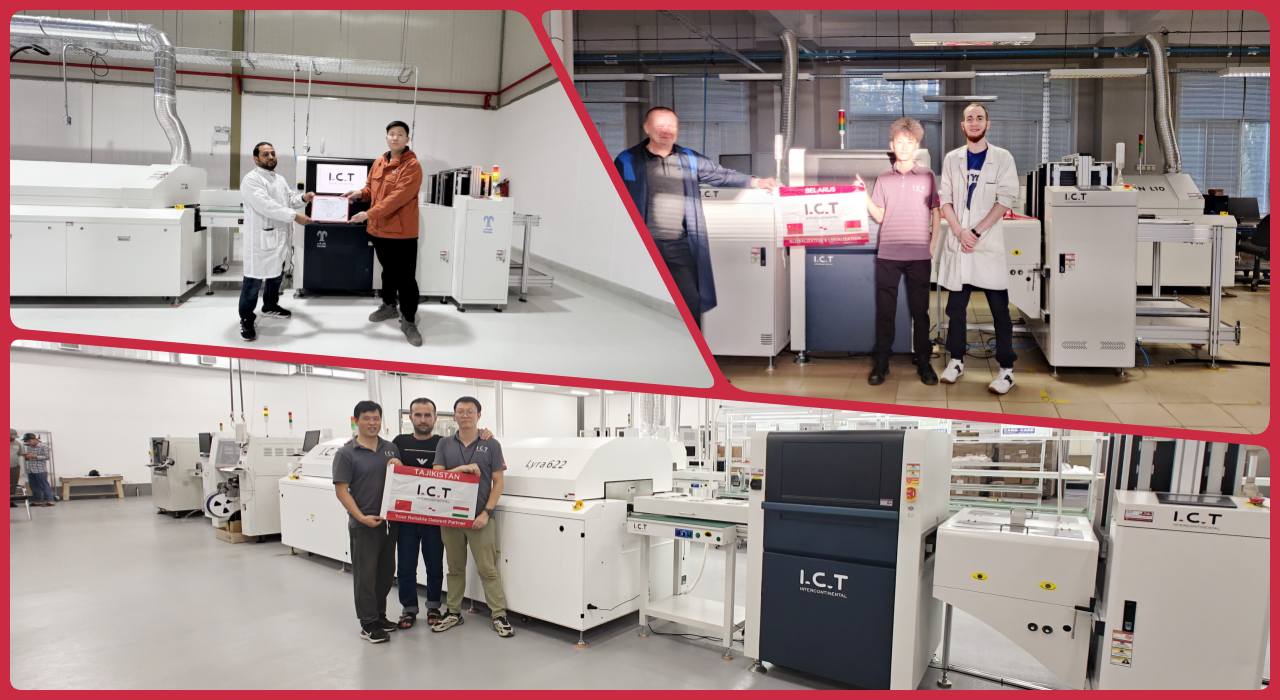

| Asiakkaan menestysvideo
Katso ICT-5146-markkinointivideo nähdäksesi online-aoi-tarkastuskoneen toiminnassa. Se alkaa tyylikkäästä ulkopinnasta ja tärkeimmistä myyntipisteistä. Sisänäkymässä on erittäin tarkka kamera ja RGB+W-valot. Kone toimii sujuvasti SMT-linjalla ja ottaa reaaliaikaisia kuvia. AI-ohjelmointidemo korostaa yhden napsautuksen komponenttitunnusta ja juotostarkistusta. Se näyttää virheesimerkkejä, kuten siltaa tai puuttuvia osia. Pika-asennus ja etälinkit tulevat näkyviin. Loppu osoittaa vakaan toiminnan tehtaalla, mikä lisää tuottoa ja nopeutta.
| Palvelu ja koulutustuki
ICT tarjoaa täyden tuen online-aoi-tarkastuskoneelle. Tiimimme hoitaa asennuksen, virheenkorjauksen ja ylläpidon. Etäapu ratkaisee ongelmat nopeasti. Tarjoamme paikan päällä tai verkkokoulutusta helppoa käyttöä varten. Käyttäjät oppivat ohjelmoinnin, vikojen määrityksen ja tietojen analysoinnin. Säännölliset päivitykset pitävät ohjelmiston ajan tasalla. Globaalit huoltokeskukset varmistavat nopeat osien toimitukset. Tämä kasvattaa käyttäjien taitoja ja koneen käyttöaikaa.

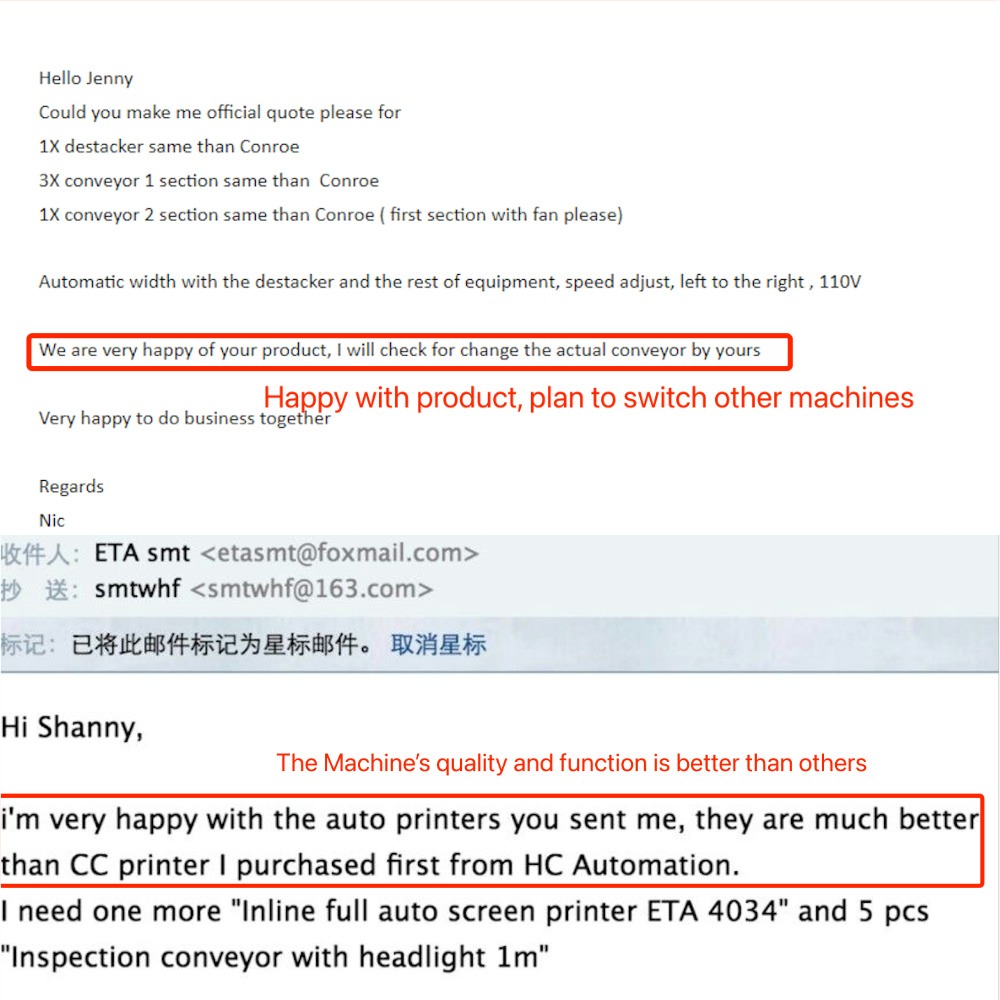

| Asiakkaiden arvostelut
Asiakkaat rakastavat insinööriemme nopeaa vastausta ja asiantuntevia korjauksia. He ylistävät online-aoi-tarkastuskonetta tarkoista tarkastuksista ja vähäisistä virheistä. Turvallinen pakkaus suojaa laivan aikana. Nopea ongelmanratkaisu lyhentää odotusaikaa. Vakaa suorituskyky vahvistaa niiden linjoja.
| Sertifikaatit ja standardit
ICT:llä on CE turvallisuudesta, RoHS vihreästä materiaalista ja ISO9001 laadunvalvonnasta. Meillä on patentteja keskeisille tekniikoille, kuten tekoälyalgoritmeille. Nämä osoittavat luotettavan rakenteen ja innovaation.
| Tietoja ICT-yrityksestä ja SMT-tehtaastamme

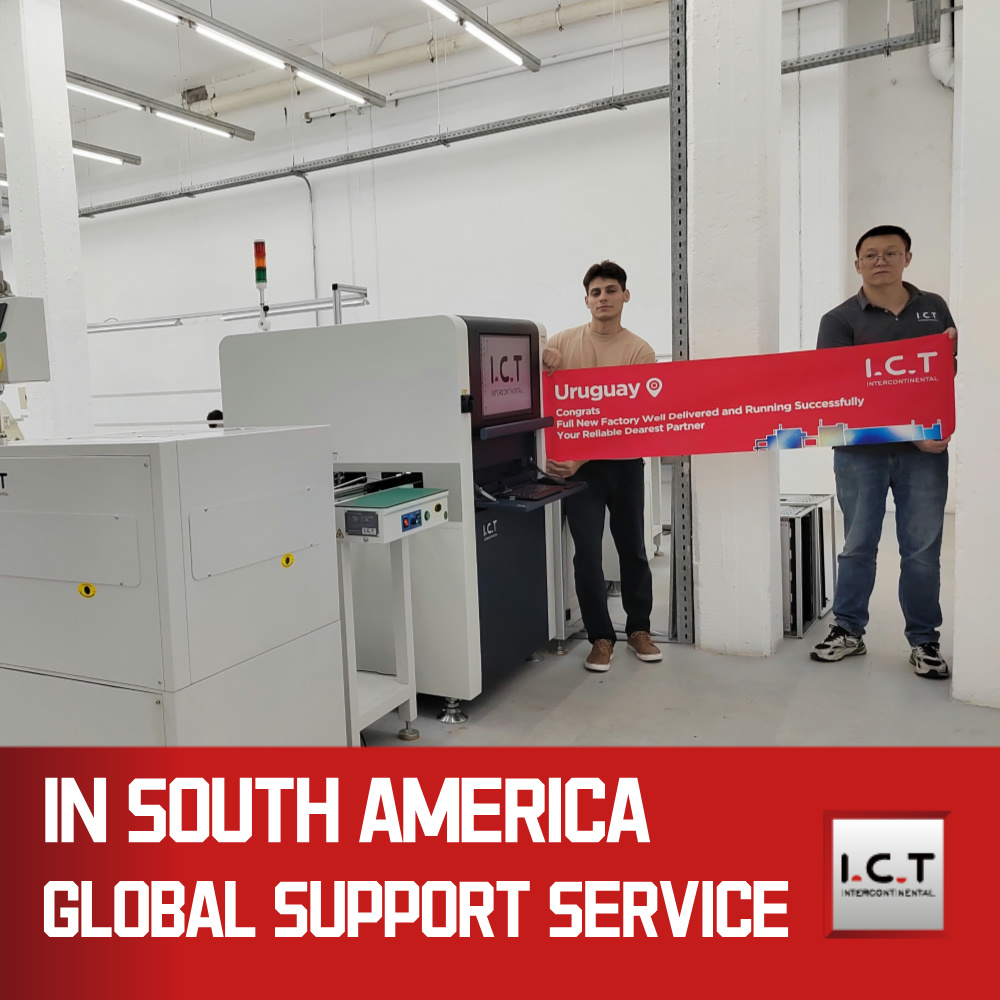

ICT:llä on oma tuotekehitys ja tuotanto 12 000 m²:n tehtaalla. Yli 89 työntekijää sisältää 20 insinööriä. Kasvumme nopeasti palvelemalla yli 1600 asiakasta 72 maassa. Tiukat testit ja laatujärjestelmät varmistavat huipputuotteet. Globaalit sivuliikkeet tarjoavat paikallista apua.
