ICT-7900
I.C.T
X-RAY machine
| Määrä: | |
|---|---|
| ICT X-7900 PCB-röntgentarkastuslaite
ICT X-7900 on korkean suorituskyvyn offline PCB Xray Inspection SMT -kone, joka on rakennettu moderneja SMT-tehtaita varten. Se paljastaa nopeasti BGA-tyhjiöt, kylmät liitokset, halkeamat, puuttuvat juotosongelmat, johtoliitosongelmat ja sisäiset epäpuhtaudet, joita normaali AOI ei näe. Järjestelmän 1000-kertaisella suurennuksella, 60°:n kallistuksen havainnolla, yhdellä napsautuksella tapahtuvan tyhjöanalyysin ja täydellisen CNC-ohjelmoinnin ansiosta käyttäjät saavat kristallinkirkkaat, toistettavat tulokset lähes ilman koulutusta. Tämä PCB-röntgentarkastuskone pysyy erittäin turvallisena <1 µSv/h:ssa ja sillä on CE-, ISO9001- ja RoHS-sertifikaatit.
| Ominaisuus
Tämän PCB Xray Inspection SMT -koneen ytimenä on korkearesoluutioinen 1536 × 1536 digitaalinen litteä ilmaisin sekä korkealuokkainen Hamamatsun suljettu röntgenputki Japanista. Reaaliaikainen korjaus ja säädettävä vahvistus tuottavat veitsenteräviä kuvia pienistä juotospalloista ja kultalangoista. Sisäänrakennettu jäähdytys ja lämpötilan valvonta pitävät kaiken vakaana pitkienkin ajojen aikana. SMT-insinöörit rakastavat sitä, kuinka tämä Smt PCB -röntgentarkastuslaite muuttaa monimutkaiset sisäiset tarkastukset yksinkertaisiksi, luotettaviksi päätöksiksi joka vuorossa.
Aseta se kerran ja katso, että PCB Xray Inspection SMT Machine skannaa satoja levyjä automaattisesti käyttämällä CNC-polkuja tai ryhmätilaa. Hiiren napsautusohjelmointi, törmäyksenestosuoja ja pehmeä XYZ-liike tekevät asennuksesta helppoa. 60° kallistustunnistin havaitsee viat joka kulmasta. Täydellinen suuren volyymin PCBA-, litiumakku-, auto- ja LED-linjoille, jotka vaativat nopeutta ja nollaa pakoa. Tämä PCB-röntgentarkastuskone parantaa suorituskykyä tarkkuudesta tinkimättä.

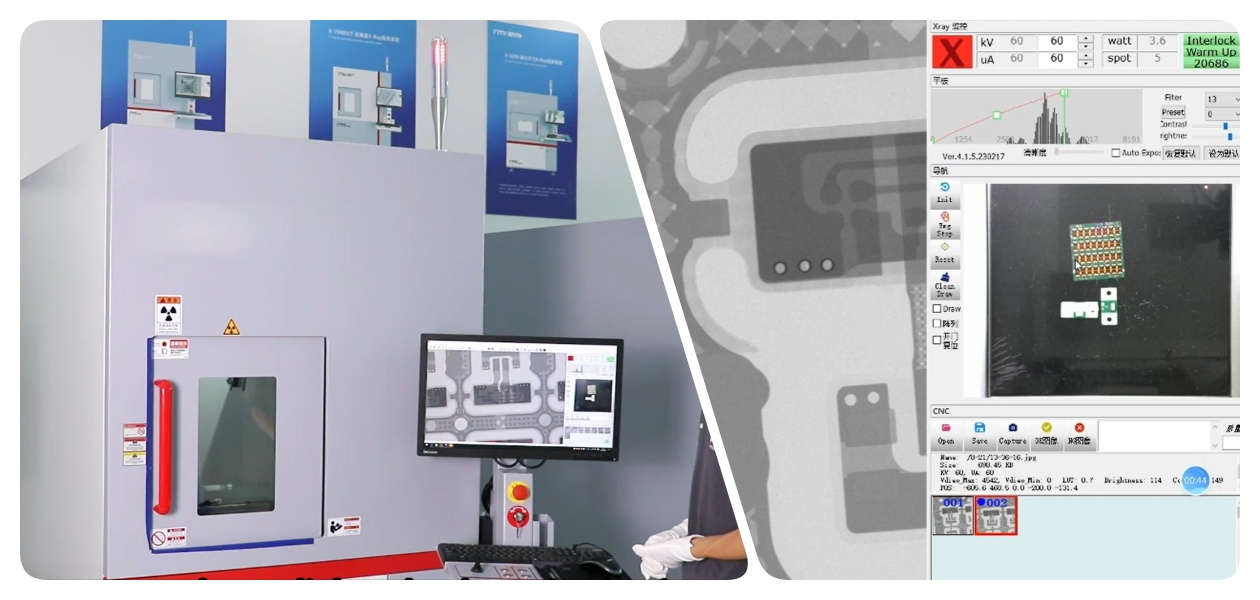

Paina vain yhtä painiketta, ja PCB Xray Inspection SMT -kone laskee välittömästi kuplan koon, tyhjiön määrän ja juotteen nousukorkeuden. Värisimulaatio saa ongelmat esiin näytöllä, joten käyttäjät huomaavat ongelmat sekunneissa. Yhdessä intuitiivisen joystick-ohjauksen ja visuaalisen navigoinnin kanssa se muuttaa tiukat laaduntarkistukset nopeiksi hyväksytyiksi/hylätyiksi kutsuiksi. Tehtaat ympäri maailmaa luottavat tähän Smt PCB -röntgentarkastuskoneeseen, että se täyttää tiukat IPC-standardit joka päivä.
| Erittely
| Esine | Malli | ICT X-7900 |
| Röntgenputki | Tyyppi | Suljettu heijastava kohdemikrofokusoitu röntgenlähde |
| Jännite | 130kV | |
| Sähkövirta | 300 uA | |
| Polttopisteen koko | 3 μm | |
| Suurin syöttöteho | 39W | |
| Röntgensäteen kulma (kartio) | 105 astetta | |
| Etäisyys tarkennuksesta kohteeseen | 10 mm | |
| Litteä paneeli | Kuvausalue | 160mm * 160mm |
| Valoherkän yksikön koko | 85 μm | |
| Resoluutio | 1644*1648px | |
| Ilmaisimen kallistuskulma | 0-60° | |
| Kuvan kehysnopeus (1×1) | 30 fps | |
| Alusta | Max. Latauksen koko | 540mm * 540mm |
| Max. Tarkastusalue | 510mm * 510mm | |
| Max. Latauspaino | 10 kg | |
| Alustan kierto | 360° alustan kierto (valinnainen) | |
| Kone | Sisäinen lyijylevy | 5 mm paksu lyijylevy (eristyssäteily) |
| Ulottuvuus | 1110mm(P)*1350mm(L)*2000mm(K) | |
| Paino | 1050kg | |
| Tietokone | 24 tuuman laajakuva LCD-näyttö/I5-prosessori/4G muisti / 250G kiintolevy | |
| Voima | AC110/220V, 10A, 1300W |
* ICT jatkaa laatua ja suorituskykyä, teknisiä tietoja ja ulkonäköä voidaan päivittää ilman erityistä ilmoitusta.
| SMT-linjan laiteluettelo
ICT-laadukas PCBA-tuotantolinja sisältää edistyneitä laitteita tehokkaaseen ja tarkkaan PCB-kokoonpanoon. Täysin automatisoitu SMT-sarja sisältää kuormaimen, automaattisen tulostimen juotospastan tarkkaan levitykseen, poimintakoneen komponenttien tarkkaan sijoitteluun, reflow-uunin luotettavaan juottamiseen ja AOI-järjestelmän perusteelliseen vikojen tarkastukseen. Tämä korkealaatuinen PCBA-tuotantolinja varmistaa sujuvan toiminnan, korkean luotettavuuden ja edullisen SMT-kokoonpanon, joka täyttää alan erilaiset vaatimukset.
| Asiakkaan menestystarina
Videomme opastaa ICT X-7900 PCB Xray Inspection SMT -koneen tyylikkään ulkoasun ja tärkeimpien myyntipisteiden läpi. Se avaa ovet ja paljastaa sisällä olevan ensiluokkaisen Hamamatsu-putken ja digitaalisen ilmaisimen. Sitten se näyttää suoran toiminnan: PCBA-levyjen automaattinen eräskannaus, välitön tyhjiömittaus, tasaiset 60°:n kallistusnäkymät BGA-liitoksista ja kristallinkirkas kuva todellisissa tehdasolosuhteissa. Asiakkaat näkevät tarkalleen, kuinka nopeaa ja helppoa vikojen havaitseminen on.
| Ammattimainen koulutus ja tuki
ICT tarjoaa täydellisen tuen jokaiselle PCB Xray Inspection SMT -koneelle. Insinöörimme hoitavat ammattimaisen asennuksen paikan päällä, yksityiskohtaisen käyttäjäkoulutuksen ja nopean kalibroinnin. 24/7 varaosat, etädiagnostiikka ja ilmaiset elinikäiset ohjelmistopäivitykset pitävät seisokit lähes nollassa. Säännölliset huoltosuunnitelmat ja maailmanlaajuiset huoltokeskukset takaavat, että koneesi toimii kuin uusi vuosia. Varmistamme, että saat maksimiarvon ensimmäisestä päivästä lähtien.
| Asiakkaan kiitosta
Asiakkaat kertovat meille jatkuvasti, kuinka paljon he rakastavat nopeita insinöörejämme ja kiinteitä laitteitamme. He ylistävät PCB Xray Inspection SMT Machinen teräviä kuvia, helppoa käyttöä, luodinkestävää vientipakkausta ja salamannopeaa teknistä tukea. Monet sanovat, että ystävällinen palvelumme ja luotettava toimintamme teki heistä pitkäaikaisia ICT-kumppaneita. Viiden tähden arvosteluja tulee jatkuvasti!
| Sertifiointimme
Jokaisella ICT PCB Xray Inspection SMT -koneella on CE-, RoHS-, ISO9001-, AERB-säteilysertifikaatti ja useita innovaatiopatentteja. Nämä maailmanlaajuisesti arvostetut merkit osoittavat omistautumisemme turvallisuuteen, ympäristönhoitoon ja huipputeknologiaan. Tehtaat Euroopassa, Yhdysvalloissa ja Aasiassa hyväksyvät ne epäilemättä hyväksyessään uusia laitteita SMT-linjoilleen.
| Tietoa ICT:stä ja tehtaastamme
Vuodesta 2012 lähtien ICT on kasvanut nopeasti oman 12 000 m²:n T&K- ja valmistuskampuksellamme Dongguanissa, Kiinassa. Lähes 90 tiimin jäsentä ja 20 insinööriä suunnittelevat, rakentavat ja testaavat tarkasti jokaisen koneen tiukkojen laatujärjestelmien mukaisesti. Meillä on jo yli 1 600 asiakasta 72 maassa täydellisillä SMT-ratkaisuilla. Tee yhteistyötä ICT:n kanssa ja liity menestykseesi keskittyneen maailmanlaajuisen johtajan joukkoon.
