| Inline SMT PCBA -reititinkone tarkkuuspaneelien purkamiseen
ICT IR350 Inline SMT PCBA Router Machine tarjoaa erittäin tarkan leikkauksen monimutkaisille PCBA-paneeleille. Suunniteltu vaativille aloille, kuten autoelektroniikkaan, älypuhelimiin, lääketieteellisiin laitteisiin ja ilmailuteollisuuteen, tämä edistynyt PCB-reititin varmistaa levyjen puhtaan, stressittömän erottamisen. Sen vankka kaksialustainen rakenne ja älykäs ohjausjärjestelmä mahdollistavat jatkuvan tuotannon tiukat toleranssit säilyttäen. Leikkausnopeus jopa 100 mm/s ja toistotarkkuus ±0,01 mm, kone auttaa valmistajia parantamaan tuottoa, vähentämään vikoja ja täyttämään tiukat laatuvaatimukset. Käsitteletpä sitten ohuita 0,5 mm levyjä tai paksumpia paneeleja jopa 4,0 mm:iin asti, tämä SMT PCBA -reititinkone tarjoaa tasaisen ja luotettavan suorituskyvyn, jota nykyaikaiset elektroniikan tuotantolinjat vaativat.
| Ominaisuus

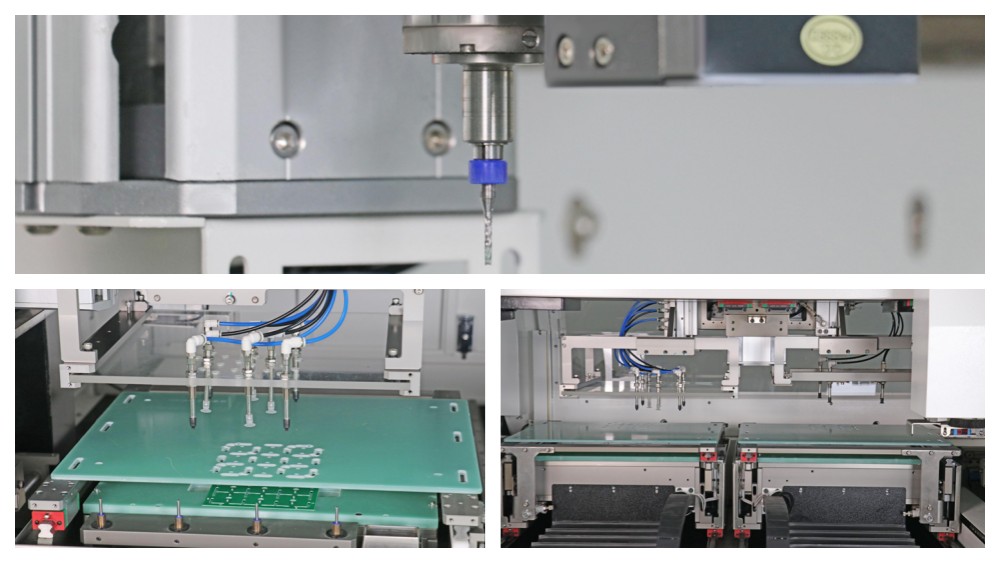

Kehittynyt näkö- ja kohdistusjärjestelmä
Teräväpiirtonäköjärjestelmä toimii koaksiaalisesti jyrsimen kanssa, mikä helpottaa kameran kalibrointia ja tarkkaa paikoitusta. Se tunnistaa kaikenlaiset piirilevymerkit ja tarjoaa visuaalisen vastapisteen korjauksen. Tämä älykäs tekniikka varmistaa tarkat reititysreitit joka kerta, jopa monimutkaisissa levyrakenteissa. Yhdessä CAD-tuontiin ja nopeaan polun optimointiin järjestelmä tukee offline-ohjelmointia ja koko levyn skannausta. Nämä ominaisuudet tekevät linjassa olevasta PCBA-reitittimestä erittäin joustavan erilaisiin tuotantotarpeisiin säilyttäen samalla erinomaisen leikkauslaadun.

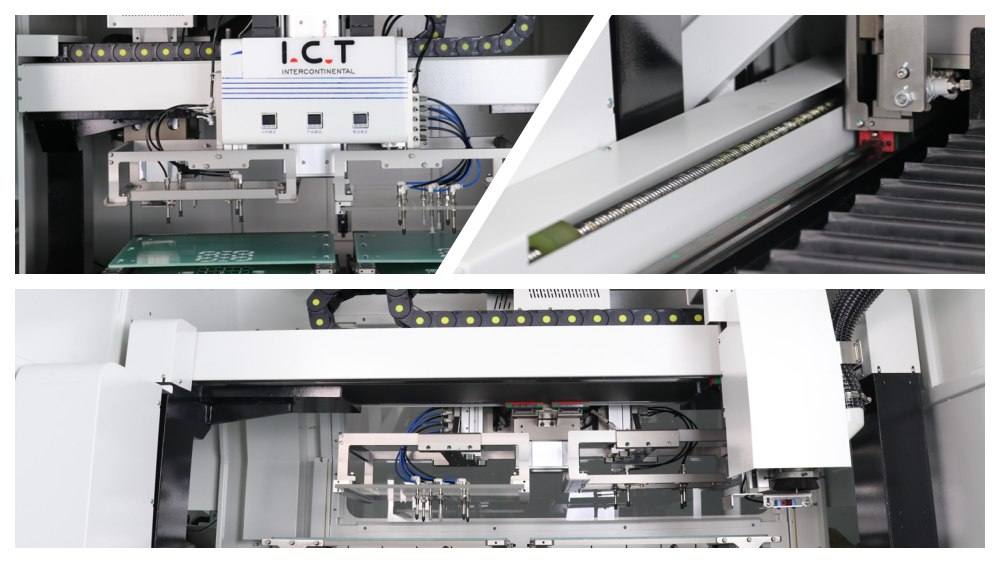

Stable Motion System ensiluokkaisilla komponenteilla
Tuodut Panasonic-servomoottorit, jotka on yhdistetty erittäin tarkkoihin ruuvitankoihin, tarjoavat tasaisen ja tarkan liikkeen X-, Y- ja Z-akseleilla. Vahvempi ja paksumpi mekaaninen rakenne parantaa huomattavasti koneen yleistä vakautta nopean käytön aikana. Tämä vankka rakenne vähentää tärinää ja varmistaa pitkän aikavälin luotettavuuden, mikä tekee Inline SMT PCBA -reititinkoneesta ihanteellisen jatkuvaan teolliseen käyttöön suuritehoisissa PCBA-reitityssovelluksissa.

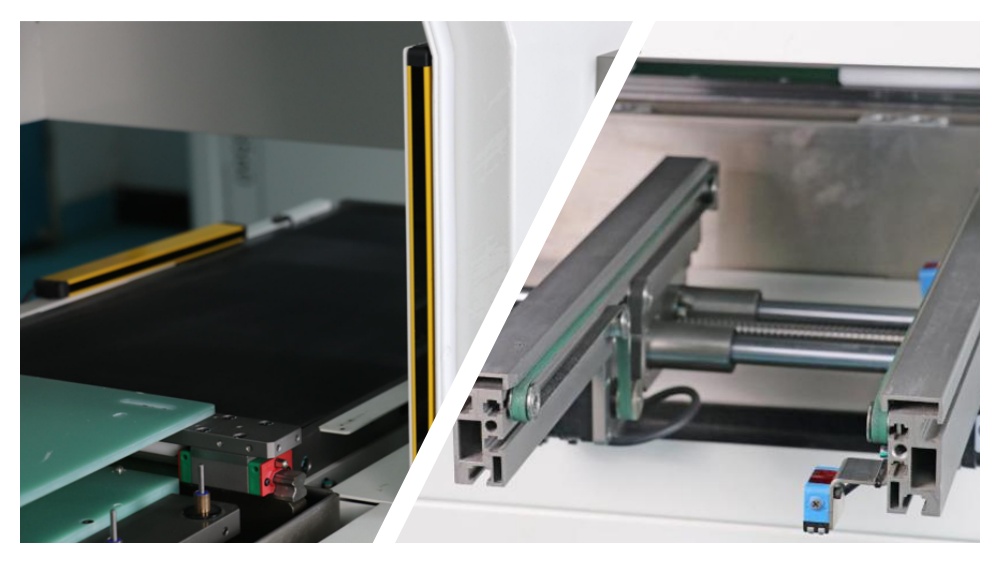

Älykäs työkalujen hallinta ja turvallisuusominaisuudet
Vakiotyökalun rikkoutumisen tunnistus varoittaa automaattisesti käyttäjiä, jos jyrsin katkeaa tai kuluu. Koneessa on myös automaattinen työkalunvaihto, joka pitää tuotannon käynnissä keskeytyksettä. Reaaliaikainen anturin valvonta estää jatkuvan käytön vaurioituneiden työkalujen kanssa. Turvaelementit, kuten kulunvalvontaanturit ja valinnaiset valoverhot, suojaavat edelleen käyttäjää. Nämä älykkäät toiminnot lisäävät tehokkuutta ja vähentävät kalliita virheitä.

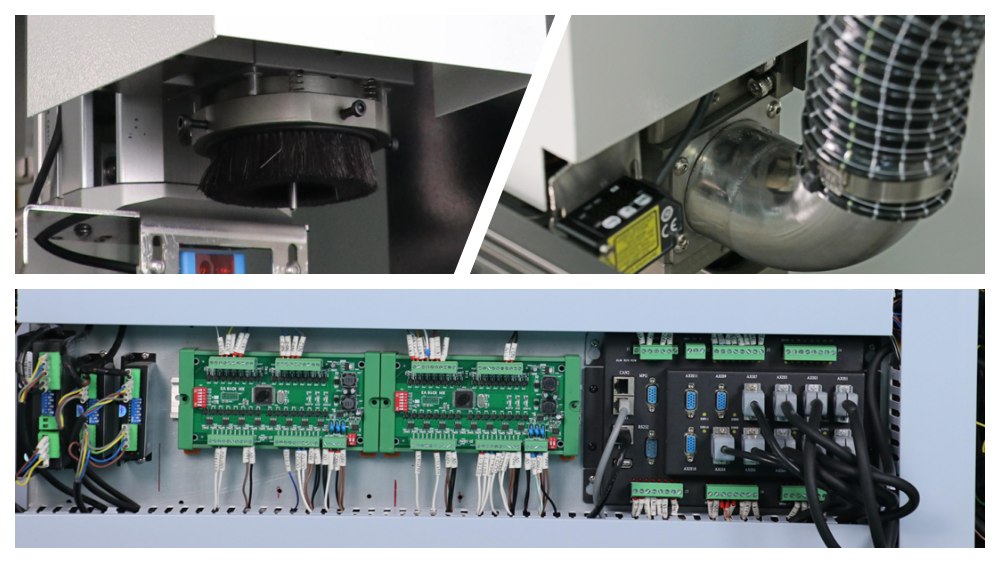

Tehokas kaksitasoinen ja pölynpoistorakenne
Kaksialustainen rakenne mahdollistaa itsenäisen toiminnan molemmilla puolilla, mikä lisää merkittävästi tuotannon tehokkuutta. Pikakiinnikkeet ja joustava säätö tekevät vaihtamisesta nopeaa ja helppoa. Tehokas erotettu pölynkerääjä suurella imulla ja hiljaisella äänellä pitää työalueen puhtaana. Ylimääräinen ioni-ilmapistooli ja rengasmaisen pyörteen staattisen sähkön poisto poistavat tehokkaasti staattisen sähkön ja estävät pölyn kiinnittymisen piirilevyihin.
Automaattinen PCBA IC-asennuskone
1. Automaattinen syöttö: syöttää automaattisesti lautaselle asetettavat tuotteet vastaanotettuaan signaalin etukoneelta.
2. Automaattinen koodiskannaus: CCD tunnistaa tuotteen koon ja sillä on koodiskannaustoiminto samanaikaisesti.
3. Automaattinen panorointi: CCD ohjaa imusuutinta imemään automaattisesti OK-tuotteet panorointiin.
4. Erottele NG-koodi automaattisesti: NG-tuotteet asetetaan automaattisesti maakaasulevyyn ja maakaasukoodi ja haarukkalevy laitetaan vialliseen laatikkoon.
5. Automaattinen pinoamisalusta: syöttää automaattisesti tyhjät lokerot ja pinoamalla OK valmiit lokerot täynnä lokeroita.
6. AGV syöttää automaattisesti tyhjät lokerot ja ottaa täyteen lokerot pois.
Käsitellä:
| Erittely
| Parametrin | määrittely |
| Malli | ICT-IR350 |
| Piirilevykoko | 350 × 310 mm |
| Alustan numero | Kaksinkertaiset alustat |
| Piirilevyn paksuus | 0,5 ~ 4,0 mm |
| PCB-tukitila | Monikäyttöinen valaisin, Erikoisvalaisin |
| X,Y Leikkausnopeus | 0 ~ 100 mm/s |
| Toista Tarkkuus | ± 0,01 mm |
| Leikkaustarkkuus | ± 0,05 mm |
| X,Y,Z-ajotapa | AC servomoottori |
| X,Y,Z ohjaustila | CNC-ohjain |
| Jyrsinterän koko | 0,8 - 3,0 mm |
| Karan nopeus | Max 80 000 rpm |
| Käyttö ja tietojen tallennus | Teollinen PC-järjestelmä |
| Jännite (pääkone) | 220V, 50/60 Hz |
| Virtalähde (pääkone) | 1,5 kW |
| Ilmanpaineen syöttö | 4,5 kg/cm² |
| Mitat (P × L × K) | 1450 × 1330 × 1641 mm |
| Paino (pölynimurin kanssa) | Noin 1000 kg |
| Pölynkeräysmenetelmä | Pölynimuri |
| Pölynimurin ilmamäärä | 28 ~ 35 m³/min |
| Pölynimurin mitat | 650 × 750 × 1500 mm |
| Pölynimurin jännite | 380 V, 50/60 Hz, 3 kW |
* ICT jatkaa toimintaansa laadun ja suorituskyvyn suhteen, tekniset tiedot ja ulkonäkö voidaan päivittää ilman erityistä huomautusta.
