ICT-5700
I.C.T
| Määrä: | |
|---|---|

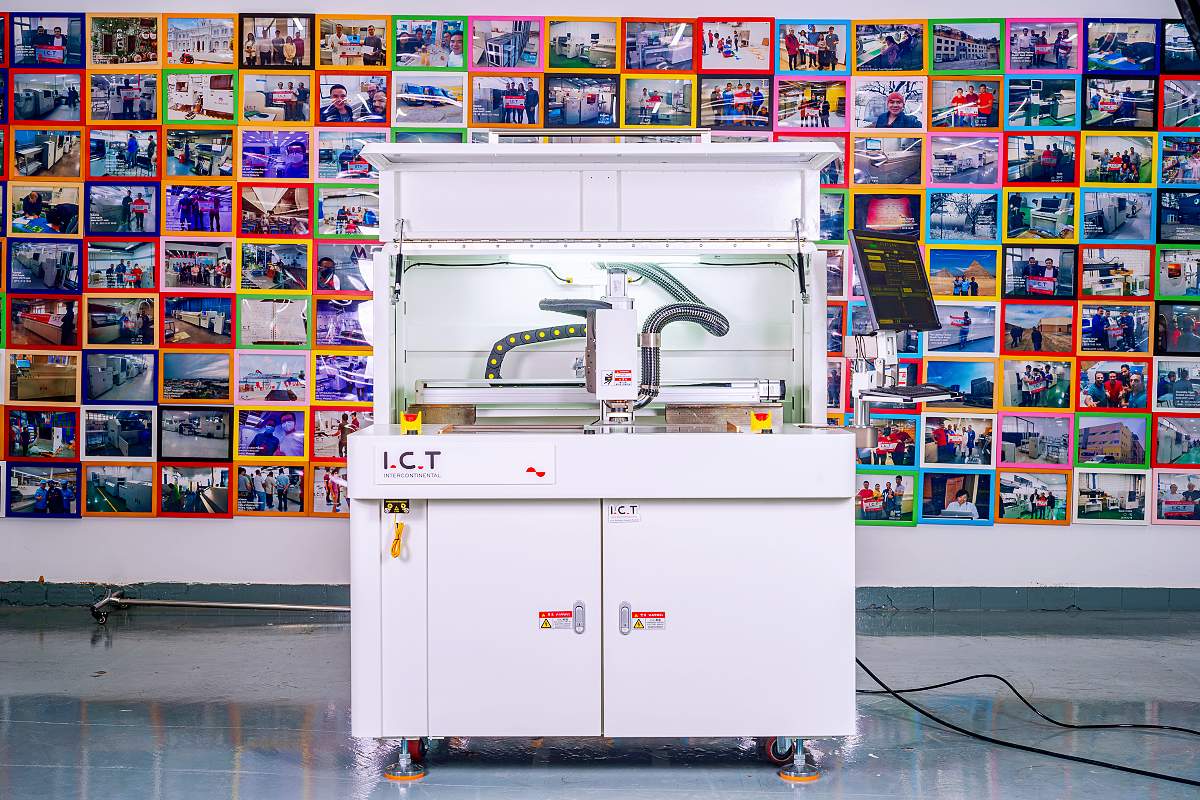

| Erittäin tarkka offline PCBA-reititin
ICT-5700-sarjan offline-PCBA-reititin tarjoaa tarkan ja vähärasitisen paneelien poistamisen eri elektroniikka-aloilla, mukaan lukien älypuhelimet, älykkäät puettavat laitteet, autoelektroniikka ja lääketieteelliset laitteet. Siinä on uusi CCD-näköjärjestelmä visuaalisen kohdistuksen korjaamiseen ja nopea kara, joka saavuttaa jopa 80 000 rpm nopeita ja tarkkoja leikkauksia. Kaksialustainen muotoilu mahdollistaa eri tuotteiden käsittelyn samanaikaisesti tai yhdistämisen yhdeksi suureksi alustaksi isompia levyjä varten. Turvaominaisuudet, kuten valoverhot ja hätäpysäyttimet, suojaavat käyttäjää, kun taas ioni-ilmapistooli pitää levyt puhtaina staattiselta sähköltä ja pölyltä. Helppokäyttöinen ohjelmisto ja luotettavat komponentit tekevät offline-PCBA-reitittimestä sopivan tehokkaille tuotantolinjoille.
| Ominaisuus

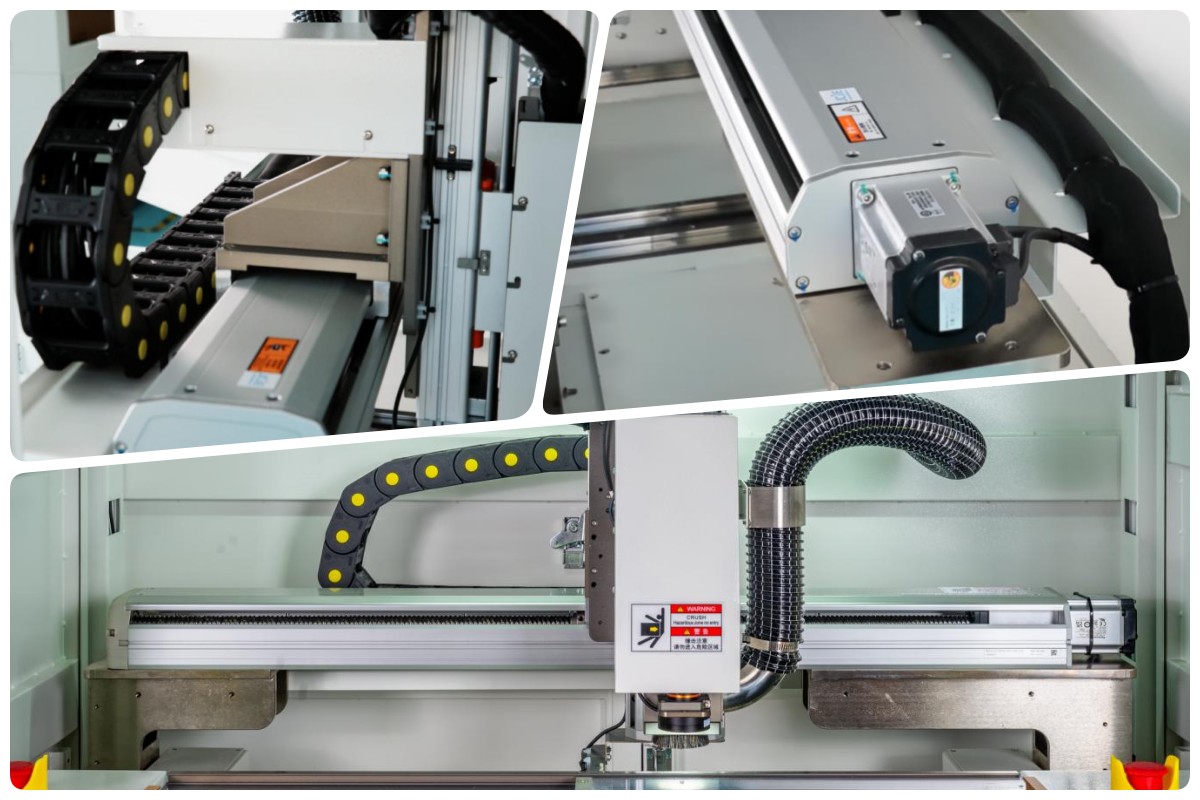

Voimansiirtojärjestelmä
Vaihteistojärjestelmä käyttää maahantuotuja Panasonic-servomoottoreita, jotka on yhdistetty PMI:n tai HIWINin korkean tarkkuuden ruuvitankoihin ja ohjauskiskoihin. Tämä asetus varmistaa sujuvan ja tarkan liikkeen. Vahvempi, paksumpi rakenne parantaa koneen vakautta käytön aikana. Joustavat säiliöketjut pitävät johdot järjestyksessä ja suojaavat niitä häiriöiltä. X-akselin moduulissa on ainutlaatuinen pölytiivis rakenne, joka vähentää huoltotarvetta ja pidentää komponenttien käyttöikää. Nämä ominaisuudet tekevät offline-PCBA-reitittimestä luotettavan pitkäaikaiseen käyttöön vaativissa tuotantoympäristöissä.

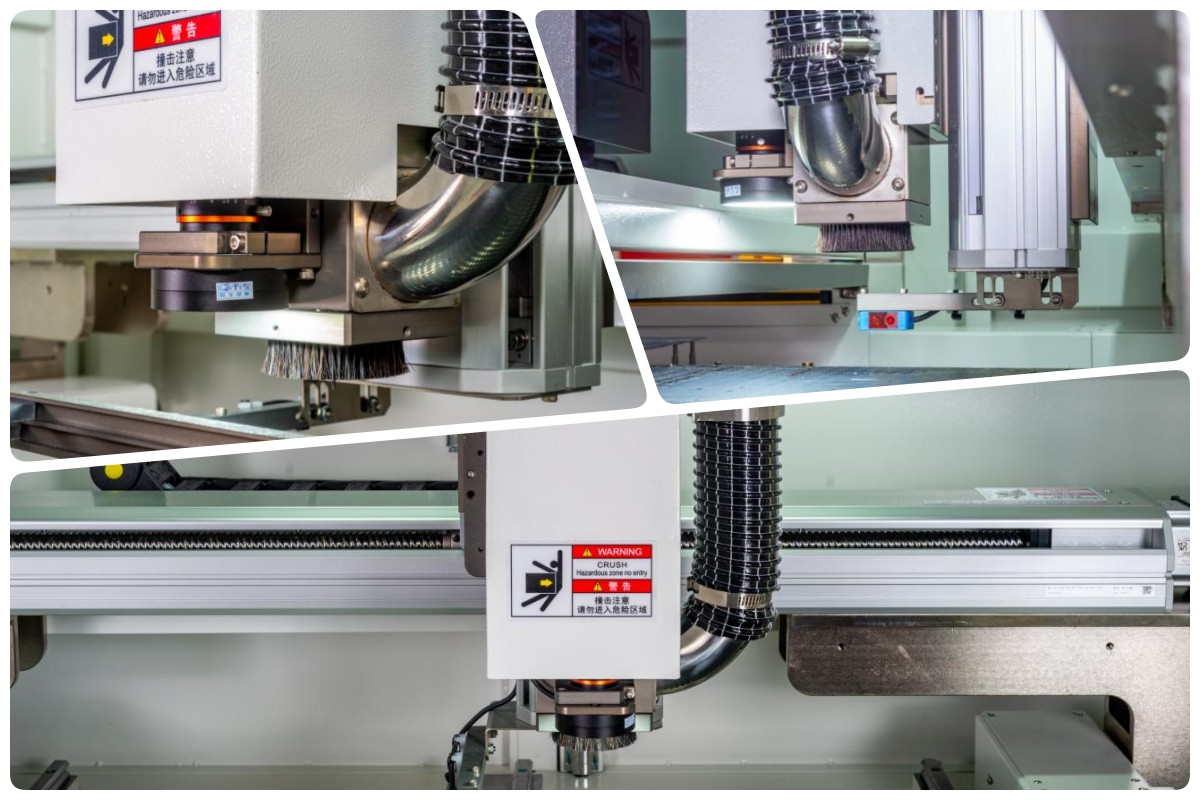

Reititinjärjestelmä
Reititinjärjestelmä sisältää koaksiaalisen HD-CCD-kameran jyrsimen kanssa helpon kalibroinnin ja tarkan paikantamisen helpottamiseksi. Vakiotyökalun rikkoutumisen tunnistus varoittaa käyttäjiä välittömästi, jos leikkuri on kulunut tai rikki. Valinnainen automaattinen työkalunvaihtaja mahdollistaa jatkuvan työskentelyn ilman pysähdyksiä, mikä lisää tehokkuutta. Ioniilmapistooli poistaa staattisen sähkön piirilevyn pinnalta pölyn houkuttelemisen estämiseksi. RSK:n tai NSK:n nopea kara alentaa leikkausjännitystä, tarjoaa suuren tarkkuuden, pienen hitauden ja nopean vasteen puhtaaseen leikkaukseen offline-PCBA-reitittimessä.

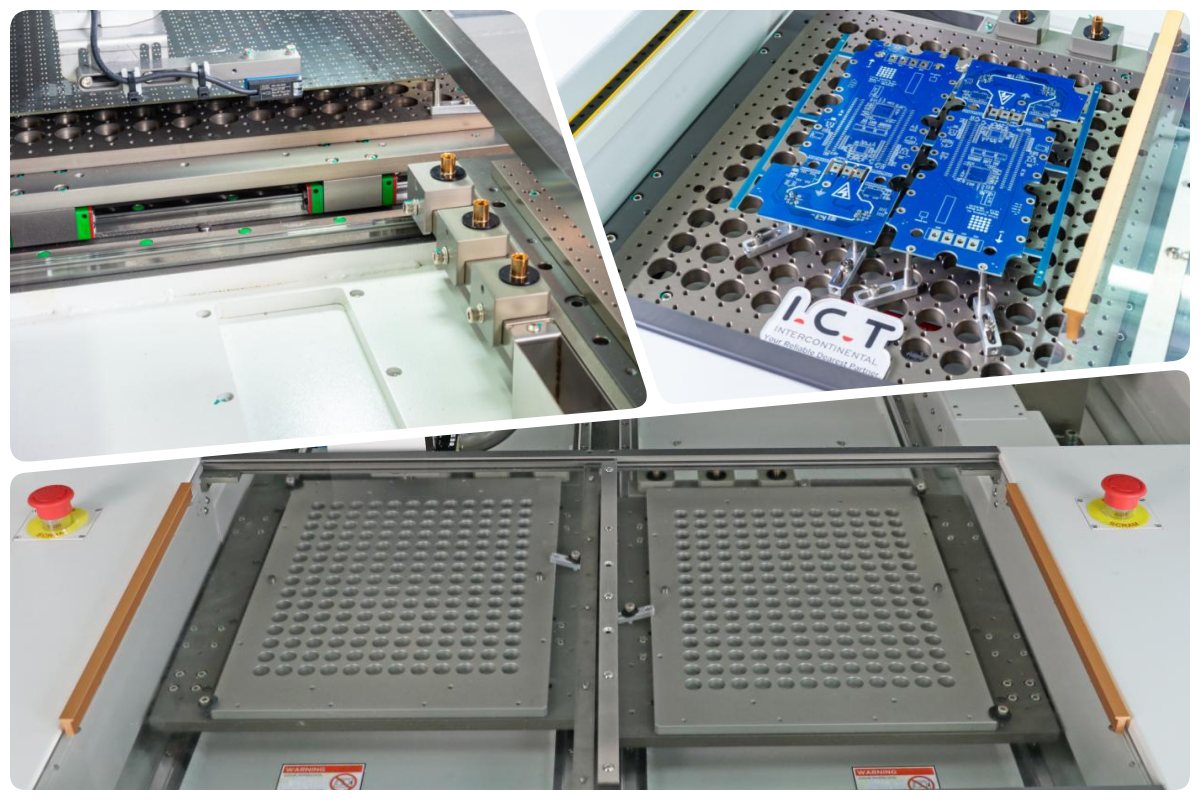

Alustajärjestelmä
Alustajärjestelmässä on Y-akselin ohjaus liukukiskojen avulla ja servomoottorit erinomaisen vakauden takaamiseksi. Turvatoimenpiteitä ovat kaksisuuntaiset hätäpysäytyspainikkeet, vakioturvasuojus ja valoverhot. Käynnistyspainikkeet molemmilla puolilla vaativat samanaikaisen painalluksen turvallisen toiminnan varmistamiseksi. Huokoinen hunajakennopohja tarjoaa vahvan imutehon ja yhteensopivuuden erilaisten PCB-levyjen kanssa. Tämä kaksialustainen rakenne tukee monitoimi- tai erikoisvalaisimia, mikä mahdollistaa erilaisten levyjen tehokkaan käsittelyn ja samalla ylläpitäen käyttäjän turvallisuutta offline-PCBA-reitittimessä.

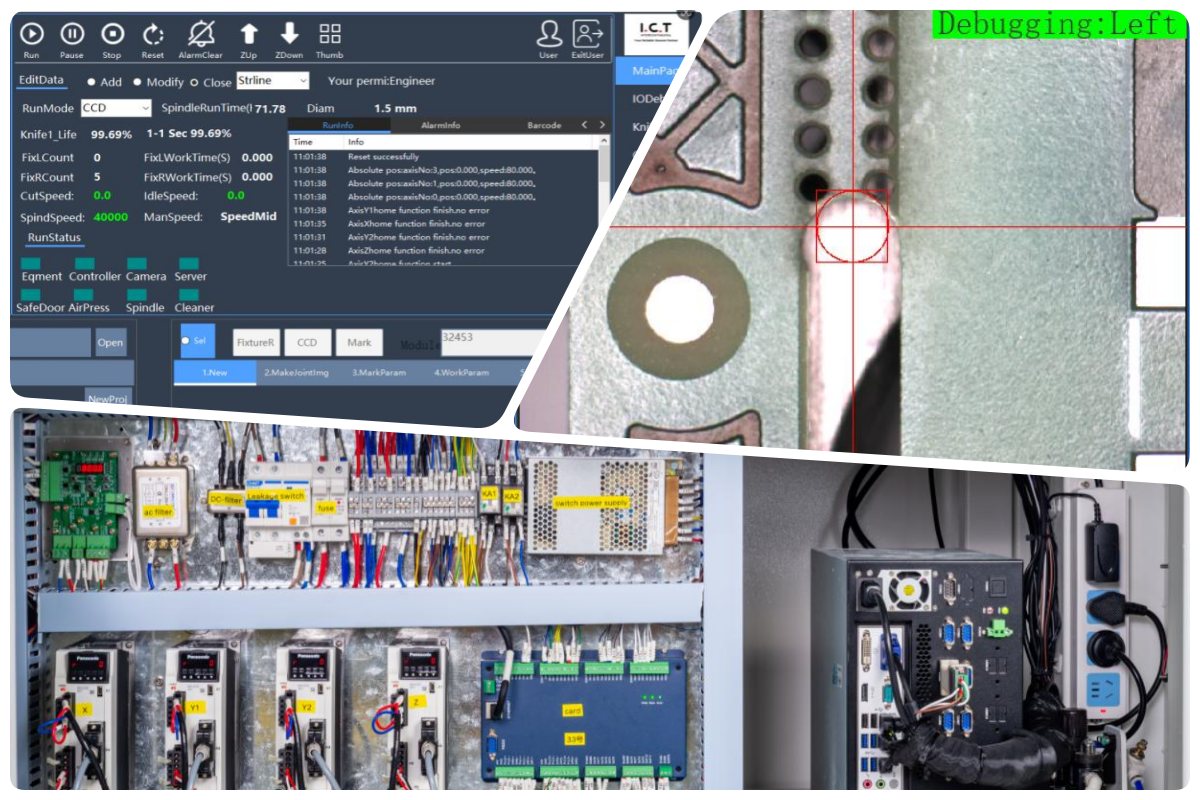

Hallintajärjestelmä
Ohjausjärjestelmä käyttää teollisuustietokonetta erillisellä CNC-ohjaimella korkean tarkkuuden ja vakauden takaamiseksi. Se tarjoaa vahvan häiriönestokyvyn tehdasasetuksissa. Tuotantotiedot ovat jäljitettävissä laadunhallintaa varten laadittujen lokiraporttien avulla. Käyttöliittymä on CE-standardien mukainen ja helppo oppia, mikä mahdollistaa nopeat ohjelman muutokset. Koaksiaalinen CCD tarjoaa reaaliaikaisen visuaalisen seurannan. Nämä elementit tekevät offline-PCBA-reitittimestä helpon käyttää ja ylläpitävät tasaisen suorituskyvyn.

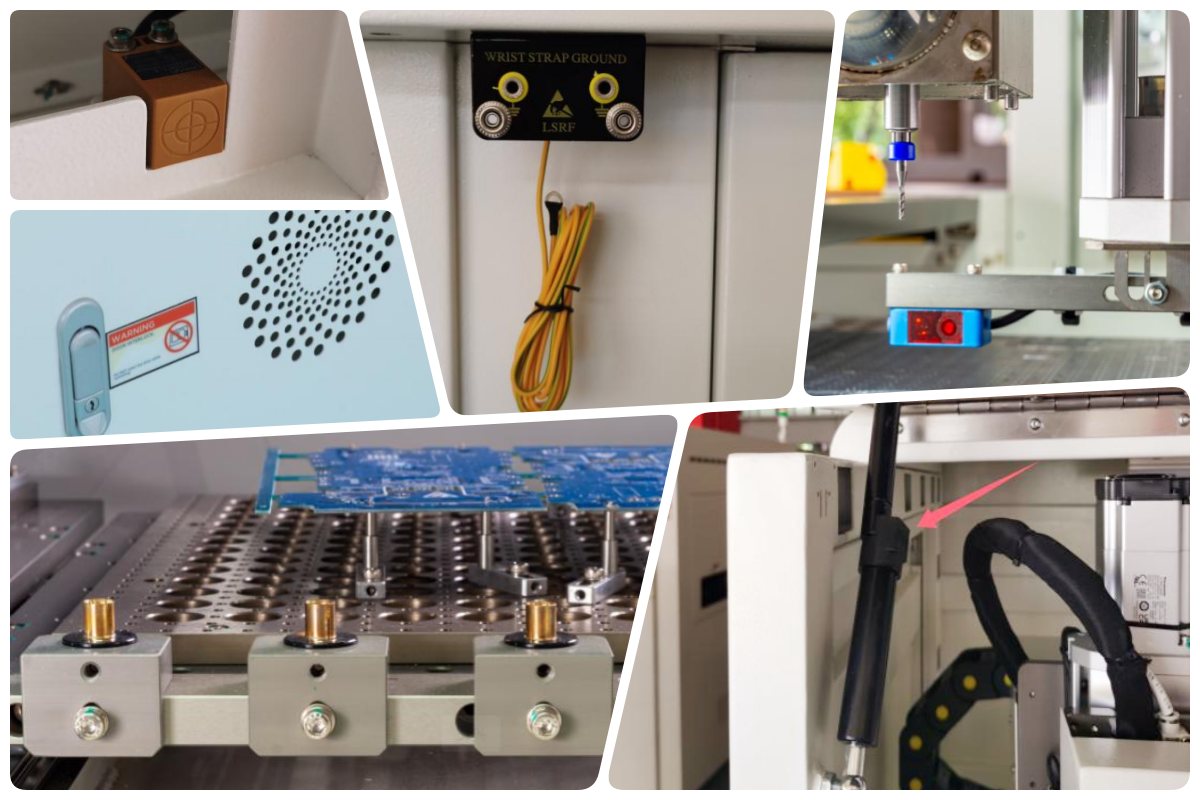

Yksityiskohtien näyttö
Keskeisiä yksityiskohtia ovat konvektiotuuletin jäähdytystä varten, sivuoven turvaanturit suojaamaan ja ESD-liitäntä staattisen sähkön vaurioitumisen estämiseksi. Valinnainen automaattinen työkalunvaihtaja tukee jatkuvaa käyttöä. Rikkoutuneen veitsen tunnistusanturi tarkkailee leikkurin kuntoa reaaliajassa. Itselukkiutuvat pneumaattiset tuet varmistavat vakaan oven tuen. Nämä harkitut mallit lisäävät turvallisuutta, mukavuutta ja luotettavuutta offline-PCBA-reitittimen päivittäisessä käytössä.
| Erittely
| Malli | ICT-5700M | ICT-5700L | ICT-5700LL |
| PCb-koko (kaksinkertainen alusta, erikoiskoko valinnainen) | 290*350mm | 350*450mm | 450*500mm |
| PCB:n paksuus | 0,3-6,0 mm | ||
| Paino (pölynimurin kanssa) | 1000kg | ||
| Ulottuvuus | 1075*1430*1460mm | 1125*1530*1460mm | 1225*1530*1460mm |
| Pölynkeräysmenetelmä | Imurointi | ||
| Pölynimurin ilmamäärä | 28-35 cm3/min | ||
| Pölynimurin mitat | 640*785*1760mm | ||
| Pölynkerääjän jännite | 380V,50/60HZ,3kw | ||
| SMT-linjan laiteluettelo
ICT tekee todellisen korkealaatuisen PCBA-tuotantolinjan. Tyhjiökuormaaja puhdistaa laudan. Automaattinen tulostin asetti liittimen oikein. Placer set chip true. Monet vyöhykkeen reflow juotos kovaa. Hyvä AOI löytää kaikki huonot. Linja pysyy tiukkana. Sato korkea. Kustannukset alhainen. Ei leikkimistä. Tee kovaa työtä varten auton terveysvalo. Hallitus valmiina todelliseen maailmaan. Palaamme täyteen.
| Tuotteen nimi | Käyttötarkoitus SMT-linjassa |
|---|---|
| SMT -linja | Avaimet käteen -periaatteella Täysautomaattinen SMT-kokoonpanolinja |
| Piirilevyn kuormain | Lataa automaattisesti paljaat piirilevyt linjalle. |
| Juotospastatulostin | Tulostaa juotospastan PCB-tyynyille tarkasti. |
| Valitse ja aseta kone | Kiinnittää komponentit PCB-levyihin tarkasti. |
| Reunusta | Sulata juotetta kiinteiden liitosten muodostamiseksi. |
| Asiakkaan menestysvideo
Algerialainen, ominaisuuspuhelimiin erikoistunut asiakas vieraili tehtaallamme vastaanottamassa koneen. He toivat yli kymmenen piirilevypaneelia ja komponenttia. Tiimimme suoritti täyden tuotantoesittelyn käyttämällä täydellistä SMT-linjaa: täysautomaattinen tulostin, SPI juotoksen tarkastukseen, RX-8-sijoitin pienille osille, RS-1R suurempien komponenttien syöttölaite, lokeroiden syöttölaite suojuksiin, reflow-uuni, AOI laaduntarkistukseen ja lopuksi ICT-5700 offline PCBA-reititin tarkkaan levyjen erottamiseen. Prosessi sujui sujuvasti, mikä osoitti korkean tehokkuuden ja puhtaat leikkaukset. Asiakas oli tyytyväinen tuloksiin ja koneen suorituskykyyn.
| Palvelu ja koulutustuki
ICT tarjoaa täydellisen tuen, mukaan lukien asennuksen, paikan päällä tapahtuvan koulutuksen ja jatkuvan ylläpidon. Kokeneet insinöörimme opastavat käyttäjiä offline-PCBA-reitittimen turvallisessa ja tehokkaassa käytössä. Tarjoamme yksityiskohtaista koulutusta ohjelmointiin, työkalujen vaihtoon ja päivittäiseen hoitoon. Etäapu ja nopea varaosien toimitus minimoivat seisokit. Palvelukeskuksilla ympäri maailmaa varmistamme nopean vastauksen kaikkiin ongelmiin. Tämä täysi tuki auttaa asiakkaita saavuttamaan sujuvan tuotannon ja maksimaalisen koneen arvon.
| Asiakaskokemukset
Monet asiakkaat kiittävät ammattitaitoisia insinöörejämme nopeasta ongelmanratkaisusta ja ammattitaitoisesta ohjauksesta. He arvostavat laitteidemme luotettavaa suorituskykyä ja tarkkuutta. Turvallinen ja huolellinen pakkaus varmistaa, että koneet saapuvat täydellisessä kunnossa. Nopeat vastaukset kysymyksiin rakentavat vahvaa luottamusta. Kaiken kaikkiaan asiakkaat arvostavat ICT:n korkeaa laatua ja erinomaista tukea
| Sertifikaatit ja standardit
ICT:llä on tärkeimmät sertifikaatit, mukaan lukien CE turvallisuudesta, RoHS ympäristöstandardeista ja ISO9001 laadunhallinnasta. Omistamme myös useita patentteja innovatiiviselle teknologialle. Nämä sertifikaatit todistavat sitoutumisemme luotettaviin, turvallisiin ja korkealaatuisiin tuotteisiin, jotka täyttävät maailmanlaajuiset vaatimukset.
| Tietoa ICT-yrityksestä ja -tehtaasta
ICT:llä on omat tuotekehitys- ja tuotantolaitokset suurella insinööritiimillä. Yritys on kasvanut nopeasti viime vuosina ja palvelee yli 1600 asiakasta yli 72 maassa. Moderni tehtaamme noudattaa tiukkoja testausprosesseja ja laadunhallintajärjestelmiä. Tämä varmistaa, että jokainen kone, mukaan lukien offline-PCBA-reititin, täyttää korkeat standardit. Keskitymme innovaatioihin ja globaaliin palveluun asiakkaiden pitkän aikavälin menestyksen takaamiseksi.
