ICT-OFM | Advanced Odd Form Inserting Machine

Jakaa:

I.C.T-OFM | Advanced Odd Form Inserting Machine

I.C.T Odd Form Insertion Machine on edistyksellinen laite, joka on suunniteltu käsittelemään monimutkaista tehtävää lisätä parittoman muotoisia komponentteja SMT-sovelluksiin nopeasti ja tarkasti. Sen innovatiivinen muotoilu ja modulaarinen rakenne tekevät siitä ihanteellisen valinnan valmistajille, jotka haluavat parantaa tuotantokykyään.

Malli:
I.C.T-OFM-sarja
Brändi:
I.C.T

Saatavuustila:

Määrä:



Tiedustella Lisää ostoskoriin

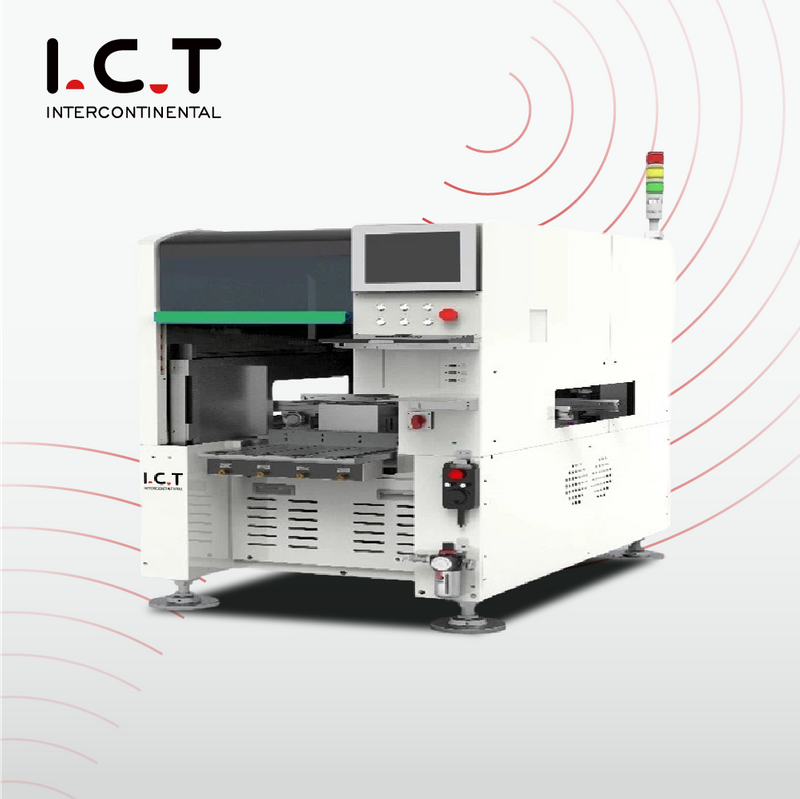

I.C.T Advanced Odd Form Inserter Machine

Esittely:

The I.C.T Odd Form Inserting Machine on innovatiivinen, korkean suorituskyvyn ratkaisu, joka on suunniteltu vastaamaan erityismuotoisten komponenttien asettamiseen piirilevykokoonpanoon liittyviin haasteisiin. Yhdistämällä nopeuden, monipuolisuuden ja tehokkuuden tämä kone varmistaa saumattoman integroinnin tuotantolinjaasi tinkimättä yleisestä tuottavuudesta. Modulaarisen suunnittelun ja huipputeknologian ansiosta I.C.T Odd Form Insertion Machine on rakennettu pitkäaikaista arvoa varten, mikä tarjoaa vertaansa vailla olevan joustavuuden ja luotettavuuden.

Pariton muotoinen lisäyskone OFM-6

※ Piirilevyn koko: 70 * 70-300 * 500 mm

※ Asennuspää: 2/4/6

※ Syöttöpankki: Yksi / kaksipuolinen

※ Mas Komponentin koko: φ50 (35*35) mm;

※ Komponenttien poimintamenetelmä: Suutin / puristin

※ Asennuskulma: 0-360°

※ Tarkkuus CPK: ± 0,05 mm

Tärkeimmät ominaisuudet ja edut I.C.T Odd Form Insertion Machine:

1. Kehittynyt ohjelmointi ja tietojen jakaminen

Offline-ohjelmointi: Yksinkertaista asennusta plug-in ohjelmointiohjelmistolla, joka toimii missä tahansa ulkoisessa tietokoneessa.
Tiedon jakaminen: Jaa koneohjelmia ja tuotantotietoja (piirilevyn koko, komponenttien koordinaatit) eri laitteiden välillä toimintojen tehostamiseksi.

2. Tarkkuus ja tehokkuus

Älykäs kalibrointi: Paranna tarkkuutta käyttämällä tarkkuusalgoritmeja ja älykästä virheenkorjausta.
CPK-testitulokset: Saavuta poikkeuksellinen tarkkuus CPK-arvoilla 1,0-1,67.
Useita komponenttien tunnistusalgoritmeja: Varmista korkean tarkkuuden korjaava analyysi useille parittomille komponenteille.

3. Joustava komponenttien käsittely

Tuki erilaisille syöttölaitteille, mukaan lukien aksiaaliset, radiaaliset, lokero- ja putkisyöttölaitteet.
Mukautuva liittimiin, muuntajiin, kytkimiin, keloihin ja muihin.
Valinnainen Insertion Bent Foot Module parantaa juottamisen luotettavuutta.

4. Modulaarinen ja kompakti rakenne

Modulaarinen rakenne skaalautuvaan tuotantoon.
Kompaktit yksikön mitat maksimoivat tehtaan lattian tehokkuuden.

Muita ominaisuuksia:

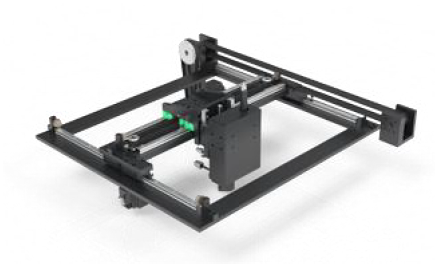

Taivutetun jalkamoduulin asennus

Jotkut mallit voidaan varustaa komponenteilla, joihin taivutetaan

toteuttaa automaattisesti taivutettu johto komponentin liitännän jälkeen, jotta se onnistuu

estää kelluvan ilmiön komponenttien hitsauksen aikana.

Taivutetun jalan johdon halkaisijan on oltava alle 1,0 mm,

ja vuotavan johdon pituuden on oltava vähintään 2 mm.

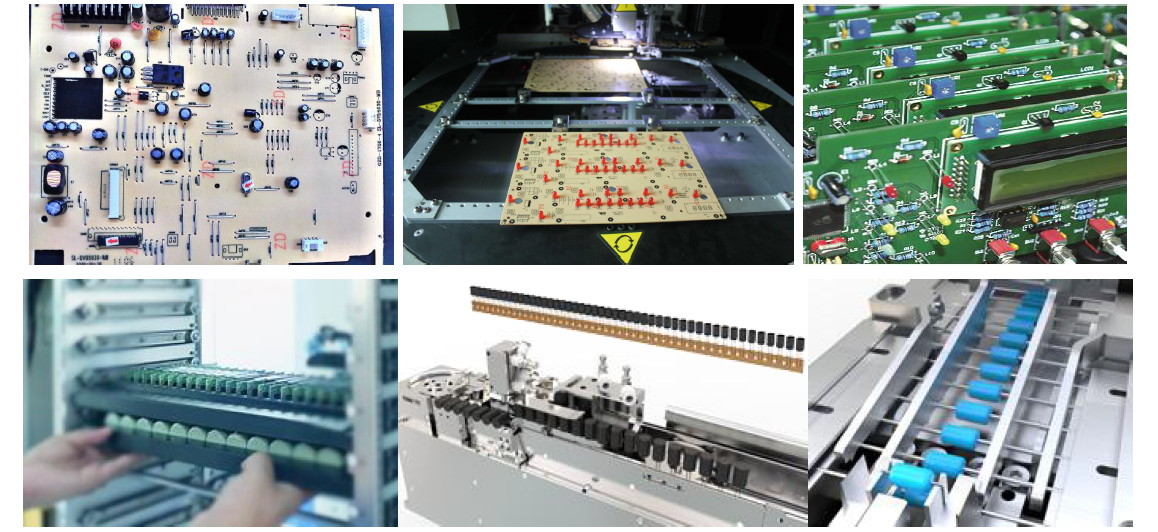

Sovellukset I.C.T Odd Form Insertion Machine:

I.C.T Odd Form Insertion Machine on suunniteltu käsittelemään erilaisia erikoismuotoisia komponentteja, kuten liittimiä, muuntajia ja paljon muuta. Erikoissyöttölaitteidensa ansiosta siihen mahtuu monenlaisia materiaaleja, mikä varmistaa nopean ja tehokkaan syöttötavan.

Odd-muodon lisäyskoneen sovellukset

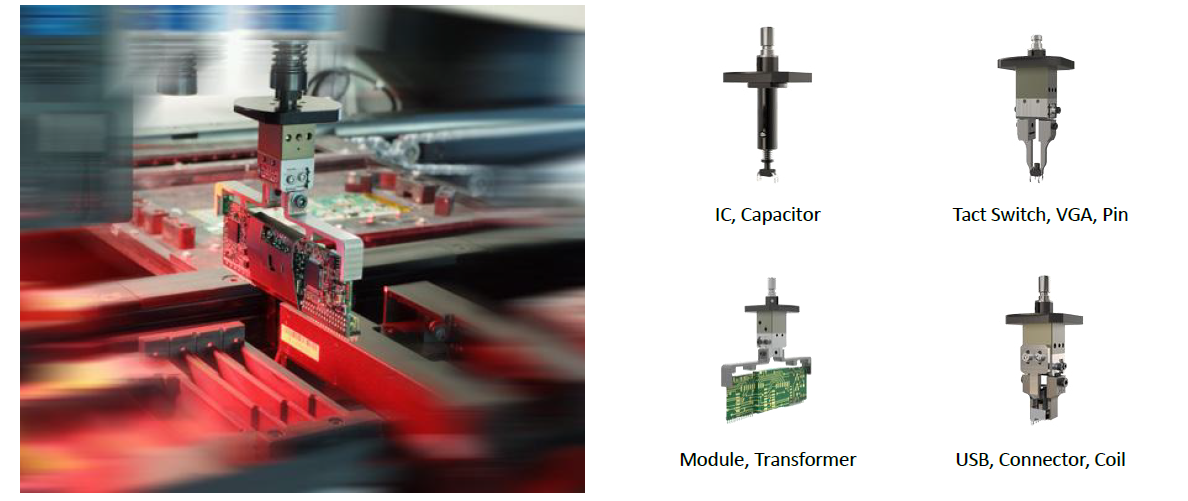

Erikoispuristinsovellus:

Erikoismuotoisten alkuperäisten monimuotoisuuteen sopeutumiseksi eri osien muodon mukaan sopivin suutin ja tarrain on suunniteltu takaamaan nopeiden pistokelaitteiden toimivuuden.

Erikoispuristinsovellus

Mittatilaustyönä suunnitelluilla suuttimilla ja tarttujalla, jotka on räätälöity nopeaa ja tarkkaa työntämistä varten, tämä kone varmistaa optimaalisen suorituskyvyn erilaisille erikoismuotoisille komponenteille.

Tekniset tiedot I.C.T:stä Parittoman muodon lisäyskone:

Malli	OFM-2	OFM-4	OFM-4D	OFM-6	OFM-6D
Asennuspää	2	4	4	6	6
Mitat: mm	105016801870	130017002000	155019002100	155019002100	130017002000
Paino	1250kg	1650 kg	1750 kg	1800kg	1730 kg
Käyttöjärjestelmä	Windows
Syöttöpankki	Yksipuolinen		Kaksipuolinen	Yksipuolinen	Kaksipuolinen
Turvaritilä (ovi)	Vakiokokoonpano
Ilmansyöttö	0,5–0,65 MPa (ANR)
Max teho	4,5 kW	5,4 kW	6,3 kW	6,3 kW	5,4 kW
Suurin komponentin koko	φ50 (35*35) mm			φ50 (35*35) mm	Φ30 (17*17) mm
Komponentin korkeus	≤ 25 mm	≤30 mm	≤ 25 mm	≤30 mm	≤ 20 mm
Komponenttien poiminta Menetelmä	Suutin / puristin
Nopeus / yksi komponentti	0,8 S	0,7 S	0,7 S	0,6 S	0,6 S
Tarkkuus CPK≥1,0	±0,05 mm
Aseta virta	≤29,4N	≤98N	≤29,4N	≤29,4N	≤29,4N
Aseta komponentti Esine	Liitin, kytkin, pistorasian muuntajakelat, portit, kondensaattorit, vastukset, IC jne.
PCB-koko (L*L)	7070~ 300500mm	7070~ 410500mm	7070~ 450400mm	7070~ 410350mm	7070~ 410350mm
PCB:n paksuus	0,6-2 mm
Kuljettimen tyyppi	Ketju				Vyö
Suunta	L - R (valinnainen R - L)
Kuljetinosasto	3
SMEMA	Vakiokokoonpano
* I.C.T jatkaa laadun ja suorituskyvyn parantamista, spesifikaatioita ja ulkonäköä voidaan päivittää ilman erillistä ilmoitusta.

Lisätietoja, kiitos Ota yhteyttä I.C.T:hen Nyt.

Syöttölaitteen vaihtoehdot:

Valitse laajasta valikoimasta syöttölaitetyyppejä tuotantotarpeidesi mukaan:

Sopivat materiaalit	Sopivat materiaalit	Sopivat materiaalit
Aksiaalinen nauhansyöttölaite	Vaakasuuntaiset lyijypunosmateriaalit	Vastukset, kondensaattorit, sulakkeet
Radiaalinen nauhansyöttölaite	Pystysuorat lyijypunosmateriaalit	Kondensaattorit, LEDit
Lokeron syöttölaite	Lavojen saapuvat materiaalit	IC:t, muuntajat, kelat
Putken syöttölaite	Putkien lastausmateriaalit	VGA-liittimet, releet, muuntajat
Kulhon syöttölaite	Irtotavarana saapuvat materiaalit	USB-liittimet, HDMI-liittimet, LEDit
