Tämä SMT Solder Paste Printing Machine tarjoaa korkean tarkkuuden ja tehokkuuden täydelliseen PCB-tulostukseen.
a. Suuri tarkkuus ja toistuva ±0,01 mm:n paikannustarkkuus.
b. Nopea sykliaika alle 7 sekunnissa nopeaan tuotantoon.
c. Automaattinen stensiilipuhdistus kuiva-, märkä- ja tyhjiövaihtoehdoilla.
d. Säädettävä vetolastan paine parantaa tulostuslaatua.
e. Tukee erilaisia piirilevytyyppejä, kuten LEDiä ja ajoneuvoelektroniikkaa.
f. ICT tarjoaa asiantuntevia asennus- ja koulutuspalveluita.
g. Sisältää standardin 2D-tarkastuksen laadunvalvontaa varten.
ICT-6534
I.C.T
| Määrä: | |
|---|---|
| ICT-6534 SMT-juotepastatulostuskone

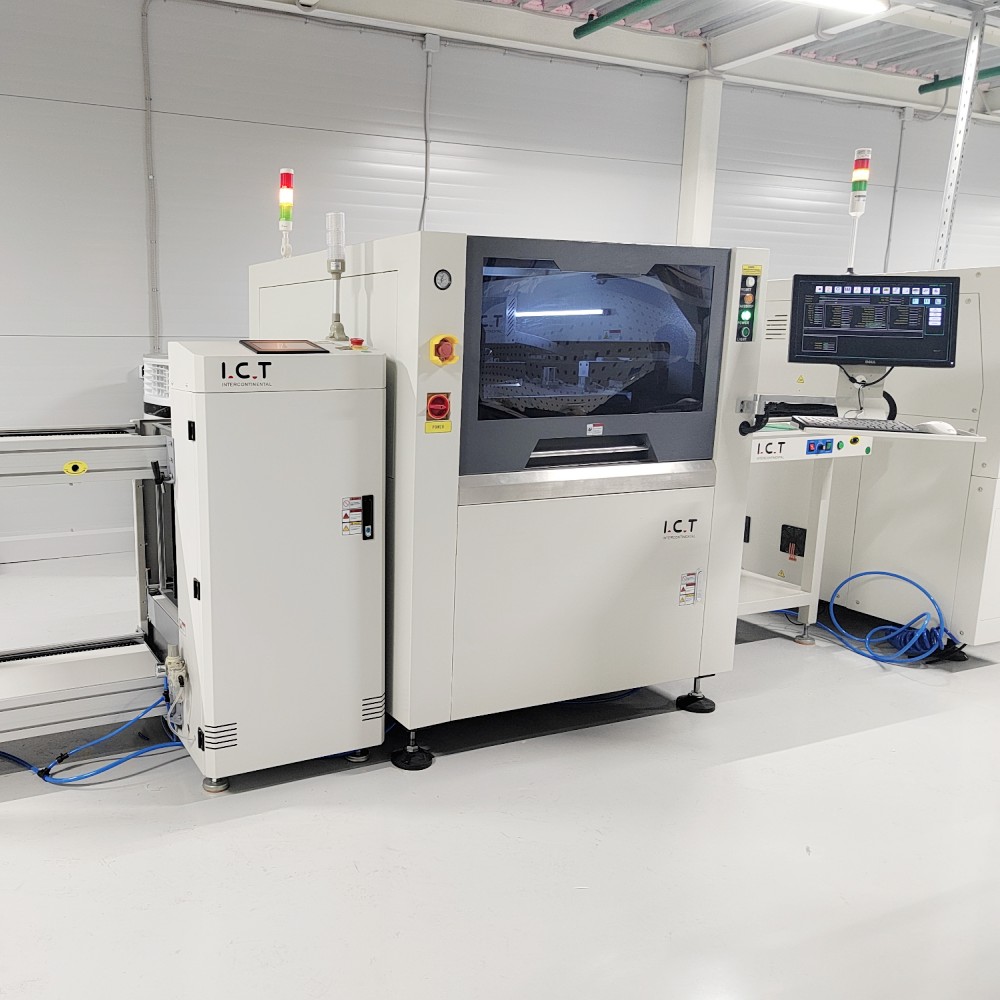

ICT-6534 SMT Solder Paste Printing Machine on paras valinta tehokkaaseen ja tarkkaan PCB-tulostukseen. Se on suunniteltu 7 sekunnin sykliajalla, mikä takaa nopean ja luotettavan tuotannon eri elektroniikkalaitteille. Tämä kone tukee PCB-kokoja 5050-650340mm ja stensiilikehyksiä 470370-737737mm. Siinä on automaattinen kalibrointi, säädettävä vetolastan paine ja monimenetelmäinen erotus korkean ±0,01 mm:n toistettavuuden ja ±0,025 mm:n tulostustarkkuuden saavuttamiseksi. Märkä-, kuiva- ja imurointivaihtoehdoilla se vastaa erilaisiin tarpeisiin. ICT tarjoaa asiantuntijatukea, mukaan lukien asennuksen ja koulutuksen, mikä tekee siitä ihanteellisen teollisuuden, kuten LED-, TV- ja ajoneuvoelektroniikkateollisuudelle. Luota ICT:hen laatuun ja palveluun maailmanlaajuisesti.
| Ominaisuus
ICT-6534 SMT Solder Paste Printing Machine tarjoaa korkean tarkkuuden toistuvalla ±0,01 mm:n paikannustarkkuudella ja ±0,025 mm:n tulostustarkkuudella. Tämä varmistaa, että jokainen piirilevy tulostetaan täydellisesti, mikä vähentää tuotannon virheitä. Kone käyttää edistynyttä tekniikkaa, mukaan lukien ohjelmoitava moottori, joka ohjaa erotusnopeutta ja -etäisyyttä. Tämä ominaisuus on loistava teollisuudelle, joka tarvitsee tarkkoja tuloksia, kuten LED- ja ajoneuvoelektroniikka. Vakaa muotoilunsa ansiosta se säilyttää laadun pitkän käytön ajan, mikä säästää asiakkaiden aikaa ja kustannuksia.
Alle 7 sekunnin sykliajalla tämä SMT-juotepastatulostuskone nopeuttaa tuotantonopeutta. Tämä nopea suorituskyky auttaa tehtaita noudattamaan tiukkoja määräaikoja laadun heikkenemättä. Nopeat rivinvaihtoasetukset helpottavat tehtävien välillä vaihtamista. Tämä sopii erinomaisesti kiireisille tuotantolinjoille ja varmistaa sujuvan toiminnan. ICT:n suunnittelu keskittyy tehokkuuteen, mikä auttaa asiakkaita lisäämään tuotantoa ja pitämään kustannukset alhaisina.
Kone tarjoaa automaattisen stensiilipuhdistuksen kuiva-, märkä- ja tyhjiötilassa. Tämä pitää stensiilin puhtaana ja varmistaa tasaisen tulostuslaadun. Erityinen pakomoottori ja ainutlaatuinen ruiskutusjärjestelmä toimivat yhdessä tehokkaan puhdistuksen aikaansaamiseksi. Ohjelmisto ohjaa alkoholin ja paperin käyttöä ja säästää materiaaleja. Tämä ominaisuus vähentää seisokkeja ja huoltoa, joten se on luotettava valinta jatkuvaan tuotantoon.
| Erittely
| Malli | ICT-4034 | ICT5134 | ICT-5151 |
| Kehyksen koko (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB -koko (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Kuljetusohje | Vasen-oikeanpuoleinen; Oikeanpuoleinen; Vasen vasen; Oikeanpuoleinen | ||
| Tukijärjestelmä | Magneettinen nasta/ylöspäin suuntautuva taulukko/tukilohko | ||
| Kiinnitysjärjestelmä | Sivukiinnitys (tyhjiösuutin, automaattinen sisäänvedettävä Z-paine on valinnainen) | ||
| Tulostinpää | Kaksi erillistä moottoroitua tulostuspäätä | ||
| Vetolastan tyyppi | Ruostumaton teräs (vakio), muovi | ||
| Puhdistusjärjestelmä | Kuiva, märkä, tyhjiö | ||
| Tarkastus | 2D-tarkastus (vakio) | ||
| Virtalähde | AC: 220±10%, 50/60HZ, 3Kw | ||
| Hallintamenetelmä | PC-ohjaus | ||
| Ulottuvuus (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Malli | ICT-6534 | ICT-6561 | ICT-9060 |
| Kehyksen koko (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB -koko (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Ulottuvuus (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT jatkaa laatua ja suorituskykyä, teknisiä tietoja ja ulkonäköä voidaan päivittää ilman erityistä ilmoitusta.
| SMT-linjan laiteluettelo

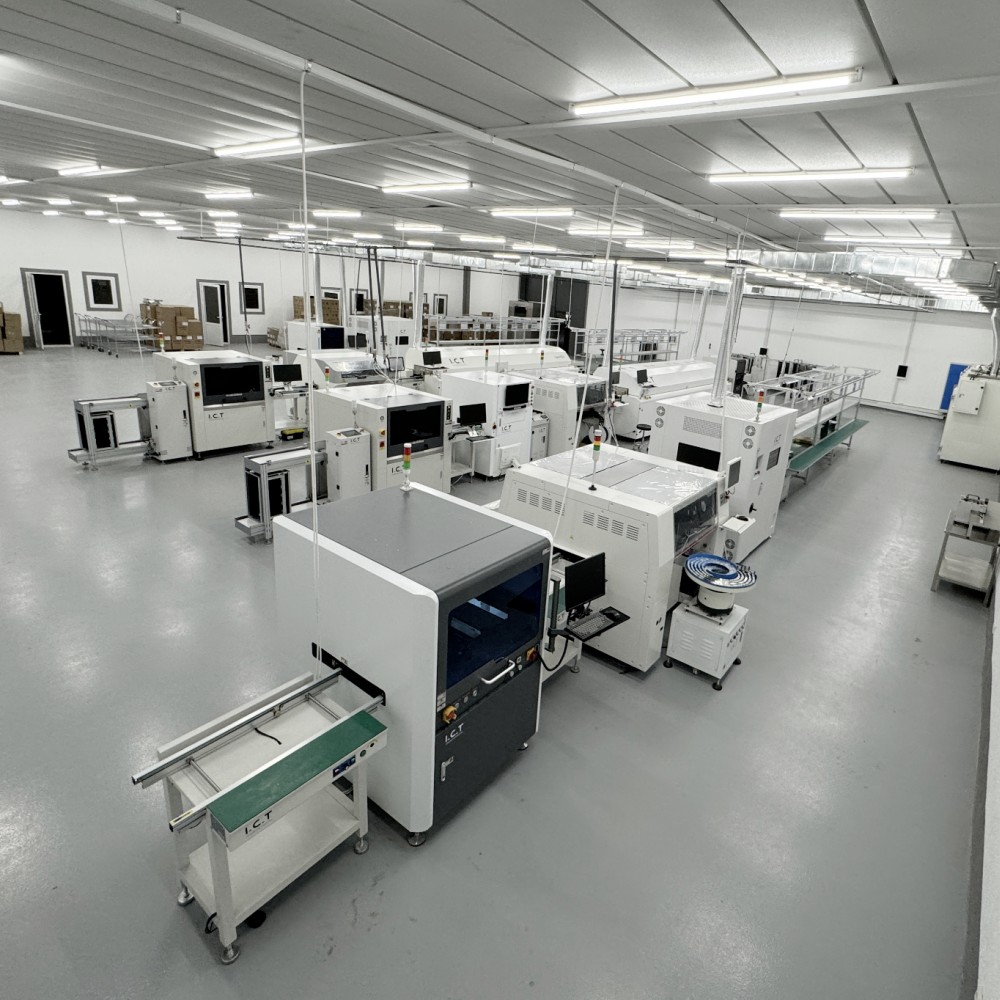

Laadukkaalla PCBA-tuotantolinjallamme on edistykselliset laitteet tehokkaaseen ja tarkkaan PCB-kokoonpanoon. Täysin automatisoitu SMT-sarja sisältää kuormaimen, automaattisen tulostimen juotospastan tarkkaan levitykseen, poimintakoneen komponenttien tarkkaan sijoitteluun, reflow-uunin luotettavaan juottamiseen ja AOI-järjestelmän perusteelliseen vikojen tarkastukseen. Tämä korkealaatuinen PCBA-tuotantolinja varmistaa sujuvan toiminnan, korkean luotettavuuden ja edullisen SMT-kokoonpanon, joka täyttää alan erilaiset vaatimukset.
| Tuotteen nimi | Käyttötarkoitus SMT-linjassa |
|---|---|
| Piirilevyn kuormain | Lataa automaattisesti paljaat piirilevyt linjalle. |
| Juotospastatulostin | Tulostaa juotospastan PCB-tyynyille tarkasti. |
| Valitse ja aseta kone | Kiinnittää komponentit PCB-levyihin tarkasti. |
| Reunusta | Sulata juotetta kiinteiden liitosten muodostamiseksi. |
| Aoi -kone | Tarkistaa juotosliitokset ja sijoitusvirheet. |
| SPI kone | Tarkistaa juotospastan korkeuden ja laadun. |
| Jäljitettävyyslaitteet | Tallentaa ja seuraa tuotantotietoja: lasermerkintäkone / tarraasennus / mustesuihkutulostin |
| Asiakkaan menestysvideo
Vuonna 2025 ICT-insinöörit vierailivat kodin LED-valaisimia valmistavassa asiakastehtaalla Meksikossa asentamassa ja kouluttamassa koko SMT-linjaa. Asiakas tarvitsi 13 konetta 21 m pitkään, 5 m leveään, alun perin 29 m pitkään tilaan. ICT suunnitteli U:n muotoisen linjan, joka on 16 metriä pitkä ja 2,7 metriä leveä. 2 päivän asennuksen ja 6 päivän harjoittelun jälkeen asennus oli valmis. Asiakas kehui tehokasta suunnittelua ja ICT:n osaavaa tukea, joka varmistaa sujuvan tuotannon.
| Palvelu ja koulutus
ICT tarjoaa erinomaista palvelua ja koulutusta SMT Solder Paste -tulostuskoneelle. Tiimimme tarjoaa paikan päällä tapahtuvaa asennusta, asennusta ja yksityiskohtaista laitekoulutusta varmistaakseen sujuvan toiminnan. Tarjoamme myös teknistä tukea ja ylläpitoa, jotta tuotantosi pysyy käynnissä. Koulutus kattaa koneen käytön, vianetsinnän ja optimointivinkit, jotka auttavat henkilökuntaasi työskentelemään luottavaisesti. Maailmanlaajuinen ICT takaa nopean reagoinnin ja pitkän aikavälin tuen kaikille asiakkaille.
| Asiakkaiden arvostelut
Asiakkaat rakastavat insinööriemme asiantuntemusta ja nopeaa ongelmanratkaisua. He ylistävät SMT Solder Paste -tulostuskonetta sen korkeasta tarkkuudesta ja luotettavuudesta. Vahva pakkaus ja nopea toimitus saavat myös hyvää palautetta. Monet arvostavat nopeaa reagointiamme ongelmiin, mikä takaa minimaalisen seisokkiajan. ICT:n omistautuminen laatuun ja palveluun ansaitsee luottamuksen maailmanlaajuisesti.
| Sertifiointimme
ICT:llä on tärkeät sertifikaatit, kuten CE, RoHS ja ISO9001, mikä takaa korkeat standardit. Meillä on myös patentteja innovatiivisille malleillemme. Nämä sertifikaatit osoittavat sitoutumisemme laatuun ja turvallisuuteen. Asiakkaat voivat luottaa, että tuotteemme täyttävät maailmanlaajuiset säädökset, mikä antaa mielenrauhaa.
| Tietoja ICT:stä ja tehtaastamme
ICT on johtava SMT-ratkaisujen toimittaja yli 25 vuoden kokemuksella. Hoidamme tutkimuksen, kehityksen ja tuotannon suurella tiimillä. Yrityksemme on kasvanut nopeasti ja palvelee yli 1600 asiakasta 72 maassa. Tehtaamme noudattaa tiukkoja testaus- ja laadunvalvontaprosesseja. 12 000 m²:n tilalla varmistamme huipputuotteet ja globaalin palvelun.
