SMT-näyttötulostin parantaa PCB-kokoonpanon tehokkuutta nopealla ja tarkalla tulostuksella.
a. Takaa korkean toistotarkkuuden tasaisille tulosteille.
b. Tukee liimatulostusta tuotannon joustavuuden lisäämiseksi.
c. Säätää vetolastan painetta automaattisesti parhaan tuloksen saavuttamiseksi.
d. Puhdistaa stensiilit kuiva-, märkä- ja tyhjiötiloissa.
e. Tarjoaa nopean piirilevyn paikantamisen monitoimijärjestelmällä.
f. Tarjoaa asiantuntevaa asennusta ja koulutusta ICT-insinöörien toimesta.
g. Antaa reaaliaikaisen painepalautteen paremman hallinnan takaamiseksi.
ICT-5151
I.C.T
| Määrä: | |
|---|---|
| ICT-5151 SMT-näyttötulostin
ICT-5151 SMT Screen Printer on paras valinta tehokkaaseen SMT-tulostukseen, sillä se käsittelee PCB-kokoja 50x50mm - 510x510mm ja stensiilikehyksiä 737x737mm asti. Alle 7 sekunnin syklin ansiosta se tarjoaa nopean tuotannon ja korkean toistettavuuden, mikä sopii erinomaisesti elektroniikkaan, kuten LED-valoihin ja LCD-televisioihin. Ominaisuuksiin kuuluu automaattinen piirilevyn kalibrointi, säädettävä vetolastan paine ja monimenetelmäinen kaavainerottelu puhtaiden ja tarkkojen tulosteiden takaamiseksi. Kone integroituu helposti SMEMA-standardien kanssa ja sisältää lisävarusteita, kuten 2D-tarkastus- ja tyhjiöjärjestelmät. ICT tukee asiakkaita täydellä asennuksella ja koulutuksella varmistaen sujuvan toiminnan. Tämä SMT-näyttötulostin parantaa tuottavuutta ja vastaa nykyaikaisen valmistuksen monipuolisiin tarpeisiin.
| Ominaisuus
ICT-5151 SMT -näyttötulostimen toistuva paikannustarkkuus on ±0,01 mm ja tulostustarkkuus ±0,0125 mm, mikä varmistaa tasaisen tuloksen joka kerta. Tämä tarkkuus on elintärkeää korkealaatuiselle piirilevykokoonpanolle, erityisesti monimutkaiselle elektroniikalle, kuten LEDeille ja ajoneuvokomponenteille. Kone käyttää edistyneitä moottorin ohjaimia ja vakaita liukukiskoja tarkkuuden ylläpitämiseksi käytön aikana. Tämä ominaisuus vähentää virheitä ja säästää valmistajien aikaa ja kustannuksia. Olipa kyseessä pieniä tai suuria eriä, tulostin tarjoaa luotettavan suorituskyvyn, joten se on luotettava työkalu SMT-linjoilla.
Tässä SMT-näyttötulostimessa on automaattinen vetolastan paineen säätöjärjestelmä täydellisiin tulosteisiin. Itsenäisesti kehitetty ripustettu tulostuspää tasapainottaa painetta reaaliajassa ja mukautuu erilaisiin piirilevytyyppeihin ja juotospastatarpeisiin. Tämä varmistaa tasaisen levityksen ja estää herkkien levyjen vahingoittumisen. Järjestelmän palautemekanismi mahdollistaa nopeat säädöt, mikä parantaa tehokkuutta. Ihanteellinen tuotantolinjoille, jotka käsittelevät erilaisia tuotteita, kuten LCD-televisioita ja digiboksi, tämä ominaisuus parantaa tulostuslaatua ja vähentää manuaalista työtä.
ICT-5151 tarjoaa monipuolisen puhdistusjärjestelmän kuiva-, märkä- ja tyhjiötiloilla stensiileille. Erilliset puhdistusosat ja vahva pakomoottori varmistavat jäämien tehokkaan poistamisen ja säilyttävät tulostuslaadun. Ainutlaatuinen ruiskutusjärjestelmä levittää puhdistusliuosta tasaisesti ylhäältä alas, ja ohjelmisto ohjaa alkoholin ja paperin käyttöä materiaalien säästämiseksi. Tämä ominaisuus tukee jatkuvaa toimintaa, mikä on ratkaisevan tärkeää suurien tuotantomäärien, kuten perheelokuvaelektroniikan, tuotannossa. Se pitää tulostimen huippukunnossa minimaalisella seisokkiajalla.
| Erittely
| Malli | ICT-4034 | ICT5134 | ICT-5151 |
| Kehyksen koko (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB -koko (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Kuljetusohje | Vasen-oikeanpuoleinen; Oikeanpuoleinen; Vasen vasen; Oikeanpuoleinen | ||
| Tukijärjestelmä | Magneettinen nasta/ylöspäin suuntautuva taulukko/tukilohko | ||
| Kiinnitysjärjestelmä | Sivukiinnitys (tyhjiösuutin, automaattinen sisäänvedettävä Z-paine on valinnainen) | ||
| Tulostinpää | Kaksi erillistä moottoroitua tulostuspäätä | ||
| Vetolastan tyyppi | Ruostumaton teräs (vakio), muovi | ||
| Puhdistusjärjestelmä | Kuiva, märkä, tyhjiö | ||
| Tarkastus | 2D-tarkastus (vakio) | ||
| Virtalähde | AC: 220±10%, 50/60HZ, 3Kw | ||
| Hallintamenetelmä | PC-ohjaus | ||
| Ulottuvuus (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Malli | ICT-6534 | ICT-6561 | ICT-9060 |
| Kehyksen koko (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB -koko (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Ulottuvuus (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT jatkaa laatua ja suorituskykyä, teknisiä tietoja ja ulkonäköä voidaan päivittää ilman erityistä ilmoitusta.
| SMT-linjan laiteluettelo

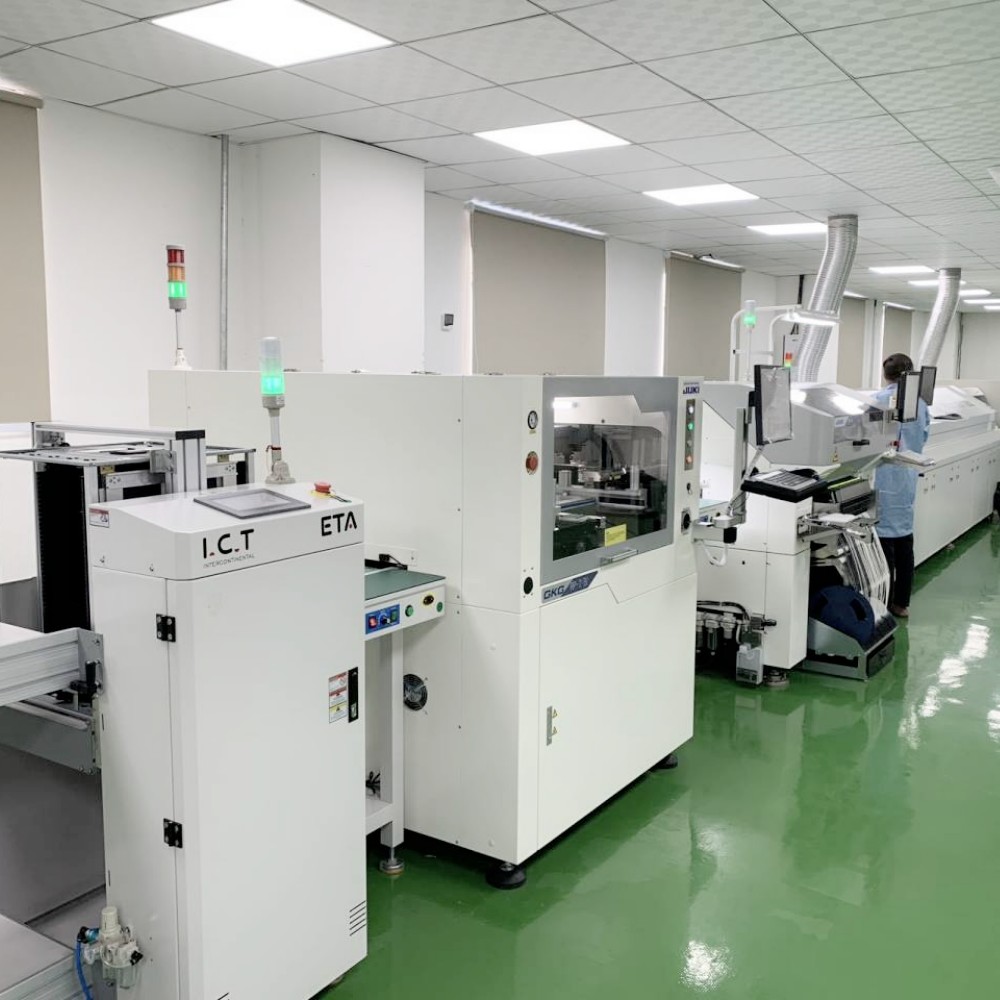

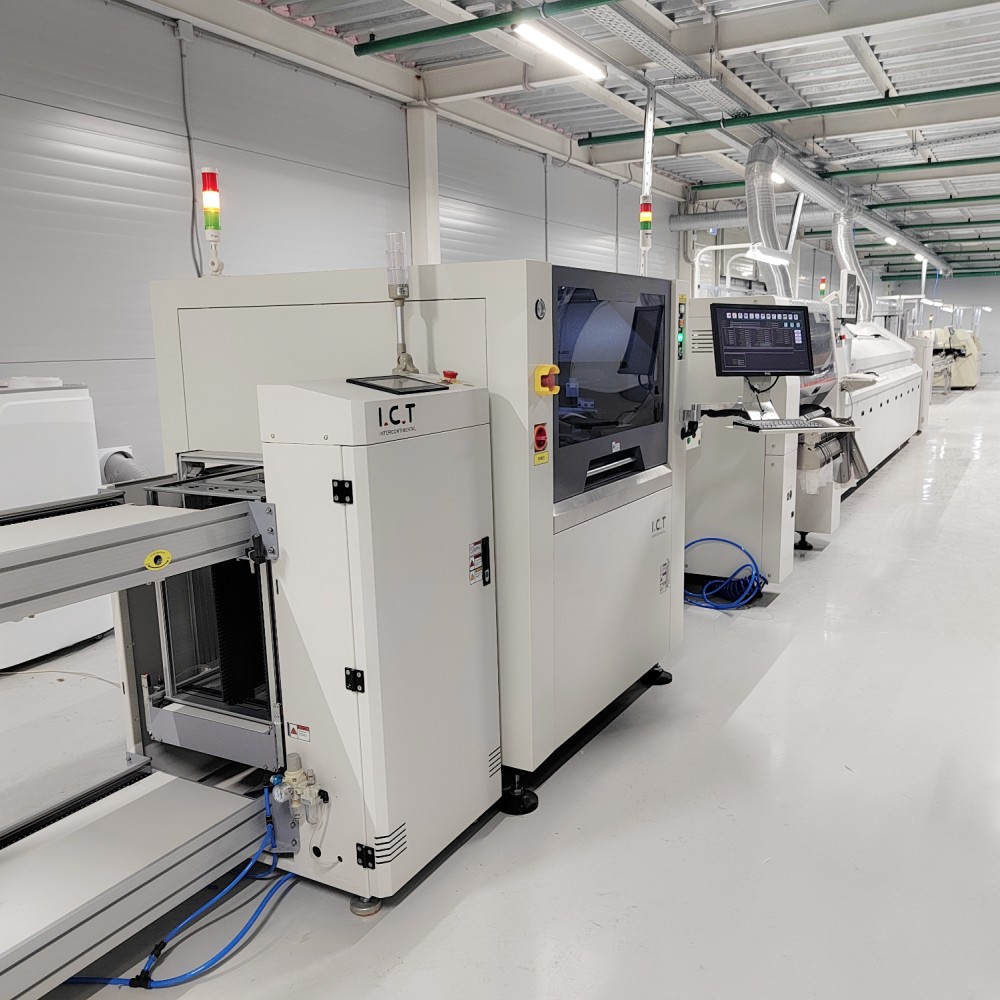

Laadukkaalla PCBA-tuotantolinjallamme on edistykselliset laitteet tehokkaaseen ja tarkkaan PCB-kokoonpanoon. Täysin automatisoitu SMT-sarja sisältää kuormaimen, automaattisen tulostimen juotospastan tarkkaan levitykseen, poimintakoneen komponenttien tarkkaan sijoitteluun, reflow-uunin luotettavaan juottamiseen ja AOI-järjestelmän perusteelliseen vikojen tarkastukseen. Tämä korkealaatuinen PCBA-tuotantolinja varmistaa sujuvan toiminnan, korkean luotettavuuden ja edullisen SMT-kokoonpanon, joka täyttää alan erilaiset vaatimukset.
| Tuotteen nimi | Käyttötarkoitus SMT-linjassa |
|---|---|
| Piirilevyn kuormain | Lataa automaattisesti paljaat piirilevyt linjalle. |
| Juotospastatulostin | Tulostaa juotospastan PCB-tyynyille tarkasti. |
| Valitse ja aseta kone | Kiinnittää komponentit PCB-levyihin tarkasti. |
| Reunusta | Sulata juotetta kiinteiden liitosten muodostamiseksi. |
| Aoi -kone | Tarkistaa juotosliitokset ja sijoitusvirheet. |
| SPI kone | Tarkistaa juotospastan korkeuden ja laadun. |
| Jäljitettävyyslaitteet | Tallentaa ja seuraa tuotantotietoja: lasermerkintäkone / tarraasennus / mustesuihkutulostin |
| Asiakkaan menestysvideo
Vuonna 2025 ICT-insinöörit matkustivat asiakkaan tehtaalle, joka on johtava kodin LED-valaisimien valmistaja, tarjoamaan asennus- ja koulutuspalveluita. Asiakas tarvitsi täysautomaattisen SMT-linjan, jossa oli 13 konetta 29 metrillä, mutta niiden tila oli rajoitettu 21 metriin ja 5 metriin leveäksi. ICT suunnitteli U:n muotoisen layoutin, joka sovitti linjan 16 metriä pitkäksi ja 2,7 metriä leveäksi asiakkaan vaatimusten mukaisesti. Kahden päivän asennuksen ja virheenkorjauksen sekä kuuden päivän laitekoulutuksen ja teknisen tuen jälkeen projekti toimitettiin onnistuneesti. Tämä ratkaisu esitteli ICT:n kykyä räätälöidä ja optimoida tuotantolinjoja, mikä varmistaa asiakkaan LED-tuotannon sujuvan asiantuntijan ohjauksella.
| Palvelu ja koulutustuki
ICT tarjoaa kattavat palvelut ja koulutuksen varmistaaksesi, että SMT-näyttötulostimesi toimii parhaimmillaan. Asiantuntijatiimimme tarjoaa paikan päällä asennusta, huoltoa ja teknistä tukea tarpeidesi mukaan. Järjestämme yksityiskohtaisia koulutustilaisuuksia, joissa opetamme henkilöstöäsi käyttämään ja huoltamaan konetta tehokkaasti, sekä asennuksen, käytön ja vianetsinnän. Yli 25 vuoden kokemuksella optimoimme tuotantoprosessisi ja mukautamme erityistavoitteisiisi. Maailmanlaajuinen 8 toimipisteen verkostomme takaa nopeat vastausajat ja jatkuvan avun. Luota ICT:hen, jotta linjasi toimii sujuvasti ammattitaidolla ja jatkuvalla tuella.
| Asiakkaan kiitosta
Asiakkaat rakastavat insinööriemme asiantuntemusta ja omistautumista, ja he ylistävät heidän selkeää ohjaustaan asennuksen aikana. He ihailevat SMT Screen Printerin tarkkuutta ja luotettavuutta ja kutsuvat sitä tuotannon muuttajaksi. Turvalliset, hyvin pakatut lähetyksemme ansaitsevat korkeat arvosanat laitteiden suojaamisesta kuljetuksen aikana. Asiakkaat arvostavat myös nopeaa vastaustamme ongelmiin ja ongelmien nopeaa ratkaisemista seisokkien minimoimiseksi. Tämä luottamus kuvastaa ICT:n sitoutumista laadukkaaseen palveluun ja tukeen.
| Sertifikaatit ja standardit
ICT:llä on arvostetut sertifikaatit, kuten CE, RoHS, ISO9001 ja useita patentteja, mikä takaa huippustandardien. Nämä valtakirjat kuvastavat sitoutumistamme turvallisuuteen, ympäristönhoitoon ja tuotannon laadunhallintaan. CE-merkki takaa eurooppalaisten turvallisuussääntöjen noudattamisen, kun taas RoHS takaa ympäristöystävällisen tuotannon. ISO9001-sertifikaatti korostaa tiukkaa laadunvalvontaamme, ja patentit esittelevät innovatiivisia mallejamme. Luota ICT:n sertifioituun huippuosaamiseen luotettavien SMT-ratkaisujen saamiseksi.
| Tietoa ICT-yrityksestä ja -tehtaasta
ICT on johtava elektroniikkalaiteratkaisujen toimittaja, joka harjoittaa omaa tutkimusta, kehitystä ja tuotantoa. Vuonna 2012 perustettu yritys on kasvanut nopeasti ja työllistää 89 työntekijää 12 000 m²:llä, 20 insinööriä ja 8 konttoria maailmanlaajuisesti. Palvelemme yli 1600 asiakasta 72 maassa ja tarjoamme räätälöityjä SMT-ratkaisuja. Tehtaallamme on tiukat testausprosessit ja vankka laadunhallintajärjestelmä, mikä varmistaa, että jokainen SMT-näyttötulostin täyttää korkeat standardit. 30 miljoonan dollarin rekisteröidyllä rahastolla jatkamme innovointia ja laajentumista toimittamalla luotettavia tuotteita maailmanlaajuisesti säilyttäen samalla erinomaisen laadunvalvonnan.
