Suomalainen  |
ICT-P3
I.C.T
| Määrä: | |
|---|---|
| Korkean tarkkuuden puoliautomaattinen PCB-tulostin
ICT-P3 Semi-Auto SMT Dual Squeegee PCB Printer on täydellinen lähtötason kone käynnistyville tehtaille ja laboratorioille. Taiwanin lineaariset TBI-ohjaimet ja japanilaiset Omron-anturit tarjoavat ±0,05 mm:n toistotarkkuuden joka sykli. Kaksi itsenäistä sylinteriä ja kaksinkertaiset liukukiskot pitävät vetolastan paineen yhtenäisenä koko 300 × 350 mm alueella. Modulaarisessa alustassa käytetään satunnaisia nastoja ja tukilohkoja, jotka sopivat yksi- tai kaksipuolisille piirilevyille, joiden paksuus on 0,2–6 mm. Englanninkielinen kosketusnäyttö opetustoiminnolla tarjoaa manuaaliset, puoliautomaattiset ja täysautomaattiset tilat – uudet käyttäjät hallitsevat Dual Squeegee Semi-Automatic Stencil Printerin puolessa päivässä. Alle 10 sekunnin kiertoaika ja vain 200 W teho tekevät puoliautomaattisesta juotospastatulostimesta hiljaisen, energiaa säästävän ja ihanteellisen LED-valaistuksen prototyyppeihin, lääketieteellisiin laitteisiin ja pieniin kulutuselektroniikkaan.
| Ominaisuus

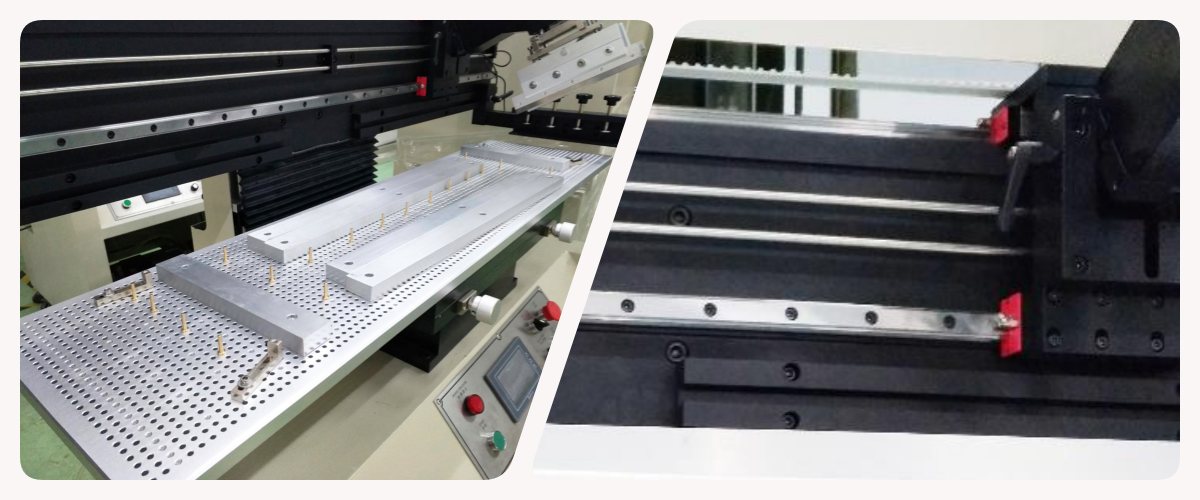

Universaalit nastat ja magneettiset tukikappaleet voidaan sijoittaa minne tahansa sekunneissa niin, että ne sopivat mihin tahansa piirilevyn reikäkuvioon. Taiwanin tarkat lineaariohjaimet sekä maahantuotu Leadshine-askelmoottori takaavat tasaisen, tärinättömän liikkeen. Lasta nostaa manuaalisesti supernopeaa tahnan täyttöä ja puhdistusta varten. Älykkäät raja-anturit lyhentävät automaattisesti matkaa ja suojaavat mekanismia. Tämä yhdistelmä saa puoliautomaattisen PCB-tulostimen vaihtamaan eri levyjen välillä ilman työkaluja tai viivettä.

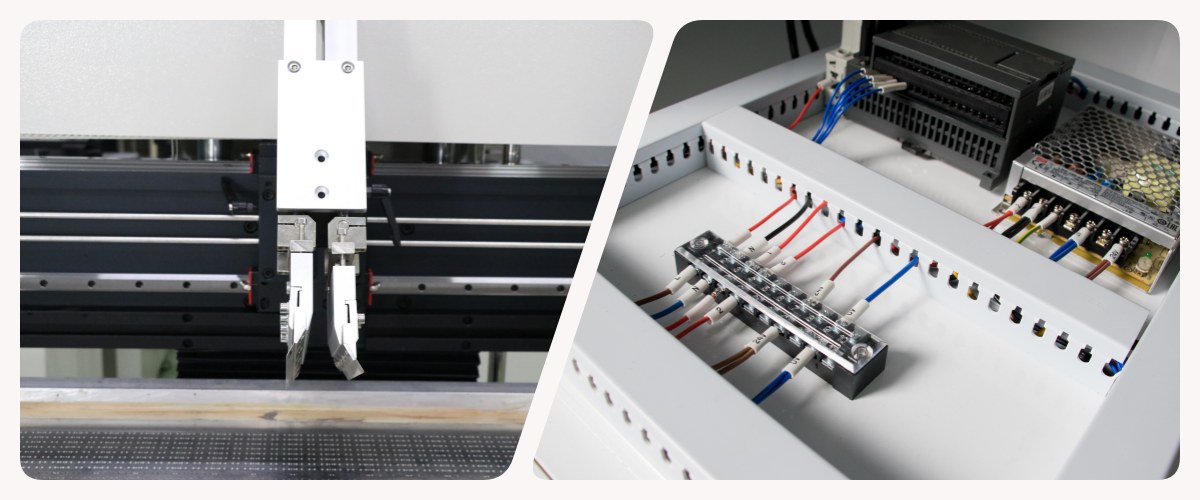

Kaksi erittäin tarkkaa SMC-sylinteriä ohjaavat vasenta ja oikeaa vetolastia erikseen, kun taas kaksoisliukukiskot lukitsevat 0,01 mm:n tasovakauden. Painemittarin ja digitaalisen nopeudensäätimen (0-200 mm/s) avulla käyttäjät voivat valita täydelliset asetukset sekunneissa. Ystävällinen englanninkielinen kosketusnäyttö opetustilan ja navigoinnin kanssa tukee manuaalista, puoliautomaattista ja täysautomaattista käyttöä. Deltan, SMC:n ja Omronin ydinosat pitävät puoliautomaattisen PCB-tulostimen käynnissä 24/7 lähes nollalla vikaantuneella ja minimaalisilla ylläpitokustannuksilla.
| Erittely
| Malli | P3 | P6 | P12 | P15 |
| Tarkkuus | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm |
| Piirilevykoko | 300 x 350 mm | 600 x 350 mm | 1200 x 350 mm | 1500 x 350 mm |
| Alustan koko | 320 x 400 mm | 700 x 400 mm | 1350 x 400 mm | 1650 x 400 mm |
| Stensiilikoko (mm) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| Piirilevyn paksuus | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm |
| Kaavainpaikannus | Manuaalinen | Manuaalinen | Manuaalinen | Manuaalinen |
| Kierto -aika | < 10 sek. | < 10 sek. | < 12 sek. | < 12 sek. |
| Virrankulutus | 200 W | 200 W | 220 W | 220 W |
| Virtalähde | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ |
| Ilmanpaine | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm |
| Squeegeen nopeus | 0-200mm/s | 0-1200mm/s | 0-200mm/s | 0-200mm/s |
| Ulottuvuus | 850x750x1650 mm | 1050x750x1650 mm | 1660x750x1650 mm | 2100x750x1650 mm |
| Paino | 280 kg | 300 kg | 356 kg | 430 kg |
| Vetolastan pituus | 250 mm | 250 mm | 250 mm | 250 mm |
| Alustan korkeus | 950 mm | 950 mm | 950 mm | 950 mm |
| Vaihtoehto: Erityinen koko voidaan mukauttaa | ||||
* ICT jatkaa laatua ja suorituskykyä, teknisiä tietoja ja ulkonäköä voidaan päivittää ilman erityistä ilmoitusta.
| SMT-linjan laiteluettelo
ICT-laadukas PCBA-tuotantolinja sisältää edistyneitä laitteita tehokkaaseen ja tarkkaan PCB-kokoonpanoon. Täysin automatisoitu SMT-sarja sisältää kuormaimen, automaattisen tulostimen juotospastan tarkkaan levitykseen, poimintakoneen komponenttien tarkkaan sijoitteluun, reflow-uunin luotettavaan juottamiseen ja AOI-järjestelmän perusteelliseen vikojen tarkastukseen. Tämä korkealaatuinen PCBA-tuotantolinja varmistaa sujuvan toiminnan, korkean luotettavuuden ja edullisen SMT-kokoonpanon, joka täyttää alan erilaiset vaatimukset.
| Tuotteen nimi | Käyttötarkoitus SMT-linjassa |
|---|---|
| Piirilevyn kuormain | Lataa automaattisesti paljaat piirilevyt linjalle. |
| Juotospastatulostin | Tulostaa juotospastan PCB-tyynyille tarkasti. |
| Valitse ja aseta kone | Kiinnittää komponentit PCB-levyihin tarkasti. |
| Reunusta | Sulata juotetta kiinteiden liitosten muodostamiseksi. |
| Aoi -kone | Tarkistaa juotosliitokset ja sijoitusvirheet. |
| SPI kone | Tarkistaa juotospastan korkeuden ja laadun. |
Tarkistaa sisäisen juotosliitoksen eheyden ja havaitsee piilotetut viat. | |
| SMT -puhdistuskone | Käytetään piirilevyjen, stensiilien, valaisimien, suuttimien jne. puhdistamiseen. |
| PCB-leikkuukone | Leikkaa PCBA lopputuotteeksi |
| Jäljitettävyyslaitteet | Tallentaa ja seuraa tuotantotietoja: Lasermerkintäkone / tarrateline / mustesuihkutulostin |
| Asiakkaan menestyksen tapaustutkimus – Saudi-Arabian LED-tehdas
Vuonna 2025 Saudi-Arabialainen LED-lamppuja valmistava asiakas tilasi täydellisen SMT-sarjan, joka sisältää ICT-P15 puoliautomaattisen PCB-tulostimen, JUKI RS-1R pick-and-place ja L8 reflow -uunin. Kaksi ICT-insinööriä lensi tehtaalle, suoritti asennuksen kahdessa päivässä ja koulutti paikallista tiimiä seitsemän päivää. Koko linja aloitti massatuotannon seuraavana päivänä täydellisellä tulostuslaadulla 1200 mm LED-putkilla ja nollavikaa. Asiakas oli erittäin tyytyväinen vakaaseen suorituskykyyn, vaurioitumattomana saapuneeseen huolelliseen puukotelopakkaukseen ja salamannopeaan insinööritukeen, joka säästi viikkojen virheenkorjausajan.
| Maailmanlaajuinen palvelu- ja koulutustuki
ICT tarjoaa todellisen yhden luukun avaimet käteen -palvelun, joka kattaa kaiken ilmaisesta linjan suunnittelusta, tehdashyväksyntätestistä, ammattimaisesta meri-/lentokuljetuksesta, asennuksesta paikan päällä, 7–10 päivän käytännön koulutuksesta, yhden vuoden ilmaisista varaosista, elinikäisen etätuen WeChatin/TeamViewerin kautta prosessien optimointiin ja päivitysehdotuksiin. 20 kokenutta insinööriämme palvelevat 72 maassa 4 tunnin vastaustakuulla, 24/7 verkossa. Jokainen puoliautomaattinen PCB-tulostin käy läpi 48 tunnin täyden kuormituksen ikääntymistestin sekä 100 %:n toimintatarkastuksen 12 000 m²:n ISO9001-sertifioidussa tehtaassamme. Asiakkaat nauttivat nollariskittömästä käynnistyksestä, pienemmistä seisokeista, korkeammasta tuotosta ja todellisesta pitkäaikaisesta kumppanuudesta, joka kasvaa yhdessä heidän liiketoimintansa kanssa.
| Asiakkaiden arvostelut
Yli 1 600 tehdasta 72 maassa valitsee ICT:n täydellisten yhden luukun ratkaisujemme ja tehokkaan maailmanlaajuisen teknisen tuemme ansiosta. He luottavat avaimet käteen -palveluumme, huolelliseen pakkaamiseen, ammattimaiseen koulutukseen paikan päällä, erittäin nopeaan reagointiin ja luotettavaan elinikäiseen hoitoomme. Asiakkaat laajentavat kanssamme jatkuvasti, koska autamme heitä tuottamaan enemmän, ansaitsemaan enemmän ja huolehtimaan vähemmän – todellista tyytyväisyyttä ja pitkäaikaista win-win-yhteistyötä joka kerta.
| Sertifikaatit ja standardit
Jokaisella ICT-puoliautomaattisella PCB-tulostimella on CE-, RoHS-, ISO9001:2015-sertifikaatit ja useita keksintöpatentteja. Täysi turvallisuustestaus ja tiukka laadunhallinta omassa laboratoriossamme täyttävät eurooppalaiset, amerikkalaiset ja kansainväliset standardit. Nämä sertifikaatit todistavat vahvan sitoutumisemme ympäristönsuojeluun, työntekijöiden turvallisuuteen, energiansäästöön ja pitkäaikaiseen luotettavuuteen, joihin asiakkaat voivat luottaa vuosien raskaaseen tuotantoon.
| Tietoa ICT-yrityksestä ja tehtaastamme
Vuonna 2012 perustettu ICT omistaa 12 000 m²:n modernin tehtaan Dongguanissa, jossa on 89 työntekijää ja 20 kokopäiväistä insinööriä. Tutkimme, suunnittelemme, kokoamme ja testaamme jokaisen koneen itse täydellisen ISO9001-järjestelmän mukaisesti. Palvelemme yli 1600 asiakasta 72 maassa ja kasvamme nopeasti toimittamalla aina huippulaadukkaita laitteita, rehellisiä hintoja ja elinikäistä tukea. Kahdeksan ulkomaista toimistoa sekä paikalliset kumppanit tarkoittavat, että ammattitaitoinen apu on aina lähellä.
