ICT-310P
I.C.T
Inline Label Sticker
| Määrä: | |
|---|---|
| SMT-tarraasennuskoneen yleiskatsaus
SMT Label Mounter -kone on rakennettu nopeaan, erittäin tarkkaan piirilevymerkintään SMT-tuotantolinjoilla. Se sopii useisiin erikokoisiin piirilevyihin ja tarratyyppeihin. Kaksoissijoituspäät ja itsenäinen tyhjiöntunnistus takaavat tarkan merkinnän. Valinnainen korkean tarkkuuden on-line SMT-tarraasennuskoneen ominaisuudet tukevat täyttä jäljitettävyyttä. ICT tarjoaa asennuksen, kalibroinnin ja koulutuksen linjan sujuvaa toimintaa varten. Integrointi MES-järjestelmiin mahdollistaa reaaliaikaisen seurannan ja tehokkaan tiedonhallinnan. Sen vankka rakenne minimoi virheet ja optimoi suorituskyvyn vaativissa piirilevykokoonpanoympäristöissä.
| SMT Label Mounterin ominaisuus

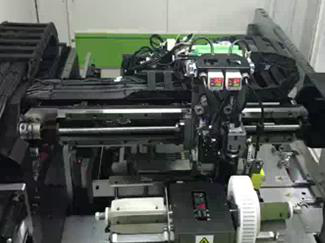

Runko on vahvistettu teräksellä ja marmorialustalla. Palloruuvit ja lineaariset ohjauskiskot takaavat tarkan liikkeen. Tuodut servomoottorit ylläpitävät tasaisen nopeuden ja toistettavuuden. Kaarisillan jousitus tukee raskaita kuormia. Tämä varmistaa, että kone toimii vakaasti, pitkäkestoisesti ja tarrat asettuvat tarkasti myös jatkuvassa käytössä.

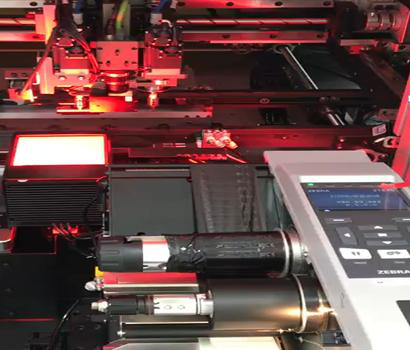

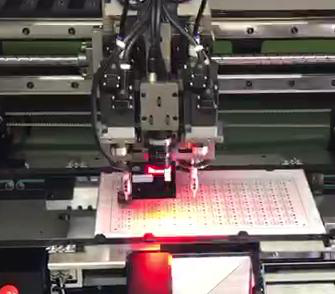

Kaksoisasennuspäät toimivat itsenäisesti ja kääntyvät 360 astetta. Visuaalinen paikannus yhdistää lentävät ja kiinteät kamerat. Punaiset ja siniset valonlähteet parantavat tunnistamista. Järjestelmä mukautuu erilaisiin piirilevyjen korkeuksiin ja asetteluihin. Tarkka sijoitus saavutetaan nopeasti, mikä vähentää virheprosentteja ja lisää tuotannon tehokkuutta.

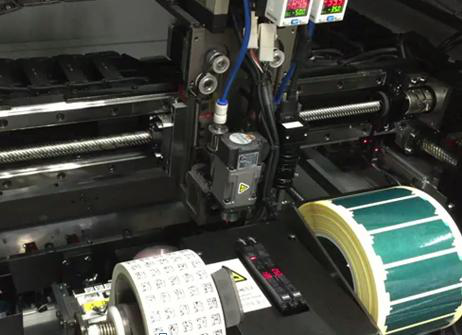

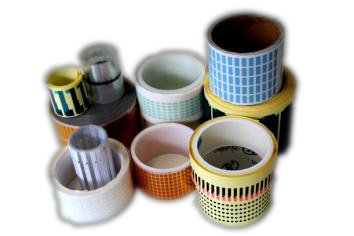

Älykkäät syöttölaitteet käsittelevät tarroja, joiden koko on 1,8 × 2,0 mm - 100 × 40 mm. Optiset anturit ja liukumattomat matot vähentävät jätettä. Järjestelmä pystyy käsittelemään erikoismateriaaleja minimaalisella seisokkiajalla. Tämä varmistaa jatkuvan toiminnan tasaisen tarratoimituksen kanssa, mikä tukee korkean sekoituksen tuotantoa keskeytyksettä.

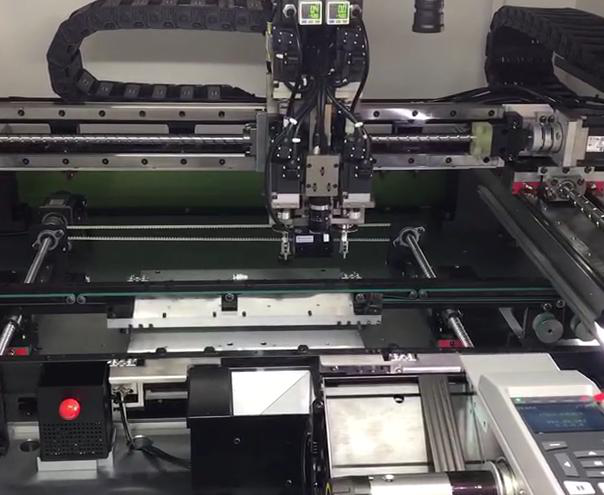

Kuljettimen suunta on joustava säädettävällä nopeudella. Pneumaattiset salpaajat ja optiset anturit varmistavat tarkat piirilevyjen pysäytykset. Synkronoidut kuularuuvit ja liukukiskot pitävät radan yhdensuuntaisena. Tämä järjestelmä takaa tasaisen materiaalivirran, estää tukoksia ja tukee tehokasta SMT-linjan toimintaa.
| Reflow-uunin tekniset tiedot
| Nro | Tuote | I.CT-310 | I.CT-310D | I.CT-310L |
|---|---|---|---|---|
| 1 | Piirilevykoko | 50×50mm ~ 340×280mm | 50×50mm ~ 400×350mm | 100×100mm ~ 600×500mm |
| 2 | Piirilevyn paksuus | 1-6 mm | 1-6 mm | 1-6 mm |
| 3 | Syöttölaitteen asento | 2 | 4 | 2 |
| 4 | Syöttölaitteen leveys | 105 mm | 105 mm | 105 mm |
| 5 | Asennusnopeus | 2500 kpl/h | 4000 kpl/h | 1300 kpl/h |
| 6 | Tarran koko | Tarran syöttölaite: 2 × 2 ~ 100 × 40 mm (Vaihtoehtoinen viivakooditulostin: 13 × 13 ~ 100 × 40 mm) | Sama | Sama |
| 7 | Etiketin paksuus | 0,05-0,3 mm | 0,05-0,3 mm | 0,05-0,3 mm |
| 8 | Merkintätarkkuus | ± 0,05 mm | ± 0,05 mm | ± 0,05 mm |
| 9 | Merkintäkulma | 360° | 360° | 360° |
| 10 | Suutin | 2 | 2 | 2 |
| 11 | Suutin tyhjiö | Tyhjiöpumppu | Tyhjiöpumppu | Tyhjiöpumppu |
| 12 | Piirilevyn turvakorkeus | Yläosa: <25mm; Pohja: <25mm | Yläosa: <25mm; Pohja: <25mm | Yläosa: <25mm; Pohja: <25mm |
| 13 | Siirtokorkeus | 900 ± 20 mm | 900 ± 20 mm | 900 ± 20 mm |
| 14 | Paikannustarkkuus | ± 0,025 mm | ± 0,025 mm | ± 0,025 mm |
| 15 | Toistuva tarkkuus | ±0,005 mm | ±0,005 mm | ±0,005 mm |
| 16 | Asennusmomentti | Max 3kg | Max 3kg | Max 3kg |
| 17 | Paikannusmenetelmä | CCD + merkki | CCD + merkki | CCD + merkki |
| 18 | Kuljetinopeus | 50-600mm/min | 50-600mm/min | 50-600mm/min |
| 19 | Kuoritusmenetelmä | Kuituoptinen tunnistus + ohjelmistoohjaus | Sama | Sama |
| 20 | Imutunnistus | Tyhjiötestaus, pudotustestaus | Sama | Sama |
| 21 | Kiskon leveys | Automaattinen säätö | Automaattinen säätö | Automaattinen säätö |
| 22 | Ohjaustila | PC + teollisuusohjauskortti | PC + teollisuusohjauskortti | PC + teollisuusohjauskortti |
| 23 | MES käyttöliittymä | Varaa verkkoliitäntä | Varaa verkkoliitäntä | Varaa verkkoliitäntä |
| 24 | Voima | AC220V/50Hz, 1KVA | AC220V/50Hz, 1,5KVA | AC220V/50Hz, 1,5KVA |
| 25 | Ulottuvuus | P1096×L1130×K1426mm | P1074×L1590×K1440mm | P1250×L1610×K1530mm |
| 26 | Paino | 800kg | 1300kg | 1400kg |
| 27 | Ilmanpaine | 0,5–0,6 Mpa | 0,5–0,6 Mpa | 0,5–0,6 Mpa |
* ICT jatkaa laatua ja suorituskykyä, teknisiä tietoja ja ulkonäköä voidaan päivittää ilman erityistä ilmoitusta.
| SMT-linjan laiteluettelo
ICT toimittaa täydellisiä SMT-tuotantoratkaisuja, kuten piirilevykuormaajia, stensiilitulostimia, poiminta- ja paikkakoneita, SPI-, AOI-, Lyra-reflow-uuneja ja piirilevyjen käsittelyjärjestelmiä. SMT Label Mounter Machine integroituu tähän linjaan ja tarjoaa tarkan ja jäljitettävän etiketin. Ratkaisumme optimoivat suorituskyvyn, tukevat suurten piirilevyjen kokoonpanoa ja ylläpitävät tasaista laatua emolevyille, SSD-levyille ja muistimoduuleille.
| Asiakkaan menestysvideo
ICT-insinöörit asensivat ja ottivat käyttöön täydelliset SMT- ja DIP-linjat suuressa elektroniikkatehtaassa Uzbekistanissa. Tehdas valmistaa tietokoneiden emolevyjä, SSD-levyjä ja muistituotteita. ICT tarjosi paikan päällä tukea asennuksesta testaukseen, mukaan lukien ohjelmointi ja vianetsintä. Asiakas kiitti ICT:tä reagoivasta palvelusta, laitteiden luotettavuudesta ja ammattitaitoisesta ohjauksesta. SMT-sarjaan kuului stensiilitulostimet, neljä SMT-konetta, Lyra-reflow-uunit, SPI-, AOI- ja PCB-käsittelyjärjestelmät. DIP-sarjassa oli manuaalinen syöttö, JUKI-asennuskoneet, Acrab350-aaltojuotto ja integroidut kuljettimet.
| Ammattimainen koulutus ja tuki
ICT tarjoaa paikan päällä asennuksen, ohjelmoinnin ja MES-integroinnin. Insinöörit kouluttavat kuljettajia sujuvaan linjan toimintaan. Tuki kattaa ylläpidon, vianetsinnän ja prosessien optimoinnin. Nopeat reagointipalvelut minimoivat seisokit. ICT varmistaa, että henkilökunta voi käyttää SMT Label Mounter Machine -laitetta tehokkaasti, mikä säilyttää tarkkuuden ja jäljitettävyyden koko SMT-linjalla.
| Asiakkaan kiitosta
Asiakkaat arvostavat ICT-insinöörien ammattitaitoa ja reagointikykyä. Ne korostavat luotettavaa merkintää, turvallista pakkausta ja oikea-aikaista toimitusta. Teknisiin kysymyksiin vastataan nopeasti. Asiakkaat arvostavat SMT Label Mounter Machinen tarkkuutta, integrointia ja sujuvaa toimintaa, mikä vahvistaa luottamusta ICT-ratkaisuihin ja -palveluihin maailmanlaajuisesti.
| Sertifiointimme
ICT-koneet täyttävät CE-, RoHS- ja ISO9001-standardit. Patentoidut tekniikat takaavat luotettavan merkinnän ja käyttöturvallisuuden. Vaatimustenmukaisuus takaa korkealaatuisen tuotannon ja jäljitettävien tulosten. Asiakkaat voivat luottaa tieto- ja viestintätekniikkaan kriittisissä piirilevykokoonpanoissa, joiden laatu, suorituskyky ja turvallisuus on tasaista.
| Tietoja meistä ja tehtaasta
ICT suunnittelee, valmistaa ja toimittaa edistyneitä SMT-laitteita maailmanlaajuisesti. Tiimiimme kuuluu kokenut tuotekehitys- ja tuotantohenkilöstö. Palvelemme satoja asiakkaita useissa maissa. Tehdas noudattaa tiukkoja laatutarkastuksia ja ylläpitää vankkoja tuotannonhallintajärjestelmiä. ICT tarjoaa kokonaisratkaisuja suunnittelusta ja valmistuksesta asennukseen, koulutukseen ja tukeen. Tavoitteenamme on optimoida SMT-linjan tehokkuus varmistaen luotettavan piirilevyjen kokoonpanotoiminnan maailmanlaajuisesti.
