ICT-S1200
I.C.T
spi machine
| Määrä: | |
|---|---|

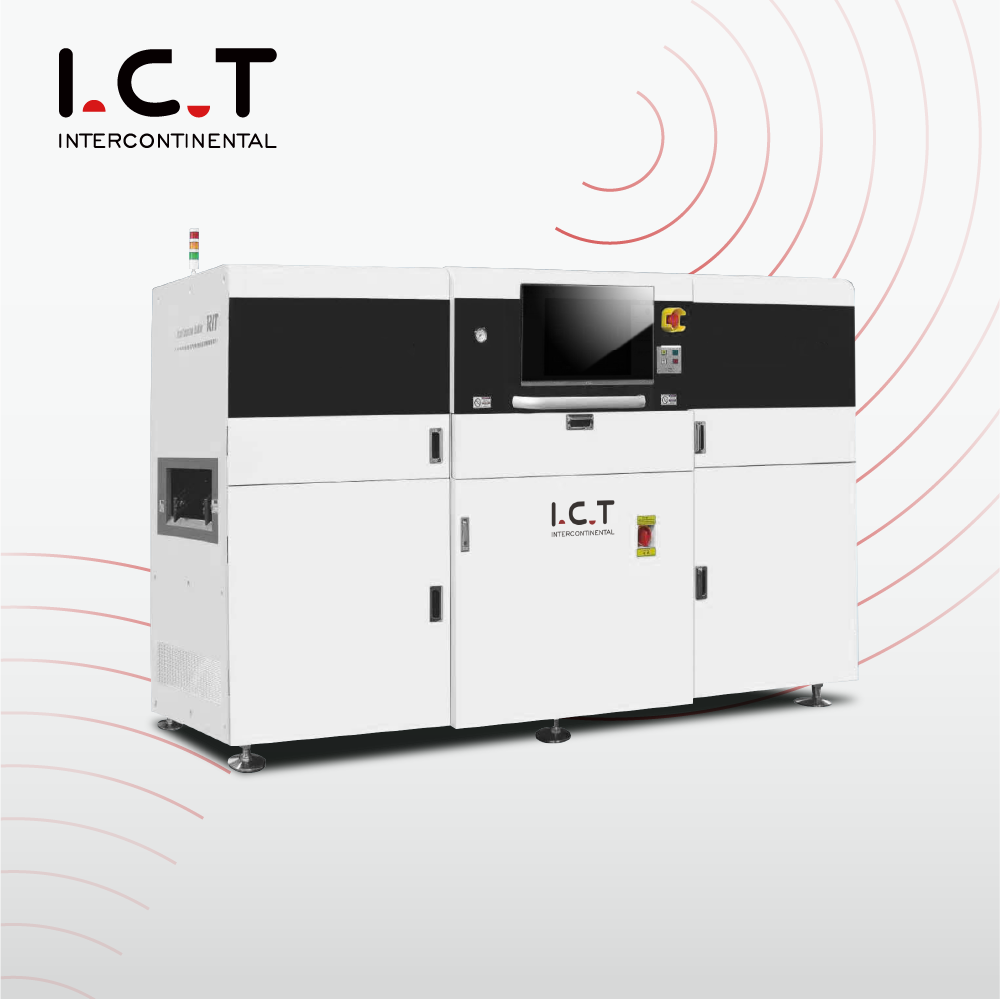

| SMT SPI -juotospastatarkastuskone
ICT:n SMT SPI -juotepastan tarkastuskone on suunniteltu parantamaan piirilevykokoonpanon laatua havaitsemalla juotospastan sovelluksen viat prosessin varhaisessa vaiheessa. Tämä edistyksellinen laite käyttää 3D-kuvaustekniikkaa juotoskerrostumien tilavuuden, korkeuden, alueen ja muodon mittaamiseen suurella tarkkuudella, mikä estää ongelmat, kuten riittämättömän tahnan tai sillanmuodostuksen, jotka voivat johtaa kalliisiin korjauksiin tai epäonnistumiseen. Ihanteellinen suuren volyymin elektroniikan valmistukseen, se tukee jopa 450x500 mm:n piirilevykokoja ja integroituu helposti SMT-linjoihin saumattoman toiminnan varmistamiseksi. Yli 25 vuoden kokemuksella ICT varmistaa, että tämä kone täyttää maailmanlaajuiset standardit, mikä auttaa asiakkaita saavuttamaan tehokkaan tuotannon, vähentämään jätettä ja säilyttämään kilpailuetuja sellaisilla aloilla kuin puolijohteet ja PCBA. Valitsemalla SMT SPI -juotepastan tarkastuskoneemme valmistajat voivat optimoida työnkulkunsa kysyntäanalyysistä lopulliseen säätöön.
| Ominaisuus

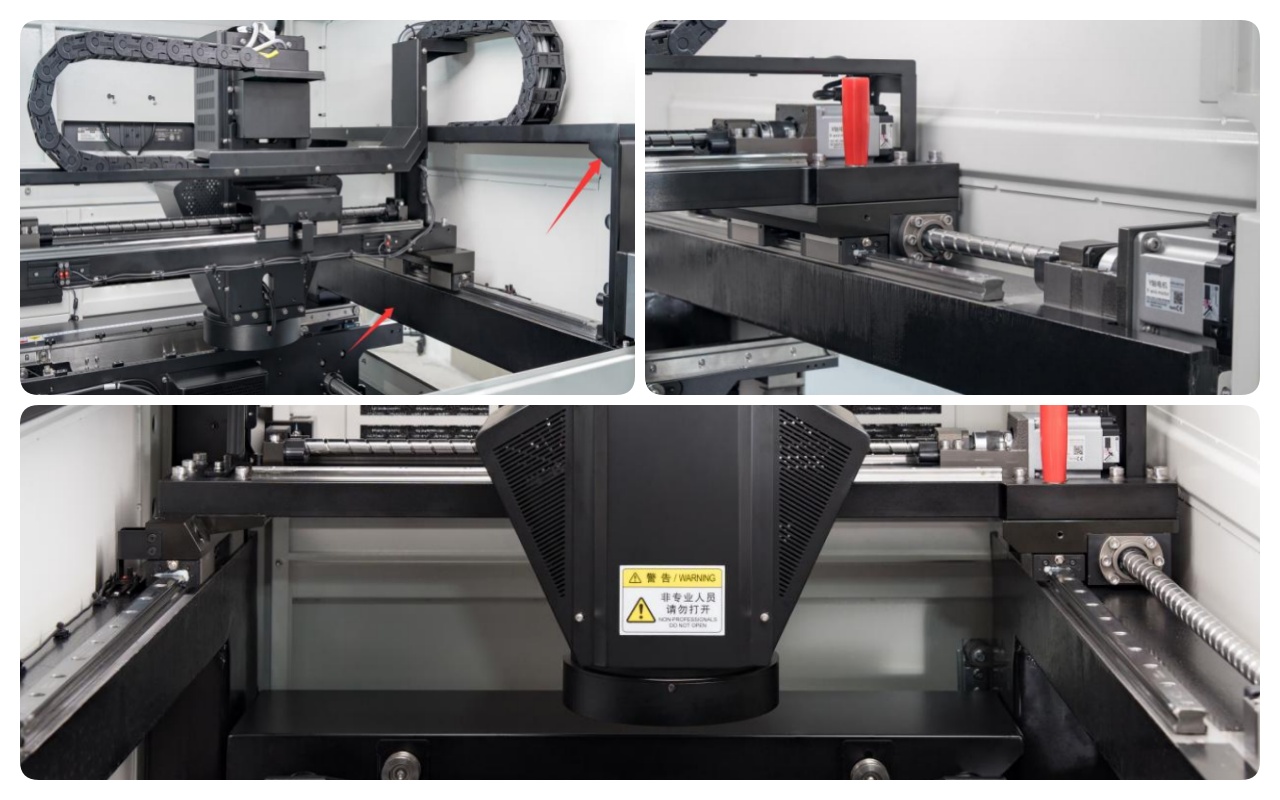

SMT SPI Solder Paste Inspection Machinen alustajärjestelmässä on tukeva runko, joka on rakennettu korkealaatuisista materiaaleista vakauden varmistamiseksi nopeiden toimintojen aikana. Tämä muotoilu minimoi tärinän ja säilyttää kohdistustarkkuuden, mikä on ratkaisevan tärkeää tasaisten tarkastustulosten kannalta. Se tukee erilaisia piirilevypaksuuksia ja -kokoja, mikä tekee siitä monipuolisen erilaisiin valmistustarpeisiin. ICT:n suunnittelutiimi on optimoinut tämän järjestelmän kestämään vaativia ympäristöjä, mikä tarjoaa pitkän aikavälin luotettavuuden ja alhaiset ylläpitokustannukset. Käyttäjät hyötyvät nopeasta asennuksesta ja helposta integraatiosta olemassa oleviin linjoihin, mikä lisää yleistä tuottavuutta vaarantamatta turvallisuutta tai suorituskykyä.

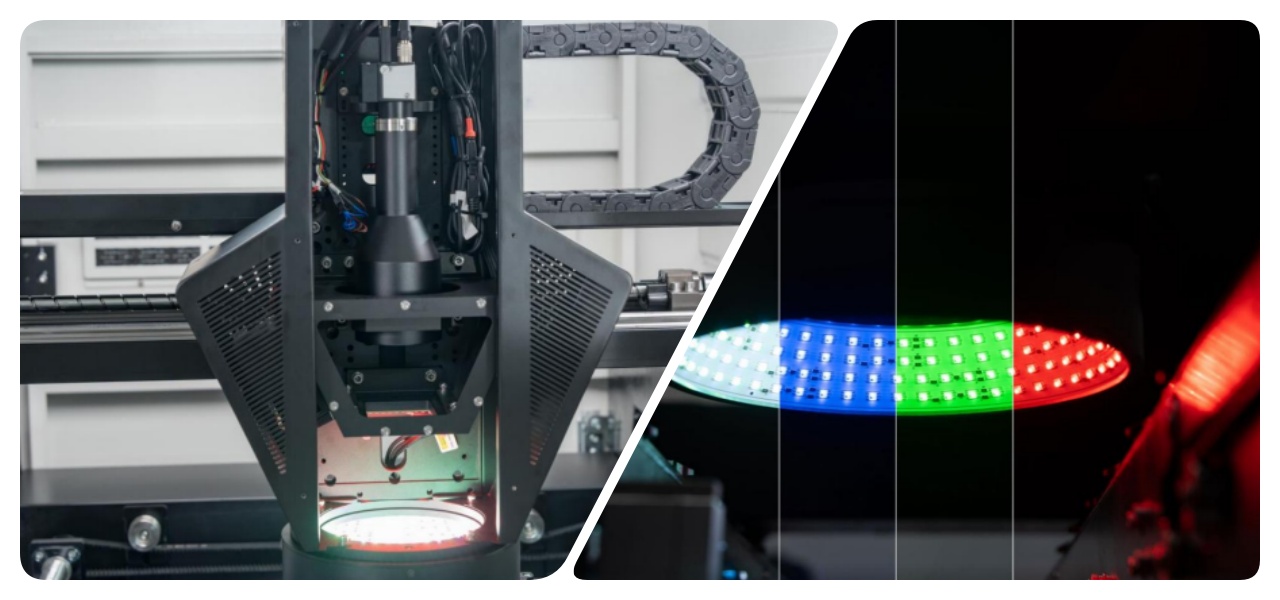

Korkearesoluutioisella kameralla ja 3D-projektiotekniikalla varustettu SMT SPI -juotepastan tarkastuskoneen visiojärjestelmä tallentaa yksityiskohtaisia kuvia juotospastan kerrostumista. Se analysoi parametreja, kuten tilavuuden ja korkeuden, reaaliajassa ja tunnistaa viat mikronitason tarkkuudella. Tämä järjestelmä mukautuu vaihteleviin valaistusolosuhteisiin ja monimutkaisiin levyasetteluihin varmistaen kattavan peiton. ICT sisältää älykkäitä algoritmeja, jotka vähentävät vääriä positiivisia tuloksia, jolloin käyttäjät voivat keskittyä todellisiin ongelmiin. Tämän seurauksena valmistajat kokevat paremman tuoton ja nopeamman suorituskyvyn, mikä vastaa teollisuuden vaatimuksia virheettömistä tuotteista.

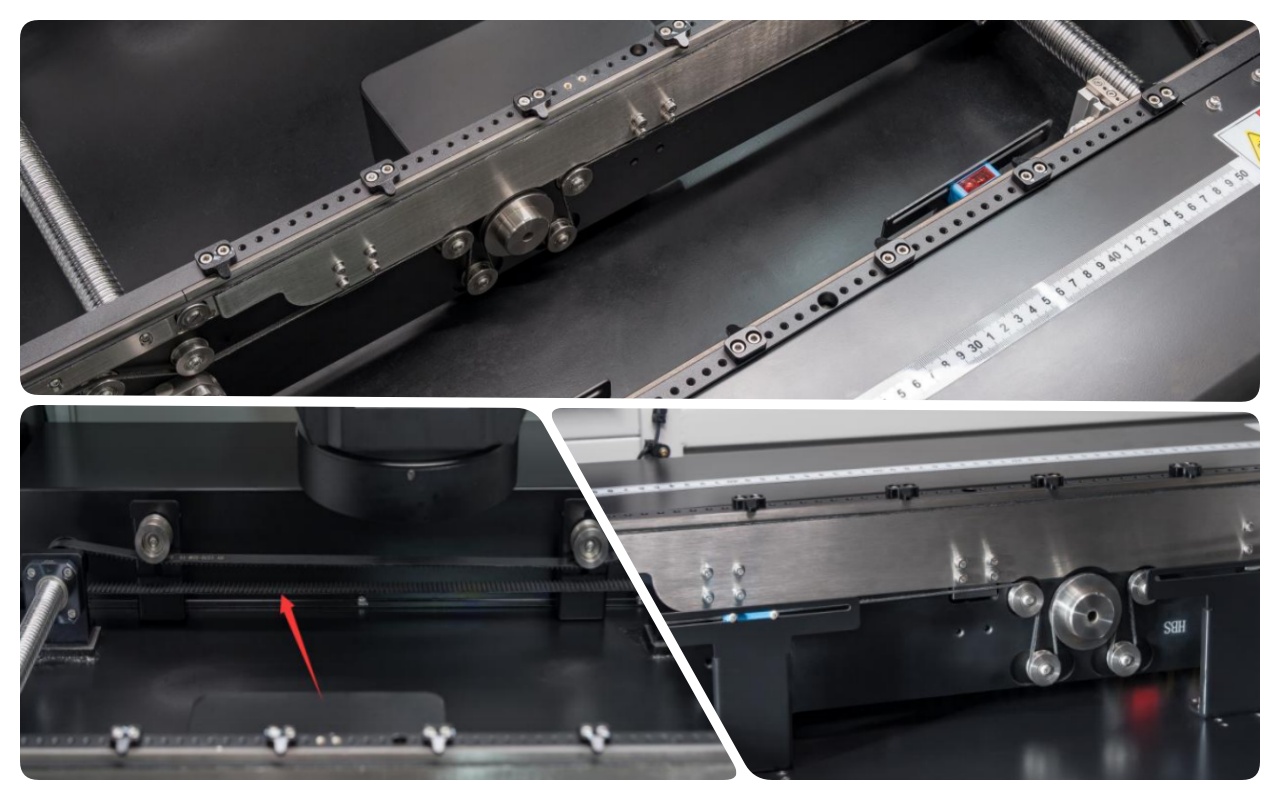

Kuljetusjärjestelmä helpottaa piirilevyjen sujuvaa käsittelyä automatisoitujen kuljetinhihnojen avulla, jotka mukautuvat automaattisesti eri kartonkikokoihin. Se varmistaa tarkan paikantamisen tarkastuksissa ilman manuaalista puuttumista, mikä vähentää käsittelyvirheitä ja sykliaikoja. Tämä kestävistä komponenteista rakennettu järjestelmä tukee kaksikiskovaihtoehtoja tehostaen tehokkuutta kiireisissä tuotantoympäristöissä. ICT:n keskittyminen käyttäjäystävälliseen suunnitteluun tarkoittaa minimaalista seisokkia siirtymien aikana, mikä auttaa asiakkaita ylläpitämään jatkuvaa toimintaa. Tämä ominaisuus on avain tuotannon skaalaamiseen samalla, kun kustannukset pysyvät hallinnassa.
| Reflow-uunin tekniset tiedot
| Malli | ICT-S510 | ICT-S510D | ICT-S1200 |
| Piirilevykoko | 60 * 50 ~ 510 * 510 mm | 50 * 60 ~ 510 * 310 mm kaksikisko 50*60~510*580 Yksi rai | 80*80~1200*500mm |
| PCB-tiheys | 0,5-5,0 mm | ||
| Pcb -paino | ≤5,0 kg | ||
| Kuljettimen säätö | Manuaalinen/automaattinen | ||
| Mittatyyppi | Korkeus, Pinta-ala, Tilavuus, Offset, Silta, Muoto (puuttuva painatus, riittämätön tina, liiallinen tina, siltaus, offset, epämuodostumat, pinnan kontaminaatio) | ||
| Liitä korkeus | 0 ~ 550 um | ||
| Min Pad Pitch | ≥100um | ||
| Mittaa periaate | 3D valkoinen valo PSLM PMP (ohjelmoitava spatiaalinen valomodulaatio, vaihemittausprofiili) | ||
| Tarkastuspään määrä | 1 | ||
| Kamera Pixel | 5M, (10M/12M lisävaruste) | ||
| Havaitsemisnopeus | 0,35 ~ 0,5 s/FOV | ||
| Ohjelman aika | 5 ~ 10 min | ||
| Tietotyyppi | Gerber Data 274D/274X, Scan PCB | ||
| Voima | AC220,50/60Hz, 1KVA | ||
| Koneen mitat | L1015*S1195*K1495mm | L1015*S1460*K1495mm | L1840*S1450*K1495mm |
| Paino | 850kg | 950kg | 1500kg |
* ICT jatkaa laatua ja suorituskykyä, teknisiä tietoja ja ulkonäköä voidaan päivittää ilman erityistä ilmoitusta.
| SMT-linjan laiteluettelo
Laadukkaalla PCBA-tuotantolinjallamme on edistykselliset laitteet tehokkaaseen ja tarkkaan PCB-kokoonpanoon. Täysin automatisoitu SMT-sarja sisältää kuormaimen, automaattisen tulostimen juotospastan tarkkaan levitykseen, poimintakoneen komponenttien tarkkaan sijoitteluun, reflow-uunin luotettavaan juottamiseen ja AOI-järjestelmän perusteelliseen vikojen tarkastukseen. Tämä korkealaatuinen PCBA-tuotantolinja varmistaa sujuvan toiminnan, korkean luotettavuuden ja edullisen SMT-kokoonpanon, joka täyttää alan erilaiset vaatimukset.
| Asiakkaan menestysvideo
ICT sai äskettäin päätökseen onnistuneen ulkomaisen asennuksen ja Factory Acceptance Test (FAT) -tuen kahdelle SMT-tuotantolinjalle pohjoisamerikkalaisessa kauneuslaitteiden valmistajassa. Projektissa otettiin käyttöön edistyksellisiä laitteita, mukaan lukien lasermerkintäkoneet komponenttien tarkkaa tunnistamista varten, SMT-tulostimet yhdistettynä SMT SPI -juotepastan tarkastuskoneeseen varmistaakseen tahnan virheettömän levityksen, Panasonicin keräilykoneet komponenttien nopeaan asennukseen, Heller-reflow-uunit luotettavaan juottamiseen, AOI-tunnistusjärjestelmät materiaalin virtauksen puhdistukseen, PCBA-laaduntarkistusjärjestelmät PCB-liittymiin. koneet jäämien poistamiseksi ja automaattiset juotospastan säilytyslämmittimet materiaalin eheyden säilyttämiseksi. Insinöörimme tarjosivat paikan päällä koulutusta ja optimointia, mikä johti sujuvaan tuotannon hyväksymiseen. Tämä tapaus korostaa ICT:n sitoutumista toimittamaan avaimet käteen -ratkaisuja, jotka parantavat tehokkuutta ja tuotteiden laatua globaaleilla markkinoilla.
| Ammattimainen maailmanlaajuinen koulutus ja tuki
ICT tarjoaa kattavia palvelu- ja koulutusohjelmia tukemaan SMT SPI -juotetahnatarkastuskonettasi sen koko elinkaaren ajan. Maailmanlaajuinen palvelukeskustemme verkostomme tarjoaa asennuksen, huollon ja vianetsinnän nopeilla vasteajoilla seisokkien minimoimiseksi. Kokeneet insinöörit suorittavat paikan päällä tai etäistuntoja, jotka kattavat käytön, kalibroinnin ja ohjelmistopäivitykset. Koulutus sisältää käytännön harjoituksia kuljettajan taitojen kehittämiseksi, mikä varmistaa turvallisen ja tehokkaan käytön. Tarjoamme myös jatkuvaa teknistä tukea, varaosien toimittamista ja prosessien optimointikonsultaatioita. Tämä kokonaisvaltainen lähestymistapa auttaa asiakkaita maksimoimaan laitteiden suorituskyvyn, sopeutumaan tuotannon muutoksiin ja saavuttamaan pitkän aikavälin menestystä elektroniikan valmistuksessa.
| Asiakkaan kiitosta
Asiakkaat kiittävät ICT-insinöörejä asiantuntemuksesta ja omistautumisesta asennusten aikana. Ne korostavat SMT SPI Solder Paste -tarkastuskoneemme ylivoimaista suorituskykyä vikojen havaitsemisessa tarkasti. Monet arvostavat turvallista pakkaustamme ja tehokkaita kuljetustapojamme, jotka varmistavat, että laitteet saapuvat moitteettomassa kunnossa. Nopeat vastaukset kyselyihin ja ongelmiin ovat rakentaneet vahvaa luottamusta, ja asiakkaat ovat huomanneet, kuinka tukimme ratkaisee ongelmat nopeasti ja tehokkaasti.
| Sertifiointimme
ICT:llä on keskeiset sertifikaatit, kuten CE turvallisuusvaatimusten noudattamisesta, RoHS ympäristöstandardeista ja ISO9001 laadunhallinnasta. Meillä on myös useita patentteja innovatiivisille tekniikoille elektroniikan valmistuksessa. Nämä todistukset osoittavat sitoutumisemme korkeisiin standardeihin ja jatkuvaan parantamiseen. He vakuuttavat asiakkaille, että SMT SPI -juotepastan tarkastuskoneemme täyttää maailmanlaajuiset määräykset, mikä edistää tuotantoprosessien luotettavuutta ja kestävyyttä.
| Tietoja meistä ja tehtaasta
ICT on johtava elektroniikan valmistusratkaisujen toimittaja, jolla on omat tuotekehitys- ja tuotantolaitoksemme. Vuonna 2012 perustettu työllistämme yli 89 työntekijää, mukaan lukien 20 insinööriä, 12 000 neliömetrillä. Rekisteröity 30 miljoonan dollarin pääomamme tukee nopeaa kasvua ja palvelee yli 1 600 asiakasta 72 maassa. Sivukonttorit ympäri maailmaa tarjoamme yhden luukun palvelut suunnittelusta optimointiin. Tehtaissamme on tiukat testaustyönkulut ja vankat laadunhallintajärjestelmät tuotteiden erinomaisuuden varmistamiseksi.
