| W-sarjan lyijytön kaksoisaaltojuottokone
ICT:n W-sarjan lyijytön kaksoisaaltojuotoskone on kypsä tuote, joka on jalostettu laajalla markkinatestauksella ja johon asiakkaat luottavat maailmanlaajuisesti. Tämä DIP-kaksoisaaltojuottolaite loistaa kaksoisaaltoteknologiallaan, joka tarjoaa tarkan juottamisen monimutkaisille piirilevyille säilyttäen samalla erinomaisen lämmitystehon ja lämpötilan hallinnan.
Piirilevyn maksimikoko on 400 mm, juotosastian kapasiteetti 180 kg ja siirtokorkeus 750±20 mm, joten se on ihanteellinen lyijyttömään DIP-kaksoisaaltojuottoon. Sen energiaa säästävä muotoilu vähentää kustannuksia ja täyttää CE-, CCC- ja UL-standardit. ICT tarjoaa maailmanlaajuisen asennuksen, huollon ja koulutuksen, mikä varmistaa tuotantolinjasi optimaalisen suorituskyvyn.
| Ominaisuus
Tämä Japan Kuroda -suuttimilla varustettu lyijytön DIP-kaksoisaaltojuotosjärjestelmä tarjoaa säädettävän sumuttamisen tasaisen ja luotettavan ruiskutuksen aikaansaamiseksi. PLC-ohjaus mahdollistaa ruiskutusajan, nopeuden ja FLUX-virtauksen tarkan hallinnan, ja virtauksen ja leveyden digitaaliset asetukset voidaan tallentaa. Tämä järjestelmä minimoi jätteen ja tukee ympäristöystävällistä toimintaa.
Dual Wave -juotoskoneessa on ainutlaatuinen kaksoisaaltojärjestelmä, joka mahdollistaa tarkan juottamisen läpireikään ja pinta-asennuskomponenteille. Tämä rakenne takaa korkealaatuiset liitokset monimutkaisille piirilevyille, mikä tekee siitä erinomaisen valinnan upotusjuotoskonesovelluksiin. Säädettävät aallot mukautuvat eri levykokoihin, mikä lisää tuotannon monipuolisuutta ja tehokkuutta.
Turvallisuus on etusijalla kolmannen osapuolen ylikuumenemissuojalla ja useilla turvakerroksilla, mikä varmistaa DIP Dual Wave -juotoslaitteiston turvallisen toiminnan. Vaakasuuntainen lämmitysrakenne estää häiriöt vyöhykkeiden välillä ja tarjoaa vakaan lämpötilakäyrän, mikä on kriittistä herkille elektroniikkakokoonpanoille.
| DIP-linjan varusteluettelo
| Malli | W4 | W3 | W2 |
| Mitat: (mm) | 4200X1250X1500 | 3600x1250x1500 | 2900x1160x1500 |
| Paino (kg) | Noin 1500kg | Noin 1200kg | Noin 790 kg |
| Virtalähde | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz |
| Käynnistysvirta | 32kw | 24kw | 16kw |
| Käyttöteho | 12kw | 9kw | 7kw |
| Hallintajärjestelmä | PLC | ||
| Ruiskutusjärjestelmä | |||
| Lähetysmenetelmä | Askelmoottori | ||
| Ruiskutuspaine | 0,25 Mpa - 0,4 Mpa | ||
| lux virtaus | 10-100ml/min | ||
| Pakoputken halkaisija | Φ200mm | ||
| Pakokaasukapasiteetti | 25m3/min | ||
| Esilämmitysjärjestelmä | |||
| Esilämmitystila | Kuumaa ilmaa | ||
| Ohjaustila | PID + SSR | ||
| Esilämmitysalue | 4 | 3 | 2 |
| Esilämmityksen pituus | 1800mm | 1600mm | 1200mm |
| Esilämmitys Temp. | (Huonelämpötila) -250°C | ||
| Lämpenemisaika (min) | Noin 15 min (asetus 150°C) | ||
| Kuljetinjärjestelmä | |||
| Piirilevyn koko: PxL (mm) | Minimi: 80x60mm; Max: 400x300mm | ||
| Kuljetinopeus | 0-2000 (mm/min) | ||
| Kuljetinkorkeus | 750+/-20 (mm) | ||
| Sormi | Kaksoiskoukkukynsi (vakio) | ||
| Kuljettimen leveyden säätö | Käsin | ||
| Kuljettimen kulma | 4-7 astetta | ||
| Juotosjärjestelmä | |||
| Juotospotin tyyli | Mekaaninen moottorikäyttö | ||
| Juotosastian materiaali | Full Titanium (Standard FT) | ||
| Juotosastian lämpötila | 300 ° C | ||
| Juotosastian kapasiteetti | Lyijytön 350kg | Lyijytön 300kg | Lyijytön 250kg |
| Muut | |||
| Sormien puhdistusjärjestelmä | Harjata | ||

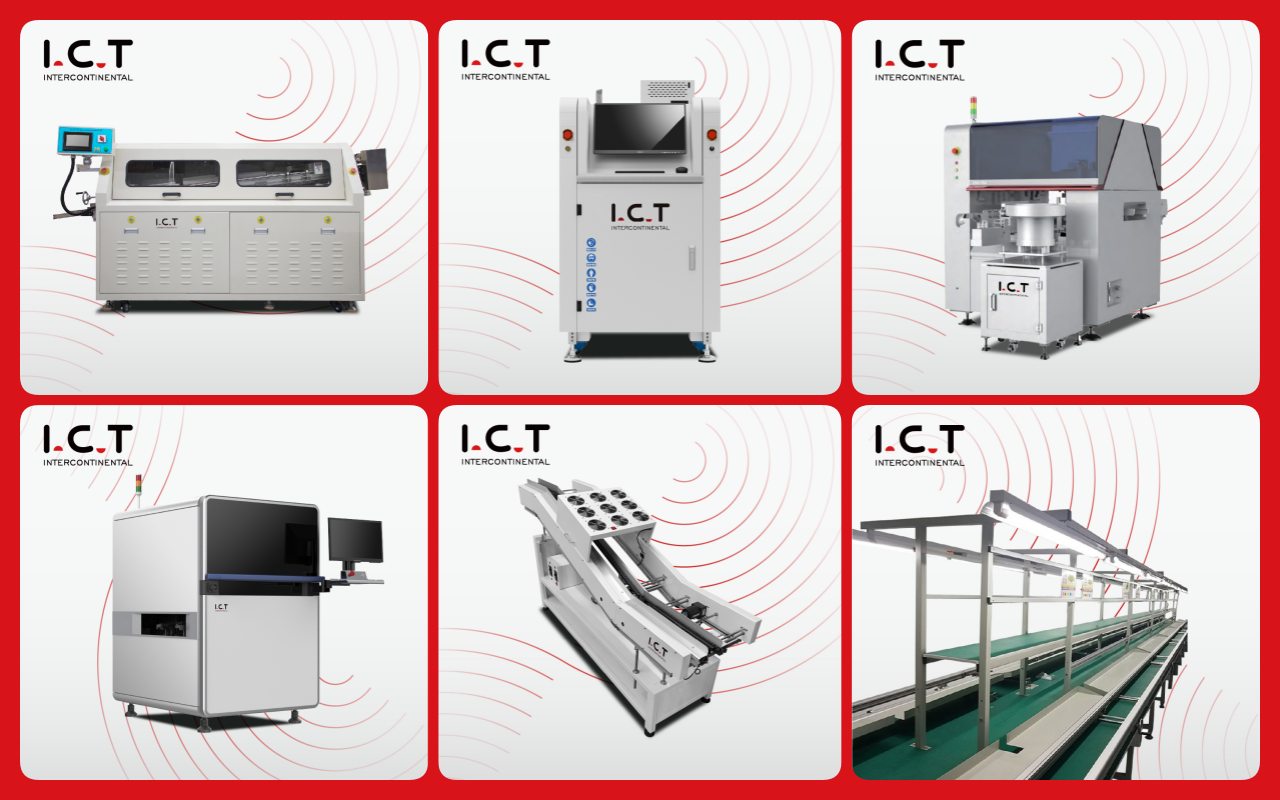

| DIP-linjan varusteluettelo
DIP-tuotantolinjamme tarjoaa edistyneitä työkaluja tehokkaaseen ja tarkkaan piirilevykokoonpanoon. Täysin automatisoitu DIP-linja sisältää DIP-asennuslinjan komponenttien tarkkaa sijoittelua varten, aaltolataimen sujuvaan piirilevyn sisääntuloon, aallonpurkaimen turvalliseen poistoon ja kokoonpanohihnalinjan lopputarkastuksia varten. Tämä korkealaatuinen PCB DIP -tuotantolinja varmistaa vakaan toiminnan, luotettavan THT-asennuksen ja kustannustehokkaan kokoonpanon, joka täyttää teollisuuden monipuoliset tarpeet. Modulaarisen suunnittelun ja ICT:n maailmanlaajuisen tuen ansiosta se lisää tuottavuutta reiän läpikäytävissä tehtävissä.
| Asiakkaan menestysvideo

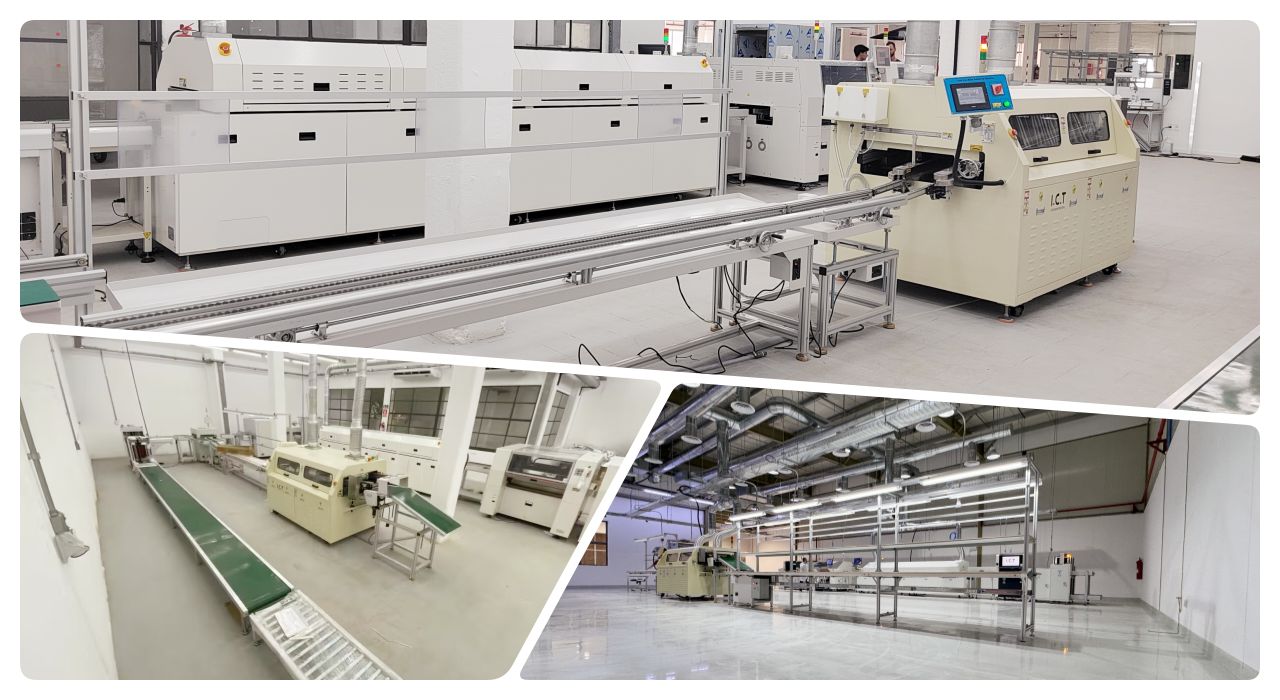

Vuonna 2024 kaksi ICT-insinööriä matkusti Uruguayhin auttamaan älymittarien valmistajaa, kuten positiivista asiakaspalautetta sisältävässä videossa. Videolla esitellään laitteita, kuten kartonkikuormaajia, sijoituskoneita 471 ja 481, Lyra622:ta, AOI:ta, kulmakuljettimia, W2 Dual Wave -juotoskonetta, risteysasemia, materiaalirunkohihnalinjoja, rullalinjoja ja napakymppityöpenkkejä. Asiakkaat kiittelivät insinöörien asiantuntemusta ja koneen luotettavaa suorituskykyä ja panivat merkille älykkäiden mittareiden tuotannon tehokkuuden.
| Asiantuntijapalvelut ja koulutus
ICT tarjoaa Dual Wave Juotoskoneelle kattavat palvelut ja koulutuksen, mukaan lukien asennuksen, huollon ja käyttöopastuksen. Maailmanlaajuinen insinööriverkostomme, joka kattaa 72 maata, tarjoaa paikan päällä tukea ja räätälöityä koulutusta tehokkuuden maksimoimiseksi. 25 vuoden kokemuksella ja 20 insinöörin tiimillä toimitamme teknisiä päivityksiä ja prosessien optimointeja. 12 000 m²:n Dongguanin laitoksessamme varmistamme oikea-aikaisen avun, mikä tekee ICT:stä luotettavan kumppanin lyijyttömän DIP-kaksoisaaltojuottamisen tarpeisiin.
| Asiakkaiden suosittelut
Asiakkaat arvostavat tieto- ja viestintätekniikan insinöörejä korkeasti heidän ammattitaitonsa ja nopeiden vastausten vuoksi, erityisesti Uruguayn ulkomailla tuen aikana. Dual Wave Soldering Machine on ylistetty sen tasaisesta hitsauslaadusta ja tehokkuudesta, joka on keskeinen ominaisuus upotusjuotoskonetehtävissä. Tukeva pakkausmme takaa turvallisen toimituksen, kun taas nopea reagointimme teknisiin ongelmiin, jotka usein ratkaistaan muutamassa tunnissa, ansaitsee korkeat arvosanat. Asiakkaat arvostavat innovatiivisia ratkaisujamme ja pitävät ICT:tä luotettavana kumppanina maailmanlaajuisessa elektroniikan valmistuksessa.
| Laatusertifikaatit
ICT:n kaksoisaaltojuotoskoneella on CE, RoHS, ISO9001 ja useita patentteja, mikä kuvastaa maailmanlaajuisten turvallisuus- ja laatustandardien noudattamista. Nämä sertifioinnit, jotka on validoitu edistyneessä 12 000 m²:n tehtaassamme, varmistavat DIP Dual Wave -juotoslaitteiston luotettavuuden. Patentoidut teknologiamme lisäävät kestävyyttä ja suorituskykyä, mikä antaa asiakkaille luottamusta valita ICT:n tuotantotarpeisiinsa.
| Tietoa ICT-yrityksestä ja -tehtaasta
ICT on johtava elektroniikkavalmistaja, jolla on oma tutkimus-, kehitys- ja tuotantotoiminta ja joka työllistää suuren tiimin, joka on kasvanut nopeasti 25 vuoden aikana. Dongguanissa sijaitseva 12 000 m²:n teollisuuspuisto palvelee yli 1 600 asiakasta 72 maassa, ja siinä on tiukka laadunvalvonta ja vankka hallintajärjestelmä, joka tuottaa huippuluokan kaksoisaaltojuotoskoneyksiköitä. Kahdeksalla konttorilla ja 30 miljoonan dollarin rekisteröity rahastolla toimitamme innovatiivisia ratkaisuja maailmanlaajuisesti. Sitoutumisemme huippuosaamiseen tukee asiakkaita asennuksesta optimointiin, mikä tekee ICT:stä luotetun nimen alalla.
