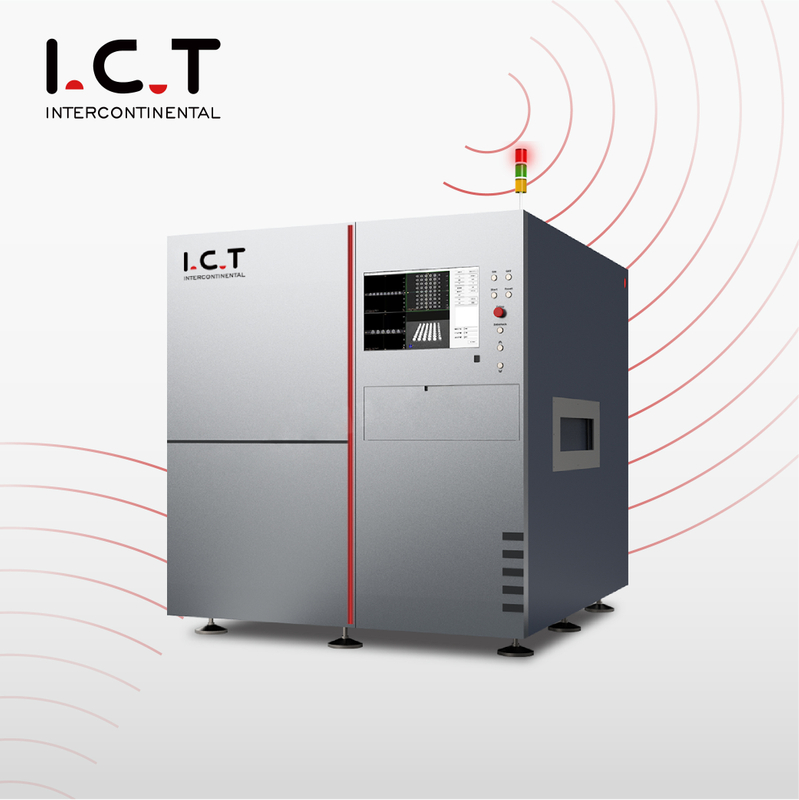

I.C.T-9200 |Online-automaattinen PCB SMT-röntgentarkastuslaite

I.C.T-9200 on suunniteltu tarjoamaan korkearesoluutioinen röntgenkuvaus elektroniikkateollisuudelle.Tämä monipuolinen järjestelmä on tehokas monissa sovelluksissa piirilevyjen valmistusprosessissa.Tämä sisältää puolijohteet, kuten BGA, CSP, LGA, POP, SIP, QFN, flip chips, COB ja LED.The
I.C.T-9200 on tehokas tukityökalu prosessien kehittämiseen, prosessien seurantaan ja jälkikäsittelytoimintojen tarkentamiseen.
  • I.C.T-9200

  • I.C.T

  • X-RAY machine

Saatavuustila:
Määrä:

I.C.T-9200 |Online-automaattinen PCB SMT-röntgentarkastuslaite

Yleiskatsaus

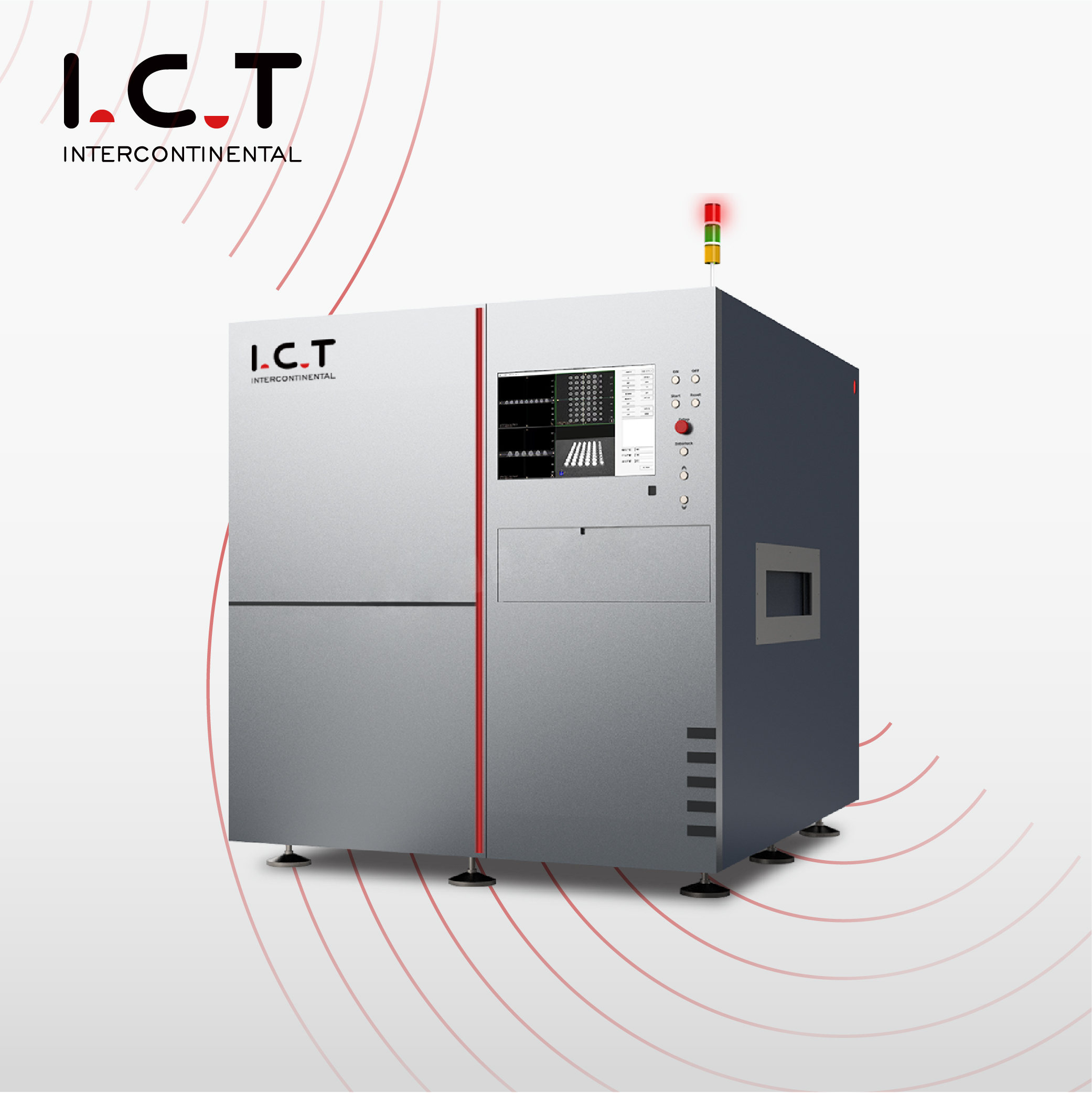

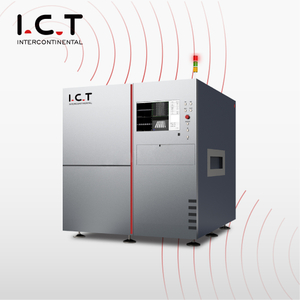

Online 3D X-ray ICT-9200-1

X-Ray I.C.T-9200 Johdanto:

I.C.T-9200 on suunniteltu tarjoamaan korkearesoluutioinen röntgenkuvaus elektroniikkateollisuudelle.Tämä monipuolinen järjestelmä on tehokas monissa sovelluksissa piirilevyjen valmistusprosessissa.Tämä sisältää puolijohteet, kuten BGA, CSP, LGA, POP, SIP, QFN, flip chips, COB ja LED.I.C.T-9200 on tehokas tukityökalu prosessien kehittämiseen, prosessien seurantaan ja jälkikäsittelytoimintojen tarkentamiseen.

Ominaisuudet:

1. 130KV suljettu röntgenputki;

2. Nopea miljoona korkean resoluution FPD-ilmaisin, 6-akselinen liikejärjestelmä, joka vastaa erilaisiin korkean kysynnän havaitsemistarpeisiin;

3. Windows-navigointi, kätevä kohteen seuranta;

4. BGA tyhjän alueen automaattinen mittaus ja raportin luominen;

5. Monitoiminen DXI-kuvankäsittelyjärjestelmä, jossa on useita kuvantarkistusohjelmia ja XY-ohjelmointi;

6. Koneessa on UPS, joka vähentää äkillisen sähkökatkon aiheuttamia vahinkoja laitteille.

7. Konfiguroi energian reaaliaikainen valvontajärjestelmä;

8. 3D CT-skannausjärjestelmä.(Planaarinen CT+kartiopalkki-CT);

9. Ergonominen muotoilu, ystävällinen ihmisen ja koneen käyttöliittymä;

10. Korkea turvallisuus, EU:n CE-sertifikaatti, kansainvälinen laatujärjestelmä ISO ja AERB-sertifikaatti röntgenille.

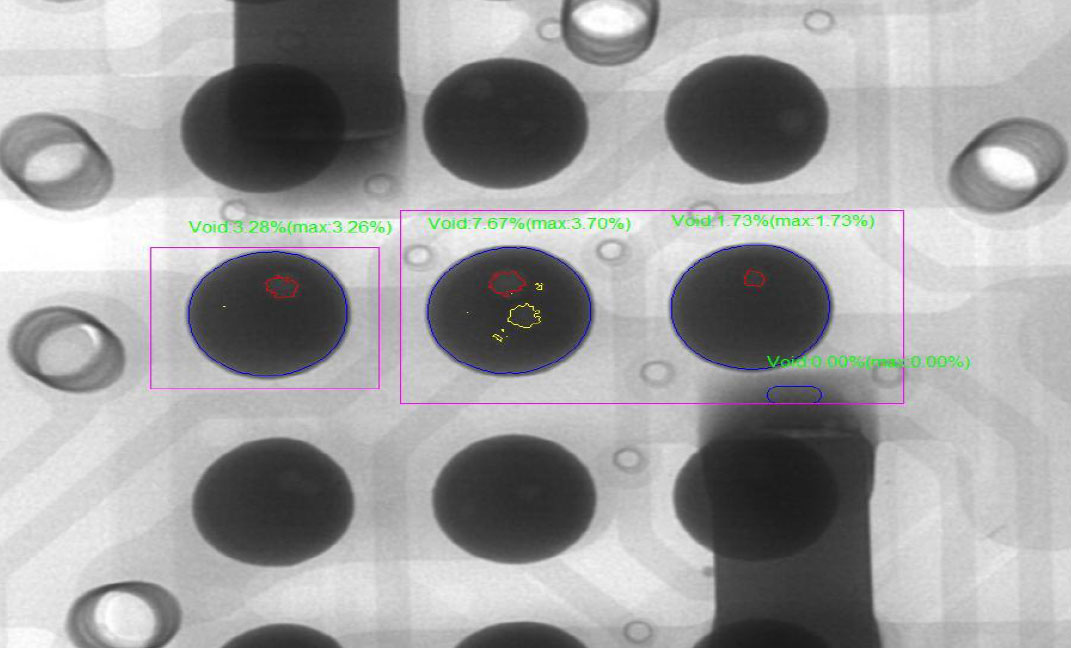

BGA:n tyhjän määrän laskenta

BGA:n tyhjän määrän laskenta

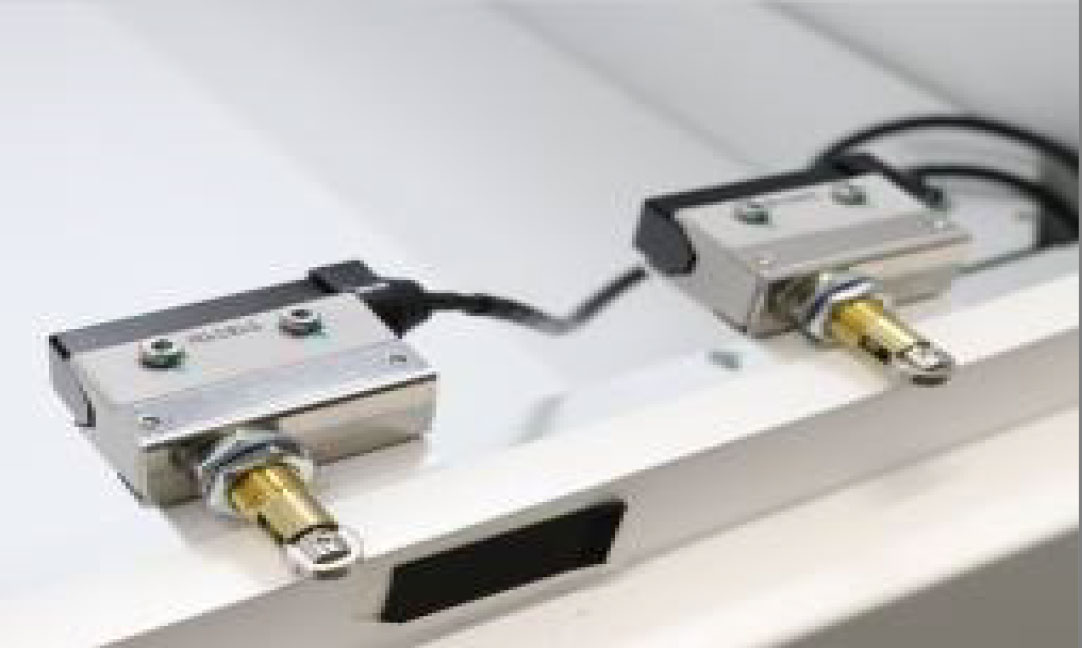

Turvallinen sähkömagneettinen lukitus- ja laitteistosuojaus

Turvallinen sähkömagneettinen interloc ja khardware suojaus

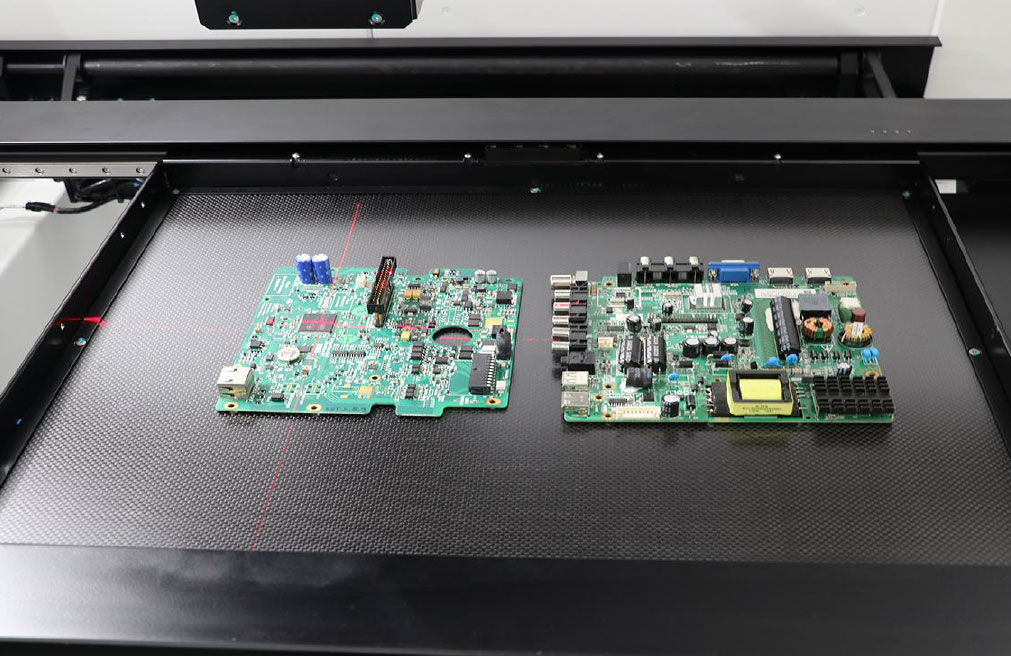

Suurikokoinen tarkastuspöytä

Suurikokoinen tarkastuspöytä

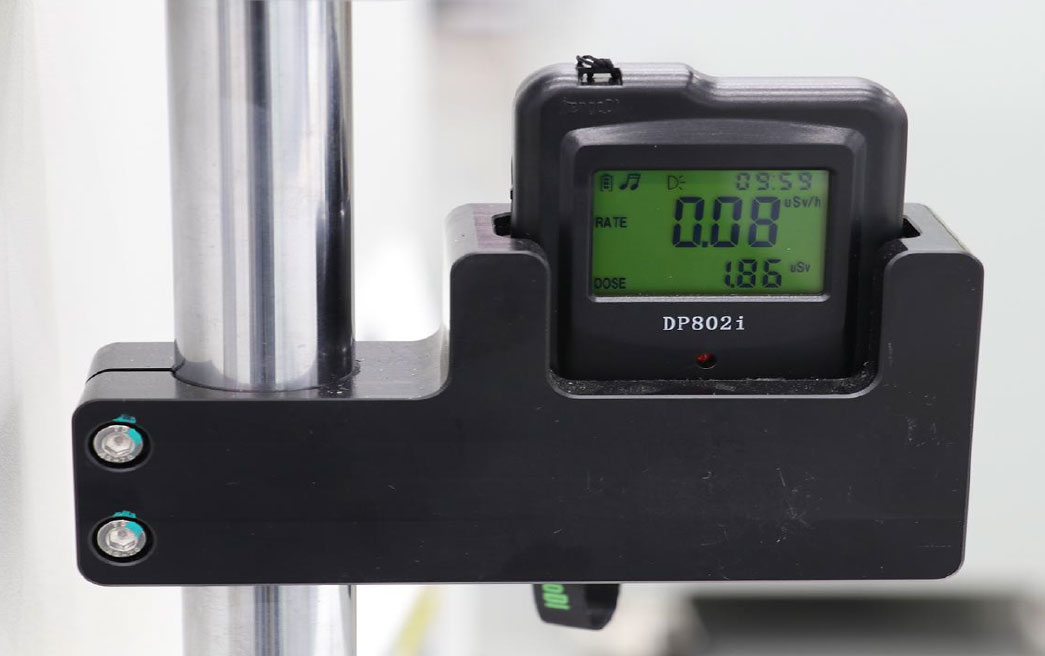

Reaaliaikainen säteilyn seuranta

Reaaliaikainen säteilyn seuranta

Sovellus:

SMT, BGA, CSP, flip-siru, LED-ilmaisin, puolijohde, pakkauskomponentit, akkuteollisuus, elektroniset komponentit, autojen osat, valosähkö, alumiinin painevalu, muovin muovaus. Keramiikka, muut erikoisteollisuudenalat.

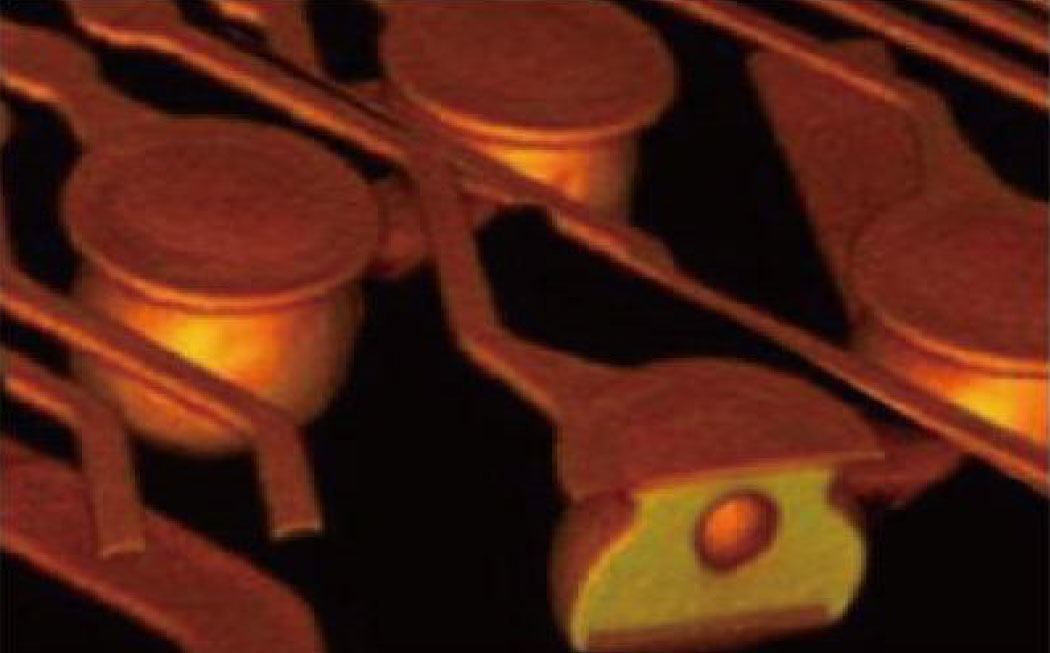

BGA 3D CT -tunnistus

BGA 3D CT -tunnistus

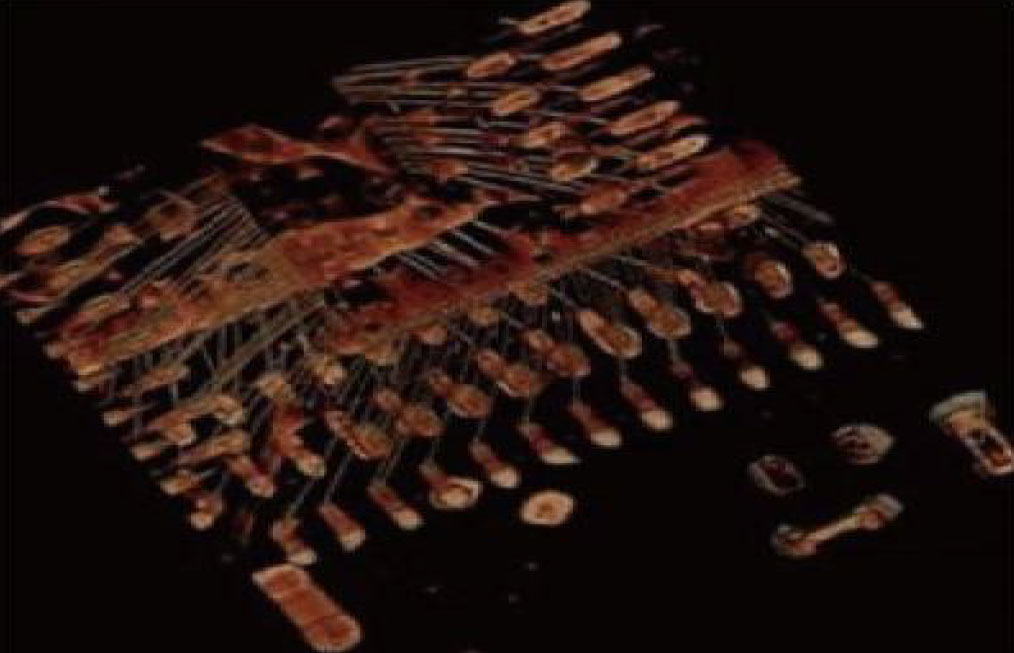

IC 3D CT -tunnistus

IC 3D CT -tunnistus

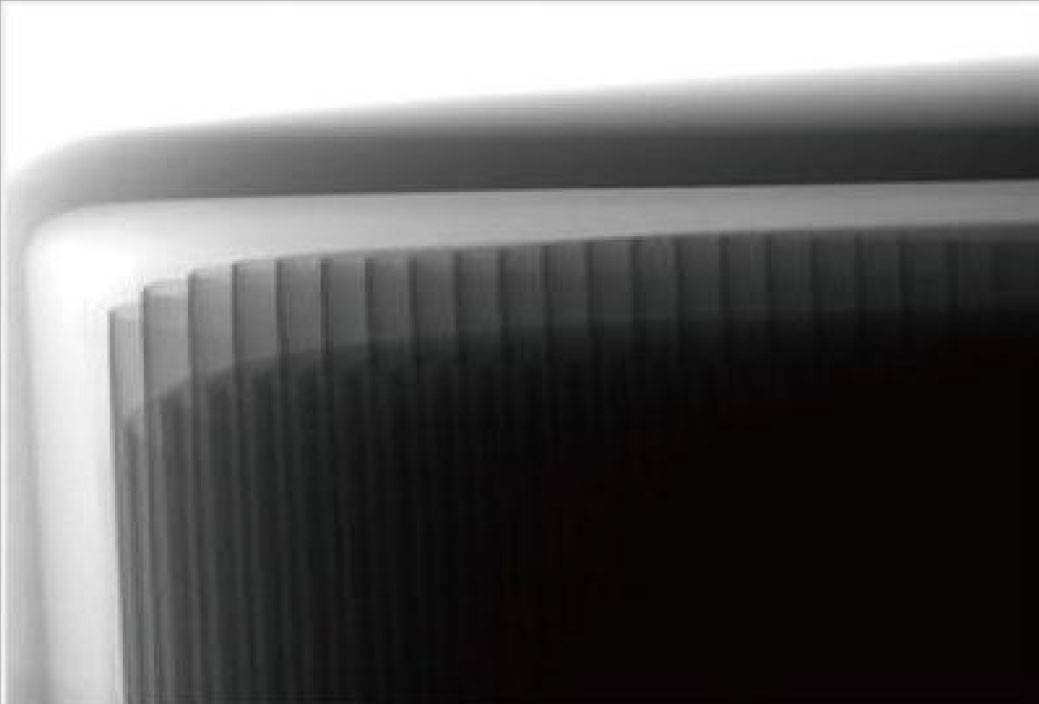

Litiumakun tunnistus

Litiumakun tunnistus

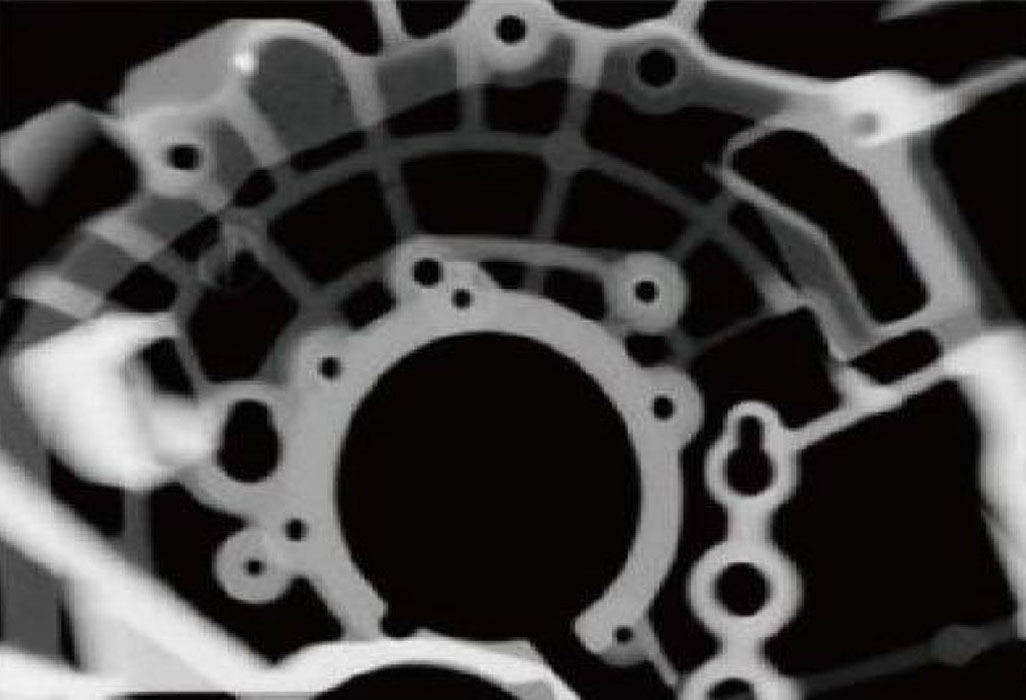

Painevalu-tunnistus

Die Casting Detection

Tekniset tiedot:

Tuote Malli I.C.T-9200
Röntgenputki Max.Jännitteet, tyyppi 130kV/1000μA, suljettu mikrofocus-röntgenputki
Ilmaisimen tyyppi FPD
Ilmaisin Resoluutio 1 μm
Pikseli 1536x1536
Ilmaisimen kulma Täysi 360° katselukulma, 2*70° kallistus
Käyttöjärjestelmä Teollinen PC, Win10 64-bittinen, i7-prosessori
Järjestelmä tietokone Monitori 24' LCD
Käyttöliittymä I.C.T Monitoiminen DXI-kuvankäsittelyjärjestelmä
Työalusta Max.Tarkastusalue 510mm * 670mm
Max.Latauspaino 5kg [M-koko];30 kg [L koko]
Liikkeiden ohjaus Ohjaussauvat, hiiri ja näppäimistöt
Liikealue (ylös ja alas) 250 mm
PCBA:n paksuus 0,5-5 mm
PCBA askartelu puoli 5 mm
PCBA:n vääntymisen kompensointi ±2 mm
Tyhjäys ylä- ja alaosasta 70mm & 40mm
Navigointi Kamera HD-kamera, laserpiste
Akseli Manipulaattori 6-akselinen nokka X / Y / T , alusta X / Y / Z
Akselin ohjaus X, Y
Laitteen ominaisuudet Virtalähde AC 110~220V (±10%) 50Hz, 3kW
Ulkoreunan mitat 1700(L)*1660(S)*1900(K) mm
Järjestelmän paino

3330 kg

UPS 1000VA, 800W
