T420
I.C.T
smt pcb metal coating machines
| Määrä: | |
|---|---|

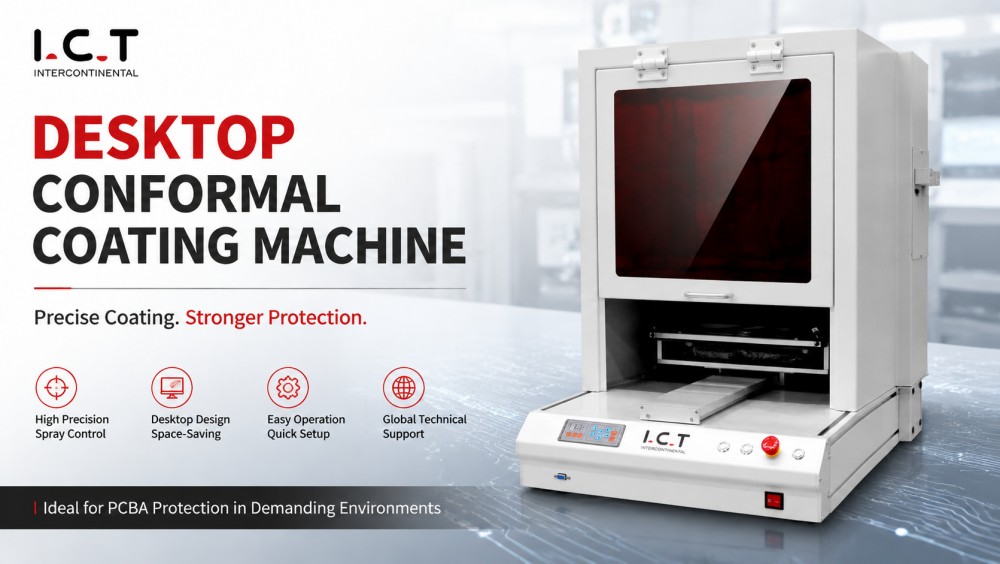

SMT PCBA Desktop Conformal Coating Machine on suunniteltu pienten erien tai prototyypin PCB-pinnoitukseen erittäin tarkasti. Kolmiakselinen liike mahdollistaa valikoivan käytön yksi- tai kaksipuolisille piirilevyille. Se sopii levykokoihin 50 × 50 - 400 × 400 mm ja korkeudelle 80 mm. Järjestelmä sisältää 10 litran materiaali- ja 2 litran puhdistussäiliöt sekä säädettävät ruiskuventtiilit. Käyttäjät voivat ohjelmoida pisteitä, suoria, ympyröitä, kaaria ja käyriä. Nopea tuotteen vaihto ja intuitiivinen käyttöliittymä tekevät siitä ihanteellisen offline-tuotantoon, pieniin pilottilinjoihin ja laboratorioympäristöihin, mikä varmistaa toistettavat ja yhtenäiset pinnoitustulokset.

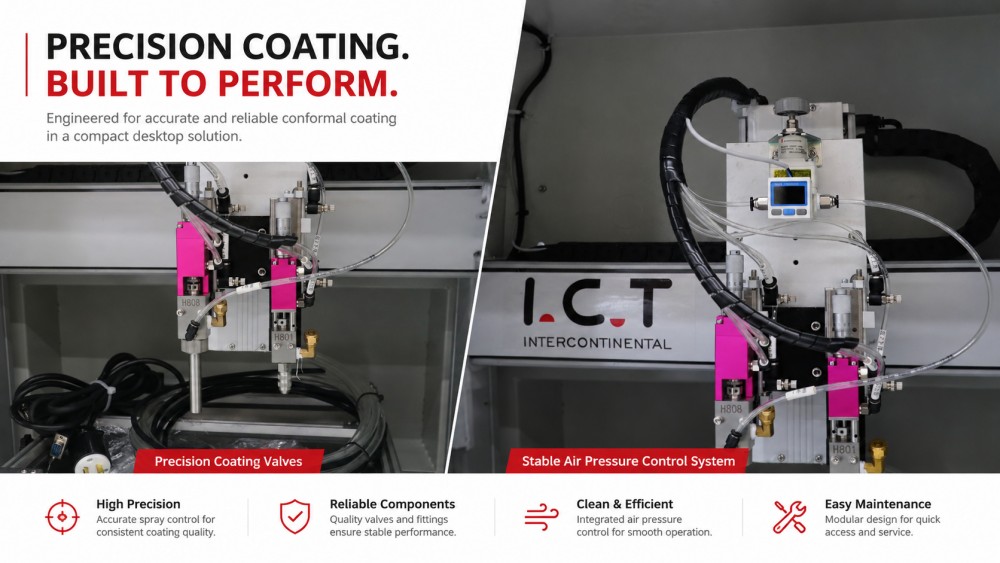

Kolmiakselinen robotti levittää pinnoitteita, joilla on korkea toistettavuus monimutkaisille piirilevyille. Säädettävät venttiilit käsittelevät useita viskositeetteja, mukaan lukien UV- ja epoksiliimat. Korkeudentunnistus ja reunantunnistus varmistavat tasaisen peiton ja estävät samalla yliruiskutuksen. Tukee yksi- ja kaksipuolisia levyjä. Tämä ominaisuus takaa tasaisen pinnoitteen laadun prototyyppien, laboratorioiden ja pienten erien SMT PCBA -tuotannossa.
Kompaktit pöytäkuljettimet ja kiinnikkeet stabiloivat levyt pinnoituksen aikana. Askelmoottorit takaavat tarkan liikkeen. Pikavaihtovalaisimet minimoivat seisokkeja kortteja vaihdettaessa. Pöytäasettelu on ihanteellinen suunnittelulaboratorioihin, pilottituotantoon tai pienimuotoiseen SMT-piirilevypinnoitukseen. Järjestelmä estää kohdistusvirheitä ja varmistaa tasaisen peiton erikokoisille ja -paksuisille levyille säilyttäen samalla korkean tehokkuuden.
Materiaalitoimitukseen sisältyy 10 l pääsäiliö ja 2 l puhdistussäiliö säädetyllä ilmanpaineella 4,5–6 kg/cm². Opetuslaatikon ohjelmointi mahdollistaa polun määrittelyn ja pinnoitteen tilavuuden säädöt. Riippumattomat puhdistusjaksot vähentävät saastumista. Hallittu materiaalivirta takaa tasaisen pinnoitteen paksuuden. Joustava ohjelmointi mahdollistaa useita PCB-asetteluja, mikä varmistaa toistettavat tulokset pienissä erissä tai offline-tuotantoympäristöissä.
| Tuote | I.CT-T420 |
|---|---|
| Venttiilien numero | Sumutusventtiili 1kpl, tarkkuusventtiili 1kpl |
| Akselin numero | 3-akselinen (X, Y, Z) |
| Piirilevykoko | 50×50 ~ 400×400 mm |
| Piirilevyn paksuus | 0,4 ~ 6 mm |
| PCB Warpage | <1 % |
| Ajurijärjestelmä | Askelmoottori |
| Materiaalin määrä | 1×10L liimasämpäri + 1×2L puhdistusämpäri |
| Max. Nopeus | 400 mm/s |
| Max. Komponentin korkeus | 80 mm |
| Tuulettimen muotoinen suihkeleveys | 5-8 mm |
| Pienin ruiskutushalkaisija | 5 mm |
| Toistuva tarkkuus | ±0,1 mm |
| Tuotteen vaihto | <8 minuuttia |
| Tarkista valo | UV-valo |
| Ilmanpaine | 4,5 ~ 6 kg/cm² |
| Virtalähde | AC220V±10%, 50/60Hz, 500W (optio: 110V) |
| Hallintamenetelmä | Ohjauskahva |
| Mitat (P × L × K) | 800×900×900 mm |
| Paino | Noin 50 kg |
*ICT toimii jatkuvasti laadun ja suorituskyvyn suhteen, tekniset tiedot ja ulkonäkö voidaan päivittää ilman erityistä huomautusta.
Pöytäpäällystyskone integroituu ICT:n täysiin SMT/DIP-linjoihin, mukaan lukien pick-and-place-, valikoiva juotos-, AOI- ja paneelien irrotusjärjestelmät. Sisäänrakennettu CCD-näkö tarkkailee pinnoitteen laatua. Yhdessä nämä järjestelmät optimoivat suorituskyvyn, minimoivat uudelleentyöskentelyn ja ylläpitävät tasaisen pinnoitteen PCBA- ja LED-kokoonpanoille. Ihanteellinen laboratorioihin, pilottilinjoihin ja pienten erien SMT-tuotantoon.
| Tuotteen nimi | Tarkoitus PCBA-pinnoituslinjassa |
|---|---|
Levittää tarkat suojapinnoitteet piirilevyille pöly-, vesi- ja räjähdyssuojausta varten. | |
Kovettaa pinnoitteet IR- tai UV-valolla varmistaen kestävän ja vahvan suojan. | |
Kuljettaa piirilevyt sujuvasti pinnoituslinjan läpi tehokkaaseen käsittelyyn. | |
Tarjoaa ja varastoi PCB:tä tuotantolinjalle, mikä varmistaa sujuvan syötön ja lähdön. | |
| Mukautettu pinnoite AOI | Tarkistaa pinnoitteen laadun ja havaitsee viat varmistaakseen korkeat standardit. |
Joulukuussa 2025 ICT toimitti kolme tuotantolinjaa – SMT:n, DIP:n ja Coatingin – saudiaradialaisen autoelektroniikan valmistajalle. Insinöörit hoitivat asennuksen, kalibroinnin ja käyttäjien koulutuksen. Asiakas oli aiemmin käynyt ICT:ssä kesäkuussa 2025 tarkastamassa laitteita ja tuotantoprosesseja. Käyttöönoton jälkeen insinöörit saivat kunniakirjat, joissa tunnustettiin täydellisen SMT-, DIP- ja pinnoituslinjaratkaisun ammattimaisesta palvelusta ja luotettavuudesta uudelle ODM-tehtaalle, joka kykenee T&K-, suunnittelu- ja tuotantokykyyn.
ICT tarjoaa päästä päähän -tuen SMT-, DIP- ja pinnoitusoperaatioissa. Toimitusta edeltävä arviointi sisältää piirilevytyypit, pinnoitemateriaalit, kapasiteetin ja asettelun. Toimituksen jälkeen insinöörit tarjoavat asennuksen, käyttöönoton, käyttäjien koulutuksen, huollon ja prosessin optimoinnin. Pöytäpäällystyskone on sisällytetty koko kokoonpanotyönkulkuun, mikä varmistaa toistettavan pinnoitteen laadun. Uudet tilat saavat ohjausta layoutista koetuotantoon, kun taas nykyiset linjat saavat optimoidun työnkulun ja vakaan toiminnan.
Asiakkaat arvostavat ICT:tä selkeistä ohjeista, käytännön tuesta ja nopeista vastauksista. Insinöörit ohjaavat käyttäjiä vähentämään virheitä ja parantamaan suorituskykyä. Pakkaus varmistaa turvallisen toimituksen. Asennuksen ja tuotannon aikaisiin teknisiin kysymyksiin vastataan nopeasti. Asiakkaat luottavat ICT:hen uusien SMT-, DIP- ja päällystyslinjojen lanseerauksessa samalla, kun ne saavuttavat yhtenäisen, toistettavan PCBA-pinnoitustuloksen offline- tai pientuotannossa.
Desktop Conformal Coating Machine on CE- ja ISO9001-sertifioitu. Laadunhallinta sisältää komponenttien tarkastuksen, kokoonpanotarkastuksen, toimintatestauksen, pakkaustarkastuksen, lähetyksen seurannan, asennuksen ja myynnin jälkeisen palvelun. Nämä standardit takaavat toistettavat, korkealaatuiset mukautuvat pinnoitteet pienissä erissä ja prototyyppien PCBA-tuotannossa, mukaan lukien LED- ja elektroniikkamoduulien valikoiva pinnoitus.
ICT toimittaa avaimet käteen -ratkaisuja SMT-, DIP-, pinnoitus-, annostelu-, kokoonpano-, robotiikka- ja älytehtaille. Omat tuotekehitys-, tuotanto-, suunnittelu-, myynti- ja palvelutiimit ohjaavat asiakkaita suunnittelusta vakaaseen tuotantoon. Globaalit projektit kattavat laitetoimituksen, asennuksen, koulutuksen ja prosessien optimoinnin. ICT rakentaa uusia tiloja 0:sta 1:een ja päivittää olemassa olevia linjoja 1:stä 10:een tarjoten skaalautuvia, tarkkoja ja luotettavia PCBA:n mukaisia pinnoitusratkaisuja.
