T550+IR4+Convryor
I.C.T
conformal coating machine for PCB
| Määrä: | |
|---|---|
| ICT Conformal Coating Machine PCB:lle
ICT-standardinmukainen piirilevyjen päällystyskone asettaa korkeat vaatimukset levyjen helpolle ja nopealle suojaukselle. Se käyttää yksinkertaista ohjelmointia ja nopeita asetusmuutoksia tuottaakseen huipputuloksia. Tämä kone sopii piirilevyille 50x50 - 450x460mm. Se liikkuu reitillä X=450mm, Y=450mm ja Z=100mm. Käyttäjät voivat muokata ruiskutusreittejä vapaasti, ja näytössä näkyy selkeät reitit. Monille levyille se kopioi tai peilaa kappaleita nopeasti. Se seuraa automaattisesti tehoa ja aikaa. PCB-automaattisena selektiivisenä päällystyskoneena se toimii hyvin voimansiirroissa, teollisuusohjaimissa, LED-valoissa, autoelektroniikassa ja muissa. Se täyttää kaikenlaiset tarpeet suurella tehokkuudella ja vähäisellä jätteellä.
| Ominaisuus
Voimansiirtojärjestelmän suunnittelu
Siirtojärjestelmä alkaa vahvalla alustalla, joka pitää PCB:n mukaisen pinnoituskoneen vakaana ajon aikana. Se käyttää tuotuja servomoottoreita ja ohjaimia tasaisen tehon takaamiseksi. Servomoottori ja liukukiskon asetukset tarjoavat tarkat X/Y/Z-liikkeet ja korkean toistotarkkuuden. Erityinen pölysuoja suojaa ruuvia ja kiskoa lialta, joten huolto on helppoa. Joustavat säiliöketjut pitävät kaikki putket ja johdot siistinä ja turvallisina. Tämä muotoilu vähentää vikoja ja auttaa konetta toimimaan luotettavasti kiireisissä tehtaissa. Kaiken kaikkiaan se tukee tarkkaa työtä pitkiä tunteja ilman ongelmia.
Liikennejärjestelmän tehokkuus
PCB:n mukaisen päällystyskoneen kuljetusjärjestelmä käyttää erityistä ketjua estääkseen levyjen tarttumisen tai juuttumisen. Moottorit ohjaavat nopeutta ja pysähtyvät erittäin huolellisesti. Sylinteripuristimet pitävät piirilevyjä tiukasti, jotta ne eivät siirry kesken prosessin. Ohjauskiskon leveys muuttuu puoliautomaattisesti, jolloin laudat pääsevät sisään ja poistumaan helposti. Kisko ketjuilla ja profiileilla käsittelee raskaita lautoja taipumatta. Tämä kokoonpano sopii hyvin PCB-automaattiseen selektiiviseen päällystyskoneeseen suurivolyymilinjoissa. Se varmistaa tasaisen virtauksen ja lisää päivittäistä tuottoa.

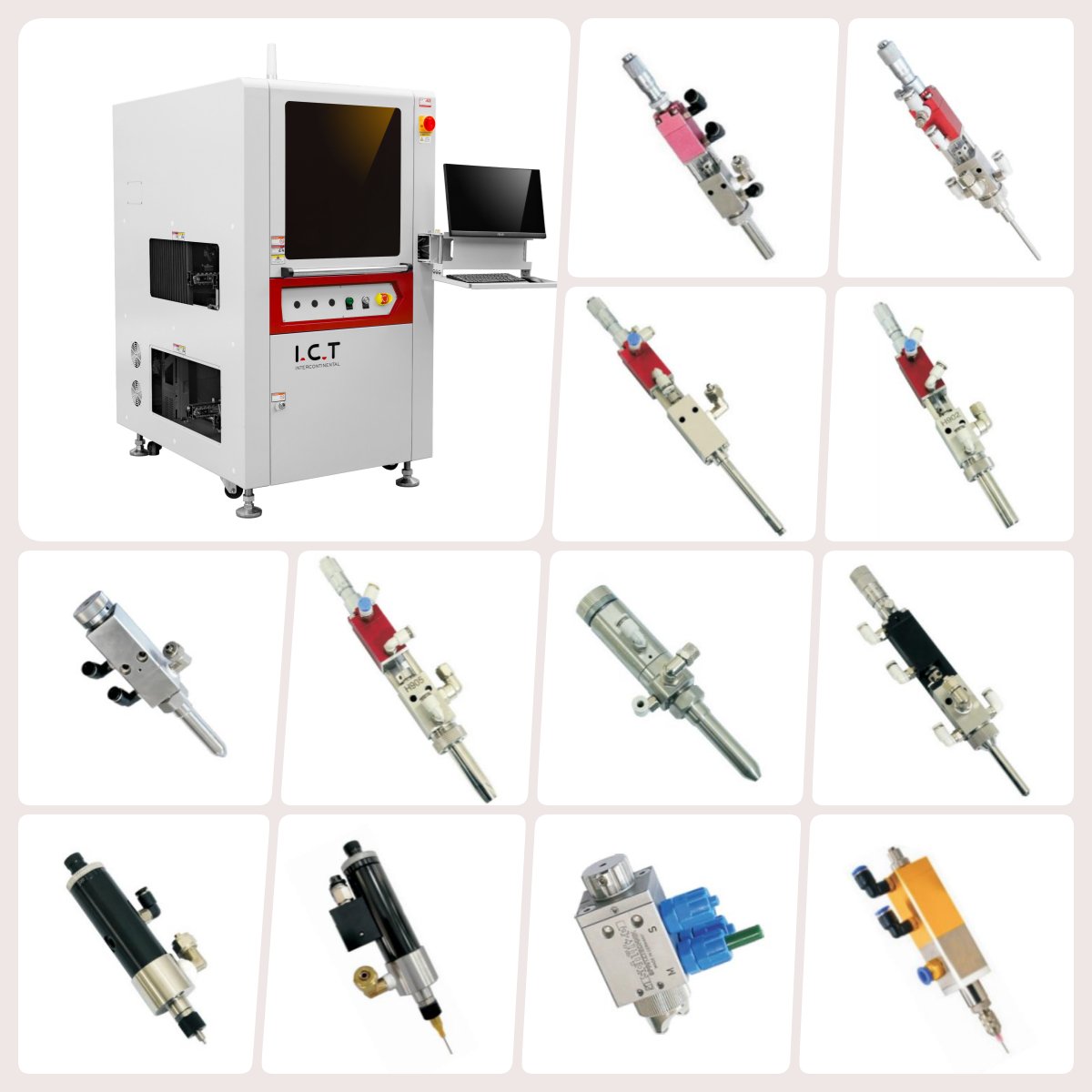

Edistyksellinen kaksoisventtiilipinnoite
Päällystysjärjestelmässä on kaksoisventtiilikokoonpano vaikeita PCBA-töitä varten konformisessa piirilevyn päällystyskoneessa. Se sisältää tyyppejä, kuten H-808 hienoille pisteille pienissä osissa LED-valoissa ja vempaimissa, H-818 leveille kalvoille auton tauluille ja H-828 paksuille kerroksille tehoyksiköissä. Modulaariset osat vaihtavat venttiilit alle 2 minuutissa nopeaa vaihtoa varten. Valinnainen U-akseli kääntyy 360° ja kallistuu jopa 45° kovien kohtien päällystämiseksi. Sisäänrakennettu UV-lamppu tarkistaa suihkeen reaaliajassa, ja CCD-näkemys lisää pisteen kohdistusta. Tämä vähentää jätettä 20-30 % ja antaa jopa IP67-suojan.
Ohjausjärjestelmän luotettavuus
Ohjausjärjestelmä järjestää osat älykkäästi selkeillä tarroilla nopeaa tarkistusta ja korjausta varten piirilevyjen mukaisessa pinnoituskoneessa. Se käyttää erittäin tarkkoja servo-osia tasaisiin ajoihin. Lämmön leviäminen ilmavirtauksella jäähdyttää sitä hyvin. PC plus ohjauskortti -tila lisää yleistä luottamusta. Tämä pitää toiminnan sujuvana ja virheettömänä. Se sopii kaikkiin SMT-linjoihin ilman vaivaa.
Käyttöjärjestelmän yksinkertaisuus
Käyttöjärjestelmä asettaa uudet ohjelmat alle 10 minuutissa ja vaihtaa rivejä alle kahdessa Windows 10:ssä. Ystävällinen ohjelmisto opastaa käyttäjiä helpoilla vaiheilla ja vinkeillä. Se näyttää työpolut reaaliajassa selkeiden näkymien saamiseksi. CCD vision auttaa lisäosana. Alusta säätää korkeutta kaikille käyttäjille. Tämä tekee PCB:n mukaisesta pinnoituskoneesta helppoa oppia ja käyttää päivittäin. Se säästää aikaa ja vähentää koulutustarpeita.
Edistyksellinen kaksiventtiilinen pinnoitusjärjestelmä
PCB:n mukaisessa pinnoituskoneessa on kaksoisventtiilirakenne monimutkaisempiin levyihin ja käyttötarkoituksiin. Se sopii pcb automaattiseen selektiiviseen päällystyskoneeseen, jossa on modulaarisia osia, jotka vaihtavat venttiilirunkoja nopeasti eri tuotteisiin. Valinnainen U-akseli ja kallistus tekevät päällystämisestä helppoa myös kovissa PCBA-muodoissa. Sisäänrakennettu UV-lamppu antaa selkeän kuvan työtilanteesta. CCD vision tulee lisäosana parempaan kohdistukseen. Tämä kokoonpano käsittelee monipuoliset ruiskutustarpeet korkealla ohjauksella. Käyttäjät valitsevat tyypeistä, kuten H-808 pienille sumutetuille pisteille hienoissa osissa, H-818 leveille tuuletinkalvoille suurille alueille ja H-828 korkeavirtauksisille paksuille kerroksille. Jokainen venttiili sopii tiettyihin töihin jätteen vähentämiseksi ja laadun parantamiseksi. Kaiken kaikkiaan se tuo joustavan ja luotettavan suojan yhdessä järjestelmässä.
| Erittely
| Valikoivat konformaaliset pinnoituskoneet | ||||
| Malli | ICT-T550 | ICT-T550U | ICT-T600 | ICT-T650 |
| Venttiilien lukumäärä | 2 (sumutusventtiili 1 pää, tarkkuusventtiili 1 pää) | 2 (sumutusventtiili 1 pää, tarkkuusventtiili 1 pää) | 2 (sumutusventtiili 2 pää) | 4 (sumutusventtiili 2 pää, tarkkuusventtiili 2 pää) |
| Valvontamenetelmä | PC + Motion Control Card | |||
| Karojen lukumäärä | X, y, z | X, y, z, u | X, y, z | X, y, z |
| Piirilevykoko | 50*50 ~ 450*460mm | |||
| Karan käyttö | Tuotu servomoottori+palloruuvimoduuli | |||
| Venttiilien automaattinen puhdistus | 5L painesäiliöllä | |||
| Virtalähde | AC 220V±10%, 50/60HZ, 2,2KW | |||
| Ulottuvuus | L910*W1600*H1700mm | |||
| Nettopaino | 1000kg | |||

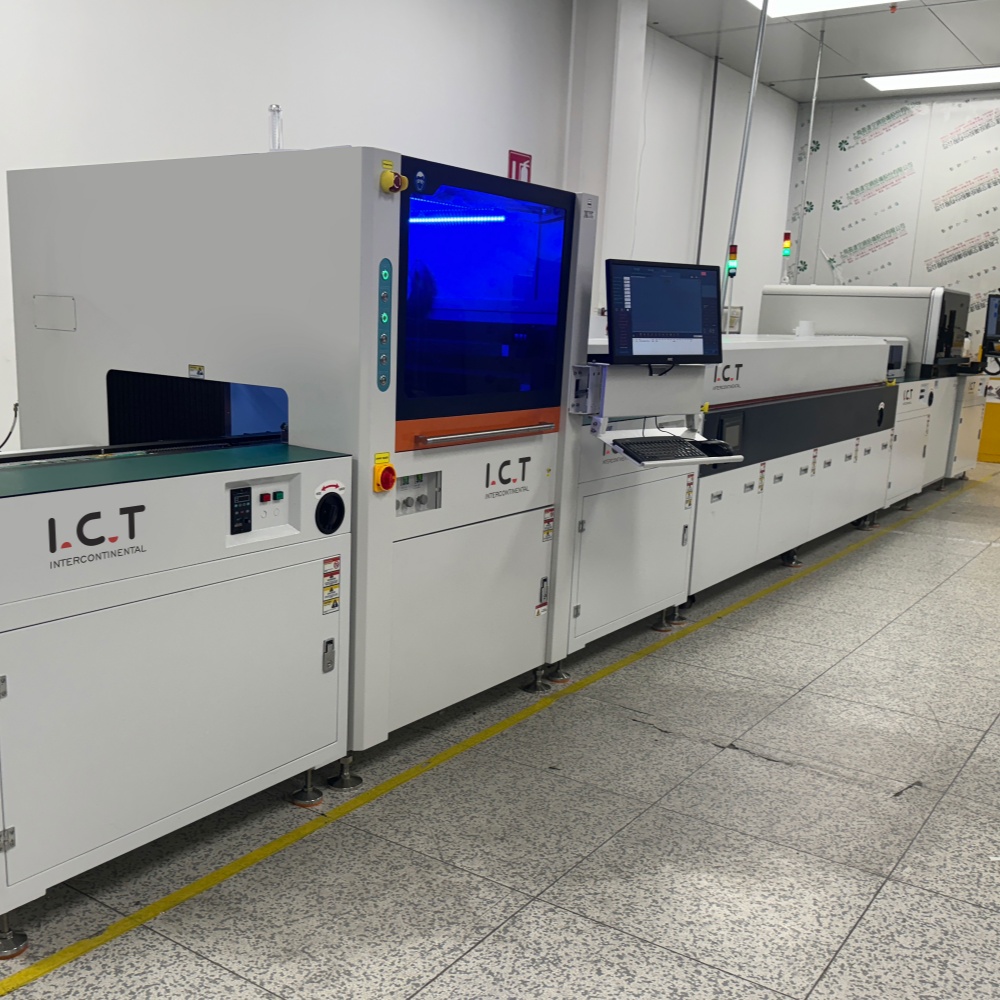

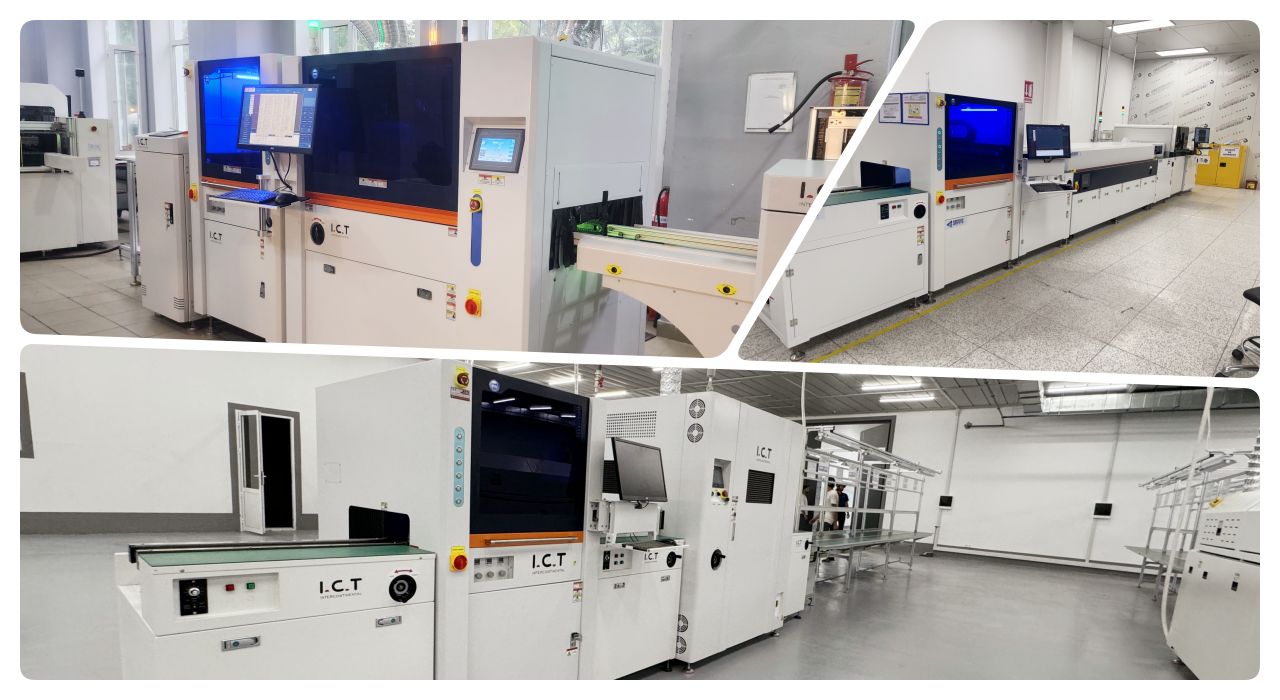

| Päällystyslinjan varusteluettelo
PCBA Coating Line tarjoaa edistyneitä työkaluja tehokkaaseen ja tarkkaan piirilevyn suojaamiseen. Täysin automatisoitu päällystyslinja sisältää valikoivan päällystyskoneen tarkkaan levitykseen, kovetusuunin kestäviin viimeistelyihin, AOI:n laaduntarkastuksia varten, nostimen ja läppäimen sujuvaan käsittelyyn sekä kuljetinjärjestelmän saumattomaan tuotantoon.
Tämä korkealaatuinen PCBA-pinnoitelinja varmistaa vakaan toiminnan, luotettavan pöly-, vesi- ja räjähdyssuojatun pinnoitteen, joka täyttää alan erilaiset tarpeet. Modulaarisen suunnittelun ja ICT:n maailmanlaajuisen tuen ansiosta se parantaa suojapinnoitustehtävien tuottavuutta.
| Tuotteen nimi | Tarkoitus PCBA-pinnoituslinjassa |
|---|---|
Levittää tarkat suojapinnoitteet piirilevyille pöly-, vesi- ja räjähdyssuojausta varten. | |
Kovettaa pinnoitteet IR- tai UV-valolla varmistaen kestävän ja vahvan suojan. | |
Kuljettaa piirilevyt sujuvasti pinnoituslinjan läpi tehokkaaseen käsittelyyn. | |
Tarjoaa ja varastoi PCB:tä tuotantolinjalle, mikä varmistaa sujuvan syötön ja lähdön. | |
| Mukautettu pinnoite AOI | Tarkistaa pinnoitteen laadun ja havaitsee viat varmistaakseen korkeat standardit. |
| Asiakkaan menestysvideo

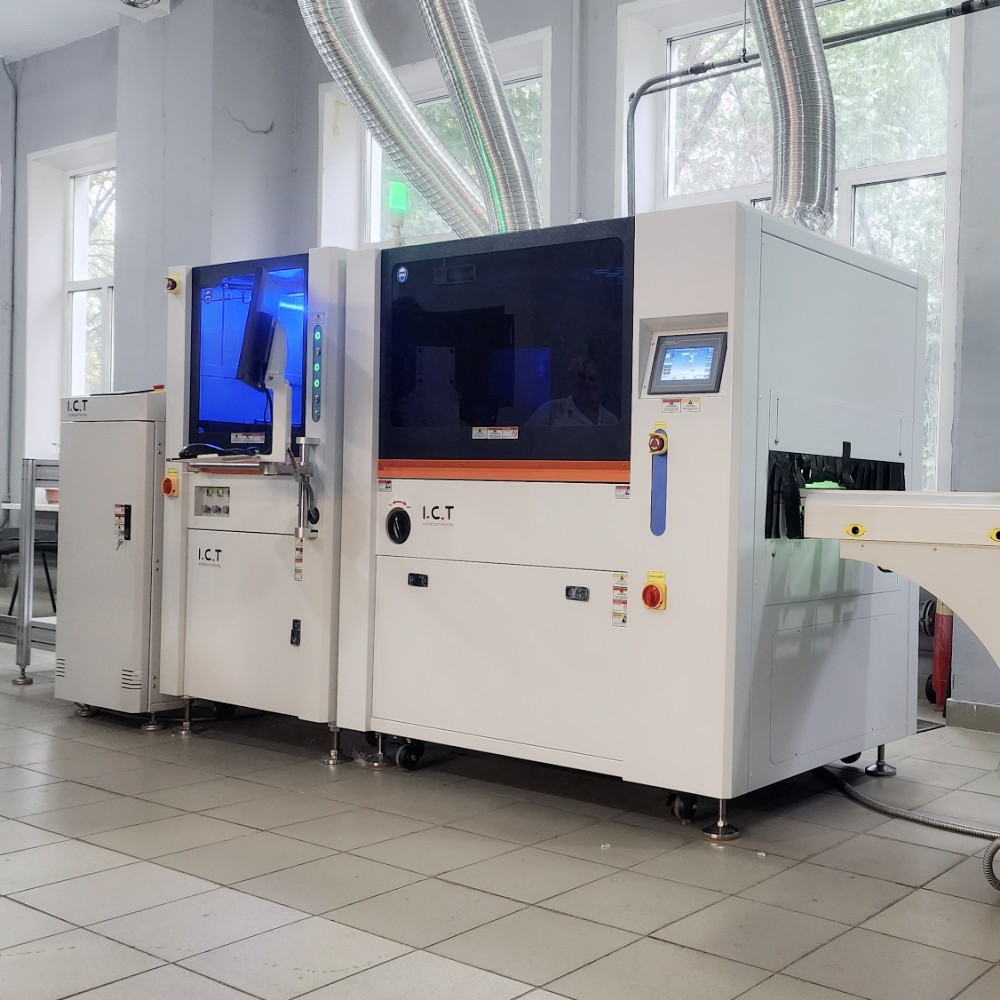

Insinöörimme meni Eurooppaan hakemaan SMT-apua autoelektroniikassa. Asiakas rakentaa kojelaudat ja sai täyden sarjan ICT:ltä, mukaan lukien mukautetun pinnoituskoneen piirilevyille päällystyslinjassa, jossa on kuormaaja, UV-uuni ja purkulaite. He lisäsivät myös aaltojuottamisen ja AOI-tarkistukset. Insinööri asensi ja viritti kaikki varusteet paikan päällä. Hän opetti henkilökuntaa juoksemaan, korjaamaan ja huolehtimaan siitä. Koeajoissa hän korjasi virtausongelmat ja viritti huippulaatua. Näin asiakas aloittaa vahvan tuotannon nopeasti. Video sisältää asennuksen ja sileän pinnoitteen esittelyn.
| Palvelut ja koulutus
ICT tarjoaa täydellisen asennuksen ja huollon PCB:n mukaiselle päällystyskoneelle. Asiantuntijamme kouluttavat tiimejä asennukseen, päivittäiseen käyttöön ja pikakorjauksiin. Vastaamme puheluihin nopeasti etäavun tai käyntien avulla. Oppitunnit kattavat ohjelman muokkaukset ja puhtaat rutiinit. Varastoimme osia helpon pääsyn vuoksi. Tämä kehittää asiakkaan taitoja ja pitää linjat kunnossa. Pitkällä aikavälillä tarkistamme ja päivitämme tarpeiden mukaan. Se alentaa riskejä ja nostaa arvoa heti ensimmäisestä päivästä lähtien.
| Mitä asiakkaat sanovat
Asiakkaat kannustavat insinöörejämme älykkäiden korjausten ja nopeiden matkojen vuoksi. He arvioivat PCB:n mukaisen pinnoituskoneen korkeaksi tasaisten ruiskujen ja nopeuden ansiosta. Pakkaus pysyy turvallisena kuljetuksen aikana ilman vaurioita. Vastaamme kysymyksiin tunneissa, mikä helpottaa huolta. Vahvat rakenteet nostavat tuotantoaan päivittäin. Monet sanovat, että se on heidän paras valintansa luotettavuuden kannalta.
| Sertifikaatit ja standardit
ICT ansaitsee CE-, RoHS- ja ISO9001-hyväksynnät turvallisista ja vihreistä varusteista. Meillä on patentteja keskeisille tekniikoille, kuten venttiilien vaihtoon. Kaikki koneet läpäisevät kovat testit ennen toimitusta. Tämä tukee huippustandardeja jokaisessa yksikössä.
| Tietoa ICT-yrityksestä ja -tehtaasta
ICT johtaa omaa tutkimusta ja kehitystä sekä rakentaa 89 ammattitaitoisen henkilöstön tukemana. Vuodesta 2012 lähtien olemme kasvaneet nopeasti 30 miljoonan dollarin varoilla ja 8 konttorilla. Yli 1600 asiakasta 72 maassa luottaa meihin. Tehtaat käyttävät tiukkoja tarkastuksia ja laatujärjestelmiä virheettömän tuotannon varmistamiseksi. Katamme SMT:n, pinnoituksen ja kokoonpanon maailmanlaajuisesti yhden luukun avulla.
