| Smt-lyijytön aaltojuotoskone – ammattimainen juotosaaltokone
ICT W-sarjan Smt Lead-Free Wave Soldering Machine on SMT DIP -tuotantolinjojen ydinjuotoskone. Tämä smt-juotoskone käyttää japanilaista Kuroda-tarkkuussuutinta tarkkaan juoksutuspinnoitteeseen, täysin itsenäisiä vaakasuuntaisia lämmitysvyöhykkeitä vakaaseen lämpötilan säätöön ja energiaa säästävää rakennetta, joka pitää normaalin tehon vain 7 kW:ssa. Valinnainen typpisuoja täyttää korkealaatuiset lyijyttömät standardit. Tämä lyijytön Smt-aaltojuottokone, jota käytetään laajasti autoelektroniikassa, älymittareissa ja kuluttajatuotteissa, tarjoaa erinomaisen suorituskyvyn nykyaikaisille SMT DIP -linjoille.
| Ominaisuus
Japanilainen Kuroda-suutin säädettävällä sumutusalueella ja pyramidisuodattimella tuottavat tasaisen, vähän kuluttavan virtauskerroksen joka sykli. Digitaalinen virtausmittari ja vakaa painesäiliö vähentävät vuon käyttöä puoleen ja pitävät kammion puhtaana – suuri etu Smt-lyijyttömälle aaltojuotoskoneelle jatkuvassa THT-tuotannossa.
Kolmannen osapuolen riippumaton ylikuumenemissuoja ja suljetun silmukan PLC+PID-ohjaus tarjoavat useita turvakerroksia. Reaaliaikainen valvonta ja välitön hätäpysäytys suojaa käyttäjiä ja laitteita DIP Wave -juotoskoneen 24 tunnin käytön aikana.
Erilliset vaakasuorat lämmitysvyöhykkeet suljetulla kuumailmapolulla ja tasasuuntauslevyillä takaavat täydellisen tasaisen lämpötilan koko levyllä. Lämpeneminen kestää vain noin 15 minuuttia ja normaali teho pysyy 7 kW:ssa – taloudellisin lämmitys vastaavien Soldering Wave Machinen joukossa.
| DIP-linjan varusteluettelo
| Malli | W4 | W3 | W2 |
| Mitat: (mm) | 4200X1250X1500 | 3600x1250x1500 | 2900x1160x1500 |
| Paino (kg) | Noin 1500kg | Noin 1200kg | Noin 790 kg |
| Virtalähde | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz |
| Käynnistysvirta | 32kw | 24kw | 16kw |
| Käyttöteho | 12kw | 9kw | 7kw |
| Hallintajärjestelmä | PLC | ||
| Ruiskutusjärjestelmä | |||
| Lähetysmenetelmä | Askelmoottori | ||
| Ruiskutuspaine | 0,25 Mpa - 0,4 Mpa | ||
| lux virtaus | 10-100ml/min | ||
| Pakoputken halkaisija | Φ200mm | ||
| Pakokaasukapasiteetti | 25m3/min | ||
| Esilämmitysjärjestelmä | |||
| Esilämmitystila | Kuumaa ilmaa | ||
| Ohjaustila | PID + SSR | ||
| Esilämmitysalue | 4 | 3 | 2 |
| Esilämmityksen pituus | 1800mm | 1600mm | 1200mm |
| Esilämmitys Temp. | (Huonelämpötila) -250°C | ||
| Lämpenemisaika (min) | Noin 15 min (asetus 150°C) | ||
| Kuljetinjärjestelmä | |||
| Piirilevyn koko: PxL (mm) | Minimi: 80x60mm; Max: 400x300mm | ||
| Kuljetinopeus | 0-2000 (mm/min) | ||
| Kuljetinkorkeus | 750+/-20 (mm) | ||
| Sormi | Kaksoiskoukkukynsi (vakio) | ||
| Kuljettimen leveyden säätö | Käsin | ||
| Kuljettimen kulma | 4-7 astetta | ||
| Juotosjärjestelmä | |||
| Juotospotin tyyli | Mekaaninen moottorikäyttö | ||
| Juotosastian materiaali | Full Titanium (Standard FT) | ||
| Juotosastian lämpötila | 300 ° C | ||
| Juotosastian kapasiteetti | Lyijytön 350kg | Lyijytön 300kg | Lyijytön 250kg |
| Muut | |||
| Sormien puhdistusjärjestelmä | Harjata | ||
| DIP-linjan varusteluettelo
DIP-tuotantolinjamme tarjoaa edistyneitä työkaluja tehokkaaseen ja tarkkaan piirilevykokoonpanoon. Täysin automatisoitu DIP-linja sisältää DIP-asennuslinjan komponenttien tarkkaa sijoittelua varten, aaltolataimen sujuvaan piirilevyn sisääntuloon, aallonpurkaimen turvalliseen poistoon ja kokoonpanohihnalinjan lopputarkastuksia varten. Tämä korkealaatuinen PCB DIP -tuotantolinja varmistaa vakaan toiminnan, luotettavan THT-asennuksen ja kustannustehokkaan kokoonpanon, joka täyttää teollisuuden monipuoliset tarpeet. Modulaarisen suunnittelun ja ICT:n maailmanlaajuisen tuen ansiosta se lisää tuottavuutta reiän läpikäytävissä tehtävissä.
| Asiakkaan menestysvideo

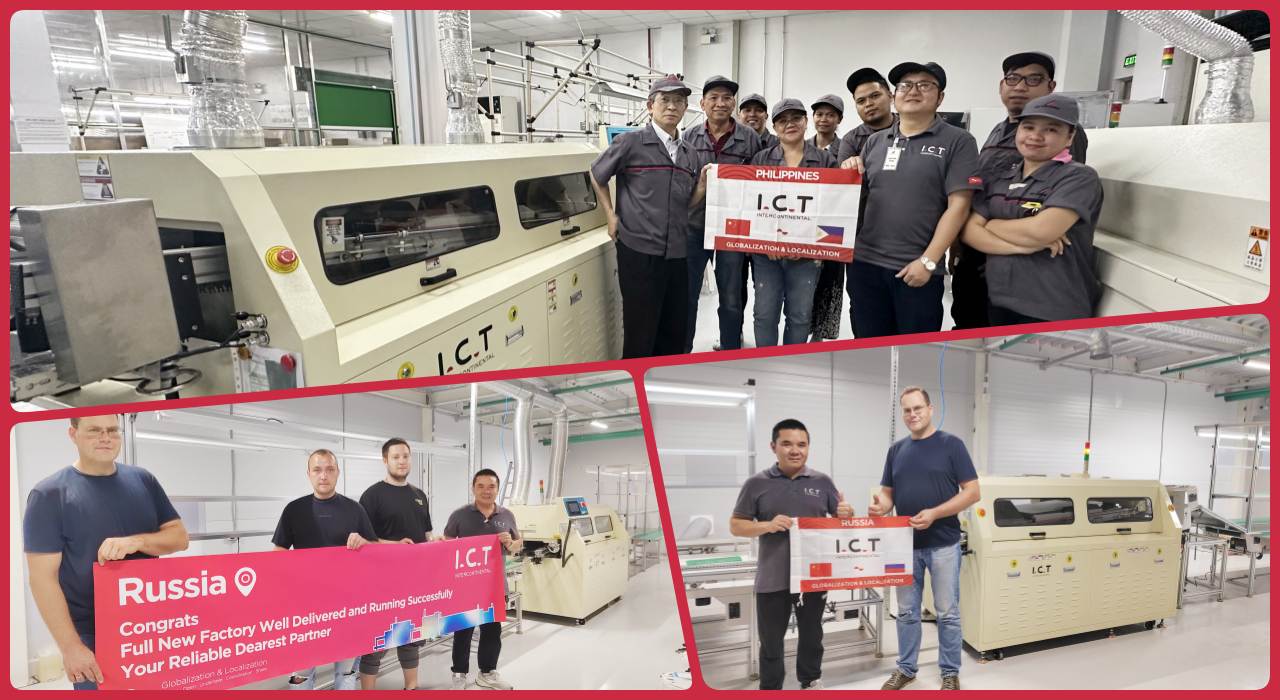

Uruguayssa toimiva älymittaritehdas tarvitsi luotettavan smt-juotoskoneen käsitelläkseen monimutkaisia levyjä, joissa oli suuria komponentteja DIP-linjassaan. Toimitimme W-sarjan Smt Lead-Free Wave -juotoskoneen ja lähetimme insinöörit täydelliseen asennukseen ja koulutukseen. Kone aloitti täyden tuotannon vain 7 kW:lla ilman vikoja ja täydellisiä liitoksia. Asiakas kuvasi juotoskastokoneen sujuvan toiminnan ja kertoi, kuinka se paransi heidän päivittäistä tuotantoaan dramaattisesti. Tästä hankkeesta on tullut malli monille alueen elektroniikkavalmistajille.
| Asiantuntijapalvelut ja koulutus
ICT kohtelee jokaista Smt Lead-Free Wave -juotoskonetta pitkän aikavälin yhteistyön alkuna. Tarjoamme ilmaista tehdasasetteluneuvontaa, prosessin viritystä paikan päällä, paikalliskielisiä koulutuskursseja, elinikäisiä ohjelmistopäivityksiä ja varaosia 8 maailmanlaajuisesta varastosta – varmistamme, että SMT DIP -linjasi saavuttaa maksimaalisen tehokkuuden minimaalisella riskillä.
| Asiakkaan kiitosta
Tehtaat ympäri maailmaa ylistävät Smt Lead-Free Wave -juotoskonetta sen vakaasta päivittäisestä toiminnasta, erittäin alhaisesta sähkönkulutuksesta ja täydellisestä juotostuloksesta monimutkaisilla levyillä. He mainitsevat erityisesti puiset vientilaatikot, jotka saapuvat ehjinä pitkän toimituksen jälkeen, välittömän etätuen pääkonttorista ja kuinka helposti kone toimii olemassa olevien SMT DIP -laitteiden kanssa.
| Laatusertifikaatit
Jokaisella ICT Smt:n lyijyttömällä aaltojuotoskoneella on CE-, CCC-, UL-, RoHS- ja ISO9001-sertifikaatit sekä useita patentteja energiaa säästäville lämmitys- ja vuotojärjestelmille, mikä antaa asiakkaille täydellisen luottamuksen maailmanlaajuiseen vaatimustenmukaisuuteen ja tekniseen huippuosaamiseen.
| Tietoa ICT-yrityksestä ja -tehtaasta
ICT – Luotettava, rakkain kumppanisi Vuodesta 2012 lähtien ICT on rakentanut maailmanlaajuista moniarvoista alustaa elektroniikan valmistukseen 12 000 ㎡:n teollisuuspuiston kanssa Dongguanissa ja 8 ulkomaisella palvelukeskuksella. 89 työntekijää, mukaan lukien 20 vanhempi insinööri, ja 30 miljoonan dollarin rekisteröity pääoma mahdollistavat jokaisen yksityiskohdan suunnittelusta toimitukseen. Palvelemme yli 1600 asiakasta 72 maassa, joilla on 'Integrity, Simple, Open, Coordination, Share' arvot, toimitamme luotetuimman juotosaaltokoneen ja täydelliset SMT DIP -ratkaisut maailmanlaajuisesti.
