| Tekniset | tiedot |
|---|---|

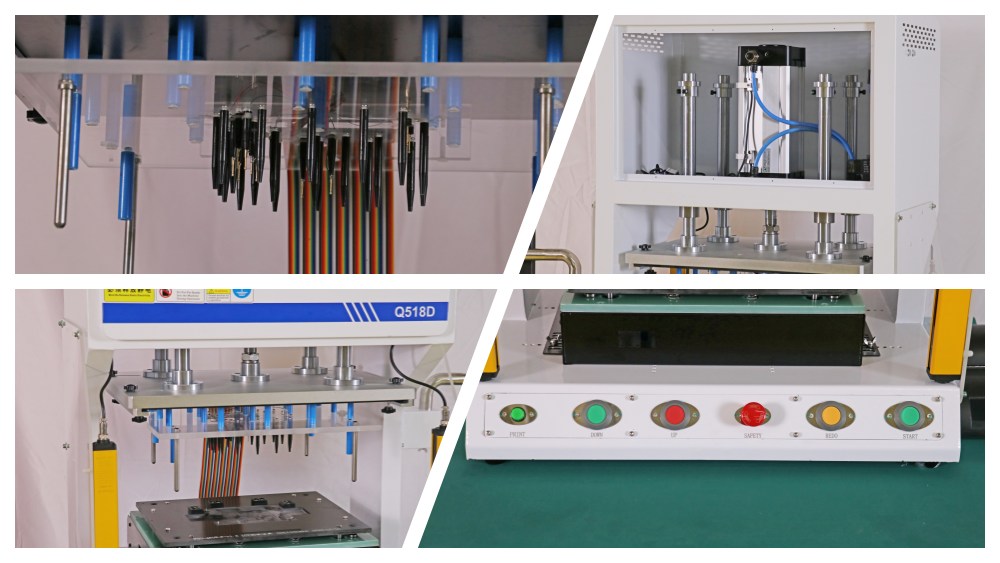

| Malli | ICT-Q518D |
| Piirilevykoko | 500 * 380 mm (vakio) |
| Testipisteet | 256 pistettä (vakio, 1024 pistettä valinnainen) |
| Testinopeus | 0,5 s / 1024 pistettä (avoin/lyhyt) |
| 2ms ~ 40ms/askel (komponentti) | |
| Vaihda korttia | 128 / potti |
| Eristetyt pisteet | 10/kärry |
| Testialue | Resistanssi: 0,1Ω ~ 40MΩ |
| Kapasitanssi: 1pf ~ 40MF | |
| Induktanssi: 1μH ~ 50H | |
| Diodit: 0,1V ~ 6V | |
| Stabiloitu jännitediodi: 0,1V ~ 15V | |
| VCE-kyllästymisen mittaus 3 terminaalissa | |
| AC jännite | 10mVpp ~ 2500mVpp |
| DC jännite | 10mV ~ ±1250mV |
| AC/DC virta | 10μA ~ 20mA |
| Testitaajuus | AC 100 ~ 100KHz |
| Elektrolyyttikondensaattorin napaisuustesti | 3-pään testi |
| SMD tyhjä juotostesti | Valinnainen SMD:n avoin/short & tyhjä juotostesti |
| Mittausmenetelmä | Monitaajuustesti tai amplitudivaihemenetelmä |
| Pääprosessori | PC-yhteensopiva |
| Käyttöjärjestelmä | Win7 (englanninkielinen versio) |
| Ilmanpaine | 3-6 kg/cm² |
| Virtalähde | AC 100-240V, 50/60Hz, 3Kw |
| Ulottuvuus | 8308301600mm |
| Paino | Noin 170kg |
| Vakiovarusteet | Testeri (1 setti), kiinnike (1 kpl), tulostin (1 setti) |
* ICT jatkaa laatua ja suorituskykyä, teknisiä tietoja ja ulkonäköä voidaan päivittää ilman erityistä ilmoitusta.
| SMT-linjan laiteluettelo
ICT tarjoaa kattavia SMT-tuotantolinjaratkaisuja, jotka kattavat koko elektroniikan valmistusprosessin alusta loppuun. Järjestelmämme integroivat levyjen käsittelyn, juotospastan tulostuksen, nopean komponenttien sijoituksen, tarkastuksen, uudelleenjuottamisen ja joustavat paneelien irrotusvaihtoehdot, mukaan lukien PCB Manual Depaneling Router Machine pienempiä tuotantotarpeita varten. Tuemme asiakkaitamme täydellisessä tehdassuunnittelussa, laitevalinnassa, ammattimaisessa asennuksessa, operaattorikoulutuksessa ja jatkuvassa optimoinnissa. Tämä kokonaisvaltainen lähestymistapa auttaa älypuhelin-, auto-, lääke- ja kulutuselektroniikkateollisuuden valmistajia saavuttamaan korkeamman tehokkuuden, tasaisen laadun ja vahvan kilpailuedun nykypäivän markkinoilla.
| Tuotteen nimi | Käyttötarkoitus SMT-linjassa |
|---|---|
| SMD piirilevyn kokoonpanolinja | Avaimet käteen -periaatteella Täysautomaattinen SMT-kokoonpanolinja |
| SMT lipaskuormaaja | Lataa automaattisesti paljaat piirilevyt linjalle. |
| Juotospastatulostin | Tulostaa juotospastan PCB-tyynyille tarkasti. |
| SMT-kokoonpanokone | Kiinnittää komponentit PCB-levyihin tarkasti. |
| BGA reflow uuni | Sulata juotetta kiinteiden liitosten muodostamiseksi. |
| Asiakkaan menestysvideo
Onnistunut SMT-linjatoimitus Portugalissa
Vuonna 2026 ICT toimitti ja asensi onnistuneesti täysin automatisoidun SMT-tuotantolinjan autoelektroniikkaan, erityisesti autojen valoihin ja ohjaimiin erikoistuneelle asiakkaalle Portugalissa. Linja, joka sisälsi Off-line ICT Testerin, integroitiin saumattomasti poiminta- ja paikkakoneisiin, reflow-uuneihin ja tarkastusjärjestelmiin. Insinöörimme tarjosivat asennuksen ja koulutuksen paikan päällä varmistaen sujuvan toimituksen. Asiakas ilmaisi erittäin tyytyväisyytensä parantuneeseen tuotantotehokkuuteen ja koko linjan integroinnin sujuvaan toimintaan.
| Palvelu ja koulutustuki
ICT tarjoaa kokonaisvaltaisia palveluita SMT-tehdasratkaisuille. Asennuksesta täyden linjan integrointiin insinöörimme varmistavat kaikkien laitteiden saumattoman toiminnan, mukaan lukien off-line ICT Tester. Tarjoamme yksityiskohtaista koulutusta koneiden käytöstä, vianetsinnästä ja integroinnista, mikä auttaa tiimiäsi ylläpitämään korkeaa tuottavuutta. Ympärivuorokautisen etätuen avulla varmistamme, että tuotantolinjasi toimii edelleen huipputeholla, mikä vähentää seisokkeja ja parantaa kokonaistuotantoa.
| Mitä asiakkaamme sanovat
Asiakkaat, jotka ottavat käyttöön ICT:n täyden valikoiman SMT-ratkaisuja, mukaan lukien Off-line ICT Tester, näkevät usein merkittäviä parannuksia tuotannon tehokkuudessa ja luotettavuudessa. Järjestelmämme on suunniteltu integroitumaan saumattomasti, mikä vähentää toimintahäiriöitä ja parantaa tuotantolinjan yleistä nopeutta. Asiakkaat arvostavat keskittymistämme pitkäjänteiseen tehokkuuteen, kustannussäästöihin ja koko tuotantoprosessin sujuvaan toimintaan.
| Sertifikaatit ja standardit
ICT:n laitteet, mukaan lukien off-line ICT Tester, täyttävät tiukat maailmanlaajuiset sertifikaatit, kuten CE, RoHS ja ISO9001. Nämä sertifikaatit takaavat, että laitteemme noudattavat korkeimpia turvallisuus-, ympäristö- ja laatustandardeja. Käyttämällä sertifioituja laitteita koko SMT-tuotantolinjallasi varmistamme tasaisen suorituskyvyn ja maailmanlaajuisten valmistusstandardien noudattamisen.
| Tietoa ICT-yrityksestä ja -tehtaasta
ICT on erikoistunut tarjoamaan integroituja ratkaisuja SMT-, DIP- ja Coating-tuotantolinjoille. Yli 20 vuoden kokemuksella tarjoamme täyden valikoiman laitteita ja palveluita tuotantoprosessisi jokaisen osa-alueen optimoimiseksi. Tiimimme työskentelee läheisessä yhteistyössä asiakkaiden kanssa suunnitella, asentaa ja tukea räätälöityjä tehdasratkaisuja, jotka parantavat tuotannon tehokkuutta, vähentävät seisokkeja ja parantavat laatua. Olemme sitoutuneet toimittamaan luotettavia, skaalautuvia ratkaisuja asiakkaille yli 70 maassa maailmanlaajuisesti.
