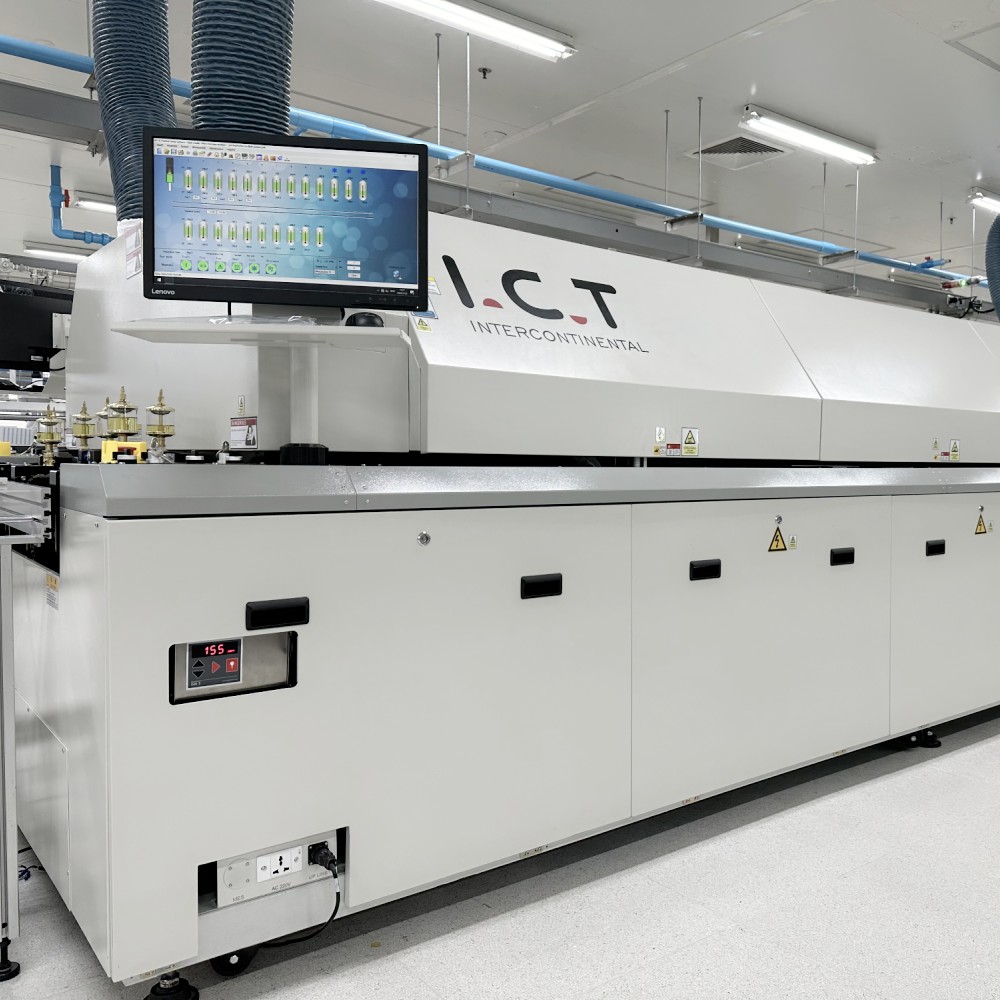

| Laadukas L-sarjan reflow-uuni L10 Yleiskatsaus
L10 Reflow Oven on luotettava ratkaisu tarkkaan SMT-juottoon. Suunniteltu korkean hyötysuhteen piirilevykokoonpanoon, se tarjoaa tasaisen lämmityksen ja erinomaiset juotostulokset. Sen intuitiivinen käyttöliittymä, energiaa säästävä muotoilu ja pieni koko tekevät siitä ihanteellisen sekä pienille että suurille tuotantolinjoille. ICT:n ammattimaisen tuen, asennuksen ja koulutuksen ansiosta L10 takaa tasaisen laadun, nopeamman tuotannon ja alhaisemmat ylläpitokustannukset, mikä tekee siitä parhaan valinnan maailmanlaajuisille elektroniikkavalmistajille.
| Ominaisuus

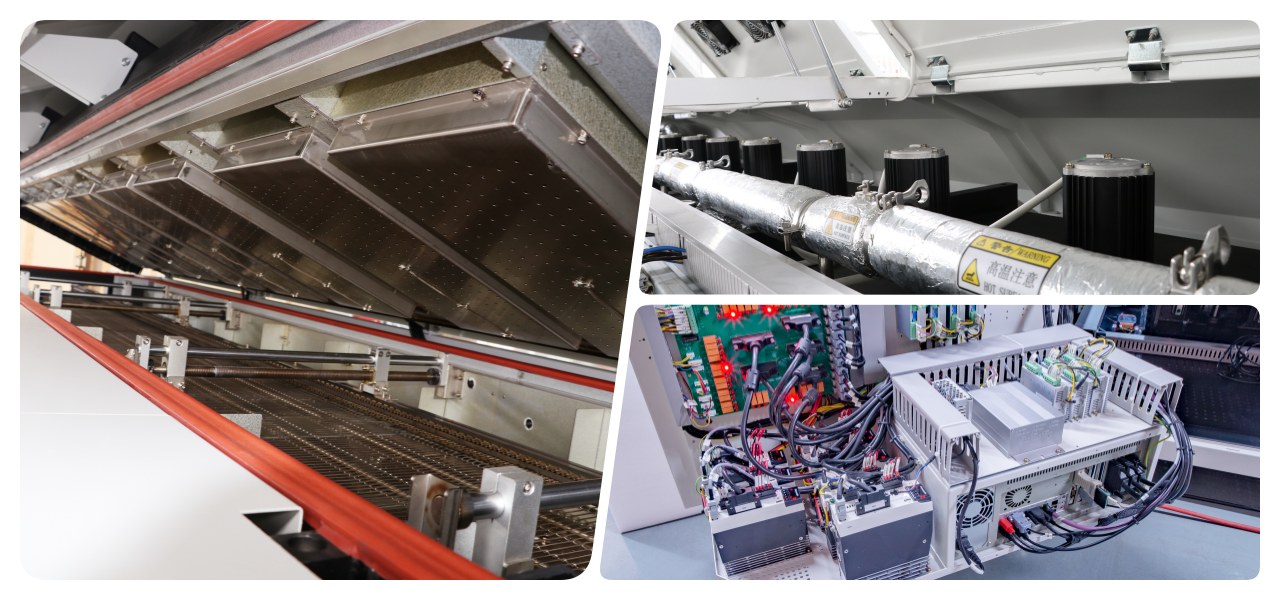

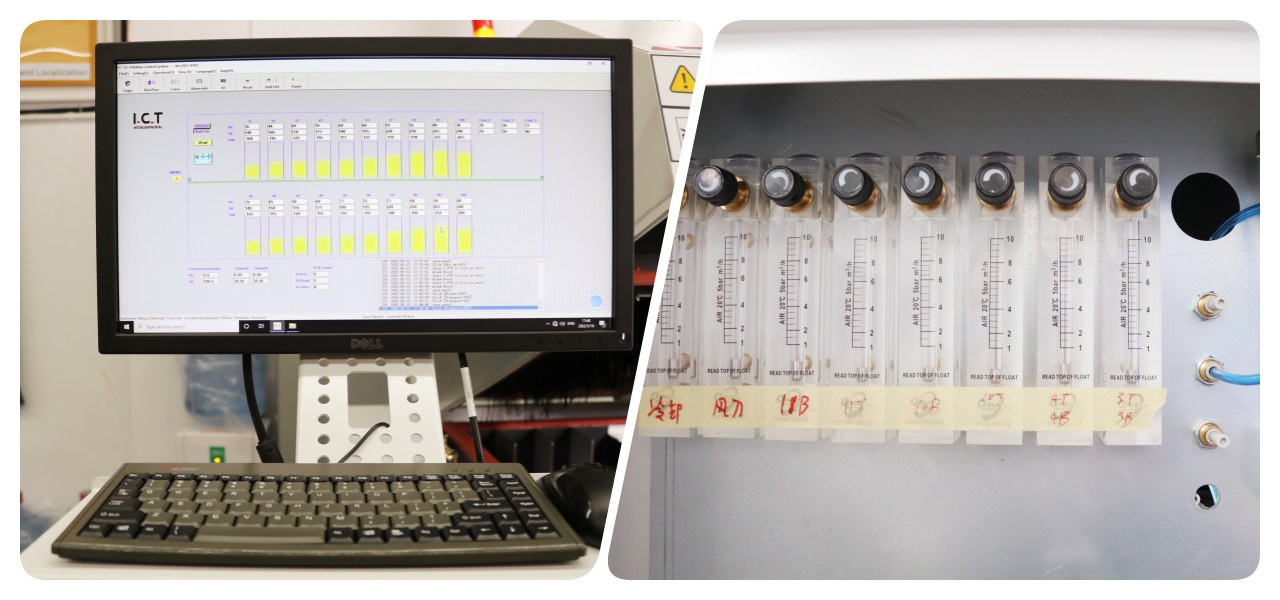

L10 Reflow Oven käyttää PID+SSR-säätöä ±1°C:n tarkkuudella kaikilla lämmitysvyöhykkeillä. Riippumaton ylemmän ja alemman vyöhykkeen säätö mahdollistaa portaaton nopeuden säätämisen, mikä sopii erinomaisesti erilaisiin piirilevyjen juotostarpeisiin. Tehokkaat lämmittimet ja alumiinisinkkilevyt varmistavat nopean lämmön talteenoton ja tasaisen lämmön jakautumisen. Tämä järjestelmä tukee monimutkaisia juotosprofiileja, jotka soveltuvat kulutuselektroniikkaan, autojen osiin ja muihin korkeatasoisiin sovelluksiin ja takaavat tasaisen juotoslaadun.
Tehokas lämmitysjärjestelmä

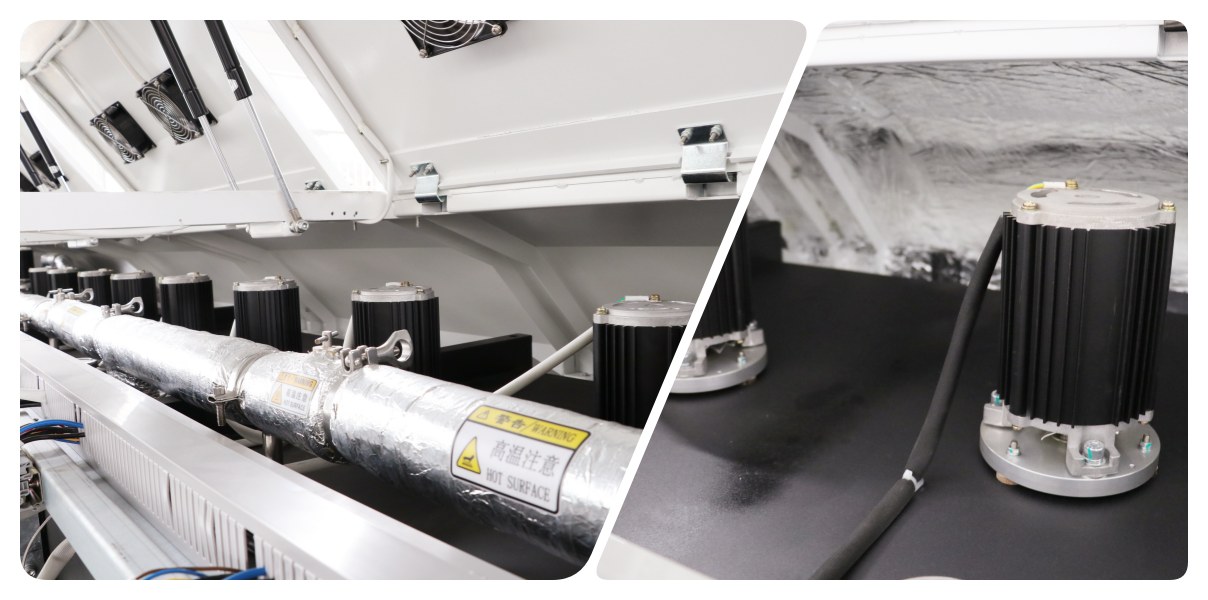

Laadukkailla lämmitysmoduuleilla varustettu L10 saavuttaa nopean lämpenemisen ja optimaalisen lämmön tasaisuuden. Pitkäikäiset lämmittimet, joissa on korkea herkkyys, minimoivat lämpöinertian, kun taas kehittynyt ilmavirtajärjestelmä varmistaa tasaisen lämmityksen kaikissa piirilevyissä. Lyijyttömänä kuumailmavirtausuunina se vähentää energiankulutusta säilyttäen samalla erinomaisen juotostehon, mikä tekee siitä täydellisen pienten ja keskisuurten volyymien tuotantoon.
L10-kuljetusjärjestelmä käyttää verkkohihnaa yhdistettynä ohjauskiskoihin, jotka tukevat tasaisesti erikokoisia piirilevyjä. Jousityyppinen kiristys estää hihnan luistamisen, kun taas suljetun silmukan nopeudensäätö pitää poikkeaman ±2 %:n sisällä. Valinnaiset kaksoiskiskot ja keskituet sopivat erilaisiin tuotantokokoonpanoihin. Tämä varmistaa tasaisen ja luotettavan piirilevyn liikkeen kaikilla lämmitysvyöhykkeillä minimoiden viat ja seisokit.
| SMT Reflow -uunin tekniset tiedot
Malli | L8 | L10 |
Mitat (P*L*K)mm | 5000x1300x1530 | 5800x1300x1530 |
Paino | Noin 2100kg | Noin 2315 kg |
Lämmitysalueiden lukumäärä | Ylös8/Ala8 | Ylös10/Alhaalta10 |
Lämmitysalueiden pituus | 3110mm | 3892 mm |
Kiskon leveyden säätö | Manuaalinen säätö (valinnainen: automaattinen) | |
Pakotila | 10M3/min*2 Pakoputket | |
Hallintajärjestelmä | PLC+tietokone | |
Lämpötilan säätömenetelmä | PID + SSR | |
Lähetysagentti | Ketju + verkko | |
Sähköhuolto vaaditaan | 5 johdinjärjestelmä 3P, N, PE 380 VAC ± 5%, 50 Hz. Muut jännitteet tilauksesta | |
Tehoa lämmittelyyn | 64 kW | 80 kW |
Virrankulutus | 10 kW | 12 kW |
Lämpenemisaika | Noin 25 minuuttia | |
Temp. Asetusalue | Huonelämpötila - 300°C | |
Kuljetinkorkeus | 900+/-20mm | |
Kuljettimen nopeusalue | 300-2000mm/mi | |
Kiinteä kiskon puoli | Kiinteä edessä (vaihtoehto: Kiinteä takana) | |
Jäähdytysmenetelmä | Paineilmamoottori ja tuuletin (vakio) | |
| SMT-linjan laiteluettelo

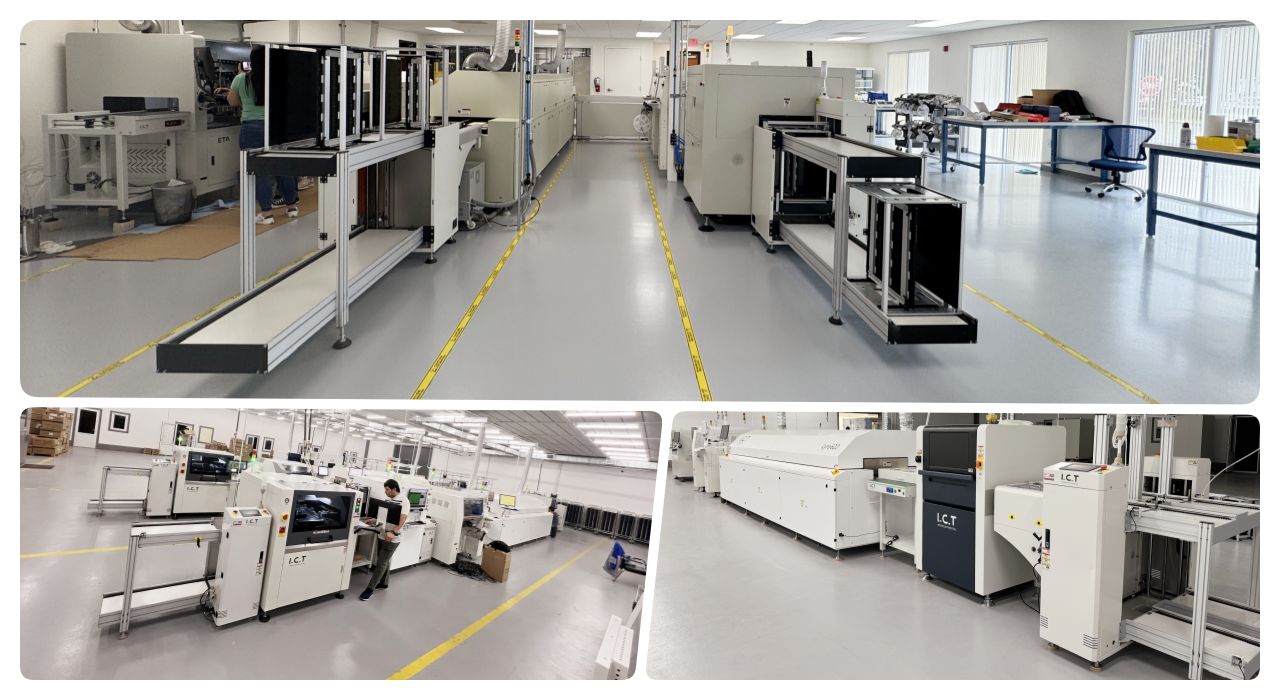

Laadukkaalla PCBA-tuotantolinjallamme on edistykselliset laitteet tehokkaaseen ja tarkkaan PCB-kokoonpanoon. Täysin automatisoitu SMT-sarja sisältää kuormaimen, automaattisen tulostimen juotospastan tarkkaan levitykseen, poimintakoneen komponenttien tarkkaan sijoitteluun, reflow-uunin luotettavaan juottamiseen ja AOI-järjestelmän perusteelliseen vikojen tarkastukseen. Tämä korkealaatuinen PCBA-tuotantolinja varmistaa sujuvan toiminnan, korkean luotettavuuden ja edullisen SMT-kokoonpanon, joka täyttää alan erilaiset vaatimukset.
| Asiakkaan menestysvideo
Uzbekistan-asiakkaamme vieraili ICT-tehtaalla tarkastaakseen ostamansa täyden SMT-tuotantolinjan. Vierailu sisälsi huippuvarusteita, kuten L10 Reflow -uunin, DECAN S1 -poimintakoneen, 5151-tulostimen, AOI AI-5146:n, NG/OK-kuormaimen, hihnan kokoonpanolinjan, juotospastasekoittimen ja jäähdytetyn juotospastakaapin. He ylistivät johdonmukaista juotoslaatua, koneen sujuvaa toimintaa ja ammattitaitoista opastamme paikan päällä, mikä vahvisti ICT:n luotettavia ja tehokkaita SMT-ratkaisuja.
| Ammattimainen koulutus ja tuki
ICT tarjoaa kattavan koulutuksen ja tuen kaikille laitteille, mukaan lukien L10 Reflow Oven. Insinöörimme ohjaavat asiakkaita asennuksen, käytön ja huollon läpi varmistaen sujuvan tuotannon käynnistyksen. Tarjoamme räätälöityjä ratkaisuja, etätuen ja nopean vastauksen kysymyksiin, autamme asiakkaita maksimoimaan laitteiden tehokkuuden ja minimoimaan seisokkeja. Ammattitaitoinen palvelumme takaa luotettavan ja pitkäaikaisen toiminnan ja asiakastyytyväisyyden.
| Asiakkaan kiitosta

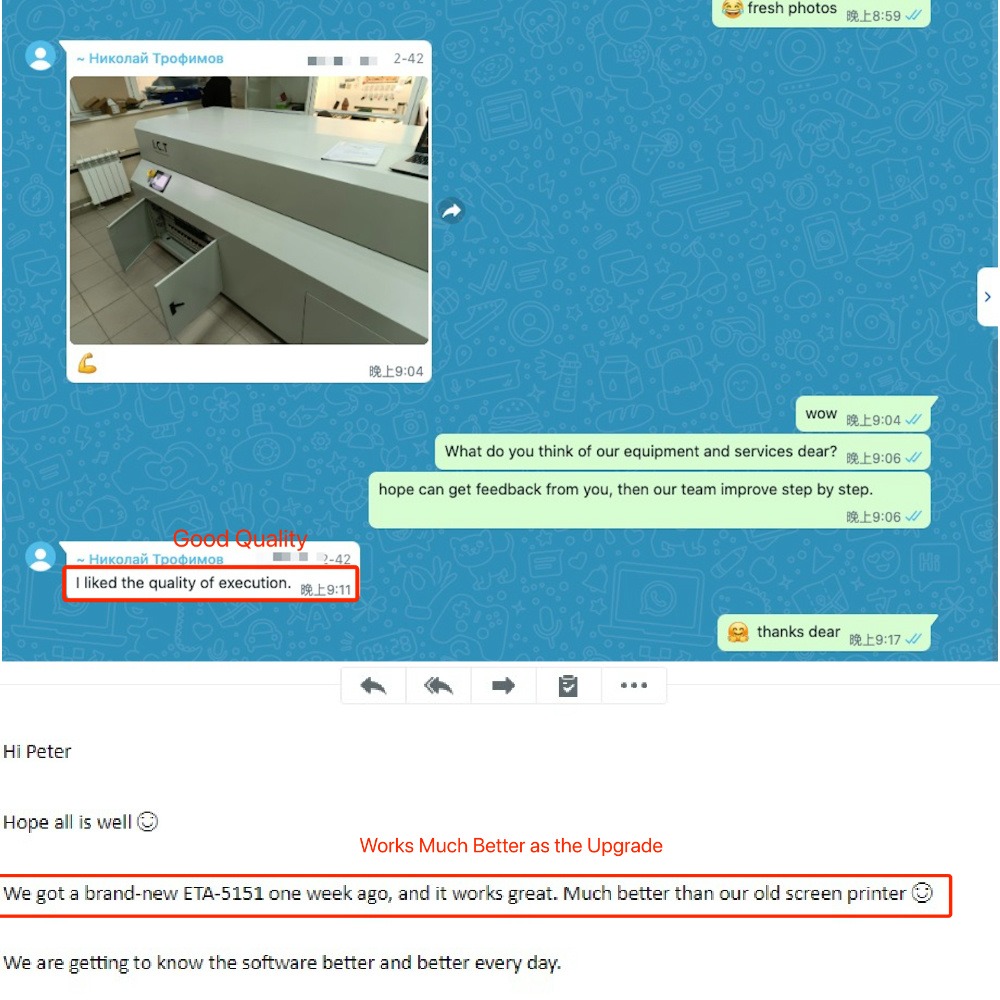

Asiakkaat arvostavat ICT-insinöörien ammattitaitoa ja omistautumista, Reflow-uuniemme luotettavaa suorituskykyä, huolellista pakkausta lähetystä varten ja nopeaa vastaustamme tiedusteluihin. Monet asiakkaat korostavat tehokasta asennustukeamme ja johdonmukaista teknistä ohjeistustamme, mikä takaa sujuvan ja tuottavan SMT-linjan toiminnan.
| Sertifiointimme
ICT-tuotteilla, mukaan lukien L10 Reflow Oven, on CE-, RoHS- ja ISO9001-sertifikaatit sekä patentoitu tekniikka. Nämä sertifikaatit takaavat kansainvälisten laatu- ja turvallisuusstandardien noudattamisen ja antavat asiakkaille luottamusta luotettavuuteen, suorituskykyyn ja kestävyyteen.
| Tietoa ICT:stä ja tehtaastamme
ICT:llä on omat T&K- ja tuotantolaitokset, joilla on suuri työvoima ja nopea kasvu viime vuosina. Palvelemme asiakkaitamme maailmanlaajuisesti useissa maissa tarjoamalla ammattimaisia SMT-ratkaisuja. Tehtaamme noudattaa tiukkoja testausmenettelyjä ja laadunhallintajärjestelmiä, mikä varmistaa, että jokainen tuote täyttää korkeat standardit. Laajan kokemuksen ja kattavan tuen ansiosta ICT on luotettava kumppani elektroniikan valmistuksessa maailmanlaajuisesti.
