| Kehittynyt automaattinen PCB AOI -kone AI-5146W
ICT AI-5146W on huippuluokan online-aoi-tarkastuskone, joka on suunniteltu kaksipuoliseen tarkastukseen THT-juottamisen jälkeen. Se käyttää erittäin tarkkoja värikameroita ja CNN-algoritmeja ottamaan ja käsittelemään levykuvia reaaliajassa, arvioiden älykkäästi viat, kuten vääriä osia, puuttuvia komponentteja tai käänteistä napaisuutta. Tämä automatisoitu optinen tarkastuskone parantaa tuotannon tehokkuutta katkaisemalla linjoja ilman muutoksia, tarjoamalla nopean vian paikantamisen ja tuotantolinjan hallinnan. Ominaisuuksilla, kuten etäohjelmointi ja MES-tietoraportit, se varmistaa tietojen jäljitettävyyden ja alhaiset vääriä hälytyksiä. Ihanteellinen SMT-tehtaille, tämä aoi-optinen tarkastuskone tukee erilaisia piirilevykokoja ja -paksuuksia, joten se on luotettava työkalu elektroniikan valmistuksen laadunvarmistukseen.
| Ominaisuus

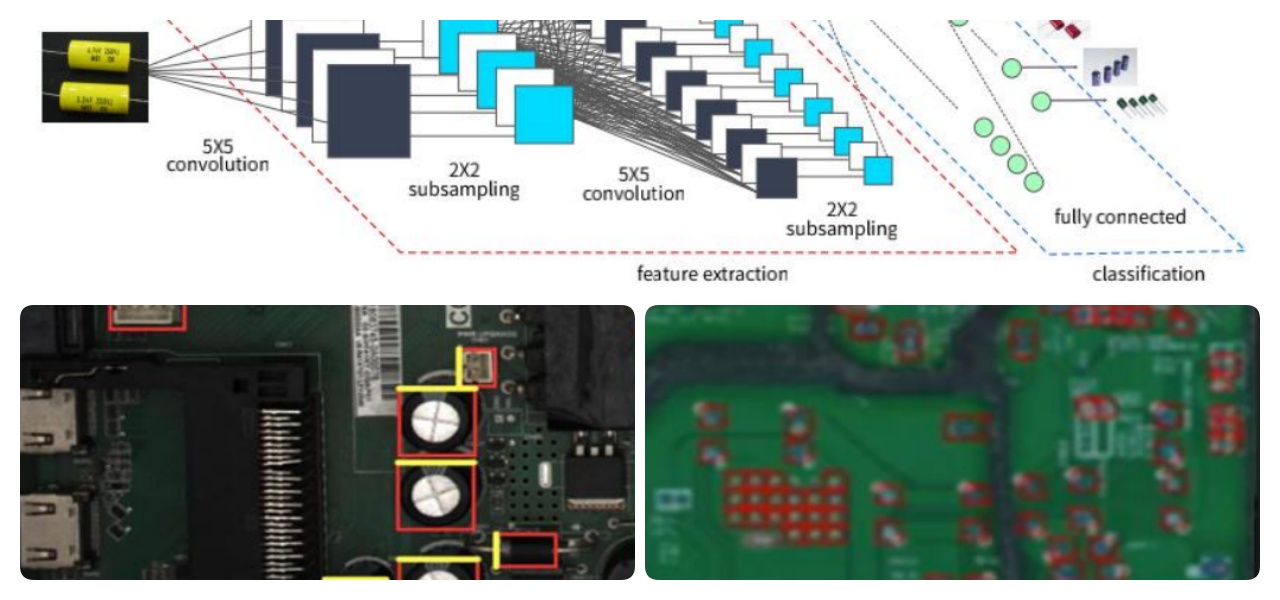

Syväoppimisalgoritmi
AI-5146W automaattinen PCB aoi -kone käyttää syvää oppimista CNN:n kautta optimoidakseen big dataa ja mahdollistaakseen älykkään minimalistisen ohjelmoinnin. Se tunnistaa komponentit ja juotosliitokset automaattisesti yhdellä napsautuksella, mikä ratkaisee pitkien ohjelmointiaikojen ja perinteisissä menetelmissä yleisiä vääriä hälytyksiä koskevat ongelmat. Valtaisiin tietokokonaisuuksiin koulutettuna se erottaa tarkasti NG:n OK-levyistä, vaikka juotosliitosten muodot vaihtelevatkin. Tämä vähentää tarkastusten suorittamatta jättämistä ja parantaa yleistämistä erilaisissa skenaarioissa, kuten komponenttien ylitysten tai juotteen reikien käsittelyssä ilman häiriöitä.
Joustavat tarkastusmenettelyt
Tämä automatisoitu optinen tarkastuskone tarjoaa joustavan ohjelmoinnin, mikä mahdollistaa online- tai offline-säädöt tuotantoa pysäyttämättä. Se tarkistaa älykkäästi värirengasvastukset, kondensaattorit, diodit ja pistorasiat. Ohjelmointi kestää vain 10-20 minuuttia, nopeat vaihdot kutsumalla olemassa olevia tiedostoja. Äänihälytykset kysyvät tuotenumeroita, vääriä laitteita tai tyyppejä, mikä varmistaa sujuvan toiminnan. Lyhyet 10-15 minuutin virheenkorjausajat tekevät siitä käyttäjäystävällisen operaattoreille.
Vahva tarkastuskyky
Monilevy-, sekalevy- ja sekamateriaalitarkastuksia tukeva online-aoi-tarkastuskone käsittelee kierroksia useissa kulmissa ja asennoissa. Se sisältää Bad Mark ohituksen, mikä lisää monipuolisuutta erilaisiin tuotantotarpeisiin tinkimättä nopeudesta tai tarkkuudesta.
| Erittely
| Malli | ICT DIP On-line Kaksipuolinen AOI AI-5146W (THT-juottamisen jälkeen) | ICT DIP On-line Kaksipuolinen AOI AI-5146WL (THT-juottamisen jälkeen) |
| FOV | 52,6*44mm |
| Resoluutio | 21,5 um |
| Kamera | 5 milj |
| Tarkastusnopeus | 0,23 s/FOV |
| PCB:n korkeus | Yläosa: 75 mm, alaosa: 75 mm |
| Piirilevyn paksuus | 0,3 - 6,0 mm |
| PCB Edge | 3,0 mm |
| PCB Warpage | ±3,0 mm |
| Pcb -paino | Max: 10kg |
| Kuljetinkorkeus | 750&900±20mm |
| Säätöllä | Manuaalinen ja automaattinen |
| Kuljettimen suunta | L ~ R tai R ~ L |
| Voima | AC220 50/60Hz, 5A |
| Nimellisteho | 520W |
| Viestintä | Smema |
| Paino | 890 kg | 100kg |
| Ulottuvuus | L1050*L1335*K1650mm | L1050*L1535*K1650mm |
* ICT jatkaa laatua ja suorituskykyä, teknisiä tietoja ja ulkonäköä voidaan päivittää ilman erityistä ilmoitusta.

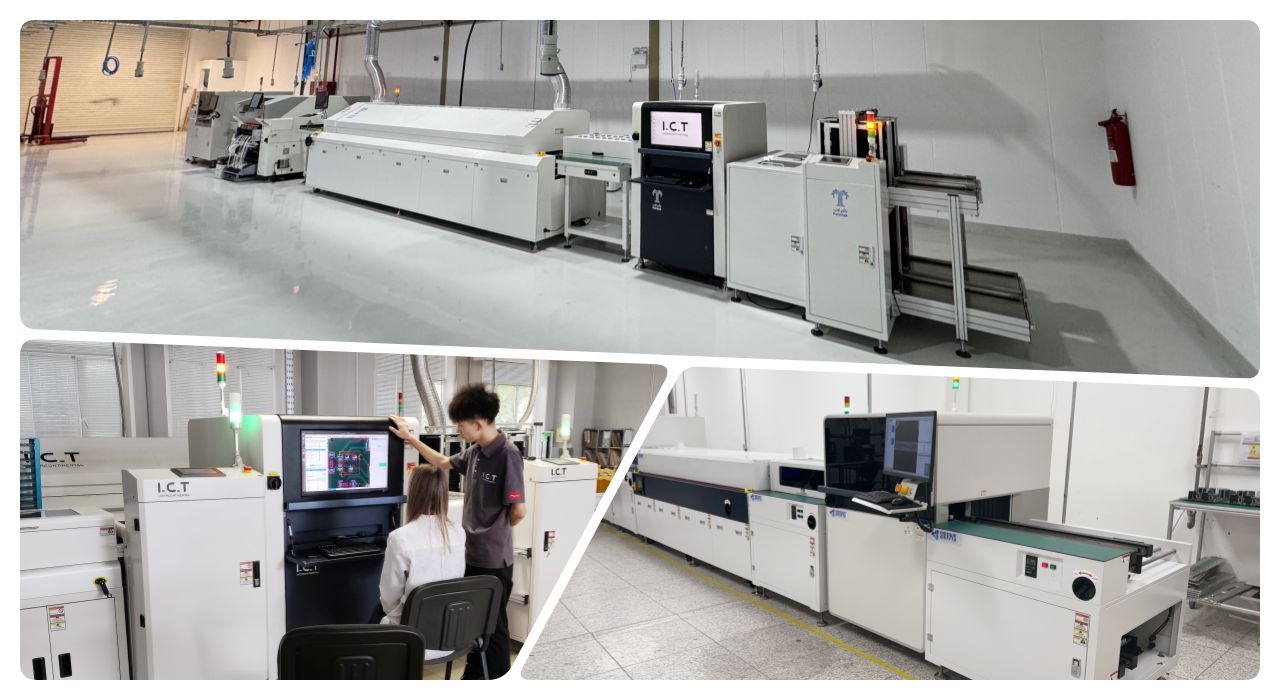

| DIP-linjan varusteluettelo
DIP-tuotantolinjamme tarjoaa edistyneitä työkaluja tehokkaaseen ja tarkkaan piirilevykokoonpanoon. Täysin automatisoitu DIP-linja sisältää DIP-asennuslinjan komponenttien tarkkaa sijoittelua varten, aaltolataimen sujuvaan piirilevyn sisääntuloon, aallonpurkaimen turvalliseen poistoon ja kokoonpanohihnalinjan lopputarkastuksia varten. Tämä korkealaatuinen PCB DIP -tuotantolinja varmistaa vakaan toiminnan, luotettavan THT-asennuksen ja kustannustehokkaan kokoonpanon, joka täyttää teollisuuden monipuoliset tarpeet. Modulaarisen suunnittelun ja ICT:n maailmanlaajuisen tuen ansiosta se lisää tuottavuutta reiän läpikäytävissä tehtävissä.
| Tuotteen nimi | Käyttötarkoitus DIP-linjassa |
Automaattinen koneen asennus | Asettaa komponentit automaattisesti piirilevyille tarkasti DIP-tuotantolinjaa varten. |
Aaltojuotoslaite | Sulattaa juotteen muodostaen kiinteät liitokset piirilevyihin THT-liitosprosessin aikana. |
Valikoiva juotoskone | Levittää juotetta valikoivasti tietyille alueille tarkan THT-kokoonpanon varmistamiseksi |
Post-wave Inline AOI | Tarkastaa juotosliitokset ja sijoitteluvirheet DIP-kootuissa piirilevyissä. |
röntgenkuvaus | Tarkistaa sisäisen juotteen laadun ja piilotetut viat THT-komponenteissa. |
ICT -testaaja | Testaa kootun piirilevyn sähköistä suorituskykyä ja liitettävyyttä. |
Hihnakokoonpanolinja | Kuljettaa PCB:t sujuvasti DIP-linjan läpi tehokkaan kokoonpanon ja tarkastuksen vuoksi. |
| Asiakkaan menestysvideo
Esittelyvideossamme esittelemme viittä edistynyttä AOI-mallia, mukaan lukien AI-4026, AI-4540, AI-5146W, korostaen niiden tehokkaita ohjelmointiominaisuuksia. Video esittelee yhden näppäimen ohjelmointia nopeaa asennusta varten, parametrien yleislähetystä asetusten soveltamiseksi eri komponenttien välillä, automaattisen silloittavien juotoskehysten tunnistusta, paneelikopiointiohjelmointia toistetuille levyille ja älykästä polun suunnittelua tarkastusreittien optimoimiseksi. Tämä tosielämän esimerkki asiakkaan SMT-linjalta Meksikossa havainnollistaa, kuinka AI-5146W automaattinen PCB aoi -kone integroituu saumattomasti, lyhentää asennusaikaa jopa 50 % ja parantaa vian havaitsemisen tarkkuutta. Paikan päällä olevat insinöörit tarjoavat käytännönläheistä palvelua varmistaen sujuvan asennuksen ja koulutuksen, mikä auttoi asiakasta saavuttamaan suuremman suorituskyvyn ja vähentämään vääriä hälytyksiä tuotantoprosessissaan.
| Palvelu ja koulutus
ICT tarjoaa kattavan palvelun ja koulutuksen automaattisen PCB-aoi-koneen suorituskyvyn maksimoimiseksi. Maailmanlaajuinen tiimimme tarjoaa asennuksen, etävirheenkorjauksen ja paikan päällä tapahtuvan ylläpidon, mikä varmistaa minimaalisen seisokkiajan. Koulutusohjelmat kattavat toiminnan, ohjelmoinnin ja vianetsinnän tarpeidesi mukaan. Keskitetyn hallinnan avulla tuemme yksittäisiä arvioita ja nopeita vastauksia, mikä auttaa sinua optimoimaan tuotannon. Pitkäaikainen kumppanuustapamme sisältää säännölliset päivitykset ja teknisen tuen, luottamuksen ja tehokkuuden rakentamisen tehtaallesi.
| Asiakkaiden arvostelut
Asiakkaamme kiittävät ICT-insinöörejä asiantuntemuksesta ja nopeasta ongelmanratkaisusta asennusten aikana. He rakastavat luotettavaa automaattista PCB-aoi-koneen suorituskykyä, ja huomioivat sen tarkkuuden ja helppokäyttöisyyden. Monet korostavat turvallista pakkaustamme ja nopeaa toimitusta, jotka estävät vaurioita. Lisäksi asiakkaat arvostavat nopeita vastauksiamme kyselyihin, mikä takaa sujuvan toiminnan ja vahvan jatkuvan tuen.
| Sertifiointimme
ICT:llä on keskeisiä sertifikaatteja, kuten CE, RoHS, ISO9001 ja useita patentteja, jotka kuvastavat sitoutumistamme laatuun ja turvallisuuteen. Nämä varmistavat, että automaattinen PCB aoi -koneemme täyttää maailmanlaajuiset ympäristövaatimukset ja luotettavuus. Patentoidut tekoälytarkastusteknologiamme edistävät innovaatioita, kun taas ISO9001 takaa johdonmukaiset valmistusprosessit, mikä antaa asiakkaille luottamusta tuotteen kestävyyteen ja suorituskykyyn.

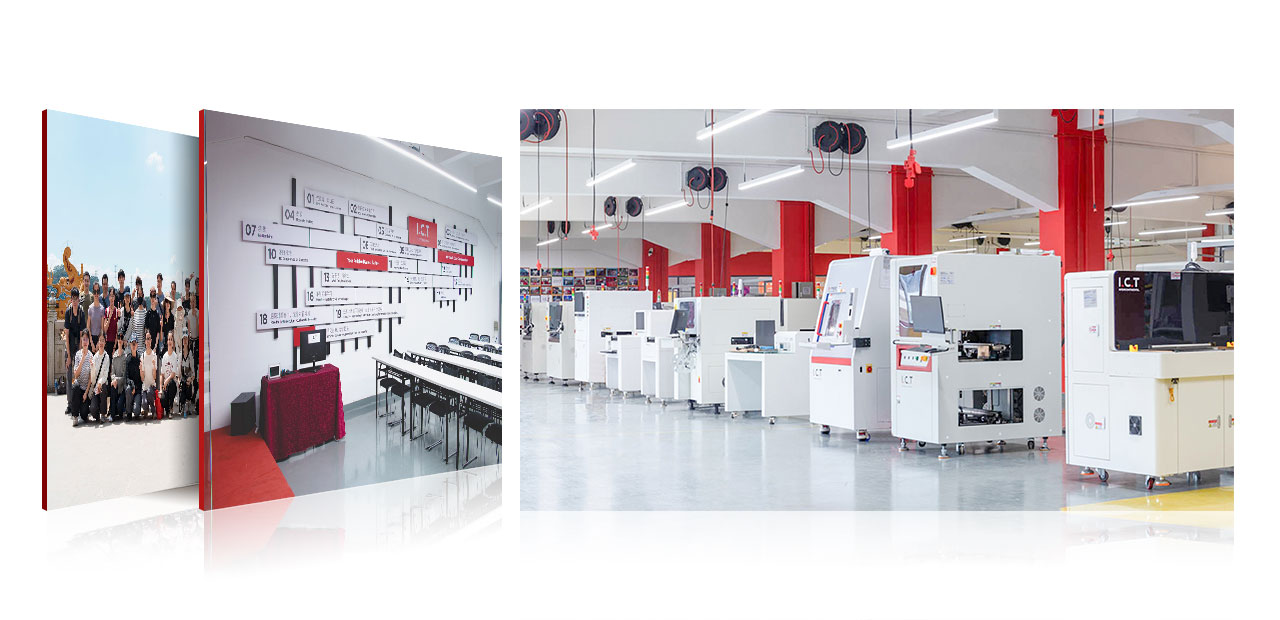

| Tietoja ICT:stä ja tehtaastamme
ICT on johtava elektroniikkavalmistaja, jolla on oma tutkimus-, kehitys- ja tuotantotoiminta ja joka työllistää yli 89 työntekijää 12 000 m²:n tiloissa. Olemme kasvaneet nopeasti vuodesta 2012 lähtien ja palvelemme yli 1 600 asiakasta 72 maassa. Tehtaissamme on tiukat testausmenettelyt ja vankat laadunhallintajärjestelmät, jotka varmistavat, että jokainen automaattinen PCB-aoi-kone täyttää korkeat vaatimukset. Meillä on 20 insinööriä ja 8 konttoria, ja tarjoamme maailmanlaajuisia ratkaisuja kysyntäanalyysistä optimointiin.
