| ICT-V8 Offline AOI -kone
ICT-V8 on edistynyt AOI-laite, joka on suunniteltu SMT-taustatason laaduntarkistuksiin. Se käyttää erittäin tarkkaa optiikkaa ja älykkäitä algoritmeja havaitakseen juotosliitosongelmat, puuttuvat osat ja muut virheet itsenäisesti. Tämä offline-kokoonpano sopii useille tuotantolinjoille keskeytyksettä, mikä parantaa tehokkuutta ja tuotteen luotettavuutta. Se on varustettu 5 megapikselin kameralla, monispektrisellä RGB-valolla ja telesentrisellä linssillä, ja se saavuttaa 15 μm:n resoluution ja 0,23 s/FOV-nopeuden. Marmoripohja, servokäytöt ja tarkkuusruuvit varmistavat vakauden. Ääniohjaus ja syväoppiminen tekevät käytöstä helppoa ja tarkkaa. Etäkäyttö TCP/IP:n kautta mahdollistaa reaaliaikaisen seurannan. Ihanteellinen PCB-tarkastuskoneeksi pienille ja keskisuurille tehtaille.
| Ominaisuus

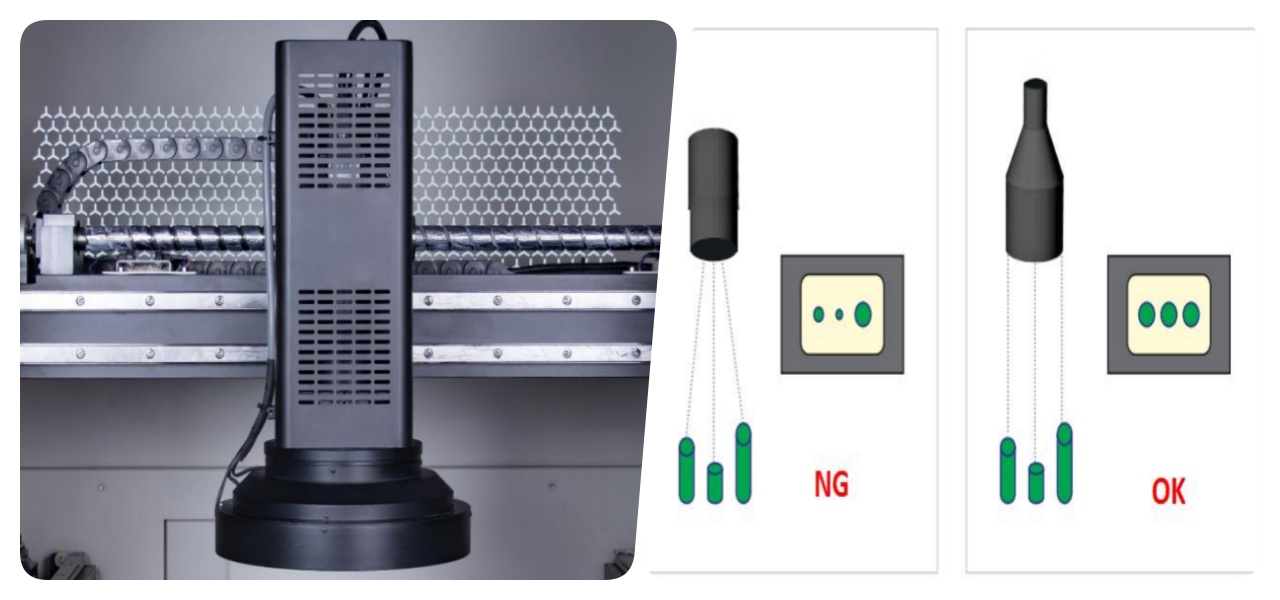

5 megapikselin kamera tallentaa selkeitä, vakaita kuvia AOI-laitteen vian tarkkaa havaitsemista varten. Telesentrisen linssin kanssa se poistaa parallaksi- ja heijastusongelmat ja ratkaisee syväterävyyshaasteet tehokkaasti. Monispektri RGB-valolähde parantaa näkyvyyttä eri väreissä ja kulmissa. Tämä asetus tunnistaa tarkasti pienet ongelmat, kuten riittämättömät juotos- tai komponenttisiirrot. Syväoppimisalgoritmit optimoivat tunnistuksen ja vähentävät vääriä positiivisia tuloksia ajan myötä. Tulos: luotettava tarkastus minimaalisilla manuaalisilla säädöillä.

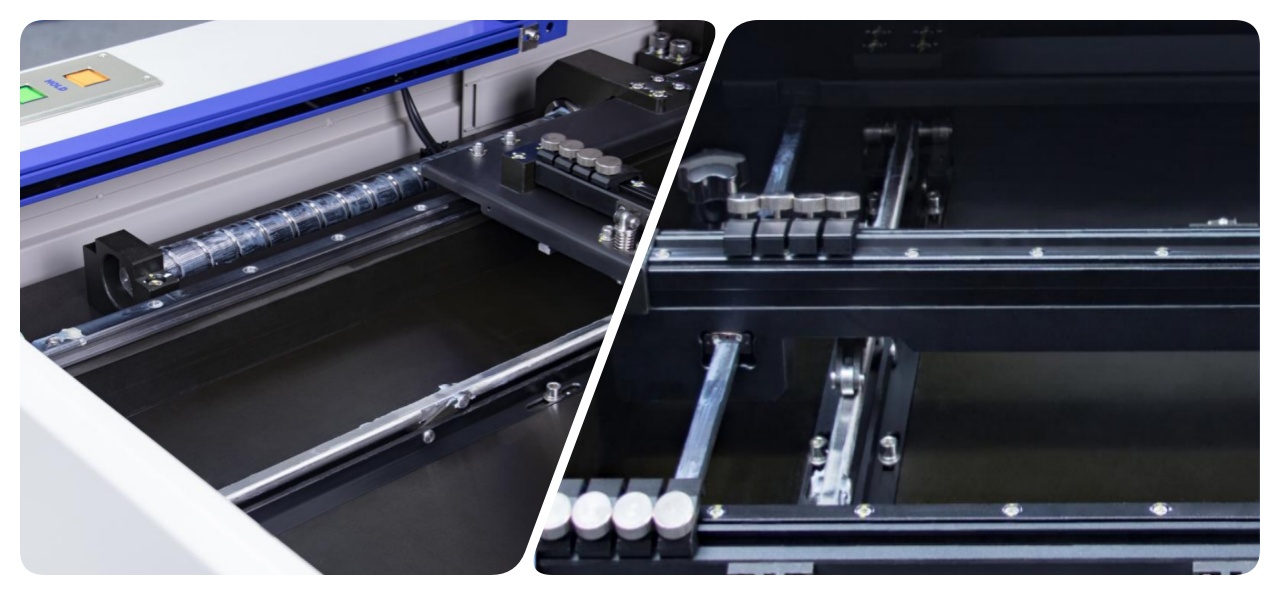

Tarkkuushiomaruuvit ja liukukiskot tarjoavat korkean siirtotarkkuuden AOI-koneessa. Tuodut Mitsubishin servomoottorit varmistavat tarkan paikantamisen ja toistettavuuden. Kaksipuolinen manuaalinen reunakiinnitys mukautuu joustavasti eri PCB-kokoihin 50x50mm - 400x320mm. Tämä järjestelmä käsittelee jopa 5 mm:n paksuudet ja vääntymisen ±3 mm:n sisällä. Matala tärinä marmoripohjasta tukee sujuvaa toimintaa 900 mm/s nopeudella. Kaiken kaikkiaan se tarjoaa johdonmukaisen piirilevyn käsittelyn offline-tarkistuksia varten.

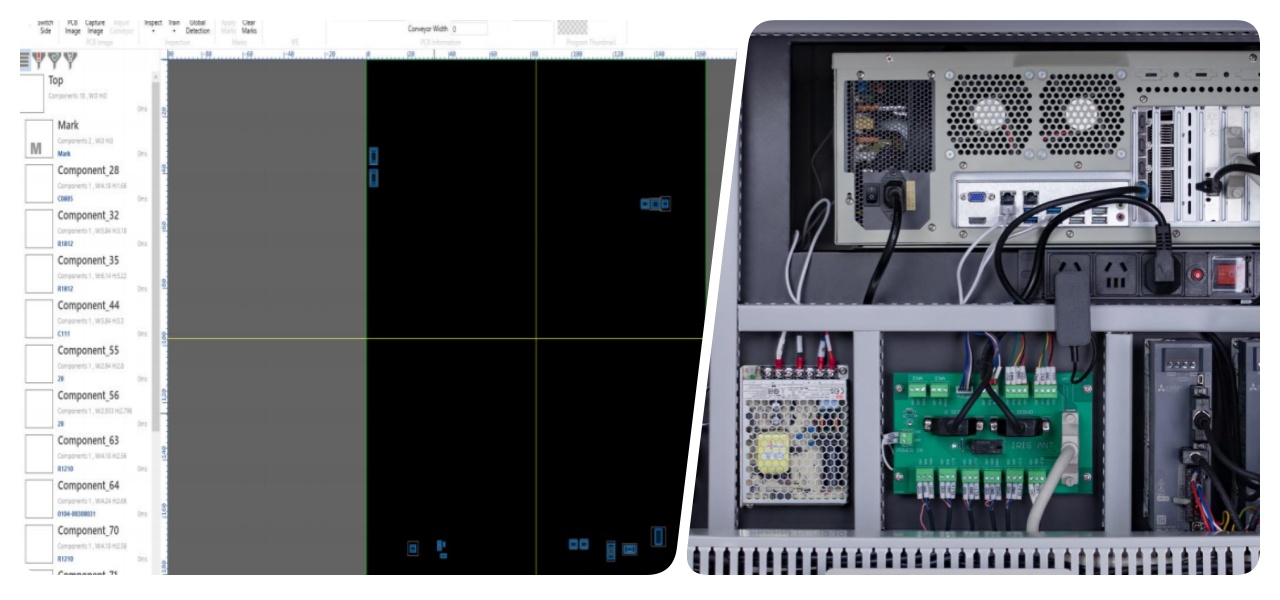

Tuodut sähkökomponentit ja Industry 4.0 -piirit tekevät AOI-koneesta kestävän ja vakaan. Äänikäyttö luo yksinkertaisen ihmisen ja koneen käyttöliittymän, joka on helppo oppia. Tekoälyalgoritmit, ominaisvektorianalyysi ja OCV havaitsevat puuttuvat osat, sillat, napaisuusvirheet ja paljon muuta. CAD-tuonti ja automaattisen ohjelmoinnin nopeuden asetus. SPC-tiedot tallentavat viat prosessin parantamiseksi. Modulaarinen rakenne helpottaa huoltoa.
| Erittely
| Malli | ICT-V8 | |
| Kameran pikselit | 5 MP | |
| Kevyt | Multis pektraali Supernopeus RGB-valolähde | |
| Komponenttien tarkastus | Puuttuu, rullaa, vaihtuu, napaisuusvirhe, väärä osa, vaurioitunut, taittunut, PCB epänormaali, jäännös, liiman ylivuoto | |
| Käyttöjärjestelmä | Windows 10 | |
| Piirilevykoko | 50 * 50 ~ 400 * 320 mm | |
| Piirilevyn paksuus | 0,5-5,0 mm | |
| PCB Warpage | ±3,0 mm | |
| Komponentin korkeus | Yläosa 25 mm; Pohja 110mm | |
| X/Y kuljettaja | AC servomoottori + ruuviakseli | |
| Voima | AC220 50/60Hz, 2,5A | |
| Viestintä | Smema | |
| Paino | 3500 kg | |
| Ulottuvuus | 860*1040*1318mm | |
* ICT jatkaa laatua ja suorituskykyä, teknisiä tietoja ja ulkonäköä voidaan päivittää ilman erityistä ilmoitusta.
| SMT-linjan laiteluettelo
Laadukkaalla PCBA-tuotantolinjallamme on edistykselliset laitteet tehokkaaseen ja tarkkaan PCB-kokoonpanoon. Täysin automatisoitu SMT-sarja sisältää kuormaimen, automaattisen tulostimen juotospastan tarkkaan levitykseen, poimintakoneen komponenttien tarkkaan sijoitteluun, reflow-uunin luotettavaan juottamiseen ja AOI-järjestelmän perusteelliseen vikojen tarkastukseen. Tämä korkealaatuinen PCBA-tuotantolinja varmistaa sujuvan toiminnan, korkean luotettavuuden ja edullisen SMT-kokoonpanon, joka täyttää alan erilaiset vaatimukset.
| Palvelu ja koulutus
ICT tarjoaa täyden asennuksen, paikan päällä tapahtuvan koulutuksen ja jatkuvan tuen AOI-koneelle. Insinöörimme opettavat käytön, ohjelmoinnin ja huollon vaihe vaiheelta. Etätuki TCP/IP:n kautta ratkaisee ongelmat nopeasti. Tarjoamme päivityksiä, prosessien optimointia ja varaosia maailmanlaajuisesti. Koulutus kattaa virheanalyysin ja ohjelmiston käytön tiimillesi. Apua on aina saatavilla 20 insinöörin ja maailmanlaajuisten keskusten ansiosta.
| Asiakkaiden arvostelut
Asiakkaamme rakastavat ammattitaitoisia insinöörejämme nopeasta ongelmanratkaisusta ja asiantuntevasta opastuksesta. He ylistävät AOI-konetta tarkasta, vakaasta suorituskyvystä päivittäisessä käytössä. Turvallinen pakkaus takaa turvallisen toimituksen ilman vaurioita. Nopeat vastaukset kyselyihin, usein muutamassa tunnissa, lisäävät luottamusta. Kaiken kaikkiaan luotettavat laitteet ja palvelu ylittävät odotukset.
| Sertifiointimme
ICT:llä on CE turvallisuuden osalta, RoHS ympäristövaatimusten osalta ja ISO9001 laadunhallinnan osalta. Meillä on myös useita patentteja AOI-teknologialle ja algoritmeille. Nämä sertifioivat luotettavia, innovatiivisia tuotteita. (38 sanaa) Odota, säädä arvoon 50-80: ICT-tuotteet täyttävät maailmanlaajuiset standardit, ja niissä on CE-sertifikaatti laitteiden turvallisuudesta, RoHS-sertifikaatti rajoitettujen aineiden osalta ja ISO9001 yhdenmukaisten laatuprosessien osalta. Patenttimme kattavat keskeiset innovaatiot kuvantamisessa, algoritmeissa ja vikojen havaitsemisessa. Nämä takaavat luotettavia ja tehokkaita ratkaisuja asiakkaille kaikkialla maailmassa.
| Tietoja ICT:stä ja tehtaastamme
ICT:llä on oma tutkimus- ja kehitystyö sekä tuotanto 89 työntekijän, mukaan lukien 20 insinöörin, 12 000 m²:n tiloissa. Kasvumme nopeasti vuodesta 2012 lähtien ja palvelemme yli 1 600 asiakasta 72 maassa. Tehtaat noudattavat tiukkoja testauksia ja laatujärjestelmiä huippuosaamisen saavuttamiseksi. Globaalit sivuliikkeet tarjoavat paikallista tukea. (68 sanaa) Odota, säädä: ICT:ssä on omaa tutkimusta, kehitystä ja valmistusta, 89 työntekijää ja 20 insinööriä 12 000 m²:n alueella. Nopea kasvu vuodesta 2012 lähtien palvelee yli 1 600 asiakasta 72 maassa. Tehtaamme valvovat tiukkoja tarkastusprosesseja ja täyttävät laadunhallintajärjestelmät huippuluokan luotettavuuden takaamiseksi. Kahdeksan konttoria takaavat maailmanlaajuisen kattavuuden.
