I.C.T-LV733
I.C.T
Saatavuustila: | |
---|---|
Määrä: | |
Esittely:
I.C.T LV -sarjan tyhjiövirtausuunien vertaansa vailla oleva lämmitysteho ja lämpötilan säätöjärjestelmä täyttää eri juotoksen vaatimukset LV-sarjan Vacuum Reflow Oven on huippuluokan reflow-tuote, joka on sitoutunut pysymään markkinoiden kysynnän tasalla ja parantamaan asiakkaiden kilpailukykyyn.Sen uusi muotoilukonsepti vastaa täysin yhä monipuolisempien prosessien tarpeita ja tulevaisuuden suuntaa silmällä pitäen teollisuuden, soveltuu täysin viestintään, autoelektroniikkaan, kodinkoneisiin, tietokoneisiin ja muuhun kulutuselektroniikkaan Tuotteet .
Ominaisuudet:
1. Ohjausjärjestelmä: PC + Siemens PLC -ohjausjärjestelmä, tarkka lämpötilan säätö ja vakaampi, varmistaa lämpötilan vakauden
yli 99,99 %.

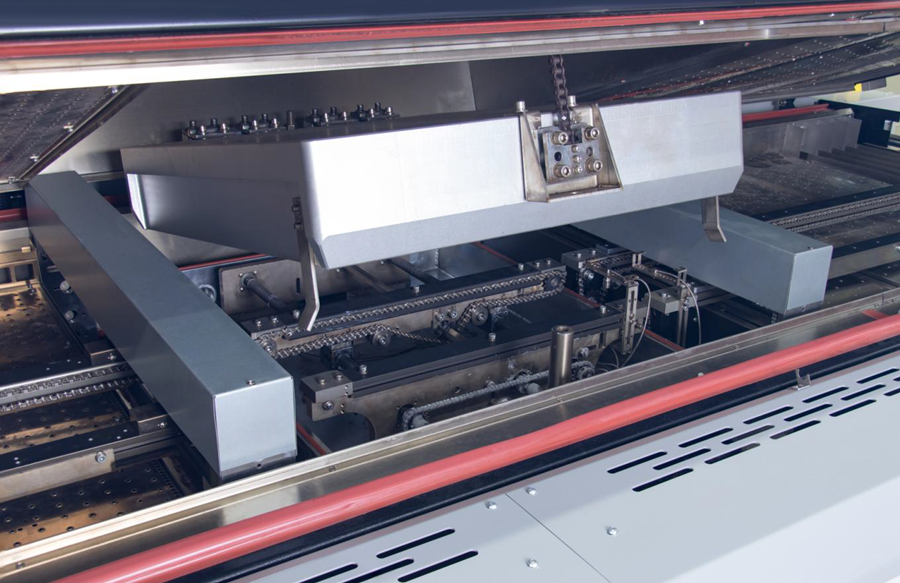

2. Tyhjiöjärjestelmä: PCB tulee suoraan tyhjiöyksikköön juotosalueelta.Aloita tyhjiöprosessi alipaineen alentamiseksi
100mbar-5mbar.Sisäinen kaasu, kuten huokoset ja ontelot, vuotaa yli sulasta juotosliitoksesta, mikä voi vähentää tyhjiön määrää pienemmäksi
kuin 2 %.
3. Kuumailmajärjestelmä: ensiluokkainen lämmitysmoduuli, paras lämpötilavyöhykevälisuunnittelu takaa optimaalisen lämpötilan tasaisuuden ja toistumisen.
tehokas käyttö ja lämpökompensointiteho, se tarvitsee alle 20 minuuttia lämpötilan säädön tarkkuudesta ± 1 ℃ ympäristöstä
lämpötilasta lämpötilan stabilointiin.
4. Valvontaohjelmisto: Windows-käyttöliittymä, perinteinen ja yksinkertaistettu kiinalainen ja englanninkielinen online-ilmainen kytkin ja operaattorin salasana
hallinta, helppokäyttöinen.Käyttötiedot, lämpötilakäyrän mittaus- ja analyysitoiminnot, virtuaalinen simulointi, vika
itsediagnostiikka, prosessin valvonta, automaattinen prosessinohjausasiakirjojen luominen ja tallentaminen, alustan kuljetuksen dynaaminen näyttö.
Tuote:
Nollasta 240 °C:een optimoidun lämmönsiirron ansiosta
Jokaisella tuotteella on omat vaatimuksensa valmistusprosessissa.Optimoitu lämmönsiirto koko juotosprosessin aikana on perusta
parhaat mahdolliset tulokset.
LV-sarja tarjoaa joustavasti ohjattavat esilämmitysalueet, joissa piirilevysi esilämmitetään ja valmistetaan varsinaista juotosprosessia varten.
Yksittäisiä vyöhykkeitä voidaan ohjata toisistaan riippumatta puhallintaajuudella, mikä varmistaa parhaat mahdolliset prosessit.
LV-sarja on varustettu erityisillä suutinlevyillä, jotka optimoivat lämmönsiirron tasaisen ilmavirran avulla piirilevyjen yli.Virtausnopeudet
ylä- ja alalämpövyöhykkeitä voidaan ohjata erikseen, mikä varmistaa, että piirilevysi lämpenee.

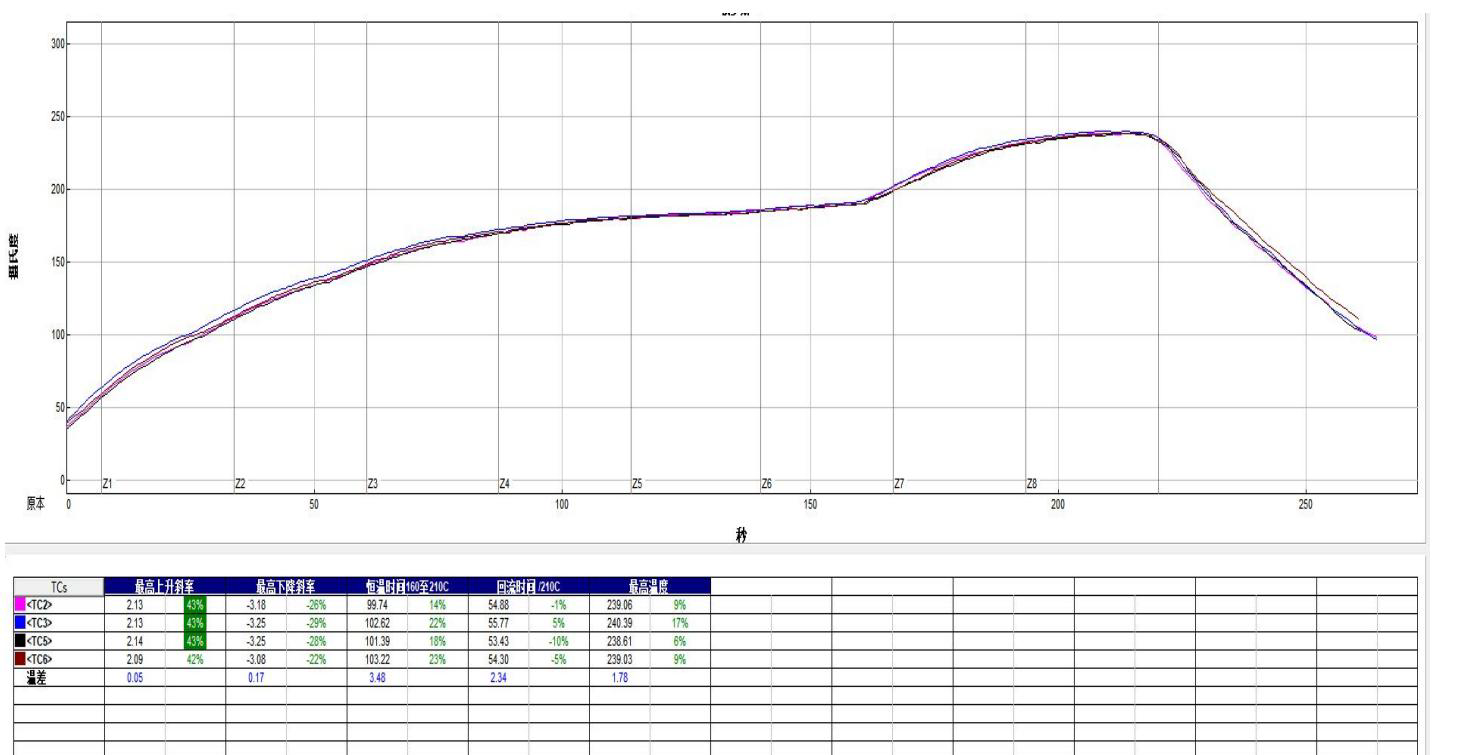

Satulan profiili
Komponentti saatetaan vähintään 240 °C:n lämpötilaan juottamista varten.Satulaprofiilia käyttämällä lautaa lämmitetään asteittain ennalta määritettyjen yksilöllisten lämpötila-alueiden mukaisesti.Myös komponentit, joiden lämpömassat vaihtelevat, kuumennetaan tasaisesti ja lämpötilaerot minimoidaan.
Lineaarinen profiili
Lineaarisessa profiilissa komponenttia ei lämmitetä porrastetusti juottamisen aikana, vaan sitä kuumennetaan identtistä lineaarista lämpötilagradienttia pitkin.Lineaariset profiilit voivat lyhentää sykliaikoja ja auttaa vähentämään juotosvirheitä, kuten hautakiviä.

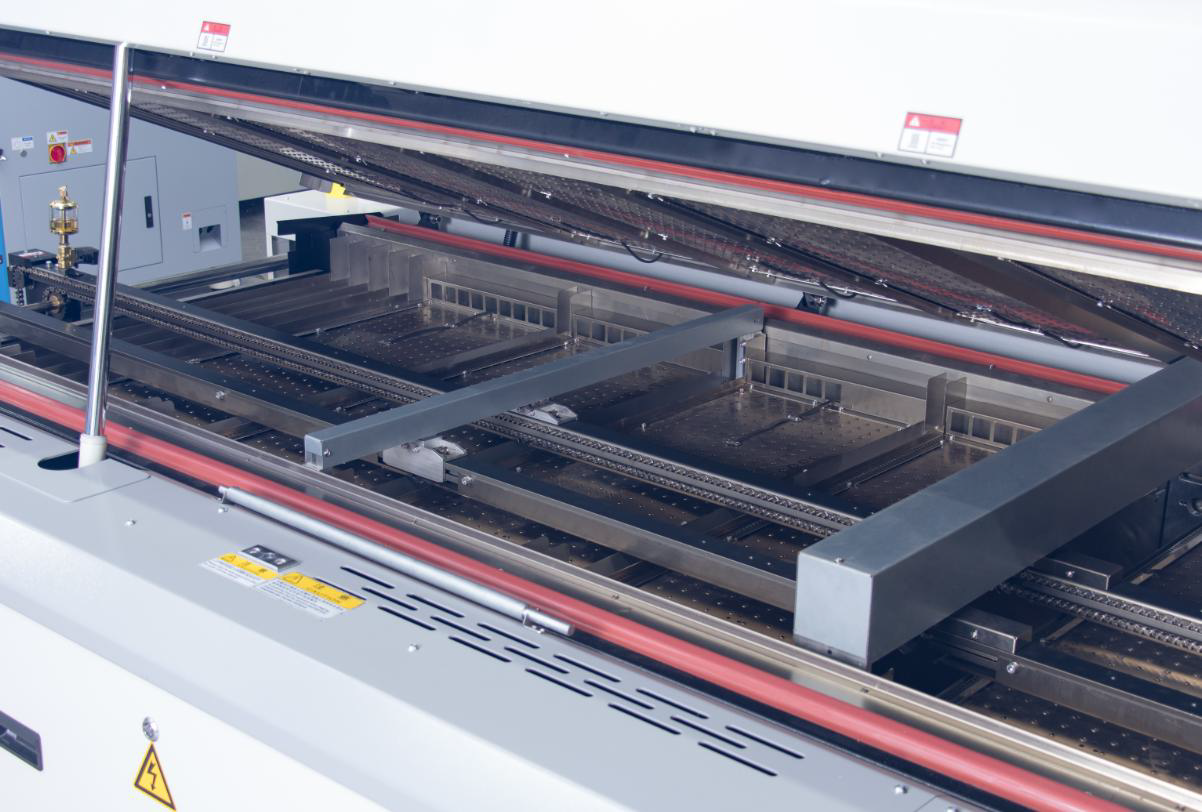

Lämmitysjärjestelmä
< Erikseen säädettävät lämmitysalueet
< Toistettava lämpötilaprofiili
<Erinomainen prosessin vakaus pienimmällä mahdollisella ΔT:llä
<Homogeeninen lämmönsyöttö koko piirilevylle erityisesti suunniteltujen suuttimien ansiosta
< Vähäinen huoltotarve

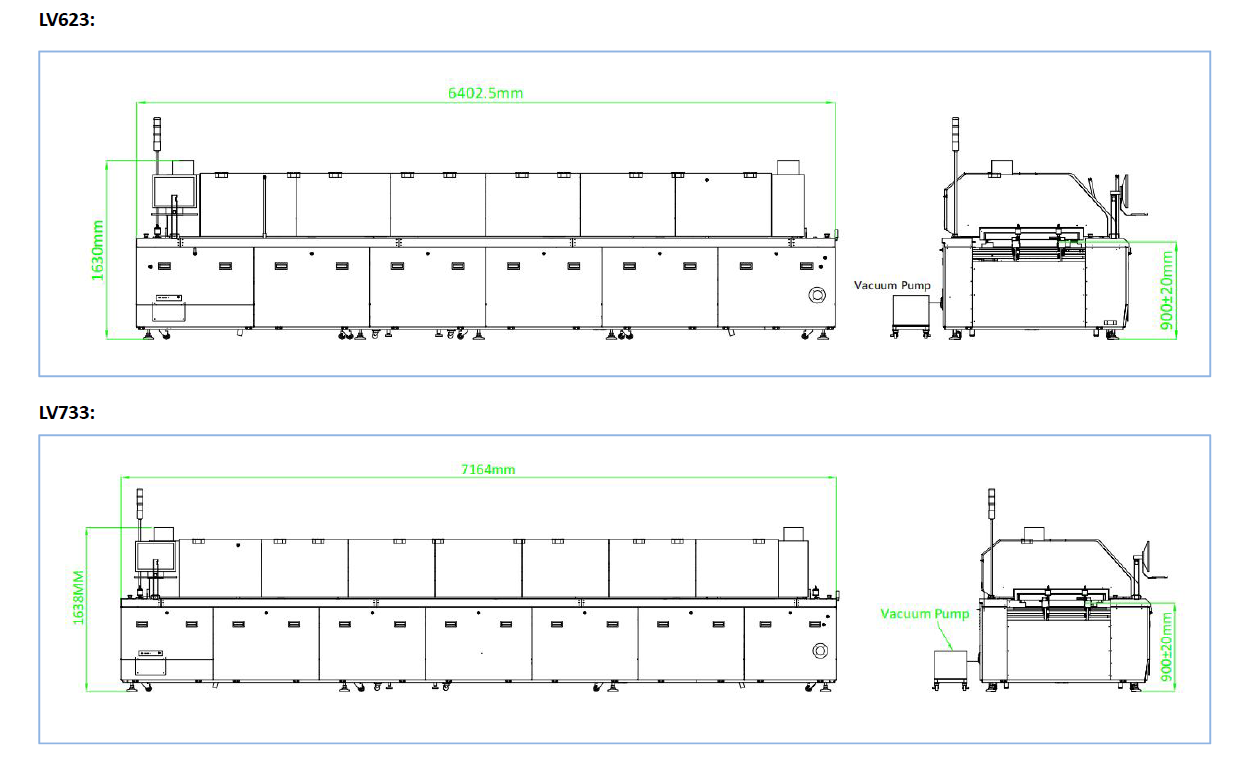

Tekniset tiedot:
LV-sarjan tyhjiöpalautusuuni | I.C.T-LV733 | I.C.T-LV733N |
MITAT JA PAINOT | ||
Dimensions | 6300*1430*1530mm | |
Vaadittu alue | 9,45 ㎡ | |
Paino | noin2500 kg | noin2800 kg |
Kuorma pinta-alayksikköä kohti 400 kg/m2 | 400 kg/m2 | |
PROSESSIKAMMION LÄMMITYS | ||
Lämmitysalueiden pituus | 3730mm | |
Esilämmitysalueiden määrä | 9 | |
Esilämmitysalueiden pituus | 3450mm | |
Huippuvyöhykkeiden määrä | 1 | |
Lämmittelyaika | noin30 min | |
Tyhjiöalue | ||
Tyhjiön maksimipaine | 0,1-12 kpa | |
Tyhjiöpumpun virtaus | 1000/min | |
Paineenpoistoaika | ≦10S | |
Tuotteen aika | ≧ 40S | |
JÄÄHDYTYSALUE | ||
Jäähdytysalueiden määrä | 3 [ylä 3 (vesijäähdytys) / alaosa 3 (ilmajäähdytys)] | |
Jäähdytysvyöhykkeiden pituus | 1460mm | |
KULJETIN | ||
Kuljetuksen taso | 900 ±20 mm | |
PCB koko | L320-L400mm | |
Kuljettimen ohjaus | 3-vaiheinen, itsenäinen ohjaus | |
Kuljettimen numero | 1 | |
Säädettävä kuljettimen nopeus | 300 - 1800 mm/min | |
LIITTYMÄT | ||
Tyyppi | SMEMA | |
Jännitteensyöttö | 5-johtiminen järjestelmä 3P,N,PE 380 VAC ± 5 % 50 Hz Muut jännitteet tilauksesta | |
Yhdistetty kuorma | 68 kW | |
Toimintakyky | 16 kW | |
Koska käyttötehokkuus riippuu prosessiparametrien asetuksista, saavutetut arvot voivat todellisuudessa poiketa tässä ilmoitetuista arvoista. |
I.C.T jatkaa laadun ja suorituskyvyn parantamista, spesifikaatioita ja ulkonäköä voidaan päivittää ilman erillistä ilmoitusta.
Esittely:
I.C.T LV -sarjan tyhjiövirtausuunien vertaansa vailla oleva lämmitysteho ja lämpötilan säätöjärjestelmä täyttää eri juotoksen vaatimukset LV-sarjan Vacuum Reflow Oven on huippuluokan reflow-tuote, joka on sitoutunut pysymään markkinoiden kysynnän tasalla ja parantamaan asiakkaiden kilpailukykyyn.Sen uusi muotoilukonsepti vastaa täysin yhä monipuolisempien prosessien tarpeita ja tulevaisuuden suuntaa silmällä pitäen teollisuuden, soveltuu täysin viestintään, autoelektroniikkaan, kodinkoneisiin, tietokoneisiin ja muuhun kulutuselektroniikkaan Tuotteet .
Ominaisuudet:
1. Ohjausjärjestelmä: PC + Siemens PLC -ohjausjärjestelmä, tarkka lämpötilan säätö ja vakaampi, varmistaa lämpötilan vakauden
yli 99,99 %.
2. Tyhjiöjärjestelmä: PCB tulee suoraan tyhjiöyksikköön juotosalueelta.Aloita tyhjiöprosessi alipaineen alentamiseksi
100mbar-5mbar.Sisäinen kaasu, kuten huokoset ja ontelot, vuotaa yli sulasta juotosliitoksesta, mikä voi vähentää tyhjiön määrää pienemmäksi
kuin 2 %.
3. Kuumailmajärjestelmä: ensiluokkainen lämmitysmoduuli, paras lämpötilavyöhykevälisuunnittelu takaa optimaalisen lämpötilan tasaisuuden ja toistumisen.
tehokas käyttö ja lämpökompensointiteho, se tarvitsee alle 20 minuuttia lämpötilan säädön tarkkuudesta ± 1 ℃ ympäristöstä
lämpötilasta lämpötilan stabilointiin.
4. Valvontaohjelmisto: Windows-käyttöliittymä, perinteinen ja yksinkertaistettu kiinalainen ja englanninkielinen online-ilmainen kytkin ja operaattorin salasana
hallinta, helppokäyttöinen.Käyttötiedot, lämpötilakäyrän mittaus- ja analyysitoiminnot, virtuaalinen simulointi, vika
itsediagnostiikka, prosessin valvonta, automaattinen prosessinohjausasiakirjojen luominen ja tallentaminen, alustan kuljetuksen dynaaminen näyttö.
Tuote:
Nollasta 240 °C:een optimoidun lämmönsiirron ansiosta
Jokaisella tuotteella on omat vaatimuksensa valmistusprosessissa.Optimoitu lämmönsiirto koko juotosprosessin aikana on perusta
parhaat mahdolliset tulokset.
LV-sarja tarjoaa joustavasti ohjattavat esilämmitysalueet, joissa piirilevysi esilämmitetään ja valmistetaan varsinaista juotosprosessia varten.
Yksittäisiä vyöhykkeitä voidaan ohjata toisistaan riippumatta puhallintaajuudella, mikä varmistaa parhaat mahdolliset prosessit.
LV-sarja on varustettu erityisillä suutinlevyillä, jotka optimoivat lämmönsiirron tasaisen ilmavirran avulla piirilevyjen yli.Virtausnopeudet
ylä- ja alalämpövyöhykkeitä voidaan ohjata erikseen, mikä varmistaa, että piirilevysi lämpenee.
Satulan profiili
Komponentti saatetaan vähintään 240 °C:n lämpötilaan juottamista varten.Satulaprofiilia käyttämällä lautaa lämmitetään asteittain ennalta määritettyjen yksilöllisten lämpötila-alueiden mukaisesti.Myös komponentit, joiden lämpömassat vaihtelevat, kuumennetaan tasaisesti ja lämpötilaerot minimoidaan.
Lineaarinen profiili
Lineaarisessa profiilissa komponenttia ei lämmitetä porrastetusti juottamisen aikana, vaan sitä kuumennetaan identtistä lineaarista lämpötilagradienttia pitkin.Lineaariset profiilit voivat lyhentää sykliaikoja ja auttaa vähentämään juotosvirheitä, kuten hautakiviä.
Lämmitysjärjestelmä
< Erikseen säädettävät lämmitysalueet
< Toistettava lämpötilaprofiili
<Erinomainen prosessin vakaus pienimmällä mahdollisella ΔT:llä
<Homogeeninen lämmönsyöttö koko piirilevylle erityisesti suunniteltujen suuttimien ansiosta
< Vähäinen huoltotarve
Tekniset tiedot:
LV-sarjan tyhjiöpalautusuuni | I.C.T-LV733 | I.C.T-LV733N |
MITAT JA PAINOT | ||
Dimensions | 6300*1430*1530mm | |
Vaadittu alue | 9,45 ㎡ | |
Paino | noin2500 kg | noin2800 kg |
Kuorma pinta-alayksikköä kohti 400 kg/m2 | 400 kg/m2 | |
PROSESSIKAMMION LÄMMITYS | ||
Lämmitysalueiden pituus | 3730mm | |
Esilämmitysalueiden määrä | 9 | |
Esilämmitysalueiden pituus | 3450mm | |
Huippuvyöhykkeiden määrä | 1 | |
Lämmittelyaika | noin30 min | |
Tyhjiöalue | ||
Tyhjiön maksimipaine | 0,1-12 kpa | |
Tyhjiöpumpun virtaus | 1000/min | |
Paineenpoistoaika | ≦10S | |
Tuotteen aika | ≧ 40S | |
JÄÄHDYTYSALUE | ||
Jäähdytysalueiden määrä | 3 [ylä 3 (vesijäähdytys) / alaosa 3 (ilmajäähdytys)] | |
Jäähdytysvyöhykkeiden pituus | 1460mm | |
KULJETIN | ||
Kuljetuksen taso | 900 ±20 mm | |
PCB koko | L320-L400mm | |
Kuljettimen ohjaus | 3-vaiheinen, itsenäinen ohjaus | |
Kuljettimen numero | 1 | |
Säädettävä kuljettimen nopeus | 300 - 1800 mm/min | |
LIITTYMÄT | ||
Tyyppi | SMEMA | |
Jännitteensyöttö | 5-johtiminen järjestelmä 3P,N,PE 380 VAC ± 5 % 50 Hz Muut jännitteet tilauksesta | |
Yhdistetty kuorma | 68 kW | |
Toimintakyky | 16 kW | |
Koska käyttötehokkuus riippuu prosessiparametrien asetuksista, saavutetut arvot voivat todellisuudessa poiketa tässä ilmoitetuista arvoista. |
I.C.T jatkaa laadun ja suorituskyvyn parantamista, spesifikaatioita ja ulkonäköä voidaan päivittää ilman erillistä ilmoitusta.
FAQ:
K: Mikä on Vacuum Reflow -uunikone SMT:ssä?
V: Vacuum Reflow Oven Machine on erikoislaite, jota käytetään Surface Mount Technologyssa (SMT) elektronisten komponenttien juottamiseen painetuille piirilevyille (PCB).Se luo kontrolloidun ympäristön alentuneella happipitoisuudella estämään juotteen hapettumisen juotosprosessin aikana.
K: Kuinka tyhjiöreflow-uuni toimii?
V: Vacuum Reflow Oven toimii alentamalla ilmanpainetta kammion sisällä ja vähentämällä happitasoja.Tämä estää juotteen hapettumisen ja parantaa juotosliitosten laatua uudelleenvirtausjuotosprosessin aikana, erityisesti herkkien tai kriittisten komponenttien kohdalla.
K:: Mitä etuja on tyhjiöpalautusuunin käyttämisestä SMT:ssä?
V: Vacuum Reflow -uunin käytön etuja SMT:ssä ovat juotosvirheiden väheneminen, parempi juotosliitoksen laatu, kriittisten komponenttien parempi luotettavuus ja kyky käsitellä lyijyttömiä ja herkkiä materiaaleja tehokkaasti.
K:: Milloin kannattaa harkita tyhjiöpalautusuunikoneen käyttöä?
V: Harkitse Vacuum Reflow -uunin käyttöä, kun juotat herkkiä tai herkkiä komponentteja, erittäin luotettavia sovelluksia tai kokoonpanoja, jotka edellyttävät tarkkaa juotosliitoksen laadun valvontaa.Se on arvokas työkalu ylivertaisten juotostulosten saavuttamiseen vaativissa SMT-valmistusskenaarioissa.
FAQ:
K: Mikä on Vacuum Reflow -uunikone SMT:ssä?
V: Vacuum Reflow Oven Machine on erikoislaite, jota käytetään Surface Mount Technologyssa (SMT) elektronisten komponenttien juottamiseen painetuille piirilevyille (PCB).Se luo kontrolloidun ympäristön alentuneella happipitoisuudella estämään juotteen hapettumisen juotosprosessin aikana.
K: Kuinka tyhjiöreflow-uuni toimii?
V: Vacuum Reflow Oven toimii alentamalla ilmanpainetta kammion sisällä ja vähentämällä happitasoja.Tämä estää juotteen hapettumisen ja parantaa juotosliitosten laatua uudelleenvirtausjuotosprosessin aikana, erityisesti herkkien tai kriittisten komponenttien kohdalla.
K:: Mitä etuja on tyhjiöpalautusuunin käyttämisestä SMT:ssä?
V: Vacuum Reflow -uunin käytön etuja SMT:ssä ovat juotosvirheiden väheneminen, parempi juotosliitoksen laatu, kriittisten komponenttien parempi luotettavuus ja kyky käsitellä lyijyttömiä ja herkkiä materiaaleja tehokkaasti.
K:: Milloin kannattaa harkita tyhjiöpalautusuunikoneen käyttöä?
V: Harkitse Vacuum Reflow -uunin käyttöä, kun juotat herkkiä tai herkkiä komponentteja, erittäin luotettavia sovelluksia tai kokoonpanoja, jotka edellyttävät tarkkaa juotosliitoksen laadun valvontaa.Se on arvokas työkalu ylivertaisten juotostulosten saavuttamiseen vaativissa SMT-valmistusskenaarioissa.
