ICT-310P
I.C.T
Inline Label Sticker
| Määrä: | |
|---|---|

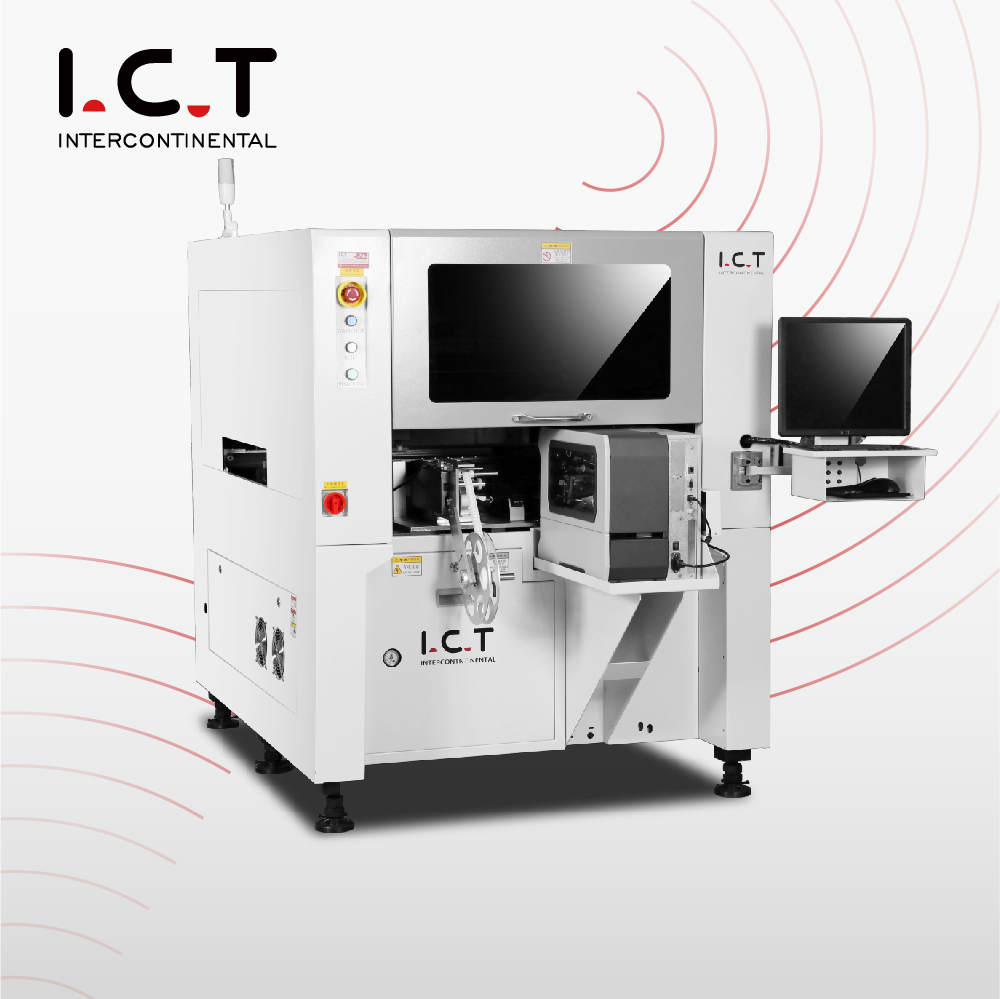

| SMT Label Mounter Yleiskatsaus
SMT Label Mounter kiinnittää tehokkaasti tarroja erikokoisille ja -tyyppisille piirilevyille. Suunniteltu suurten määrien piirilevyjen kokoonpanolinjoille, se tukee useita tarramateriaaleja ja -paksuuksia. Laitteessa on kaksi sijoituspäätä, riippumaton tyhjiöntunnistus ja valinnainen viivakooditulostus. ICT tarjoaa täyden teknisen tuen varmistaen sujuvan asennuksen ja toiminnan SMT-tuotantoympäristöissä. Sen tarkkuussuunnittelu ja integrointiominaisuudet mahdollistavat saumattoman yhteyden MES-järjestelmiin, mikä parantaa jäljitettävyyttä ja tuotannon tehokkuutta piirilevyjen valmistuksessa.
| SMT Label Mounterin ominaisuus

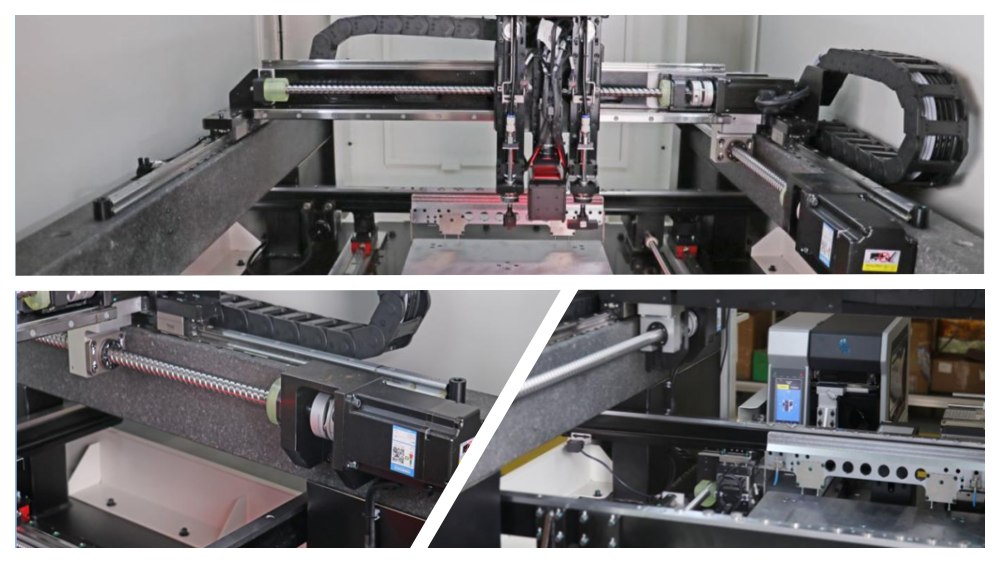

Integroitu teräsrunko ja marmorialusta takaavat rakenteellisen vakauden. Palloruuvit ja lineaariset ohjauskiskot varmistavat suuren tarkkuuden, kun taas maahantuodut servomoottorit tarjoavat nopean liikkeen ja toistettavan paikantamisen. Kaarisillan jousitus parantaa kantavuutta ja tukee nopeaa ja pitkäkestoista toimintaa ilman mekaanisia poikkeamia.

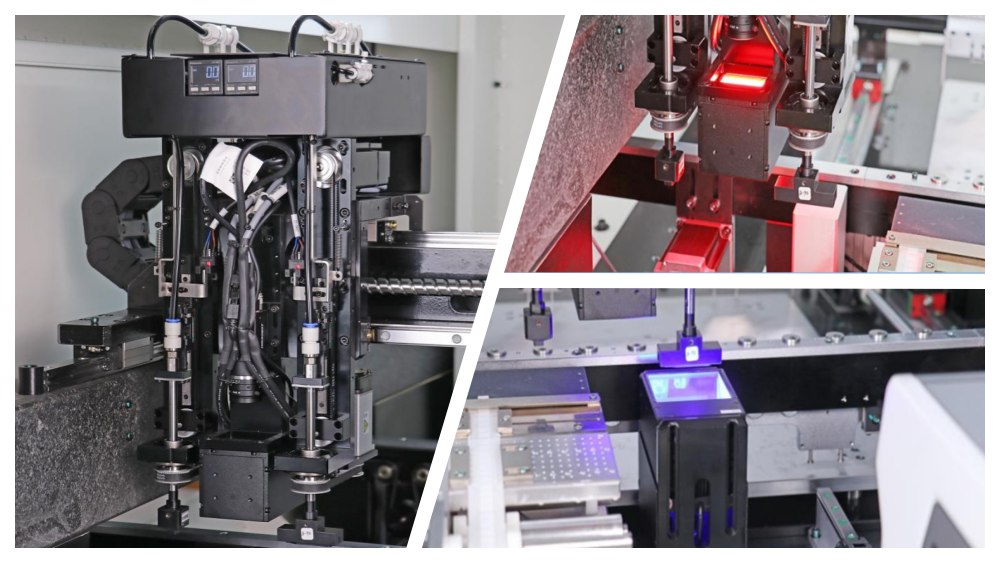

Kaksoisasennuspäät nostavat, laskevat ja kiertävät 360° itsenäisesti. Tuodut pallokiilat ja visuaalinen paikannus lentävien ja kiinteiden kameroiden avulla varmistavat tasaisen tarkkuuden. Punainen ja sininen valo parantavat tarran tunnistusta. Tämä asetus mahdollistaa tarrojen tarkan sijoittamisen eri piirilevykomponentteihin ja -korkeuteen, minimoiden virheet ja lisäämällä suorituskykyä.

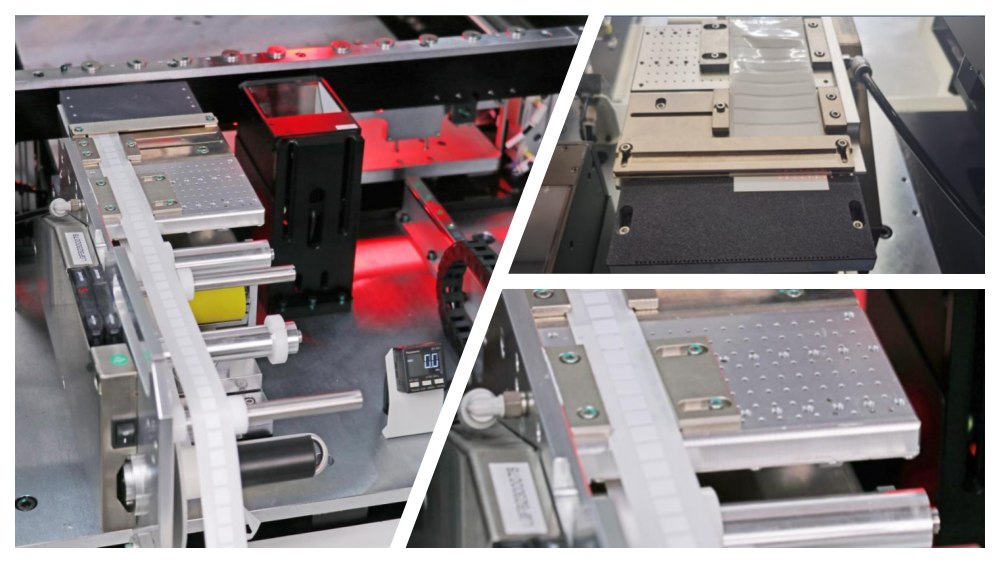

Kaksi sähköistä älykästä syöttölaitetta käsittelee laajan valikoiman tarrakokoja 1,8 × 2,0 mm:stä 100 × 40 mm:iin. Liukumattomat matot estävät jätteen muodostumisen, kun taas optiset anturit varmistavat tarran oikean toimituksen. Erikoissäädöt sopivat monimutkaisiin tai särkyviin materiaaleihin, mikä ylläpitää tuotannon tehokkuutta ja vähentää syöttölaitteen uudelleenlatauksen seisokkeja.

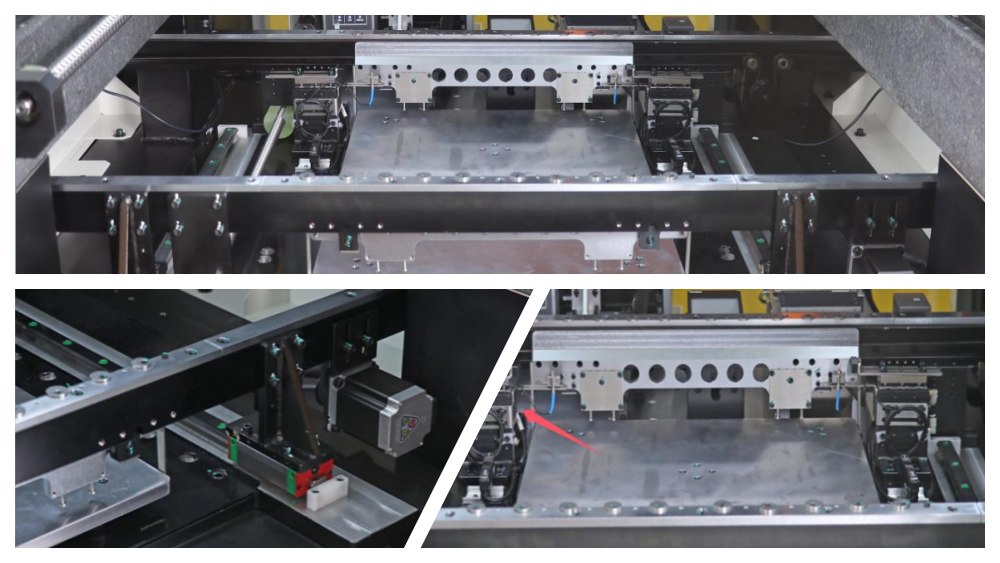

Kuljettimen nopeus on säädettävissä ja mahdollistaa joustavan piirilevyn suunnan. Pneumaattiset salpaajat ja optiset anturit varmistavat tarkat pysäytysasennot. Synkronoitu kuularuuvi ja liukukisko pitävät radan yhdensuuntaisena, ehkäisevät piirilevytukoksia ja mahdollistavat sujuvan jatkuvan tuotannon SMT-linjoilla.
| Reflow-uunin tekniset tiedot
| Nro | Tuote | I.CT-310 | I.CT-310D | I.CT-310L |
|---|---|---|---|---|
| 1 | Piirilevykoko | 50×50mm ~ 340×280mm | 50×50mm ~ 400×350mm | 100×100mm ~ 600×500mm |
| 2 | Piirilevyn paksuus | 1-6 mm | 1-6 mm | 1-6 mm |
| 3 | Syöttölaitteen asento | 2 | 4 | 2 |
| 4 | Syöttölaitteen leveys | 105 mm | 105 mm | 105 mm |
| 5 | Asennusnopeus | 2500 kpl/h | 4000 kpl/h | 1300 kpl/h |
| 6 | Tarran koko | Tarran syöttölaite: 2 × 2 ~ 100 × 40 mm (Vaihtoehtoinen viivakooditulostin: 13 × 13 ~ 100 × 40 mm) | Sama | Sama |
| 7 | Etiketin paksuus | 0,05-0,3 mm | 0,05-0,3 mm | 0,05-0,3 mm |
| 8 | Merkintätarkkuus | ± 0,05 mm | ± 0,05 mm | ± 0,05 mm |
| 9 | Merkintäkulma | 360° | 360° | 360° |
| 10 | Suutin | 2 | 2 | 2 |
| 11 | Suutin tyhjiö | Tyhjiöpumppu | Tyhjiöpumppu | Tyhjiöpumppu |
| 12 | Piirilevyn turvakorkeus | Yläosa: <25mm; Pohja: <25mm | Yläosa: <25mm; Pohja: <25mm | Yläosa: <25mm; Pohja: <25mm |
| 13 | Siirtokorkeus | 900 ± 20 mm | 900 ± 20 mm | 900 ± 20 mm |
| 14 | Paikannustarkkuus | ± 0,025 mm | ± 0,025 mm | ± 0,025 mm |
| 15 | Toistuva tarkkuus | ±0,005 mm | ±0,005 mm | ±0,005 mm |
| 16 | Asennusmomentti | Max 3kg | Max 3kg | Max 3kg |
| 17 | Paikannusmenetelmä | CCD + merkki | CCD + merkki | CCD + merkki |
| 18 | Kuljetinopeus | 50-600mm/min | 50-600mm/min | 50-600mm/min |
| 19 | Kuoritusmenetelmä | Kuituoptinen tunnistus + ohjelmistoohjaus | Sama | Sama |
| 20 | Imutunnistus | Tyhjiötestaus, pudotustestaus | Sama | Sama |
| 21 | Kiskon leveys | Automaattinen säätö | Automaattinen säätö | Automaattinen säätö |
| 22 | Ohjaustila | PC + teollisuusohjauskortti | PC + teollisuusohjauskortti | PC + teollisuusohjauskortti |
| 23 | MES käyttöliittymä | Varaa verkkoliitäntä | Varaa verkkoliitäntä | Varaa verkkoliitäntä |
| 24 | Voima | AC220V/50Hz, 1KVA | AC220V/50Hz, 1,5KVA | AC220V/50Hz, 1,5KVA |
| 25 | Ulottuvuus | P1096×L1130×K1426mm | P1074×L1590×K1440mm | P1250×L1610×K1530mm |
| 26 | Paino | 800kg | 1300kg | 1400kg |
| 27 | Ilmanpaine | 0,5–0,6 Mpa | 0,5–0,6 Mpa | 0,5–0,6 Mpa |
| SMT-linjan laiteluettelo
ICT tarjoaa kattavia SMT-ratkaisuja, mukaan lukien piirilevylataajat, stensiilitulostimet, keräilykoneet, SPI-, AOI-, Lyra-reflow-uunit ja piirilevyjen käsittelyjärjestelmät. SMT Label Mounter integroituu saumattomasti parantaen jäljitettävyyttä ja etiketöintitehokkuutta. Ratkaisumme tukevat monimutkaisia PCB-kokoonpanoja tietokoneille, SSD-levyille ja muistimoduuleille, mikä varmistaa korkealaatuisen tulostuksen suurivolyymeissä tuotantoympäristöissä.
| Asiakkaan menestysvideo
ICT-insinöörit toimittivat ja ottivat käyttöön täyden SMT- ja DIP-linjan suuressa elektroniikkatehtaassa Uzbekistanissa. Tehdas valmistaa tietokoneiden emolevyjä, SSD-levyjä ja muistituotteita. Alkuasennuksesta testaukseen ICT tarjosi paikan päällä teknistä tukea, ohjelmointia ja vianetsintää. Asiakas kiitti ICT:n nopeaa reagointia, laitteiden luotettavuutta ja ammattitaitoista palvelua. SMT-sarjaan kuului ICT-5151-stensiilitulostimet, neljä SMT-konetta, Lyra-reflow-uunit, SPI-, AOI- ja piirilevyjen käsittelyjärjestelmät. DIP-sarjassa oli manuaalinen lisäys, JUKI mukautettu lisäys, Acrab350-aaltojuotto ja kuljetinintegrointi.
| Ammattimainen koulutus ja tuki
ICT tarjoaa paikan päällä tapahtuvaa asennusta, kalibrointia ja koulutusta SMT-tarrakiinnittimille. Insinöörimme varmistavat sujuvan käyttöönoton ja antavat toimintaohjeita tehdastiimeille. Tekninen tuki kattaa MES-integroinnin, ylläpidon ja vianetsinnän. Nopeat reagointipalvelut ja yksityiskohtainen dokumentaatio auttavat asiakkaita ylläpitämään korkeaa käytettävyyttä, minimoimaan tuotantoriskit ja varmistamaan tarkan merkinnän kaikille piirilevytyypeille.
| Asiakkaan kiitosta
Asiakkaat ylistävät jatkuvasti ICT-insinöörejä ammattitaidosta, reagointikyvystä ja selkeästä ohjauksesta. SMT Label Mounterin tarkkuus ja luotettavuus ovat arvostettuja, samoin kuin turvallinen pakkaus ja oikea-aikainen toimitus. Asiakkaat korostavat nopeaa ongelmanratkaisua, helppoa integrointia ja yleistä panosta sujuvaan SMT-linjan toimintaan, mikä vahvistaa luottamusta ICT-ratkaisuihin ja palvelun erinomaisuuteen.
| Sertifiointimme
ICT-tuotteet täyttävät CE-, RoHS- ja ISO9001-standardit. SMT Label Mounter sisältää myös patentoituja ominaisuuksia luotettavaa etiketöintiä varten. Vaatimustenmukaisuus takaa turvallisuuden, ympäristönsuojelun ja korkealaatuisen valmistuksen. Asiakkaat voivat luottaa kriittisissä piirilevykokoonpanoissa täysin sertifioituihin koneisiin, joita tukee ICT:n tiukka laadunhallintajärjestelmä.
