ICT-410
I.C.T

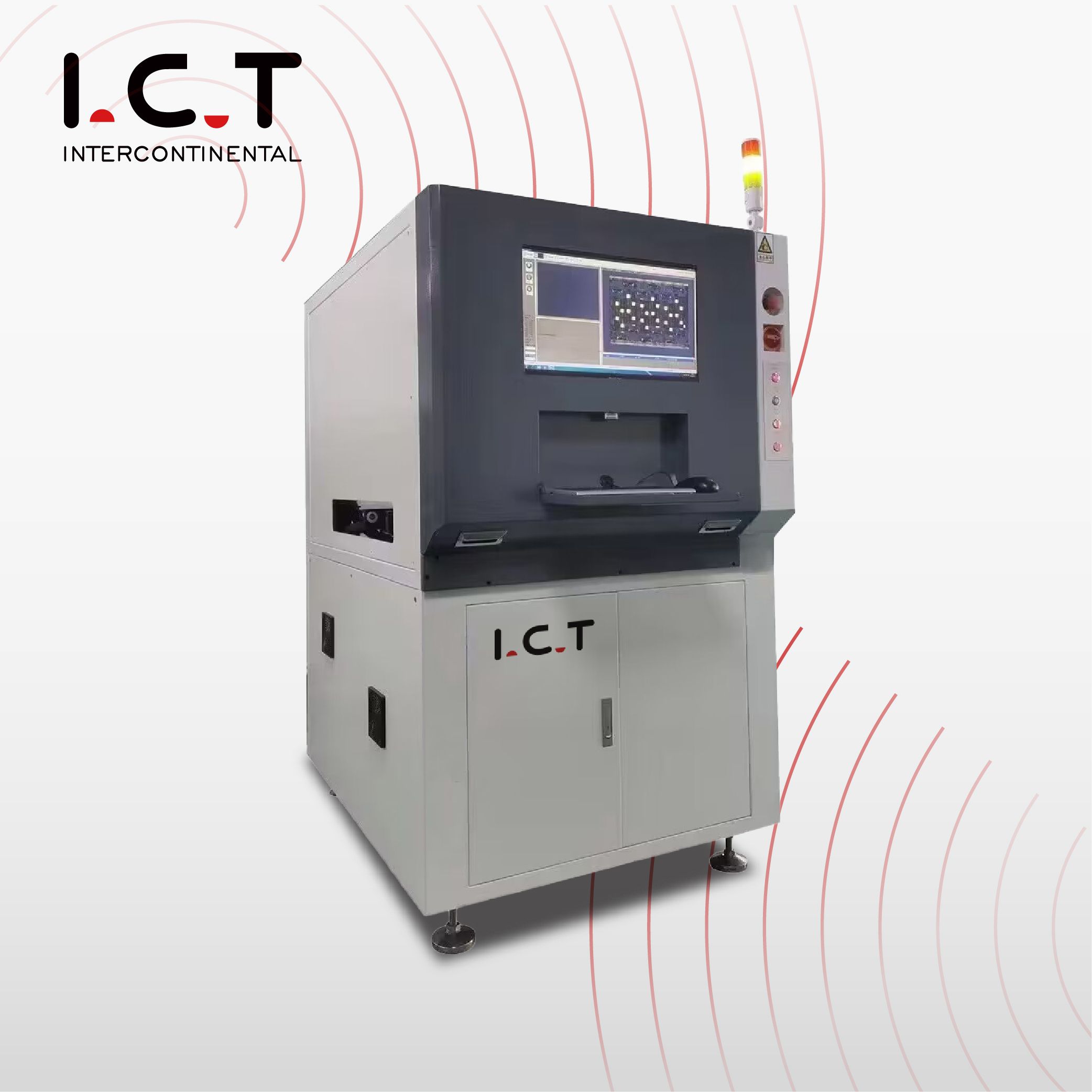

SMT Barcode Inkjet Printer
| Määrä: | |
|---|---|

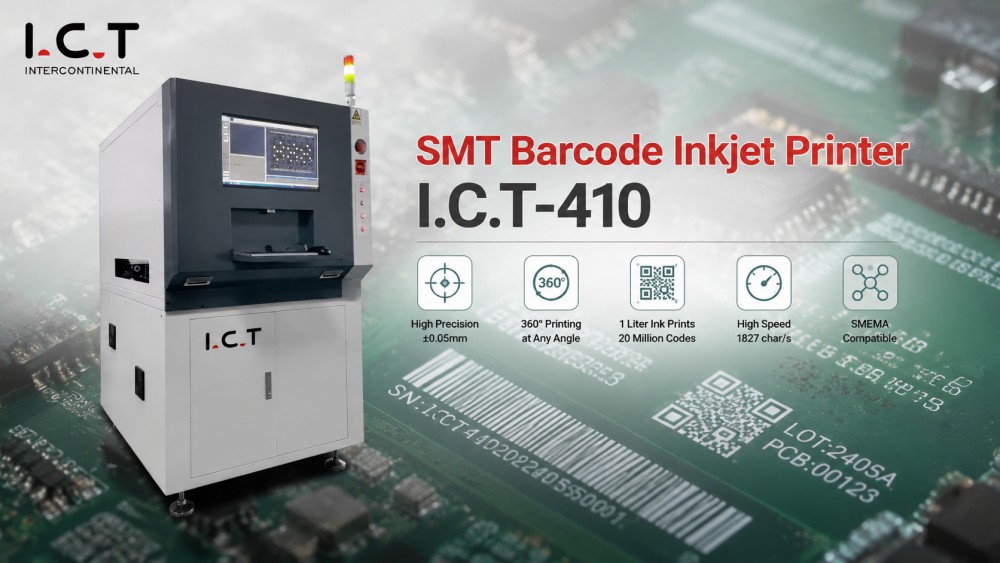

| SMT-mustesuihkuviivakooditulostin ICT-410
ICT-410 SMT -mustesuihkuviivakooditulostin tarjoaa tarkan ja nopean tulostuksen elektronisille levyille, mukaan lukien piirilevyt, QR-koodit ja tarrat. Suunniteltu ammattikäyttöön elektroniikan valmistukseen, se tukee vasen-oikea, oikea-vasen ja monisuuntaista kuljetusta. Tulostin pystyy käsittelemään levyjä 50 × 50 mm - 450 × 340 mm ja korkeus jopa 25 mm, mikä varmistaa joustavat sovellukset. Automaattisen koodin lukemisen, virhehälytyksen ja SMEMA-yhteensopivuuden ansiosta se integroituu sujuvasti nykyaikaisiin SMT-tuotantolinjoihin. Tämä tulostin parantaa tehtaiden jäljitettävyyttä, laadunhallintaa ja tuotannon tehokkuutta.
| SMT-mustesuihkuviivakooditulostimen ominaisuus
Nopea tarkkuustulostus
ICT-410 saavuttaa jopa 1827 merkkiä sekunnissa ±0,05 mm:n tarkkuudella. Sen nopea tärisevä peili varmistaa vakaan, nopean ja tarkan musteen pinnoituksen, joka pystyy tulostamaan sekä yksi- että kaksiulotteisia koodeja erilaisille piirilevypinnoille.
Älykäs koodinhallinta
Lukee, kirjaa ja tarkistaa automaattisesti QR-koodit tai viivakoodit. Järjestelmä voi luoda koodeja, skannata tuoteluokkia ja laukaista hälytyksiä lukukelvottomista tuotteista, mikä varmistaa täydellisen jäljitettävyyden ja johdonmukaisen laadunvalvonnan.
Joustava integrointi ja käyttö
Tukee X-, Y-, Z-, R-akselin liikettä ja monikulmatulostusta. Tulostin on yhteensopiva ERP-, MES- ja SAP-järjestelmien kanssa, mikä mahdollistaa eränumeroiden, tuotetietojen ja materiaalikoodien automaattisen noudon tehdasintegraation saumattomaksimiseksi.
Käyttäjäystävällinen ohjelmistoliittymä
Tarjoaa intuitiivisen ohjelmistopaneelin muokkausta, koodin luomista ja reaaliaikaista seurantaa varten. Käyttäjät voivat nopeasti määrittää ja hallita tulostustöitä minimoiden koulutusajan ja tuotantovirheet.
| SMT-mustesuihkuviivakooditulostimen tekniset tiedot
| Kohde | I.CT-410 |
|---|---|
| Tulostimen merkki | Hitachi/KGK (Japani) |
| Resoluutio | 40 µm (Vaihtoehto: 50 µm, 60 µm) |
| Tulostusnopeus | 1827 merkkiä/s |
| Tulostustarkkuus | ± 0,05 mm |
| Tulostuskulma | 360° |
| Tulostuskorkeus | 0,6-7,0 mm |
| Kuljetuskorkeus | 900 ± 20 mm |
| Kuljetinopeus | 0-100 000 mm/min |
| Kuljetusohje | Vasen-oikeanpuoleinen; Oikeanpuoleinen; Vasen vasen; Oikeanpuoleinen |
| 2D-koodin koko | 3×3 ~ 6×6 mm |
| 2D-koodin koon poikkeama | ±0,2 mm |
| Hahmon kuvio | 5, 7, 9, 10, 12, 14, 16, 24, 32 |
| Kertakäyttöiset maksimitulostuslinjat | 4 riviä |
| Musteen käyttöikä | Yhdellä litralla mustetta voidaan tulostaa 20 miljoonaa QR-koodia |
| Musteen paksuus | <2µm |
| Piirilevykoko | Minimimitat 50×50 mm ~ Max 450×340 mm; Paksuus 0,5×6 mm |
| Piirilevyn yläpinnan korkeus | <25mm |
| Piirilevyn alapinnan korkeus | <25mm |
| Virtalähde | AC 220V / 50Hz, Kokonaisteho: 2500W |
| Ilmanpaine | 0,5-0,6 MPa |
| Ulottuvuus | P1050 × L1020 × K1600 mm |
| Paino | 550 kg |
| Sijaintijärjestelmä | CCD + MARK |
| Toimintatila | X, Y, Z, R liike |
| Paikannustoiminto | Tukee automaattista valokuvausta ja 2, 3, 4 pisteen paikannusta |
| Koodin lukutoiminto | Lue kaksiulotteinen koodi automaattisesti, tallenna tiedot, tallenna ja hälytä, jos se ei ole lukukelvoton |
| Järjestelmän käyttöoikeus | Yhdistetty ERP/MES/SAP:iin, automaattinen työn, erän, materiaalitietojen ja koodin haku |
| Vaihtoehdot | OCR-merkin tunnistus, takakoodin skannaus ja tulostus, valkoisen musteen kone |
* ICT jatkaa laatua ja suorituskykyä, teknisiä tietoja ja ulkonäköä voidaan päivittää ilman erityistä ilmoitusta.
| SMT-linjan laiteluettelo
Tällä sivulla esitellään koko SMT-tuotantolinja, joka toimii saumattomasti ICT-410-tulostimen kanssa. Linja sisältää automaattiset kuormaajat/purkukoneet, silkkipainokoneet, SMT-poimintayksiköt, SPI-tarkastukset, AOI-järjestelmät, Lyra-reflow-uunit, kuljettimet, piirilevyjen käsittely- ja puhdistusasemat. Suunniteltu tuottamaan vakaata ja tehokasta tuotantoa monimutkaisille elektronisille korteille.
| Asiakkaan menestysvideo
ICT tuki hiljattain suurta elektroniikkavalmistajaa Uzbekistanissa. Asiakas rakensi laitoksen, joka tuottaa piirilevyjä, SSD-levyjä ja muistikomponentteja. Asennuksesta virheenkorjaukseen ja tuotantotestaukseen ICT-insinöörit varmistivat sujuvan SMT-linjan toiminnan, mukaan lukien tulostus-, sijoittelu-, SPI-, AOI- ja reflow-prosessit. Käyttöönoton jälkeen asiakas kehui ICT-tiimiä reagoivuudesta, teknisestä ohjauksesta sekä laitteiden ja palvelun korkeasta laadusta. Tämä projekti esitteli ICT-410-tulostimen integroinnin täydelliseen SMT-ratkaisuun.
| Ammattimainen koulutus ja tuki
ICT tarjoaa kattavat palvelut, mukaan lukien paikan päällä tapahtuva asennus, käyttöönotto, käyttäjien koulutus ja prosessien optimointi. Suunnittelijamme opastavat asiakkaita ohjelmiston asennuksessa, linjaintegroinnissa ja vianetsinnässä. Koulutus kattaa turvallisen käytön, huoltorutiinit ja tehokkaan työnkulun, mikä varmistaa, että asiakkaat voivat käyttää SMT-linjaa ja ICT-410-tulostinta itsenäisesti ja samalla maksimoida käytettävyysaika ja tuotteen laatu.
| Asiakkaan kiitosta
Asiakkaat arvostavat jatkuvasti ICT-insinöörit ammattitaitostaan, selkeästä ohjauksestaan ja nopeasta ongelmanratkaisusta. Asiakkaat kiittävät ICT-410-tulostimen pakkausta ja toimitusta turvallisesti ja käyttövalmiina saapumisesta. Nopea vastaus kyselyihin ja ennakoiva tuki takaavat sujuvan siirtymisen asennuksesta täyteen tuotantoon ja ansaitsevat korkeat tyytyväisyysarviot maailmanlaajuisesti.
| Sertifiointimme
ICT-410-tulostimet täyttävät CE-, RoHS- ja ISO9001-standardit ja niillä on useita patentteja. Sertifiointimme takaa turvallisuuden, luotettavuuden ja kansainvälisen vaatimustenmukaisuuden. Asiakkaat voivat integroida tulostimen luottavaisesti SMT-linjoihinsa tietäen, että se noudattaa tiukkoja laatu- ja ympäristöstandardeja.
| Tietoja meistä ja tehtaasta
ICT:llä on suuri T&K- ja valmistustiimi, joka kasvaa tasaisesti vuosien varrella. Yritys palvelee yli 1 600 asiakasta yli 70 maassa ja ylläpitää tiukkoja laadunvalvonta- ja tarkastusmenettelyjä. Tehdas varmistaa, että jokainen ICT-410-tulostin täyttää tiukat standardit ennen toimitusta. Kattavan myynnin jälkeisen tuen, maailmanlaajuisen kattavuuden ja kokeneiden insinöörien ansiosta ICT toimittaa korkean suorituskyvyn SMT-laitteita ja ratkaisuja, jotka on räätälöity nykyaikaisiin elektroniikan tuotannon tarpeisiin.
