JX-350
JUKI
| Määrä: | |
|---|---|

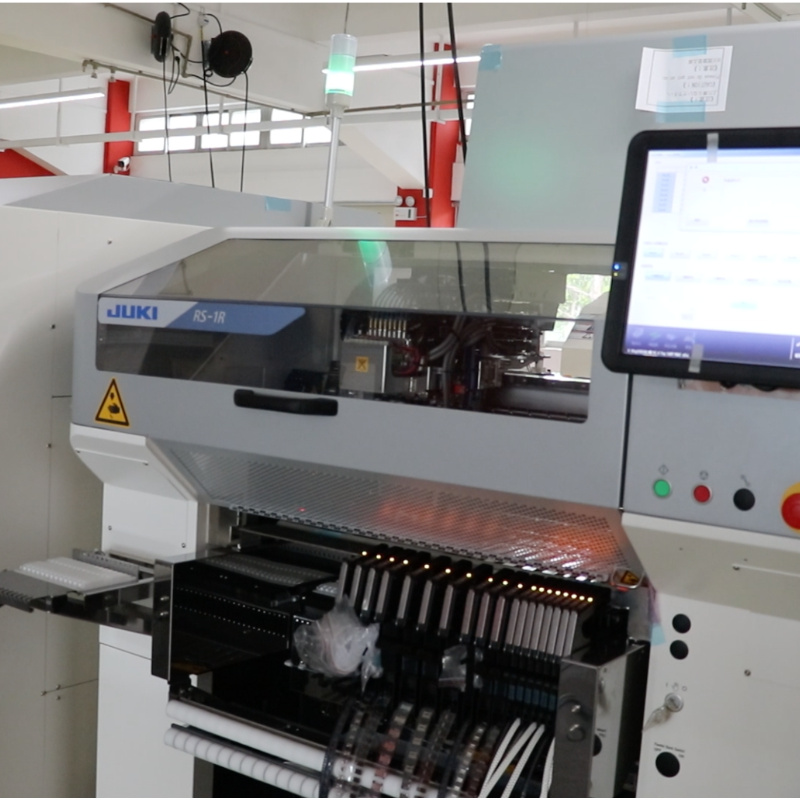

| JUKI LED Pick and Place Machine
Elektroniikan valmistuksen maailmassa tarkkuus ja nopeus määrittelevät menestyksen. JUKI LED Mounter ilmentää molemmat ominaisuudet kauniisti. Se sijoittaa pienet LEDit ja suuremmat komponentit piirilevyille huomattavalla tarkkuudella. Modulaarinen rakenne mahdollistaa saumattoman laajentamisen kysynnän kasvaessa. Reaaliaikaiset näköjärjestelmät seuraavat tarkasti jokaista sijoitusta. Ohjelmointi sujuu intuitiivisesti ja lyhentää asennusaikaa huomattavasti. Sen ohut profiili integroituu vaivattomasti olemassa oleviin linjoihin. ICT ohjaa koko matkaa alkuperäisestä suunnittelusta jatkuvaan optimointiin. Valaistustuotteita valmistavat valmistajat saavuttavat suuremman tuoton ja sujuvamman toiminnan. Tämä sarja muuttaa haastavat kokoonpanotehtävät luotettaviksi, tyylikkäiksi prosesseiksi.
| JUKI Pick and Place Machine -mallin ominaisuudet
RS-1R / RS-1XL-sarjan ominaisuudet
Näissä malleissa loistaa monipuolisuus. RS-1R tarjoaa 47 000 CPH säilyttäen samalla ±35 µm:n tarkkuuden. Se sopii levyille 650 × 370 mm:n vakiokokoon asti, ja se ulottuu leveämmäksi RS-1XL:ssä 650 × 560 mm:iin suuria valaistuspaneeleja varten. Innovatiivinen Takumi-pää mukautuu dynaamisesti erilaisiin komponenttimuotoihin. Jopa 112 syöttölaitetta mahdollistavat nopean tuotevaihdon. Hellävarainen voimanhallinta suojaa herkät alustat. Vision-tekniikka tunnistaa viat välittömästi. Nämä yksiköt sulautuvat täydellisesti nopeampien mallien kanssa luoden tasapainoisia linjoja erilaisiin LED-tuotantotarpeisiin. Vaihtaminen tapahtuu sulavasti, mikä pitää tuottavuuden jatkuvasti korkeana.
RX-7R / RX-8-sarjan ominaisuudet
Puhdas nopeus määrittelee tämän parin. RX-7R saavuttaa 75 000 CPH, ja RX-8 kiipeää vaikuttavaan 100 000 CPH:iin edistyneen P20-pään avulla. Molemmat säilyttävät hoikan 998 mm leveyden, mikä maksimoi lattian tehokkuuden. Ne käsittelevät pieniä 03015-siruja ilman kompromisseja. Rinnakkaissijoituspäät toimivat täydellisessä harmoniassa. Tehostettu koaksiaalinen valaistus paljastaa hienot yksityiskohdat selkeästi. Pehmeä lasku suojaa herkkiä osia. Koneet kommunikoivat saumattomasti ja jakavat tietoja merkeistä ja varastosta. Nämä mallit tarjoavat vertaansa vailla olevaa tehoa neliömetriä kohti, mikä on ihanteellinen intensiiviseen pienikomponenttiseen LED-ohjain- ja polttimokokoonpanoon.
| Erittely
| Parametri | RS-1R | RS-1XL | RX-7R | RX-8 |
|---|---|---|---|---|
| Sijoitusnopeus (optimaalinen CPH) | 47 000 | 42 000 | 75 000 | 100 000 |
| Suurin levykoko (mm) | 650 × 370 (yksi/kaksi) | 650 × 560 | 510 × 450 (yksi kaista) | 510 × 450 (noin) |
| Levyn vähimmäiskoko (mm) | 50 × 50 | 50 × 50 | 50 × 50 | 50 × 50 |
| Komponentin korkeus (max mm) | 25 | 25 | 3-10,5 (päästä riippuvainen) | 3 |
| Pienin komponentti | 0201 (metrinen) | 0201 (metrinen) | 03015 (metrinen) | 0201 (noin 0,4 × 0,2 mm) |
| Suurin komponentti (mm) | 74 neliötä / 150×50 | 74 neliötä / 150×50 | 25 neliötä | 5 neliötä |
| Syöttölaitteen tulot (max) | 112 | 112 | 76 | 56 (noin) |
| Sijoittelun tarkkuus | ±35 µm (Cpk ≥1) | ±35 µm (Cpk ≥1) | ±40 µm (noin) | Korkea tarkkuus (näkö) |
| Koneen leveys (mm) | 1 500 (noin) | 2,109 | 998 | 998 |
| Pään tyyppi | Takumi upotettu pää | Takumi upotettu pää | Rinnakkaiset pyörivät päät (P16S) | P20 pyörivä pää |

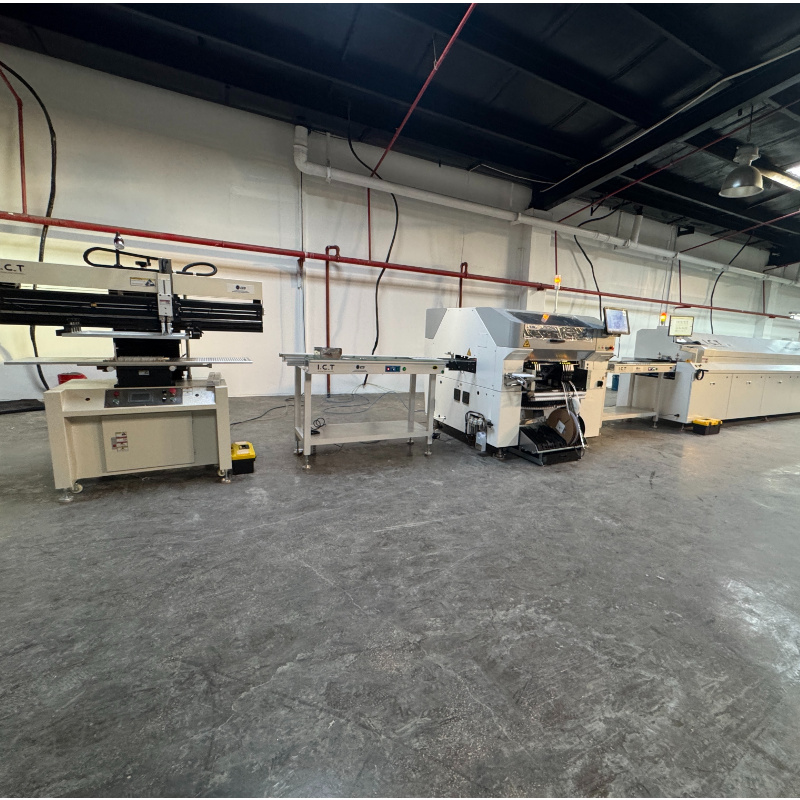

| SMT-linjan laiteluettelo
ICT valmistaa täydellisiä, suorituskykyisiä PCBA-linjoja huolella. Tyhjiökuormaajat tuovat laudat koskemattomaan kuntoon. Automaattiset tulostimet levittävät juotospastaa tasaisesti. JUKI LED -teline sijoittaa jokaisen komponentin tarkasti. Monialueiset reflow-uunit varmistavat vahvat liitännät. Perusteellinen AOI-tarkastus havaitsee kaikki puutteet. Kuljettimet ja puskurit ylläpitävät tasaista rytmiä koko ajan. Tuotot kasvavat merkittävästi, kun taas kulut pienenevät. Mikään ei häiritse virtausta. Nämä järjestelmät kestävät vaativan auto- ja valaistustuotannon luotettavasti. Valmiit levyt syntyvät täysin valmiina tosielämän sovelluksiin, ja ne tukevat täysin sitoutumistamme.
| Tuotteen nimi | Käyttötarkoitus SMT-linjassa |
|---|---|
| SMT -linja | ICT Total Täysautomaattinen SMT Assembly Line. |
| Piirilevykuljetin | Lataa automaattisesti paljaat piirilevyt linjalle. |
| Juotospastatulostin | Tulostaa juotospastan PCB-tyynyille tarkasti. |
| Valitse ja aseta kone | Kiinnittää komponentit PCB-levyihin tarkasti. |
| Reunusta | Sulata juotetta kiinteiden liitosten muodostamiseksi. |
| Aoi -kone | Tarkistaa juotosliitokset ja sijoitusvirheet. |
| SPI kone | Tarkistaa juotospastan korkeuden ja laadun. |
| Asiakkaan menestysvideo
Video esittelee auton tehomoduulien valmistajan jakamassa täydelliset linjansa. Puhtaat laudat tulevat sisään tyhjiökuormaajalla. Juotospasta leviää täydellisesti tulostimen läpi. Sitten JUKI LED Mounter täyttää paikat nopeasti ja tarkasti. Reflow-uunit jähmettävät liitokset tiukasti. AOI tutkii jokaisen yksityiskohdan huolellisesti. Kuljettimet, jäähdytysosat ja puskurit varmistavat jatkuvan liikkeen. DIP-osassa aaltojuotto hallitsee läpireiän komponentteja, räpyttelee levyt uudelleen ja ICT varmistaa toimivuuden. Asiakas kuvailee saumatonta integraatiota minimaalisilla keskeytyksillä. Selkeä kuva vangitsee elegantin virran alusta loppuun. Laatu täyttää jatkuvasti tiukat autoteollisuuden vaatimukset.
| Palvelu ja koulutustuki
ICT tarjoaa perusteellista apua jokaiseen JUKI LED -kiinnikkeeseen. Kokeneet insinöörit saapuvat paikalle asentamaan ja kalibroimaan huolellisesti. Koulutukset opettavat käyttäjille ohjelmoinnin, ylläpidon ja vianmäärityksen tehokkaasti. Etädiagnostiikka ratkaisee ongelmat nopeasti. Määräaikaishuolto säilyttää optimaalisen suorituskyvyn vuosien ajan. Analysoimme kokonaisia linjoja ja suosittelemme hienostuneita kokoonpanoja. Järjestelmäpäivitykset integroituvat sujuvasti. Maailmanlaajuiset toimistot vastaavat nopeasti sijainnista riippumatta. Asiakkaat ylläpitävät jatkuvaa tuotantoa luottavaisin mielin. Kumppanuus alkaa välittömästi ja kestää luotettavasti.
| Asiakaspalaute
Käyttäjät ilmaisevat aitoa tyytyväisyyttä säännöllisesti. He kiittävät insinöörejämme asiantuntevasta ja tehokkaasta avusta asennuksen ja korjauksen aikana. JUKI LED -teline saa kiitosta tasaisesta nopeudesta ja minimaalisista virheistä. Turvallinen pakkaus takaa turvallisen saapumisen maailmanlaajuisesti. Tiedustelut saavat nopeita ja selkeitä vastauksia. Tuki säilyttää läheisyyden etäisyyksillä. Toiminnot jatkuvat pidempään vähemmällä keskeytyksellä. Laitteiston ja palvelun kokonaisarvo vahvistuu jokaisen onnistuneen projektin myötä.
| Sertifikaatit ja standardit
Jokaisella JUKI LED -kiinnikkeellä on kunnioitettu valtakirja. CE-sertifiointi vahvistaa eurooppalaisten turvallisuusstandardien noudattamisen. RoHS vahvistaa ympäristöystävälliset materiaalit. ISO9001 ohjaa tiukkoja laatuprosesseja. Lukuisat patentit suojaavat innovatiivisia pää- ja näkötekniikoita. Nämä erot takaavat asiakkaille työntekijöiden turvallisuuden, ekologisuuden ja kestävän luotettavuuden. Ostokset etenevät täydellä varmuudella maailmanlaajuisten määräysten mukaisesti.
| Tietoa ICT-yrityksestä ja -tehtaasta
ICT:llä on omat tutkimusosastot, jotka kehittävät jatkuvasti edistyksellisiä ratkaisuja. Tuotanto tapahtuu laajoissa, nykyaikaisissa tiloissa, ja kaikkialla on huolelliset tarkastukset. Työvoima kasvaa tasaisesti globaalien toimistojen rinnalla. Palvelu tavoittaa yli 1600 asiakasta 72 maassa kattavien elektroniikkajärjestelmien avulla. Tasainen kasvu kuvastaa jatkuvaa huippuosaamista. Vankka laadunhallinta valvoo jokaista komponenttia. JUKI LED Mounter saapuu täysin valmiina vaativaan päivittäiseen käyttöön. Jatkamme sitoutuneita kumppaneita maailmanlaajuisessa valmistusprosessissa.
