Solder Paste Inspection (SPI) on kriittinen osa nykyaikaista Surface-Mount Technology (SMT) -kokoonpanoa. On kuitenkin tapauksia, joissa SPI ei välttämättä ole tarpeen. Jotkin skenaariot voivat ohittaa tämän automatisoidun tarkastusvaiheen joko pienistä tuotantomääristä, yksinkertaisista suunnitelmista tai erityisistä valmistusprosesseista johtuen. Tässä artikkelissa tarkastellaan tilanteita, joissa SPI:tä ei ehkä vaadita, ja sen ohittamiseen liittyviä kompromisseja.
Pienen volyymin prototyyppien valmistuksessa, jota käytetään usein kerta- tai pienierätuotannossa, juotospasta levitetään manuaalisesti ruiskuilla tai pienillä stensiileillä. Tahnan levittämisen jälkeen lopputuotteen luomiseen käytetään käsijuottamista tai höyryfaasin uudelleenvirtausta. Käyttäjät voivat valvoa ja säätää liitossovellusta reaaliajassa ja korjata mahdolliset epäjohdonmukaisuudet välittömästi. Tämä suora valvonta eliminoi automatisoidun SPI:n tarpeen, jota käytetään yleensä hallitsemaan vaihtelua nopeassa ja suuren volyymin tulostuksessa. Prototyyppien tekemiseen, jossa tahnamäärät ovat pienempiä ja muunnelmat vähemmän kriittisiä, manuaalinen puuttuminen yleensä riittää.
Harrastajille, valmistajille tai pienille insinööritiimeille, jotka tuottavat alle 10 levyä, automaattinen SPI ei usein ole kustannustehokasta tai välttämätöntä. Näihin ajoihin kuuluu tyypillisesti komponenttien manuaalinen sijoittaminen levyille, joissa on käsin painettu tai annosteltu tahna. Visuaaliset tarkastukset suurennuksessa yhdistettynä toimintatestaukseen riittävät yleensä varmistamaan kokoonpanon oikein. Näissä tapauksissa SPI-järjestelmien perustamiseen ja ylläpitoon tarvittava aika ja kustannukset voivat olla paljon suuremmat kuin hyödyt, varsinkin kun työskennellään yksinkertaisten suunnitelmien kanssa.
SPI-järjestelmän asentaminen ja ohjelmointi vaatii paljon aikaa ja investointeja. Tämä on usein perusteltua suurten volyymien ajoissa, joissa automaattisen tarkastuksen edut maksavat itsensä takaisin ajan myötä. Alle 50 levyn ajoissa SPI-järjestelmien kiinteät kustannukset ovat kuitenkin suuremmat kuin mahdolliset säästöt, jotka johtuvat virheiden vähenemisestä. Ilman SPI:tä operaattorit voivat nopeuttaa prototyyppien valmistussyklejä ja alentaa kustannuksia, mikä on erityisen tärkeää toistettaessa suunnitelmia nopeasti tutkimus- ja kehitysvaiheissa.

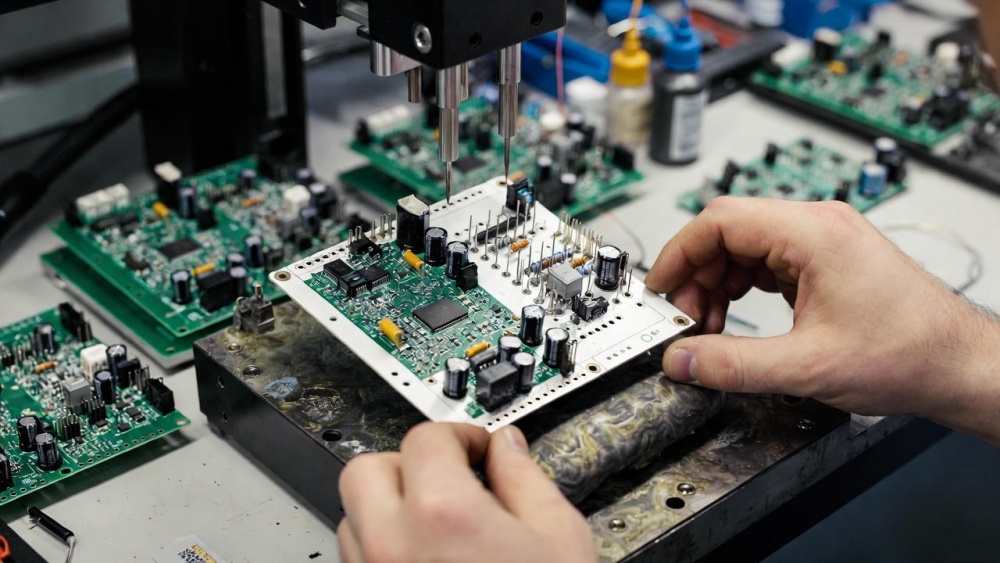

Pelkästään läpireikäkomponentteihin perustuvat levyt eivät vaadi juotospastaa ollenkaan. Sen sijaan komponentit työnnetään pinnoitettuihin reikiin ja juote levitetään aaltojuottamalla tai käsijuottamalla. Koska tahnatulostusprosessia ei ole, SPI:n ei tarvitse tarkastaa tahnamäärää tai kohdistusta. Tämän tyyppisiä levyjä löytyy usein vanhoista malleista tai suuritehoisista sovelluksista, joissa juotosliitosten luotettavuus ei ole yhtä riippuvainen tahnan tarkkuudesta.
Hybridilevyille, joissa yhdistyvät läpireikä- ja pinta-asennustekniikka (SMT), joissa käytetään vain muutamia SMT-komponentteja, manuaalinen tahnan annostelu tai pin-in-paste -menetelmät voivat riittää. Näillä malleilla on alhainen komponenttitiheys, mikä minimoi sillan muodostumisen tai riittämättömän tahnan riskin. Käyttäjät voivat silmämääräisesti tarkastaa tahnaa muutamassa SMT-tyynyssä ennen komponenttien sijoittamista, mikä tekee SPI:stä tarpeetonta.
Vanhemmat mallit, joissa käytetään suurempia pakkauksia (kuten SOIC, 1206 ja suurempia komponentteja) leveämmällä tyynyvälillä, ovat usein anteeksiantavampia liitännän tilavuuden ja kohdistuksen suhteen. Näissä vankoissa asetteluissa on harvoin tulostukseen liittyviä vikoja, vaikka ne koottaisiin käsin. Tällaisissa tapauksissa tahnatulostuksen aiheuttamien virheiden riski on minimaalinen, joten SPI ei ole välttämätön edes vähäisessä tuotannossa.

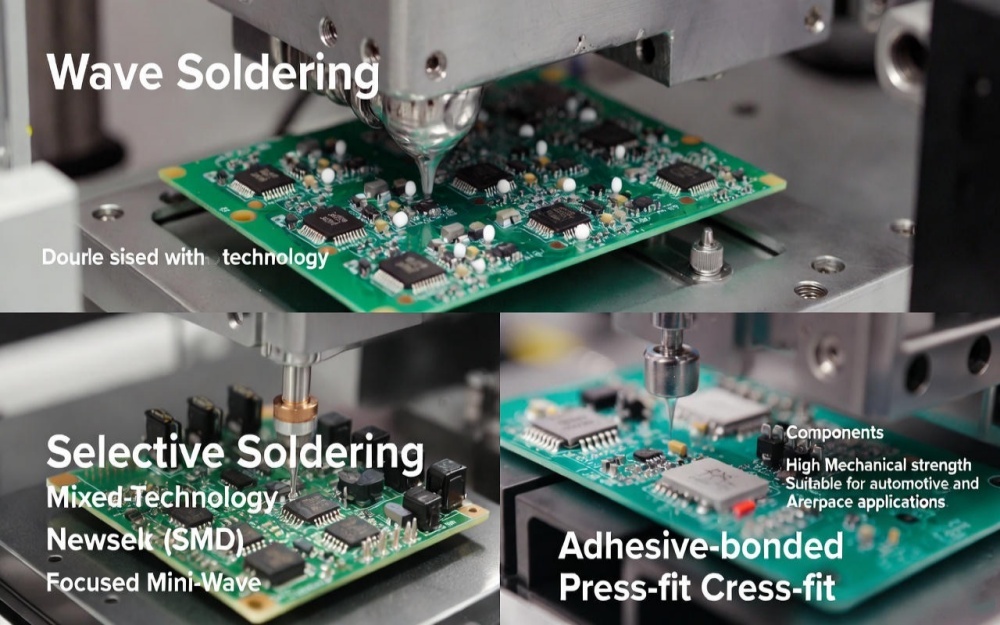

Aaltojuottoa käytetään yleisesti kaksipuolisissa levyissä, joissa pohjapuolen SMT-komponentit juotetaan yläpuolen komponenttien asennuksen jälkeen. Tässä prosessissa liimapisteet pitävät komponentit paikoillaan, ja aalto levittää sulaa juotetta liitoksiin. Koska pohjapuolella ei käytetä juotospastaa, SPI:n ei tarvitse tarkastaa tahnaa, koska tahnaa ei tulosteta.
Selektiivistä juottamista käytetään komponenteille, jotka vaativat tarkkaa juottamista, usein sekatekniikan levyissä, joissa on sekä läpireikä- että SMT-komponentteja. Näissä sovelluksissa juotetta levitetään vain tiettyihin liitoksiin käyttämällä miniaaltoja tai suihkulähteitä, ohittaen tahnatulostuksen tarpeen kokonaan. Tämän seurauksena SPI:tä ei tarvita näissä sovelluksissa.
Korkeaa mekaanista lujuutta ja luotettavuutta vaativissa sovelluksissa, kuten auto- tai ilmailuteollisuudessa, käytetään yleisesti johtavia liimoja tai puristusliitoksia. Nämä menetelmät eivät vaadi juotospastaa ja poistavat siksi SPI:n tarpeen. Näissä tapauksissa liitosten luotettavuus varmistetaan muilla keinoin, ja tahnan vaihteluista johtuvien vikojen riski on mitätön.

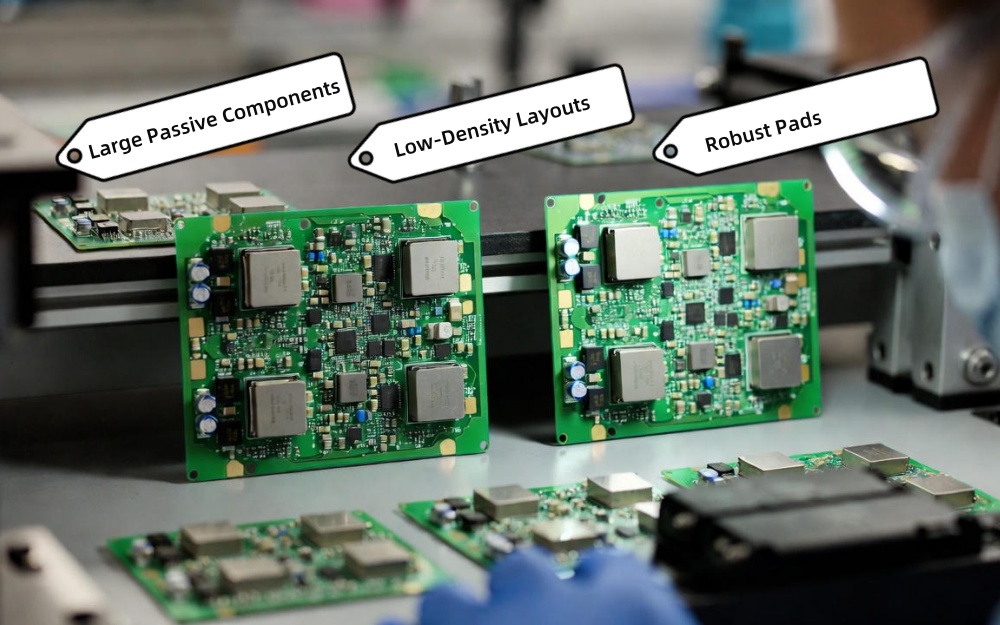

Mallit, jotka koostuvat pääasiassa suurista passiivikomponenteista (1206 tai suurempia), jotka on sijoitettu leveille pehmusteille, ovat luonnostaan anteeksiantavia tahnamuunnelmien suhteen. Manuaalinen tai puoliautomaattinen tulostus ei yleensä aiheuta merkittäviä vikoja, ja liitännän tilavuus- tai kohdistusvirheet eivät todennäköisesti aiheuta toiminnallisia ongelmia. Tämä tekee SPI:stä tarpeetonta näille malleille, jopa pienissä määrin ajoissa.
Alhaiset komponenttitiheydet ja ylisuuret tyynyt tarjoavat laajan prosessiikkunan painopastalle. Pienet vaihtelut tahnan määrässä tai kohdistuksessa eivät yleensä aiheuta aukkoja tai shortseja. Nämä asettelut ovat anteeksiantavia ja mahdollistavat luotettavan kokoonpanon ilman SPI:tä.
Yksinkertaisemmissa levyissä, joissa on matalatiheyksiset komponentit ja leveät tyynyt, käyttäjät voivat tarkastaa juotospastan visuaalisesti sen levittämisen jälkeen. Suurennetut visuaaliset tarkastukset voivat helposti havaita vakavia vikoja, kuten puuttuvan tahnan tai vakavia siltoja. Post-reflow visuaalinen tai toiminnallinen testaus voi antaa lopullisen varmuuden siitä, että kortti toimii oikein, mikä tekee SPI:stä tarpeetonta.
Vaikka SPI:n ohittaminen voi olla hyväksyttävää tietyissä malleissa ja volyymeissä, siihen liittyy havaitsemattomien vikojen riski. Esimerkiksi riittämätön tahnan tilavuus voi johtaa heikkoihin juotosliitoksiin, jotka voivat läpäistä alkuperäiset toimintatestit, mutta epäonnistua myöhemmin rasituksessa. Piilotetut viat, kuten tyynyn pää tai aukot, eivät välttämättä näy paljaalla silmällä, ja ne voidaan havaita vain 3D-mittauksella, jonka SPI tarjoaa.
SPI:n ohittaminen voi lisätä piilevien juotosliitosvikojen riskiä erityisesti erittäin luotettavissa sovelluksissa, kuten lääketieteellisissä laitteissa, ilmailu- tai autoteollisuudessa. Pienetkin riskit voivat vaarantaa kriittisten tuotteiden pitkän aikavälin suorituskyvyn. Näillä aloilla SPI:tä suositellaan varmistamaan, että juotosliitokset täyttävät vaaditut laatustandardit.
Koska rakenteissa on pienemmät komponenttien jaot ja suurempi tiheys, tahnaan liittyvien vikojen riski kasvaa merkittävästi. Alan tiedot osoittavat, että 60–80 % SMT-virheistä liittyy tahnan tulostusongelmiin. Monimutkaisissa rakenteissa SPI:n ohittaminen johtaa usein korkeampiin vikojen määrään ja lisääntyneeseen uudelleenkäsittelyyn. Tämän seurauksena SPI on olennainen laadun varmistamiseksi ja kalliiden virheiden minimoimiseksi myös pienemmissä ajoissa. Kattava opas SPI-koneista ja niiden roolista SMT-linjoissa on SMT-linjan SPI-koneiden täydellinen opas..
Yleisesti ottaen SPI on välttämätön korkealaatuisten juotosliitosten varmistamiseksi nykyaikaisessa SMT-tuotannossa. On kuitenkin olemassa useita skenaarioita, joissa se voidaan ohittaa turvallisesti, kuten erittäin pienimääräinen prototyyppien luominen, reiän läpi kulkevat hallitsevat levyt, ei-reflow-prosessit tai äärimmäisen yksinkertaiset suuren äänenvoimakkuuden mallit. Vaikka SPI:n väliin jättäminen voi vähentää kustannuksia ja nopeuttaa tuotantoa näissä tapauksissa, siihen liittyy myös riskejä, mukaan lukien piilevien vikojen mahdollisuus ja pitkän aikavälin luotettavuusongelmia. Useimmissa nykyaikaisissa SMT-tuotantoympäristöissä, erityisesti monimutkaisissa suunnitelmissa, SPI on arvokas työkalu, joka auttaa parantamaan tuottoa ja vähentämään uudelleentyöstöä.
Kyllä, mutta harvoin. SPI on välttämätön tahnan tilavuuden, korkeuden ja kohdistusongelmien havaitsemiseksi, jotka muodostavat 60–80 % SMT-virheistä. Puhtaita läpireikälevyjä, käsin juotettuja prototyyppejä ja yksinkertaisia suurijakoisia malleja voidaan kuitenkin usein valmistaa ilman SPI:tä.
Vaikka tuotantomäärä on tekijä, levyn monimutkaisuus on tärkeämpää. Pienen volyymin prototyyppien tekeminen ohittaa usein SPI:n, mutta keskimääräinen (50–500 korttia) ja suurivolyymi (> 500 levyä) hyötyy yleensä SPI:stä, varsinkin kun käytetään hienojakoisia komponentteja.
Suurempi monimutkaisuus lisää tahnan tilavuuteen ja kohdistukseen liittyvien vikojen todennäköisyyttä. Hienojakoiset ja tiheät levyt vaativat tarkan tahnan levityksen, mikä tekee SPI:stä välttämättömän. Yksinkertaisilla, suuripituisilla malleilla on laajempi toleranssi, ja ne voivat usein onnistua ilman SPI:tä.
Manuaalinen tarkastus voi havaita vakavia vikoja, kuten tahnan puuttumista tai vakavia siltoja, mutta se ei voi mitata tarkasti pastan tilavuuden pieniä vaihteluita, jotka voivat johtaa piileviin vioihin. Pienen volyymin ajoissa manuaalinen tarkastus yhdistettynä toiminnalliseen testaukseen voi usein riittää ei-kriittisissä sovelluksissa.
Kyllä, vaihtoehtoja ovat ruiskun annostelu silmämääräisin tarkistuksin, pin-in-paste -reflow, johtavat liimat ja ensimmäisen kappaleen korkeus.
