Monissa tehoelektroniikan valmistusprojekteissa SMT-linjapäätöksellä on vain yksi mahdollisuus olla oikeassa. Väärän kokoonpanon seuraukset eivät usein näy heti. Sen sijaan ne ilmaantuvat hiljaa kuukausia tai jopa vuosia myöhemmin – pienenevän tuoton, epävakaan juotteen laadun, lisääntyneen uudelleenkäsittelyn ja kasvavan kentän tuoton vuoksi.
Tästä syystä tehoelektroniikan PCBA:n SMT-tuotantolinjan valinta eroaa olennaisesti kulutuselektroniikan tai viestintätuotteiden linjan valitsemisesta.
Tehoelektroniikan valmistuksessa tavoitteena ei ole saavuttaa suurinta sijoitusnopeutta tai pienintä alkuinvestointia. Todellinen tavoite on rakentaa tuotantojärjestelmä, joka toimii vakaasti lämpörasituksessa, käsittelee raskaita ja suuritehoisia komponentteja ja säilyttää tasaisen laadun tuotteen pitkän elinkaaren ajan.
Tehoelektroniikan piirilevyjä käytetään laajalti teollisuuden teholähteissä, energian varastointijärjestelmissä, moottorikäytöissä, sähköautojen latauslaitteissa, uusiutuvan energian inverttereissä ja teollisuusautomaatiossa. Nämä tuotteet sisältävät tyypillisesti paksuja piirilevyjä, suuria kuparialueita, suuria virtateitä ja teholaitteita, kuten MOSFETit, IGBT:t, muuntajat ja suuret elektrolyyttikondensaattorit. Kaikki juotoksen laadun, lämmönhallinnan tai mekaanisen stabiilisuuden heikkoudet voivat johtaa varhaisiin vioihin, turvallisuusriskeihin tai kalliisiin kenttäpalautuksiin.
Valmistajille, insinööreille ja hankintatiimeille väärän SMT-linjan valinta johtaa usein piilotettuihin pitkän aikavälin kustannuksiin: toistuviin uusiintöihin, epävakaisiin tuotoksiin, prosessien ajautumiseen tai jopa pakkolinjan uudelleensuunnitteluun tuotannon mittakaavassa. Tämä artikkeli tarjoaa käytännöllisen, päätöksentekoon suuntautuvan kehyksen SMT-linjan valitsemiseksi erityisesti tehoelektroniikan PCBA:ta varten. Siinä keskitytään luotettavuuteen, skaalautumiseen ja koko elinkaaren aikaiseen suorituskykyyn lyhyen aikavälin mittareiden sijaan.
Ennen kuin keskustelemme laitevalinnasta, on tärkeää ymmärtää, miksi tehoelektroniikka PCBA asettaa korkeampia vaatimuksia SMT-tuotantolinjoille kuin tyypilliset elektroniikkatuotteet.
Tehoelektroniikkalevyissä käytetään yleensä 2,0–3,2 mm:n tai suurempia piirilevyjä, usein yhdistettynä raskaisiin kuparikerroksiin. Nämä ominaisuudet vaikuttavat merkittävästi lämmönsiirtoon uudelleenvirtausjuottamisen aikana. Ohuisiin kuluttajapiirilevyihin verrattuna paksut levyt lämpenevät hitaammin ja jäähtyvät vähemmän tasaisesti, mikä lisää juotteen riittämättömän kastumisen, kylmien liitosten tai liiallisten lämpögradientien riskiä.
Toisin kuin mobiili- tai IoT-tuotteet, joita hallitsevat pienet sirukomponentit, tehoelektroniikan PCBA:t sisältävät suuria paketteja, kuten DPAK, TO-sarjan laitteita, tehomoduuleja, muuntajia ja korkeita kondensaattoreita. Nämä komponentit tuovat haasteita poiminta-ja-paikan vakaudelle, suuttimien valinnalle, sijoitustarkkuudelle ja sijoituksen jälkeiselle liikkeelle ennen juotteen jähmettymistä.
Tehoelektroniikkatuotteet on usein suunniteltu jatkuvaan käyttöön yli 5–10 vuoden ajan. Tämä tarkoittaa, että juotosliitoksen luotettavuus, lämmönkestävyys ja pitkäaikainen prosessin johdonmukaisuus ovat paljon kriittisempiä kuin lyhyen aikavälin suorituskyky. Pienestä SMT-prosessista, joka vaikuttaa hyväksyttävältä alkutuotannon aikana, voi ajan myötä tulla vakava vastuu.
Monet tehoelektroniikan PCBA:t vaativat SMT- ja THT-prosessien yhdistelmän. Suuret muuntajat, suurvirtaliittimet ja mekaaniset komponentit asennetaan usein SMT:n uudelleenvirtauksen jälkeen, mikä tekee varhaisesta linjajärjestelyn suunnittelusta ja prosessien integroinnista välttämätöntä.
Tehoelektroniikassa SMT:n
tehoelektroniikassa SMT:ssä ei ole kyse nopeudesta. Kyse on prosessin vakaudesta, lämmönhallinnasta ja pitkän aikavälin luotettavuudesta. Tästä syystä järjestelmätason prosessisuunnittelulla on enemmän merkitystä kuin yksittäisten koneiden spesifikaatioilla.

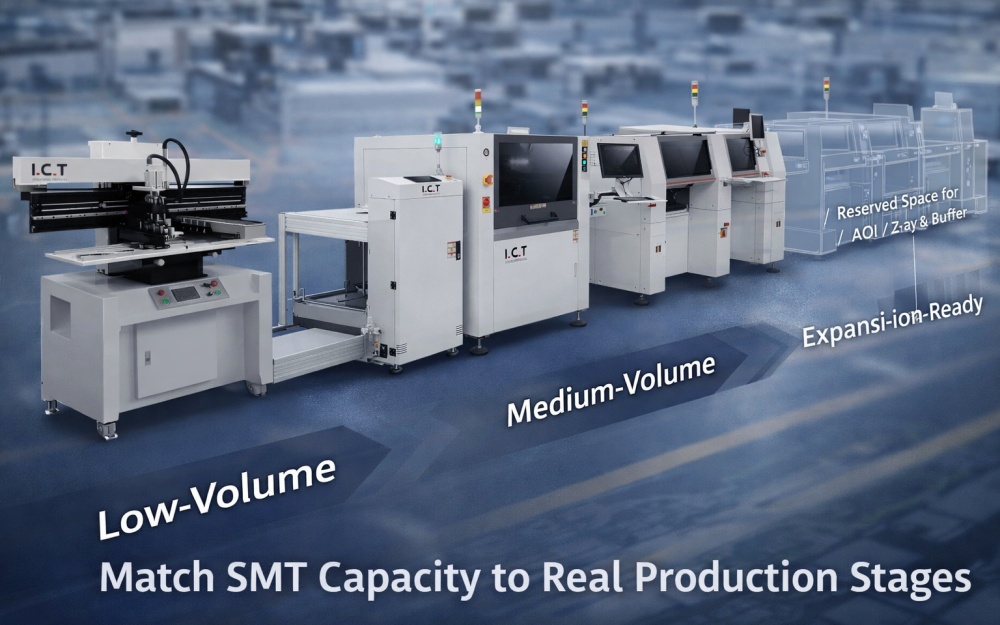

Yksi yleisimmistä virheistä SMT-linjan valinnassa on laitteiden valinta vain maksiminimellisnopeuden perusteella todellisten tuotantotarpeiden sijaan.
T&K-keskuksille, startup-yrityksille tai pienissä erissä räätälöityjä tehoelektroniikkatuotteita valmistaville valmistajille joustavuus on tärkeämpää kuin automaation taso. Säännölliset tuotemuutokset, manuaaliset toimenpiteet ja tekniset säädöt ovat normaaleja.
Suositellut ominaisuudet:
Puoliautomaattinen tai modulaarinen SMT-linja
Helppo ohjelman vaihto ja asennus
Vahva tekninen saavutettavuus
Pienemmät pääomasijoitukset selkeillä päivityspoluilla
Tämän tyyppinen kokoonpano tukee nopeaa iteraatiota ilman, että valmistaja lukittuu liian suuriin laitteisiin, jotka jäävät vajaakäyttöiseksi.
Monet tehoelektroniikan valmistajat toimivat ensisijaisesti keskisuurilla volyymialueilla, kuten teollisuuden teholähteissä tai energian varastoinnin ohjauskorteissa. Tässä skenaariossa vakaus, sadon tasaisuus ja ennustettava tulos ovat paljon tärkeämpiä kuin huippusijoitusnopeus.
Suositellut ominaisuudet:
Täysin automaattinen inline SMT-linja
Tasapainoinen sijoitusnopeus ja -tarkkuus
Vakaa reflow lämpöteho
Inline-tarkastus prosessin hallintaa varten
Nopeasti kasvaville aloille, kuten sähköautojen infrastruktuuriin tai uusiutuvaan energiaan, tulevien valmistajien on suunniteltava tulevaa laajentumista. SMT-linjan valitseminen ilman skaalautuvuutta johtaa usein kalliisiin uudelleensuunnitteluihin ja tuotantokatkoihin myöhemmin.
Suositellut ominaisuudet:
Modulaarinen linjasuunnittelu
Varattu tila AOI-, röntgen- ja puskuriasemille
Standardoidut mekaaniset ja ohjelmistoliitännät
Tietojen yhteensopivuus linjatason integrointia varten
Tehoelektroniikan SMT:n tärkeimmät ominaisuudet:
SMT-kapasiteetin tulisi vastata todellisia tuotantovaiheita, ei optimistisia ennusteita. Tässä ratkaisutason linjasuunnittelu tuottaa paljon enemmän arvoa kuin koneiden yksittäinen hankinta.

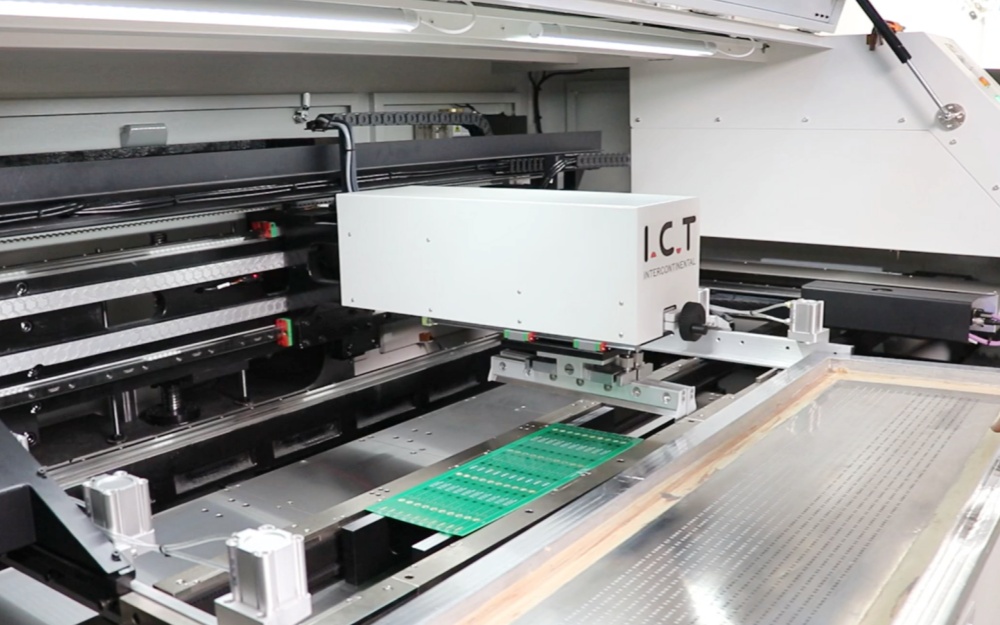

Tehoelektroniikan SMT:ssä juotospastatulostus vaikuttaa suhteettomasti lopputuotteen luotettavuuteen. Suuret tyynyt, paksut laudat ja suuri lämpömassa vahvistavat tässä vaiheessa esiintyviä epäjohdonmukaisuuksia.
Paksut piirilevyt vaativat vahvoja ja joustavia tukijärjestelmiä tulostuksen aikana. Riittämätön tuki voi johtaa levyn taipumiseen, epätasaiseen tahnan kertymiseen ja stensiilin ja tyynyjen väliseen kohdistusvirheeseen.
Tärkeimmät huomiot:
Jäykkä tulostinalusta
Joustavat ja säädettävät piirilevyn tukinastat
Vakaa stensiilikiinnitys ja kohdistus
Teholaitteet käyttävät usein suuria juotostyynyjä, jotka ovat erittäin herkkiä tahnan tilavuuden vaihtelulle. Liiallinen tahna lisää irtoamisriskiä, kun taas riittämätön tahna heikentää nivelen lujuutta. Vakaa ja toistettava tulostusprosessi on yksi tehokkaimmista tavoista vähentää loppupään virheitä ja uudelleenkäsittelyä.
Tehoelektroniikassa SMT:
Tulostuksen vakaus on paljon tärkeämpää kuin tulostusnopeus.

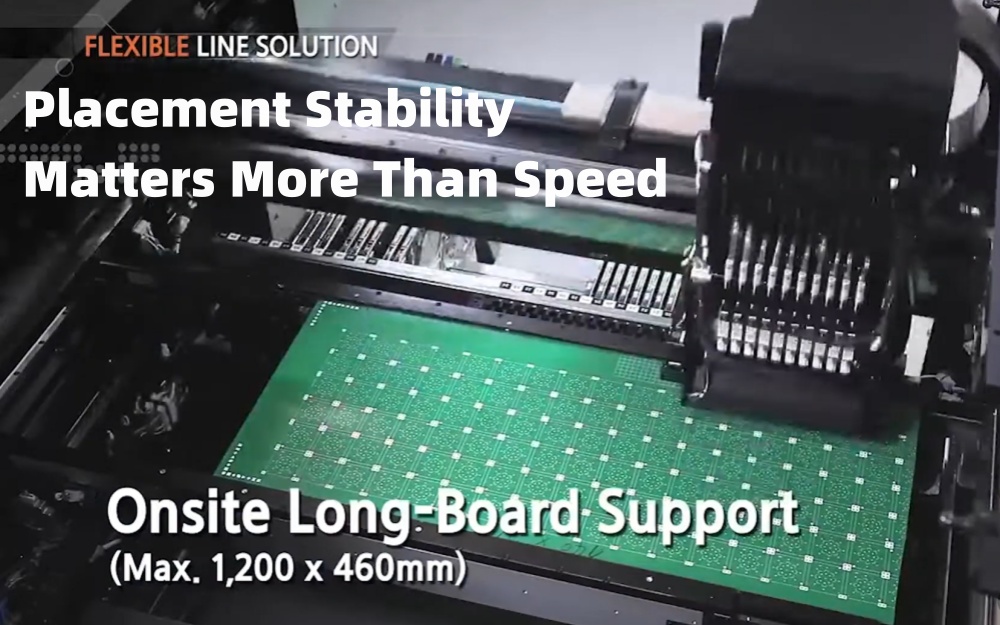

Tehoelektroniikan PCBA: n keräilykoneiden on asetettava etusijalle sijoituksen vakaus ja komponenttien käsittelykyky eikä enimmäiskomponenttien tunnissa.
Sijoitusjärjestelmän tulisi tukea:
Suuren kuormituksen suuttimet
Vakaa nouto epäsäännöllisille pakkauksille
Hallittu sijoitusvoima
Minimaalinen tärinä liikkeen aikana
Tehoelektroniikan PCBA:t yhdistävät usein hienojakoisia komponentteja suuriin teholaitteisiin. Sijoitusjärjestelmän tulee käsitellä tätä monimuotoisuutta ilman toistuvia manuaalisia säätöjä tai prosessin kompromisseja.
Joustavat syöttölaitteiden kokoonpanot ja intuitiivinen ohjelmointi vähentävät merkittävästi suunnittelutyötä ja asennusvirheriskiä.
Tehoelektroniikka SMT:n tärkeimmät ominaisuudet:
Hieman hitaampi mutta vakaampi sijoitusprosessi tuottaa lähes aina korkeamman pitkän aikavälin tuoton.

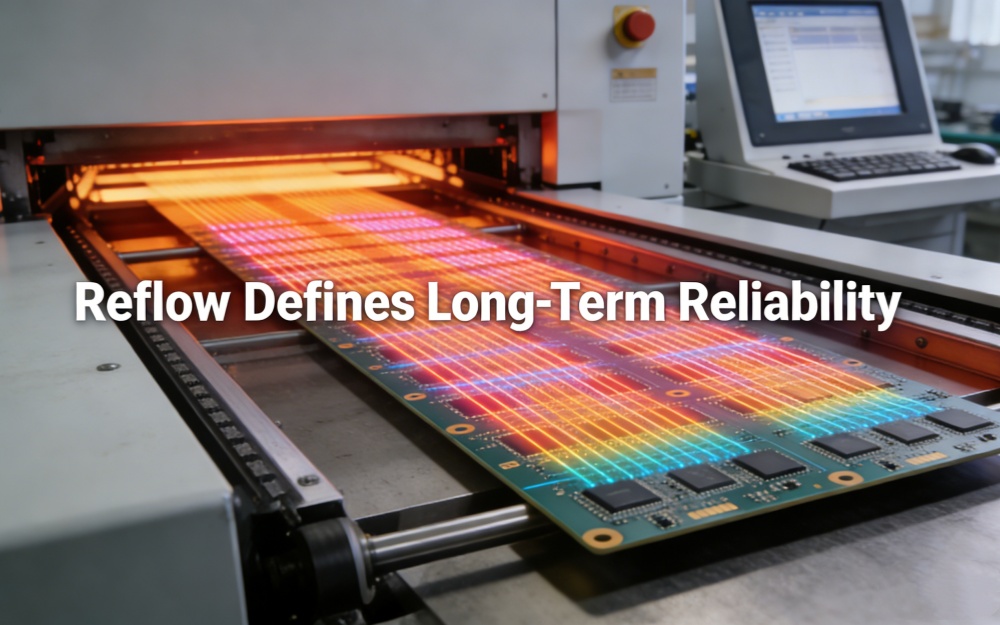

Tehoelektroniikan SMT:ssä reflow-juotto on usein yksittäinen aliarvioitu riskitekijä linjasuunnittelussa.
Linjat voivat läpäistä ensimmäiset hyväksyntätestit, mutta kärsivät myöhemmin epävakaista tyhjiömääristä tai epäjohdonmukaisesta juotteen laadusta. Monissa tapauksissa perimmäinen syy ei ole materiaalit tai komponentit, vaan riittämätön lämpömarginaali reflow-prosessin suunnittelussa.
Paksut levyt ja suuret komponentit vaativat vahvan ja tasaisen lämmönsiirron.
Keskeiset vaatimukset:
Useita lämmitysalueita
Vahva lämpökompensointikyky
Vakaa ilmavirran muotoilu
Toistettava lämpötilansäätö pitkillä tuotantoajoilla
Tarkka ja toistettava lämpötilaprofilointi varmistaa, että juotosliitokset täyttävät luotettavuusvaatimukset eri levymalleissa ja tuotantoerissä.
Suuritehoisissa juotosliitoksissa hapettuminen ja ontelot vaikuttavat merkittävästi lämmönjohtavuuteen ja sähköiseen suorituskykyyn. Optimoidut lämpöprofiilit ja tarvittaessa kontrolloidut ilmakehät auttavat vähentämään näitä riskejä.
Tehoelektroniikkaan SMT:n avaintekijä:
Reflow-suorituskyky määrittää pitkälti tuotteen pitkän aikavälin luotettavuuden.

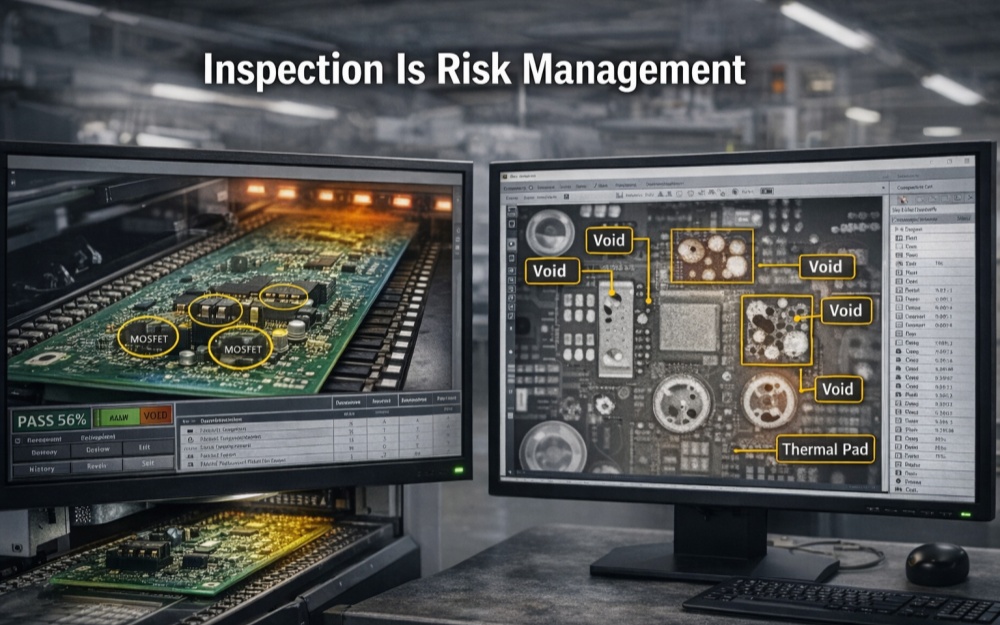

Tarkastus ei ole valinnainen tehoelektroniikan SMT:ssä – se on riskinhallintatyökalu.
SPI havaitsee tulostusongelmat ennen kuin ne leviävät koko linjalle, mikä vähentää merkittävästi uudelleenkäsittelyä ja romua.
AOI tunnistaa sijoitusvirheet, napaisuusongelmat ja näkyvät juotosvirheet. Tehoelektroniikan tarkastusstrategian tulisi keskittyä korkean riskin alueisiin sen sijaan, että pyrittäisiin vain täyttämään kattavuus.
Röntgentutkimus on erityisen arvokasta havaittaessa aukkoja ja piilotettuja juotosvikoja teholaitteissa ja suurissa lämpötyynyissä.
Tehoelektroniikka SMT:n tärkeimmät tiedot:
Tarkastuslaitteet tulee sijoittaa paikkaan, jossa ne vähentävät eniten riskejä.

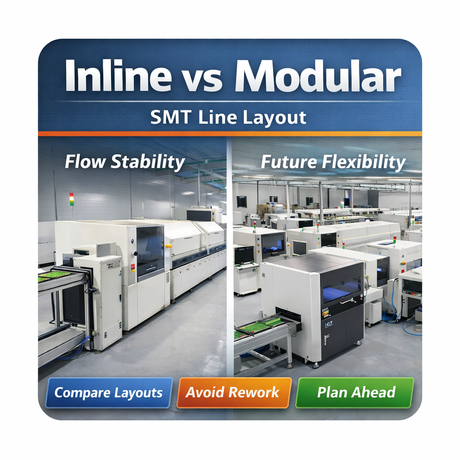

Linjasijoittelupäätöksillä on usein suurempi pitkän aikavälin vaikutus kuin yksittäisillä laitemerkeillä.
Hyvin suunnitellun tehoelektroniikan SMT-linjan pitäisi mahdollistaa:
Helppo pääsy huoltoon
Prosessin puskurointi
Tulevat tarkastukset tai prosessin lisäykset
SMT:n jälkeisten THT-prosessien varhainen suunnittelu välttää pullonkaulat ja tehottomat materiaalivirrat myöhemmin.
Tehoelektroniikassa SMT:n avain:
Hyvin suunniteltu asettelu suojaa pitkän aikavälin tuotannon vakautta ja päivitysjoustavuutta.
SMT-linjojen arvioiminen puhtaasti ostohinnan perusteella johtaa usein korkeampiin pitkän aikavälin kustannuksiin.
TCO:n tulee sisältää:
Huolto ja varaosat
Energiankulutus
Koulutus ja tekninen tuki
Sadon vakaus ajan myötä
Modulaariset ja skaalautuvat mallit suojaavat investointeja sallimalla asteittaiset päivitykset täyden linjan vaihtamisen sijaan.
Tehoelektroniikkaan SMT:n tärkein ominaisuus:
Taloudellisin SMT-sarja on se, joka pysyy tuottavana ja vakaana koko elinkaarensa ajan.
Parhaatkin laitteet voivat epäonnistua, jos toimittajan tuki ei ole riittävää.
Tärkeimmät arviointikriteerit:
Kokemusta tehoelektroniikan sovelluksista
Teknisen tuen ja koulutuksen saatavuus
Todistetut asennus- ja käyttöönottoprosessit
Selkeä palveluvastausrakenne
Tehoelektroniikassa SMT:n tärkeimmät ominaisuudet:
Toimittajan kyky on yhtä tärkeä kuin koneen kyky monimutkaisissa ja erittäin luotettavissa sovelluksissa.
SMT-linjan valitseminen tehoelektroniikan PCBA:lle ei ole yksinkertainen laitehankinta. Se on strateginen valmistuspäätös, joka vaikuttaa tuotteen luotettavuuteen, toiminnan vakauteen ja tulevaisuuden skaalautumiseen.
Useimmille valmistajille todellinen haaste ei ole koneiden ostaminen, vaan tuotteen ominaisuuksien – kuten lämpömassan, komponenttien sekoituksen ja luotettavuustavoitteiden – muuntaminen vakaaksi, skaalautuvaksi tuotantojärjestelmäksi.
Hyvin suunniteltu tehoelektroniikan SMT-linja ei tavoittele maksiminopeutta. Se tarjoaa tasaisen suorituskyvyn vaativissa olosuhteissa vuodesta toiseen.
Ennen investointien viimeistelyä jäsennellyn teknisen katsauksen tekeminen – joka kattaa tuotteen lämpökäyttäytymisen, komponenttien yhdistelmän ja pitkän aikavälin laajennusrajoitukset – voi vähentää merkittävästi toimintariskiä ja suojata tuotteen laatua koko elinkaaren ajan.
Joissakin tapauksissa osittainen sopeutuminen on mahdollista, mutta se on harvoin optimaalinen. Kulutuselektroniikan SMT-linjat on tyypillisesti optimoitu ohuille levyille, pienille komponenteille ja suurelle sijoitusnopeudelle. Tehoelektroniikan PCBA:t tuovat käyttöön paksumpia levyjä, suuremman lämpömassan ja raskaampia komponentteja, jotka usein ylittävät kuluttajille suunnattujen linjojen mekaaniset ja lämpömarginaalit. Tällaisten linjojen mukauttaminen voi johtaa epävakaisiin prosesseihin ja suurempaan pitkän aikavälin riskiin.
Reflow-näkökohdat tulisi ottaa mukaan jo suunnitteluvaiheessa. Levyn paksuus, kuparin paino, komponenttien lämpömassa ja juotosliitosten luotettavuustavoitteet vaikuttavat suoraan reflow-uunien valintaan ja linjan asetteluun. Reflown käsitteleminen alavirran yksityiskohtana johtaa usein riittämättömään lämpömarginaaliin, jota on vaikea korjata myöhemmin.
Ei aina. Vaikka typpi- tai tyhjiövirtaus voi vähentää hapettumista ja tyhjenemistä tietyissä suuritehoisissa sovelluksissa, monet tehoelektroniikan PCBA-laitteet voivat saavuttaa hyväksyttävän luotettavuuden hyvin suunnitelluilla ilman uudelleenvirtausprofiileilla. Päätöksen tulisi perustua lämpötyynyn kokoon, tyhjennystoleranssiin ja luotettavuusvaatimuksiin oletusoletusten sijaan.
Tarkastuksen tulee olla riskilähtöistä eikä kattavuuslähtöistä. Suuren riskin juotosliitokset – kuten teholaitteet, lämpötyynyt ja suurvirtareitit – hyötyvät eniten syvemmästä tarkastuksesta, mukaan lukien tarvittaessa röntgenkuvauksesta. Maksimitarkastuksen soveltaminen jokaiseen komponenttiin pidentää usein sykliaikaa ilman, että riski pienenee.
Yleisiä indikaattoreita ovat epäjohdonmukaiset tyhjät määrät, herkkyys pienille profiilin muutoksille, tuottovaihtelut vuorojen välillä ja juotosliitosvirheet, jotka ilmenevät pitkittyneen tuotannon jälkeen alkuperäisten kokeiden sijaan. Nämä oireet viittaavat usein marginaaliseen takaisinvirtauskapasiteettiin tai ilmavirran rajoituksiin.
Tietojen jäljitettävyydestä tulee yhä tärkeämpää tehoelektroniikkatuotteiden siirtyessä säänneltyihin tai turvallisuuskriittisiin sovelluksiin. Keskeisten prosessiparametrien, kuten tulostuslaadun, sijoittelun tarkkuuden ja uudelleenjuoksuprofiilien, tallentaminen auttaa tunnistamaan perimmäiset syyt ongelmien ilmetessä ja tukee pitkän aikavälin prosessinhallintaa ja asiakastarkastuksia.
Kyllä. Vaikka nykyiset volyymit ovat vakaat, tehoelektroniikan tuotevalikoimat kehittyvät usein kohti korkeampaa tehotiheyttä tai tiukempia luotettavuusvaatimuksia. Fyysisen tilan ja järjestelmän yhteensopivuuden varaaminen tulevia tarkastuksia, puskurointia tai prosessipäivityksiä varten vähentää merkittävästi häiriö- ja uudelleeninvestointiriskiä.
