SMT-tuotantolinjan konfigurointiopas eri tehdaskokoille

Oikean SMT-tuotantolinjakokoonpanon valitseminen on yksi elektroniikkavalmistajan kriittisimmistä päätöksistä. Hyvin sovitettu SMT-linja voi parantaa tuottavuutta, varmistaa vakaan laadun ja tukea pitkän aikavälin kasvua. Toisaalta yhteensopimaton kokoonpano johtaa usein hukkaan tehtyihin investointeihin, tuotannon pullonkauloihin tai kalliisiin päivityksiin myöhemmin.

Yksi avaintekijä, joka usein aliarvioitiin, on tehtaan koko. Eri tehdaskooilla on hyvin erilaisia ​​tuotantotavoitteita, rajoituksia ja riskiprofiileja. Tämä opas selittää, kuinka SMT-tuotantolinjakokoonpanot tulisi suunnitella pienille, keskisuurille ja suurille tehtaille ja mihin asiakkaiden tulisi keskittyä kussakin vaiheessa.

Miksi tehdaskoolla on väliä SMT-linjan kokoonpanossa?

SMT-tuotantolinjat eivät ole 'yhden koon' ratkaisuja. Optimaalinen kokoonpano riippuu suuresti siitä, miten tehdas toimii tänään ja miten se aikoo kasvaa tulevaisuudessa.

Tehdaskoko vaikuttaa:

• Tuotantomäärä- ja taktiaikavaatimukset

• Tuotevalikoima ja vaihtotiheys

• Työvoiman saatavuus ja ammattitaito

• Budjetin joustavuus ja sijoitetun pääoman tuotto-odotukset

Näiden erojen huomiotta jättäminen johtaa usein ylimääritettyihin linjoihin, joita ei käytetä, tai edullisiin linjoihin, jotka eivät pysty vastaamaan tulevaan kysyntään. Tehdassi sijainnin ymmärtäminen on ensimmäinen askel kohti järkevää SMT-linjainvestointia.

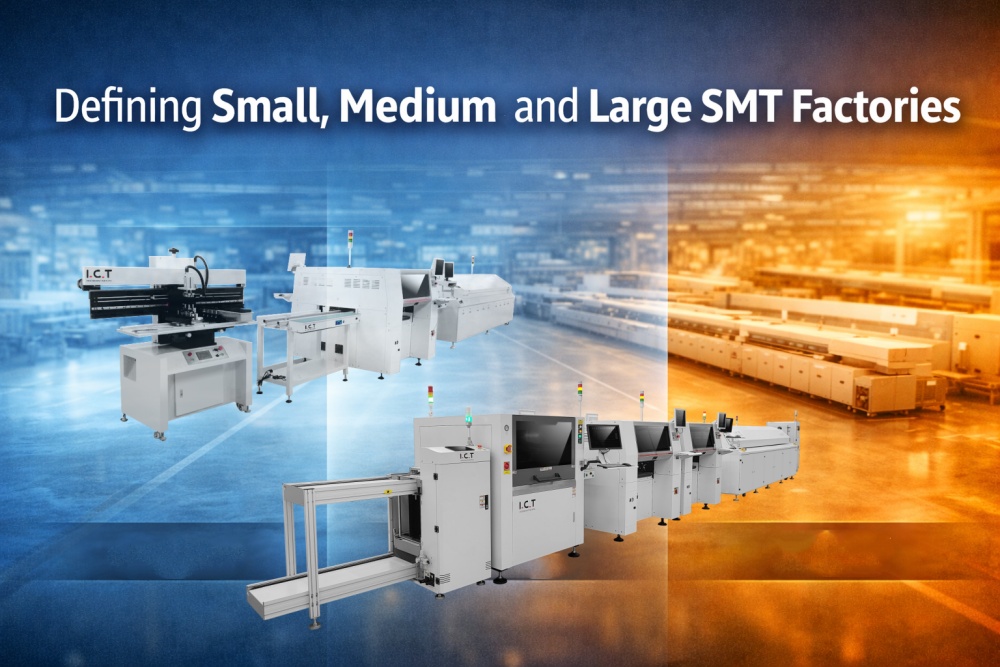

Kuinka määritellä pienet, keskisuuret ja suuret SMT-tehtaat?

Epämääräisten tarrojen käyttämisen sijaan on käytännöllisempää määrittää tehtaan koko käyttämällä toimintailmaisimia:

Pienet tehtaat

• Pienet tai kohtalaiset tuotantomäärät

• Laaja tuotevalikoima, pienet eräkoot

• Monissa tapauksissa yhden vuoron toiminta

• Rajoitettu suunnittelu- ja huoltotiimi

Keskikokoiset tehtaat

• Vakaa ja kasvava tuotannon kysyntä

• Useita tuotemalleja säännöllisillä vaihdoilla

• Yhdestä kahteen vuoroa päivässä

• Omistautuneet prosessi- ja laatuinsinöörit

Suuret tehtaat

• Suuri volyymi, jatkuva tuotanto

• Vähemmän tuotetyyppejä, mutta suuri teho mallia kohti

• Monivuoro tai 24/7-käyttö

• Vahva automaatio, laatu ja IT-infrastruktuuri

Kun tehdas tunnistaa selkeästi luokkansa, SMT-linjan konfigurointipäätöksistä tulee paljon loogisempia ja kustannustehokkaampia.

SMT-linjan konfigurointi pienimuotoisille tehtaille

Tämän kokoisten tehtaiden pääpaino tulee välttää yliinvestointeja ja säilyttää samalla tilaa asteittaisille päivityksille.

Pienillä tehtailla on tyypillisesti seuraavat ominaisuudet:

• Pienempi tuotantomäärä (esim. 500-1000 PCB:n päivittäinen tuotanto)

• Rajoitettu budjetti

• Joustavuuden ja tuotteiden monipuolisuuden kysyntä on suuri

Pienissä tehtaissa SMT-kokoonpanon on tasapainotettava tehokkuus ja kustannusten hallinta painottaen monitoimilaitteita.

Suositellut varusteet:

1. Poimi ja aseta kone : Valitse keskitason malli, kuten JUKI 2030 tai Panasonic NPM-W2 , joiden CPH (komponentteja tunnissa) on noin 10 000–15 000, ja se sopii pieniin eriin.

2. Reflow Oven : Valitse 8-alueinen reflow-uuni, kuten Heller 1707EX, ICT-Lyra622, joka pystyy käsittelemään tavallisia LED-valojen ja kulutuselektroniikkakomponenttien juotosprosesseja.

3. Automaattinen optinen tarkastus (AOI) : Fuji NXT AOI， ICT-V8 on kustannustehokas valinta, joka tarjoaa kunnollisen tarkkuuden tarkastukseen ylittämättä budjettia.

4. Silkkitulostin : DEK Horizon 03iX , ICT-4034 tarjoaa tarkan vetolastan paineenhallinnan ja automaattisen puhdistuksen, joten se on erinomainen valinta pienimuotoisiin kokoonpanoihin.

Asetusehdotukset:

• Automaatio: Lisää automaattisia syöttölaitteiden vaihtokoneita tuotantonopeuden parantamiseksi ja manuaalisen työn vähentämiseksi.

• Henkilökunnan koulutus: Varmista, että vähintään kaksi käyttäjää on koulutettu koneen käyttöön ja perushuoltoon.

• Asettelun optimointi: Harkitse U-muotoista asettelua materiaalinkäsittelyn ja varastointialueiden minimoimiseksi.

SMT-linjan konfigurointi keskikokoisille tehtaille

Keskikokoiset tehtaat tuottavat tyypillisesti 1000-5000 piirilevyä päivässä, ja niillä on usein vankka automaatiopohja ja joustavampi budjetti lisäinvestointien tukemiseksi.

Suositellut varusteet:

1. Poimi ja aseta kone : Valitse mallit, kuten JUKI RS-1R tai Samsung SM471 , joiden CPH on 20–30 000 ja jotka sopivat keski- tai korkeatiheyksisten piirilevyjen tuotantoon.

2. Reflow-uuni : Valitse 10-vyöhykkeinen reflow-uuni, kuten Heller 1913EX tai I.CT-L10, joka tarjoaa tarkat lämpötilansäätöjärjestelmät monimutkaisiin juotosprosesseihin (esim. typen uudelleenvirtausjuotto).

3. Automaattinen optinen tarkastus (AOI) : Laadukkaampaa valvontaa varten harkitse Koh Young Zenith 3D AOI -järjestelmää, joka tarjoaa yksityiskohtaiset tarkastusominaisuudet.

4. Juotospastan tarkastus (SPI) : Koh Young- tai I.CT-S400 SPI -järjestelmä voi seurata juotospastan paksuutta ja sakeutta reaaliajassa tulostusprosessin aikana.

Asetusehdotukset:

• Lisääntynyt automaatio : Sisällytä automaattiset materiaalinkäsittelyjärjestelmät manuaalisten toimenpiteiden vähentämiseksi.

• Tuotantolinjan asettelu : Lineaarinen asettelu varmistaa tasaisen materiaalivirran ja minimaalisen ajanhukan.

• Laadunvalvonta : Lisää SPI+AOI jatkuvat tarkastusjärjestelmät varmistaaksesi, että korkeat laatustandardit säilyvät kaikissa tuotantovaiheissa.

SMT-linjan konfigurointi suurille tehtaille

Suurilla tehtailla on tyypillisesti erittäin korkeat tuotantomäärät, usein yli 5000 PCB:tä päivässä, ja niillä on varaa investoida laajempaan laitevalikoimaan. Nämä tehtaat pyrkivät maksimaaliseen automaatioon ja suureen kapasiteettiin, yleensä useilla tuotantolinjoilla.

Suositellut varusteet:

1. Poimi ja aseta kone : Huippuluokan mallit, kuten JUKI RS-7R tai Fuji NXT III, joiden CPH on yli 40 000, sopivat täydellisesti suuren mittakaavan tuotantoon.

2. Reflow-uuni : Valitse 12-alueinen reflow-uuni, kuten I.CT-L12 tai Heller 1917EX, joka sopii erilaisiin juotosprosesseihin ja suuritiheyksisiin levyihin.

3. Automaattinen optinen tarkastus (AOI) : Koh Young Zenith tai I.CT-5146 3D AOI on ihanteellinen suurille tehtaille, ja se tarjoaa edistyneet 3D-tarkastusominaisuudet.

4. Silkkitulostin : Korkean tarkkuuden tulostimet, kuten DEK Horizon 03iX, ICT-5151, sopivat suuriin tuotantomääriin ja varmistavat yhtenäisen juotospastan levityksen.

Asetusehdotukset:

• Täysi automaatio: Varmista, että koko tuotantolinja on automatisoitu, mukaan lukien automaattinen syöttölaitteen vaihto ja robottimateriaalinkäsittelyjärjestelmät.

• Prosessin optimointi: Mukauta reflow-uunin lämpötilaprofiilit ja poiminta- ja paikka-ohjelmat eri tuotetyyppeihin sopiviksi, mikä varmistaa tuotannon joustavuuden.

• Tietojen palaute: Asenna reaaliaikaiset valvontajärjestelmät laitteiden suorituskyvyn seuraamiseksi ja mahdollisten vikojen ennakoimiseksi.

Yleisiä virheitä valittaessa SMT-linjoja tehdaskoon mukaan

Monet SMT-linjaprojektit eivät tuota odotettuja tuloksia vältettävissä olevien virheiden vuoksi. Yleisimpiä ovat:

• Laitteiden valinta perustuu vain maksimimäärittelyihin todellisten tarpeiden sijaan

• Lyhyen aikavälin tuotannon kasvun yliarviointi

• Vaihtoajan ja toiminnan monimutkaisuuden huomioiminen

• Prosessien tuen ja koulutuksen tärkeyden aliarviointi

Nämä virheet johtuvat usein siitä, että SMT-linjan konfiguraatiota käsitellään ostoslistana tuotantojärjestelmän suunnittelutehtävän sijaan.

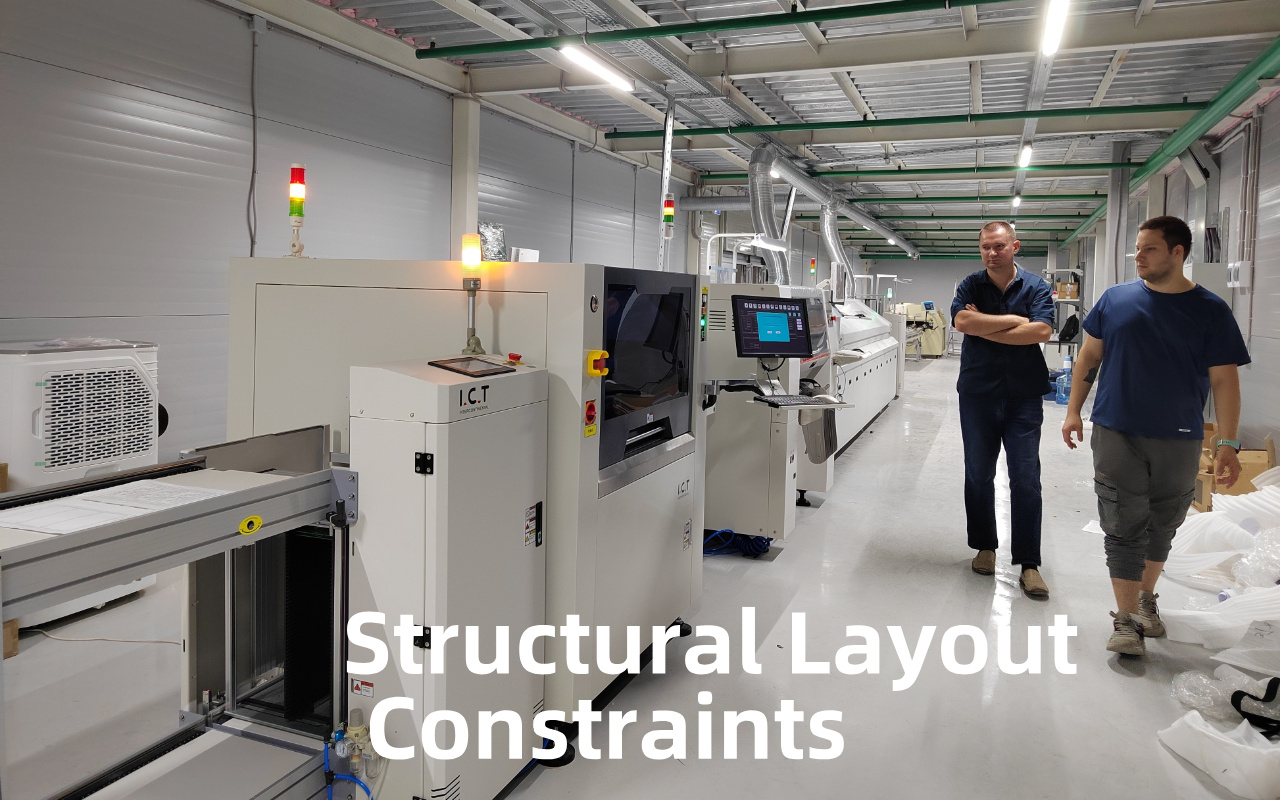

Kuinka suunnitella tulevaa laajentumista ensimmäisestä päivästä alkaen

Pienetkin tehtaat ajattelevat tulevaa kasvua. Tärkeintä ei ole ostaa kaikkea etukäteen, vaan suunnitella linja laajentumista silmällä pitäen.

Käytännön laajennusstrategioita ovat mm.

• Varataan asettelutila lisälaitteille

• Modulaarisilla päivityspoluilla varustettujen koneiden valitseminen

• Liitäntöjen standardointi tulevaa automaatiota varten

Hyvin suunniteltu SMT-linja antaa tehtaalle mahdollisuuden skaalata tuotantoa askel askeleelta ilman olemassa olevia investointeja. Tämä lähestymistapa vähentää riskejä ja pitää investoinnit linjassa liiketoiminnan todellisen kasvun kanssa.

Yleisiä sudenkuoppia ja parannusehdotuksia

1. Tuotevalikoiman laiminlyöminen: Monet valmistajat keskittyvät vain yhden tuotetyypin tuotantoon ja jättävät huomiotta valmistettavien tuotteiden monimuotoisuuden. Erityyppisillä elektroniikkatuotteilla (esim. LED, autoelektroniikka, lääketieteellinen elektroniikka) on erilaiset laitevaatimukset. Tuotantolinja tulee konfiguroida todellisen tuotevalikoiman mukaan.

2. Liiallinen yhteensopivuus yhteen laitemerkkiin: Vaikka tuotemerkillä on väliä, on tärkeämpää keskittyä laitteiden yhteensopivuuteen. Usean tuotemerkin yhdistelmä voi tarjota joustavampia ratkaisuja erilaisiin tarpeisiin.

3. Yliautomaatio: Kaikkien prosessien ei tarvitse olla täysin automatisoituja. Jotkut vaiheet (esim. kokoonpano, tarkastus) hyötyvät ihmisen ja koneen välisestä yhteistyöstä, mikä voi parantaa tehokkuutta ja pitää kustannukset alhaisina.

Viimeisiä ajatuksia

SMT-tuotantolinjaa valittaessa on tärkeää huomioida laitespesifikaatioiden lisäksi myös tehtaan todellinen koko, tuotantovirta, tuotetyypit ja automaatiotarpeet. Pienillä, keskisuurilla ja suurilla tehtailla on kaikilla eri prioriteetit tuotantolinjojen konfiguroinnissa. Hyvin räätälöity kokoonpano voi maksimoida tuotannon tehokkuuden ja tuotteiden laadun.

Ammattimainen SMT-ratkaisujen toimittaja ei aloita laitesuosituksista. Sen sijaan he aloittavat ymmärtämällä tuotantotavoitteet, rajoitteet ja kasvusuunnitelmat. Tämä lähestymistapa johtaa ratkaisuihin, jotka ovat käytännöllisiä, skaalautuvia ja kestäviä ajan mittaan.

Jos olet edelleen epävarma SMT-tuotantolinjan kokoonpanosta tai haluat mukauttaa laitteistosi kokoonpanoa, ota rohkeasti yhteyttä ICT:hen. Tarjoamme kattavia, räätälöityjä ratkaisuja, jotka varmistavat, että tuotantolinjasi kaikki osa-alueet toimivat sujuvasti ja tehokkaasti.
