Kuinka valita SMT-tuotantolinja LED-valaisimien valmistukseen

Miksi LED-valaistus vaatii erilaista SMT-strategiaa?

SMT-tuotantolinjan valinta LED-valaisimien valmistukseen ei ole vain laitehankinta – se on pitkäaikainen valmistuspäätös, joka vaikuttaa suoraan tuotteen luotettavuuteen, valon tasaisuuteen ja käyttökustannuksiin.

Monet LED-valmistajat olettavat aluksi, että LED-piirilevyjen kokoonpano on yksinkertaisempaa kuin kulutuselektroniikka, koska komponenttivalikoima on suhteellisen pieni. Todellisuudessa LED-valaistus tuo ainutlaatuisen joukon haasteita: pitkät ja ohuet PCB-levyt, tiukat lämpövaatimukset, herkkyys juotoskonsistenssille ja korkeat odotukset pitkäaikaisesta vakaudesta. Huonosti konfiguroitu SMT-linja voi toimia hyväksyttävästi tuotannon alkuvaiheessa, mutta johtaa vähitellen väripoikkeamiin, ennenaikaiseen valon heikkenemiseen tai nouseviin korjausnopeuksiin kuukausien käytön jälkeen.

Tämä artikkeli tarjoaa käytännöllisen, suunnitteluun suuntautuneen oppaan oikean SMT-tuotantolinjan valitsemiseen LED-valaisimien valmistukseen – keskittyen vakauteen, johdonmukaisuuteen, skaalautumiseen ja kustannusten hallintaan pelkän otsikon nopeuden sijaan.

Valmistajille, jotka suunnittelevat pitkän aikavälin kasvua, oikean LED SMT -tuotantolinjakokoonpanon valitseminen ei tarkoita vain nykyisiä tuotantotavoitteita, vaan myös vakaan laadun, tasaisen suorituskyvyn ja skaalautuvuuden varmistamista tulevia tuotepäivityksiä varten.

1. LED-valaistuspiirilevyjen ainutlaatuisten valmistushaasteiden ymmärtäminen

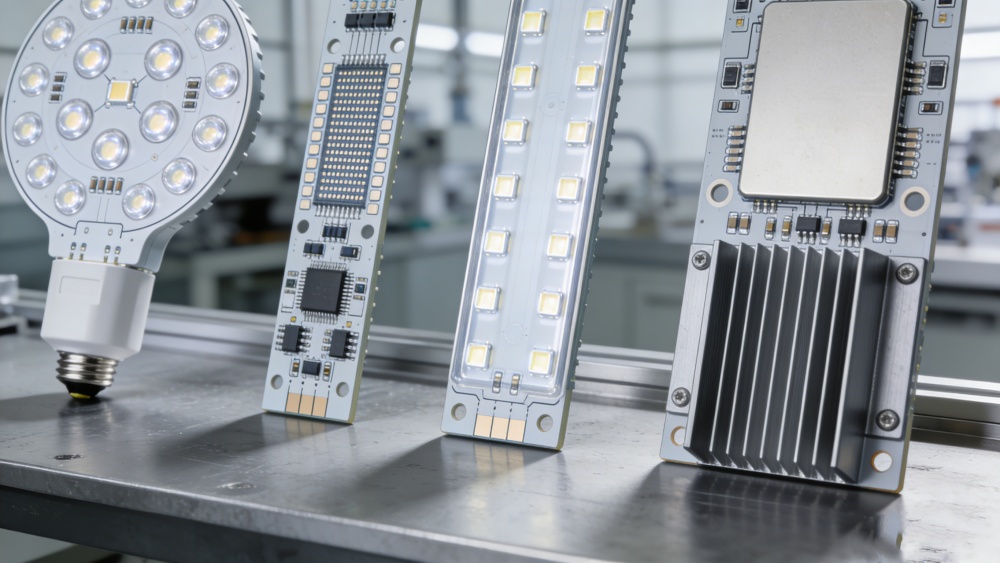

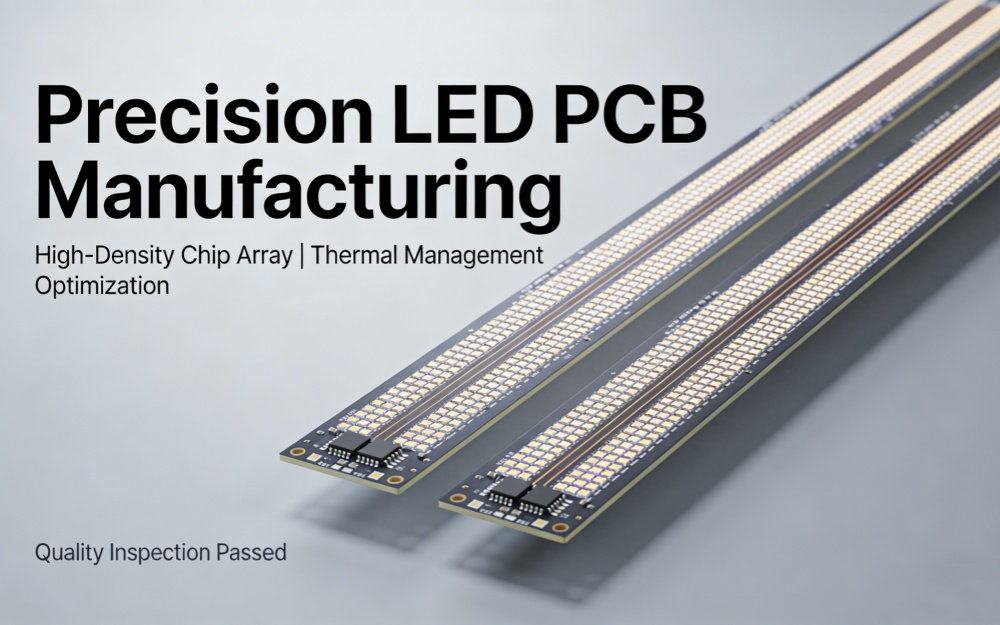

1.1 Suuret ja pitkät piirilevyt LED-sovelluksissa

Toisin kuin älypuhelimet tai kompakti kulutuselektroniikka, LED-valaistustuotteissa käytetään usein pitkiä, kapeita ja suhteellisen ohuita piirilevyjä. Lineaariset valot, paneelivalot ja ulkovalaisimet ylittävät tavallisesti piirilevyjen vakiopituudet ja ovat alttiita vääntymään lämpöprosessien aikana.

Nämä ominaisuudet asettavat korkeampia vaatimuksia:

• Levyjen tuki tulostuksen ja sijoituksen aikana

• Kuljettimen leveys ja kuljetusvakaus

• Lämpötasaisuus reflow-juottamisen aikana

Näiden tekijöiden huomiotta jättäminen voi johtaa juotosliitoksen jännitykseen, epätasaiseen lämpenemiseen ja asteittaisiin luotettavuusongelmiin, joita on vaikea havaita ensimmäisen tarkastuksen aikana.

1.2 Suuri komponenttimäärä suhteellisen yksinkertaisilla asetteluilla

LED-valaistuksen piirilevyt koostuvat tyypillisesti:

• Suuri määrä LED-siruja

• Vastukset ja kondensaattorit toistuvissa kuvioissa

• Rajoitettu pakettivalikoima verrattuna älypuhelimiin tai puettaviin

Asettelu näyttää yksinkertaiselta, mutta haasteena on säilyttää tuhansien – tai miljoonien – identtisten komponenttien sijoittelu ja juottaminen johdonmukaisesti. Pienet vaihtelut juotteen tilavuudessa tai sijoituspaineessa voivat kasautua näkyväksi kirkkauden epäjohdonmukaisuudeksi valmiiden tuotteiden välillä.

LED-valmistuksessa toistettavuus ja prosessin ohjaus ovat tärkeämpiä kuin äärimmäinen sijoitusnopeus.

1.3 Lämpöherkkyys ja pitkän aikavälin luotettavuusvaatimukset

LED-suorituskyky on suoraan yhteydessä juotosliitoksen laatuun ja lämpökäyttäytymiseen. Huono juottaminen voi johtaa:

• Lisääntynyt liitoslämpötila

• Nopeampi lumenin heikkeneminen

• Värimuutos ajan myötä

Toisin kuin lyhytikäiset kuluttajatuotteet, LED-valaistuksen odotetaan toimivan luotettavasti vuosia. Linjakonfiguroinnin aikana tehdyt SMT-päätökset vaikuttavat suoraan kenttäsuorituskykyyn kauan tuotannon alkamisen jälkeen.

2. Erilaiset LED-tuotteet vaativat erilaisia ​​SMT-linjastrategioita

Käytännössä LED-valaistusvalmistuksen SMT-ratkaisut on mukautettava tuotteen rakenteeseen, piirilevyjen kokoon ja lämpövaatimuksiin sen sijaan, että olisi käytettävä yksikokoista lähestymistapaa.

2.1 SMT-linjan vaatimukset LED-lamppuille ja -putkille

LED-polttimot ja -putket ovat tyypillisesti suurivolyymituotteita, joissa on kohtalainen piirilevykoko. Keskeisiä SMT-prioriteetteja ovat:

• Vakaa tulostus tasaisen juotosmäärän takaamiseksi

• Luotettava sijoitus kohtuullisilla nopeuksilla

• Reflow-prosessit keskittyivät tasaiseen lämmitykseen maksimaalisen suorituskyvyn sijaan

Näissä sovelluksissa hyvin tasapainotettu SMT-linja, joka korostaa käytettävyyttä ja tuottoa, tuottaa usein paremman investoinnin tuottoprosentin kuin erittäin nopeat kokoonpanot.

2.2 SMT Line Setup LED-paneeleille ja lineaarisille valoille

Paneelivalot ja lineaarivalaisimet tuovat lisää monimutkaisuutta levyn pituuden ja mekaanisen rasituksen vuoksi. Näiden tuotteiden SMT-linjojen tulisi korostaa:

• Parannettu PCB-tuki tulostuksen ja sijoituksen aikana

• Kuljettimet, jotka on suunniteltu pitkän laudan käsittelyyn

• Reflow-uunit, joiden lämpötila on todistetusti tasainen leveillä ja pitkillä piirilevyillä

Puutteellinen käsittely tai epätasainen lämmitys voi aiheuttaa juotosliitosten hienovaraisen väsymisen, joka ilmenee vasta pitkän käytön jälkeen.

2.3 SMT-näkökohdat tehokkaassa LED-valaistuksessa ja ulkona

Tehokkaat ja ulkokäyttöiset LED-tuotteet vaativat korkeinta luotettavuutta juotoksissa. Nämä sovellukset vaativat usein:

• Tiukka lämpöprofiilin hallinta

• Valinnaiset typen uudelleenvirtausympäristöt

• Konservatiiviset prosessimarginaalit takaavat pitkän aikavälin kestävyyden

Tällaisissa tapauksissa investoiminen lämpövakauteen ja prosessinhallintaan etukäteen vähentää merkittävästi takuu- ja ylläpitokustannuksia myöhemmin.

3. Juotospastatulostus: LED SMT -laadun perusta

3.1 Yleisiä tulostusongelmia LED-piirilevykokoonpanossa

Juotospastatulostus on LED SMT -laadun lähtökohta. Yleisiä haasteita ovat mm.

• Epätasainen juotostilavuus suurilla LED-tyynyillä

• Listan painuminen tai riittämätön vapautuminen pitkille laudoille

• Epäjohdonmukaisesta levytuesta johtuvat vaihtelut

Pienetkin juotostilavuuden poikkeamat voivat johtaa LED-valon kallistumiseen, riittämättömään lämmönpoistoon tai pitkäaikaisiin luotettavuusongelmiin.

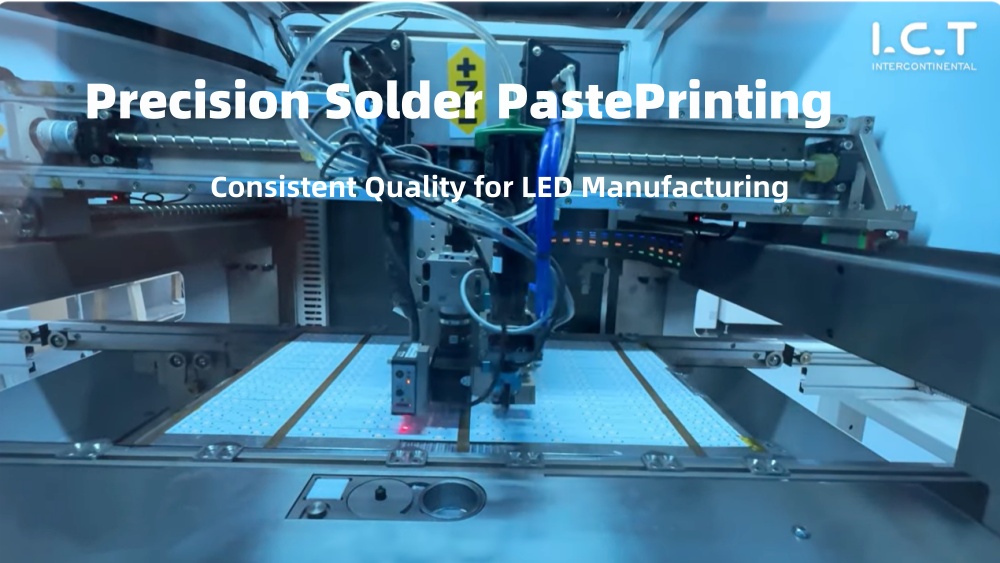

3.2 Oikean tulostimen valitseminen LED-sovelluksiin

Kun valitset juotospastatulostinta LED-valmistukseen, etusijalle tulee antaa:

• Vakaa runko ja toistettava kohdistus

• Tehokas pohjalevytuki pitkille piirilevyille

• Tasainen vetolastan paine koko tulostusalueella

Nopeus on harvoin rajoittava tekijä. Hieman hitaampi mutta vakaampi tulostin tuottaa usein ylivoimaisia ​​pitkän aikavälin tuloksia LED-tuotannossa.

Vakaa ja toistettava juotospastatulostusprosessi LED-piirilevyille on usein arvokkaampi kuin suurempi tulostusnopeus, erityisesti pitkille levyille ja suurille LED-tyynyille.

3.3 Kun SPI on tarpeen LED SMT -tuotannossa

Juotospastan tarkastus (SPI) ei ole pakollinen jokaiselle LED-tehtaalle, mutta se tulee yhä arvokkaammaksi, kun:

• Tuottaa keskikokoisia ja suuria määriä

• Suuritehoisten tai vientilaatuisten LED-tuotteiden valmistus

• Taistelee juotteisiin liittyvien vikojen tai kirkkauden epäjohdonmukaisuuden kanssa

SPI mahdollistaa juotteen tilavuuden vaihtelun havaitsemisen varhaisessa vaiheessa ennen sijoittelua ja uudelleenvirtaus lisää ongelmaa.

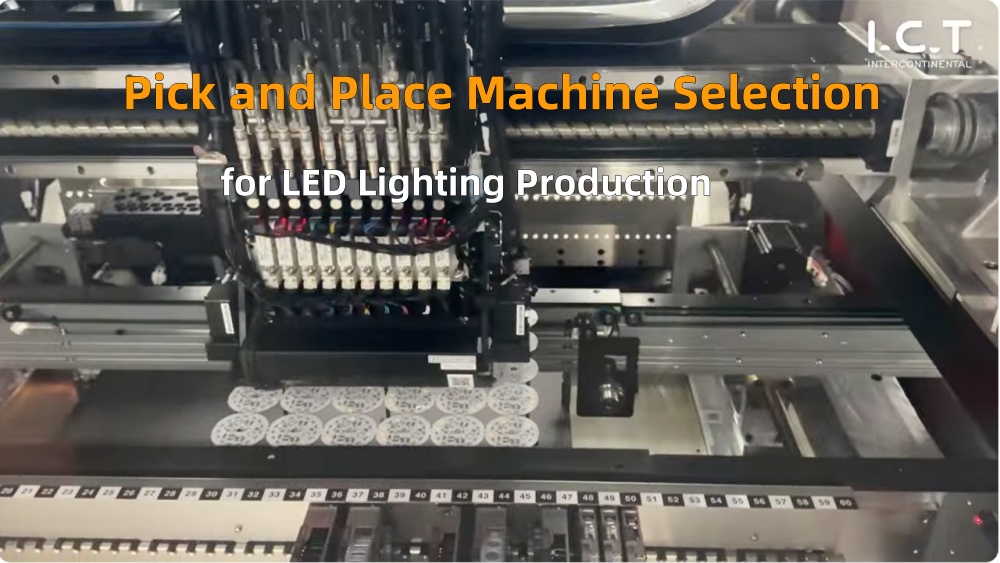

4. Valitse ja aseta koneen valinta LED-valaistustuotantoon

4.1 LED-komponenttien sijoitusvoiman ohjaus

LED-komponentit ovat herkkiä mekaaniselle rasitukselle. Liiallinen sijoitusvoima voi vahingoittaa lastuja sisäisesti ilman näkyviä vikoja AOI:n aikana.

Keskeisiä huomioita ovat:

• Säädettävä sijoitusvoiman säätö

• Vakaa suuttimien kohdistus

• Yhdenmukainen sijoituskäyttäytyminen pitkillä tuotantoajoilla

LED SMT:ssä hellävarainen ja toistettava sijoitus on usein suurempi kuin huippusijoitusnopeus.

4.2 Tarkkuus vs nopeus: Mikä todella tärkeää LED SMT:lle

Vaikka korkeat CPH-luvut saattavat näyttää houkuttelevilta, LED-valmistus hyötyy enemmän:

• Vakaa sijoitustarkkuus ajan myötä

• Minimaalinen ajautuminen pitkien tuotantovuorojen aikana

• Alhaiset vikojen määrät maksimaalisen tehon sijaan

Hieman hitaammin mutta jatkuvasti käyvä kone tuottaa usein korkeamman tehokkaan tuottavuuden vähentyneen uudelleentyöstön vuoksi.

Arvioitaessa SMT:n poiminta- ja paikkakoneita LED-kokoonpanoa varten , pitkän aikavälin sijoituksen vakaus ja voimanhallinta ovat usein tärkeämpiä kuin CPH-otsikon luvut.

4.3 Sekalaisten LED- ja vakiokomponenttien käsittely

Monet LED-levyt yhdistävät LED-siruja tavallisiin vastuksiin, kondensaattoreihin tai liittimiin. Valitse ja aseta -järjestelmien tulisi:

• Käsittele sekakomponenttikoot sujuvasti

• Tukee nopeita ohjelmamuutoksia eri tuoteversioille

• Säilytä tarkkuus ilman toistuvaa uudelleenkalibrointia

Joustavuus on yhä tärkeämpää LED-tuotelinjojen monipuolistuessa.

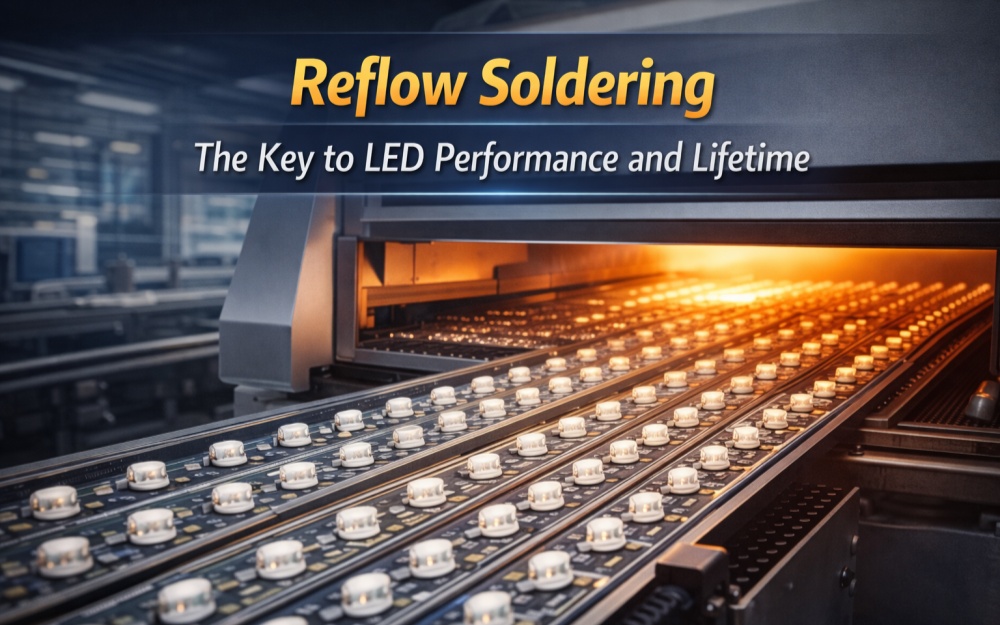

5. Uudelleenvirtausjuotto: Avain LED-suorituskykyyn ja käyttöikään

Sopivien valitseminen LED-valaistukseen reflow-juotosratkaisujen on ratkaisevassa roolissa juotosliitoksen eheyden, lämmön tasaisuuden ja LED-suorituskyvyn kannalta.

5.1 Lämpöprofiilihaasteet LED SMT:ssä

Reflow-juotto on kriittisin prosessi LED-luotettavuuden kannalta. Yleisiä haasteita ovat mm.

• Epätasainen lämmitys pitkillä piirilevyillä

• Epäjohdonmukaiset liotus- ja huippulämpötilat

• Liiallinen lämpöjännitys, joka johtaa juotteen väsymiseen

Vakaa ja toistettava lämpöprofiili on välttämätön tasaisen valotehon ja pitkän käyttöiän takaamiseksi.

5.2 Type vs Air Reflow LED-valaistukseen

Typen reflow voi tarjota etuja tietyille LED-sovelluksille:

• Vähentynyt hapettuminen

• Parannettu juotos kostutus

• Tasaisempi nivelten muodostuminen

Se kuitenkin lisää myös käyttökustannuksia. Monien standardi-LED-tuotteiden kohdalla hyvin hallittu ilmanvaihtoprosessi riittää. Typpi on tyypillisesti perusteltua korkeatehoiseen tai korkealuokkaiseen LED-valmistukseen.

5.3 Lämpötilan yhdenmukaisuuden varmistaminen pitkille piirilevyille

Pitkien LED-levyjen kohdalla reflow-uunin suunnittelusta tulee kriittinen. Keskeisiä tekijöitä ovat:

• Riittävä lämmitysalueen pituus

• Vakaa ilmavirran muotoilu

• Todistettu lämpötilan tasaisuus levyn leveydellä ja pituudella

Lyhyen aikavälin testitulokset voivat vaikuttaa hyväksyttäviltä, ​​mutta pitkän aikavälin johdonmukaisuus määrää todellisen valmistuksen menestyksen.

6. Tarkastusstrategia: AOI ja SPI LED SMT -linjoissa

6.1 Yleisiä vikoja LED-piirilevykokoonpanossa

LED SMT -virheet eroavat tiheän kulutuselektroniikan vioista. Tyypillisiä ongelmia ovat:

• LED-virhe tai kallistus

• Riittämätön tai liikaa juotetta

• Napaisuusvirheet

• Puuttuvat komponentit

Tarkastusstrategiat tulisi räätälöidä näihin vikatyyppeihin mieluummin kuin yleisiin suuritiheyksisiin PCB-vaatimuksiin.

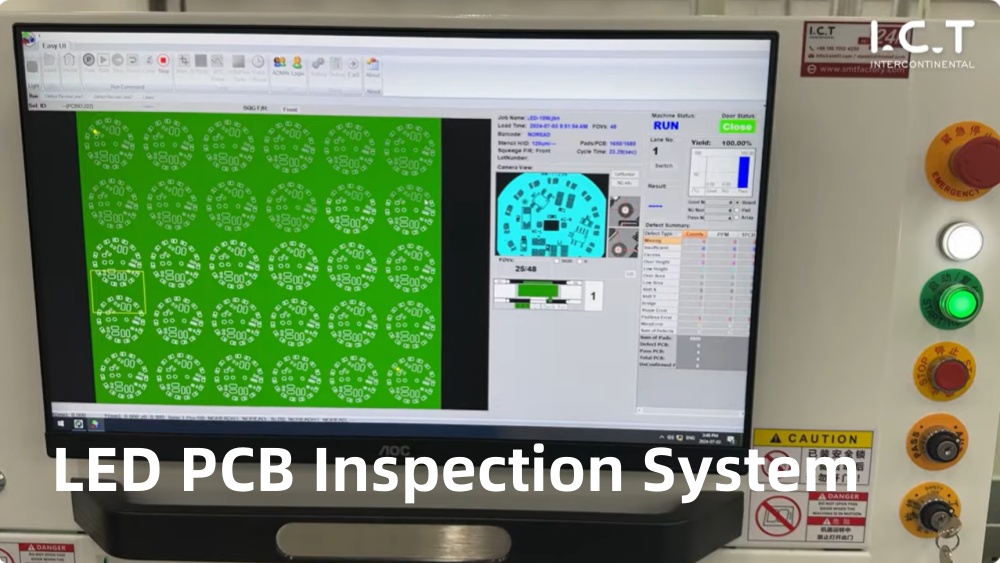

6.2 AOI-konfiguraatio LED-sovelluksille

Automatisoitu optinen tarkastus (AOI) on laajalti käytössä LED SMT -linjoissa. Tehokkaat AOI-asetukset keskittyvät:

• LED-asennon tarkkuus

• Juotosliitoksen muoto mikrovikojen havaitsemisen sijaan

• Suuri tarkastusnopeus ilman tarpeetonta monimutkaisuutta

Liian monimutkainen AOI-ohjelmointi lisää usein kustannuksia ilman, että tuotto paranee.

LED-piirilevykokoonpanon asianmukaisen AOI-tarkastuksen tulisi keskittyä kohdistukseen, napaisuuteen ja juotoksen ulkonäköön liian monimutkaisten vikojen luokittelun sijaan.

6.3 Kustannukset vs. laatu: kuinka paljon tarkastusta riittää?

Kaikki LED-tehdas eivät tarvitse täyttä SPI- ja AOI-kattavuutta ensimmäisestä päivästä lähtien. Käytännön lähestymistapa on:

• Aloita AOI:lla sijoittelun ja napaisuuden ohjaamiseksi

• Ota SPI käyttöön volyymi- tai laatuvaatimusten kasvaessa

Tarkastusinvestointien pitäisi kasvaa tuotannon laajuuden ja asiakkaiden odotusten rinnalla.

7. Skaalautuvuus ja kustannussuunnittelu LED SMT -tuotantolinjoille

7.1 Pienen aloittaminen vs. laajentumisen suunnittelu

Monet LED-valmistajat aloittavat yhdellä SMT-linjalla. Tärkeintä on varmistaa, että alkukokoonpano:

• Ei rajoita tulevaa laajentumista

• Mahdollistaa lisälaitteiden sujuvan integroinnin

• Välttää varhaisen vanhenemisen

Modulaarinen suunnittelu vähentää riskejä ja suojaa pääomasijoituksia.

7.2 Minkä laitteiden tulee olla tulevaisuudenkestäviä

LED SMT -linjoissa tietyt laitteet hyötyvät korkeammasta alkuperäisestä spesifikaatiosta:

• Reflow-uunit vakaalla lämpöteholla

• Tulostimet, joilla on vahva mekaaninen vakaus

• Kuljetusjärjestelmät, jotka pystyvät käsittelemään pidempiä lautoja

Muita elementtejä, kuten tarkastussyvyys tai sijoitusnopeus, voidaan usein päivittää myöhemmin.

7.3 Ylisijoittamisen välttäminen LED SMT -linjoihin

Laitteiden liiallinen määrittely voi olla yhtä ongelmallista kuin aliinvestointi. Yleisiä virheitä ovat mm.

• Liiallisen nopeuden ostaminen yksinkertaisille LED-asetteluille

• Investointi tarkastuksiin todellisten tarpeiden lisäksi

• Kopioi älypuhelimen SMT-kokoonpanot ilman säätöä

Tasapainoinen suunnittelu varmistaa optimaalisen kustannustehokkuuden tuotteen koko elinkaaren ajan.

8. Yleisiä virheitä valittaessa SMT-linjoja LED-valaistustuotantoon

Joitakin toistuvia virheitä ovat:

• Nopeuden priorisointi vakauden edelle

• Aliarvioimalla lämmön tasaisuuden vaikutusta

• Pitkien piirilevyjen käsittelyhaasteiden huomioiminen

• Käsitellään LED SMT:tä identtisenä kulutuselektroniikkakokoonpanon kanssa

Näiden virheiden välttäminen ajoissa säästää huomattavia kustannuksia ja toiminnallista stressiä myöhemmin.

Valmistajille, jotka etsivät pitkäaikaista vakautta, täydellinen SMT-tuotantolinja LED-valaistukseen tulisi suunnitella integroiduksi järjestelmäksi yksittäisten koneiden kokoelman sijaan.

Johtopäätös: Vakaan, skaalautuvan ja luotettavan LED SMT -tuotantolinjan rakentaminen

Oikean SMT-tuotantolinjan valinta LED-valaisimien valmistukseen vaatii ajattelutavan muutosta. Menestystä ei määrittele suurin nopeus tai alhaisin alkukustannus, vaan pitkän aikavälin johdonmukaisuus, luotettavuus ja skaalautuvuus.

Hyvin suunniteltu LED SMT -linja tarjoaa:

• Vakaa juotoslaatu

• Tasainen valoteho

• Pienempi korjaus- ja takuuriski

• Kestävää tuotannon kasvua

Keskittymällä todellisiin prosessivaatimuksiin pääspesifikaatioiden sijaan LED-valmistajat voivat rakentaa SMT-tuotantolinjoja, jotka tukevat sekä nykyisiä tarpeita että tulevaa laajennusta.
