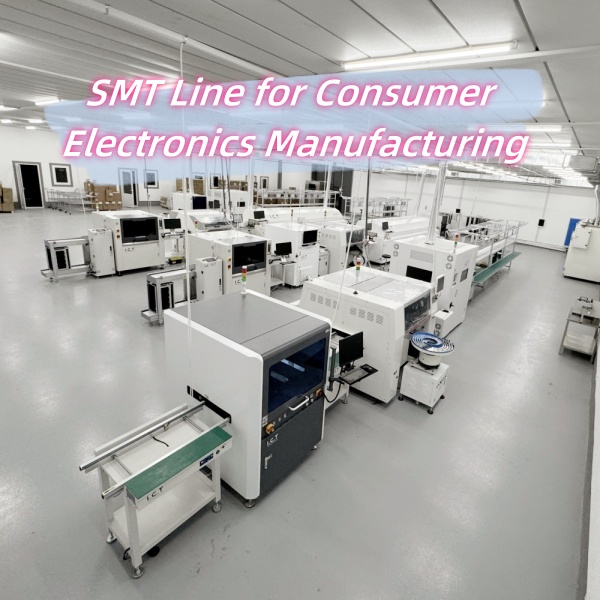

SMT-tuotantolinjan valinta kulutuselektroniikan valmistukseen on harvoin pelkkä koneen teknisten tietojen vertailu. Toisin kuin teollisuus- tai autoelektroniikka, kuluttajatuotteet toimivat nopeasti muuttuvissa markkinaolosuhteissa, tuotteiden lyhyemmässä elinkaaressa ja kovissa kustannuspaineissa. Nämä todellisuudet asettavat ainutlaatuisia vaatimuksia SMT-linjan suunnittelulle, konfiguroinnille ja pitkän aikavälin toiminnan joustavuudelle.
Monet valmistajat huomaavat – usein liian myöhään – että SMT-linja, joka on optimoitu vain nopeuden tai alkuinvestointikustannusten kannalta, saattaa olla vaikeuksissa, kun todellinen tuotanto alkaa. Säännölliset mallinvaihdot, sekakomponenttityypit, epävakaat kysyntäennusteet ja rajallinen tehdastila tuovat mukanaan haasteita, jotka eivät ole ilmeisiä laitevalinnassa.
Tämä artikkeli lähestyy SMT-linjan valintaa käytännön valmistuksen näkökulmasta. Yksittäisiin koneisiin keskittymisen sijaan se tutkii, miten tuotteen ominaisuuksien, tuotantovaiheen ja tehdasolosuhteiden tulisi ohjata päätöksiä, kun rakennetaan tai päivitetään kulutuselektroniikan valmistukseen tarkoitettua SMT-linjaa.

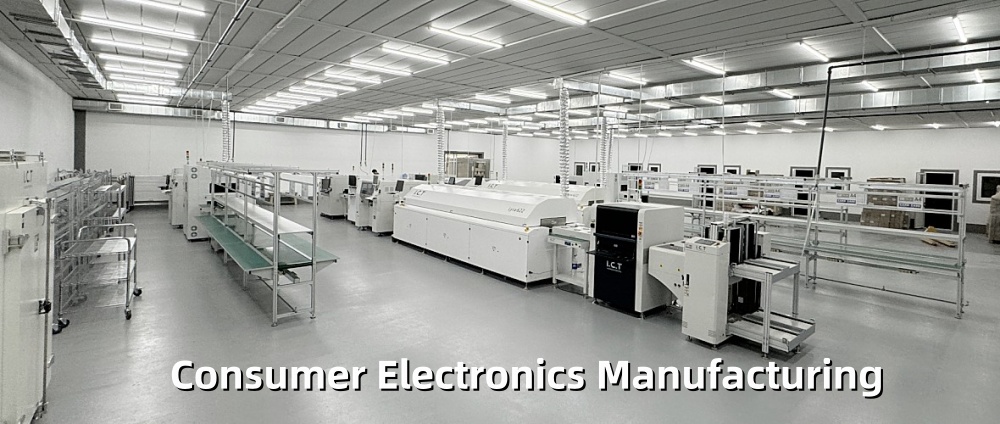

Kulutuselektroniikan valmistus toimii täysin erilaisella logiikalla kuin teollisuus- tai autoteollisuuden PCBA-tuotanto. Autoelektroniikassa etusijalle asetetaan tuotteiden pitkät elinkaaret, tiukka säädöstenmukaisuus ja erittäin valvotut prosessit, jotka pysyvät vakaina useiden vuosien ajan. Teollisuuselektroniikka keskittyy usein kestävyyteen ja vähäiseen vaihteluun.
Kulutuselektroniikka sen sijaan kehittyy nopeasti. Tuotetarkistuksia tehdään usein, markkinoille tuloaika on kriittinen, ja tuotantomäärät voivat muuttua nopeasti kuluttajakysynnän mukaan. Nämä olosuhteet edellyttävät SMT-linjoja, jotka voivat mukautua tinkimättä tuotosta tai tehokkuudesta.
SMT-linja, joka toimii hyvin yhden tuotteen pitkäkestoisessa ympäristössä, voi muuttua tehottomaksi, kun sitä tarvitaan käsittelemään toistuvia vaihtoja, sekakomponenttikirjastoja ja pakattuja tuotantoaikatauluja.
Useimmat kulutuselektroniikkatehtaista toimivat korkean sekoituksen ympäristössä, vaikka kokonaistuotanto olisi suuri. Yksittäiset SKU:t voivat olla käytössä vain muutaman viikon tai kuukauden ennen kuin ne vaihdetaan tai tarkistetaan. Suunnittelumuutostilaukset ovat yleisiä, ja tuotannon suunnittelua on usein mukautettava pienellä varoitusajalla.
Tässä yhteydessä todellista tuottavuutta määrää vähemmän koneen nimellisnopeus, vaan enemmän se, kuinka nopeasti ja luotettavasti linja voi vaihtaa tuotteiden välillä. Asennusaika, ohjelman hallinta ja operaattorin vuorovaikutus vaikuttavat kaikki merkittävästi päivittäiseen tuotantoon.

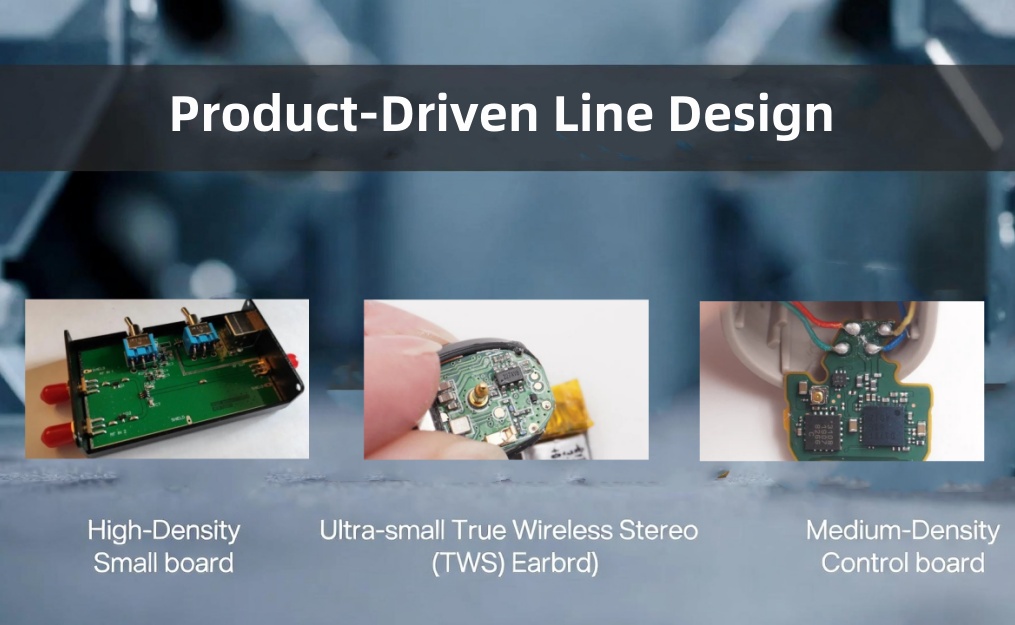

Tuotesuunnittelupäätökset muokkaavat suoraan SMT-linjan vaatimuksia. Pienet kuluttajalaitteet yhdistävät usein hienojakoiset komponentit, tiheät asettelut, suojarakenteet ja sekoitettu lämpömassa yhdellä piirilevyllä. Nämä ominaisuudet lisäävät herkkyyttä tulostus-, sijoitus- ja uudelleenjuoksuprosessien vaihteluille.
Toiminnallisesta näkökulmasta näiden suunnitteluperusteisten rajoitusten ymmärtäminen varhaisessa vaiheessa auttaa välttämään kalliita uudelleenkonfigurointeja tai prosessin virityksiä massatuotannon alkamisen jälkeen.
Suuritiheyksinen kulutuselektroniikka sisältää tyypillisesti hienojakoisia BGA:ita, QFN:itä, CSP:itä ja miniatyyri passiivisia komponentteja. Piirilevyasettelut ovat tiukkoja ja juotosmarginaalit kapeita. Näissä sovelluksissa johdonmukaisuus on tärkeämpää kuin huippusuorituskyky.
Rajoittava tekijä on harvoin se, pystyykö kone saavuttamaan tietyn spesifikaation ihanteellisissa olosuhteissa. Sen sijaan haasteena on toistettavien tulosten säilyttäminen pitkien tuotantoajojen, useiden työvuorojen ja toistuvien materiaalien muutosten aikana.
Tuotteet, kuten TWS-nappikuulokkeet, asettavat erilaisia haasteita. Piirilevyt ovat erittäin pieniä, panelointitoleranssit ovat tiukat ja tuotevaihtelut ovat yleisiä. Kiinnitystarkkuus, levyn käsittelyn vakaus ja nopea ohjelmanvaihto tulevat kriittisiksi.
Näissä ympäristöissä pienetkin tehottomuudet siirtymisen aikana voivat vaikuttaa merkittävästi kokonaissuorituskykyyn. Joustavuuteen suunniteltu SMT-linja on usein parempi kuin nopeampi, mutta vähemmän mukautuva kokoonpano.
Älykodin laitteissa ja kuluttajien ohjauskorteissa on yleensä kohtalainen komponenttitiheys yhdistettynä laajaan valikoimaan SKU:ita. Tuotantomäärät voivat vaihdella huomattavasti mallien välillä, ja kysynnän ennustaminen on usein epävarmaa.
Näissä tuotteissa SMT-linjan suunnittelussa on löydettävä tasapaino joustavuuden ja vakaan tuotannon välillä. Laitteiden tulee tukea sekä toistuvia mallinvaihtoja että jatkuvaa tuotantoa ilman liiallista asennustyötä.
Kustannusherkkä kulutuselektroniikka korostaa tuoton hallintaa ja toiminnan tehokkuutta. Vaikka komponenttitiheys voi olla pienempi, volyymit ovat usein suuria, ja pienetkin viat voivat vaikuttaa merkittävästi kannattavuuteen.
Tällaisissa tapauksissa laitteiden luotettavuus, huollon helppous ja pitkäaikainen prosessin vakaus tarjoavat yleensä enemmän arvoa kuin edistyneet ominaisuudet, jotka tarjoavat rajallista käytännön hyötyä.

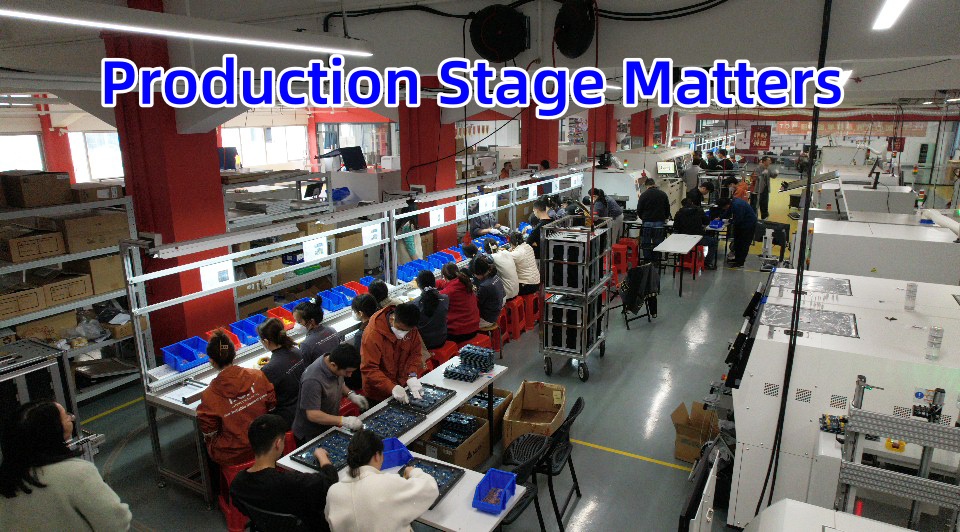

Prototyyppien ja uusien tuotteiden käyttöönoton aikana tuotantomäärät ovat alhaiset ja mallit vaihtuvat usein. SMT-linjan tulisi tukea nopeaa ohjelman luomista, helppoa syöttölaitteen asennusta ja intuitiivista käyttöä.
Liiallinen investointi nopeaan automaatioon tässä vaiheessa johtaa usein kapasiteetin vajaakäyttöön ja tarpeettomaan monimutkaisuuteen. Yksinkertaisemmat, joustavammat kokoonpanot tukevat yleensä nopeampia oppimissyklejä ja sujuvampia siirtymiä massatuotantoon.
Kun tuote siirtyy vakaaseen volyymituotantoon, prioriteetit muuttuvat. Tasainen tulos, ennustettava laatu ja pienempi käyttäjäriippuvuus ovat tärkeämpiä kuin ehdoton joustavuus.
Tässä vaiheessa prosessin ohjauksella ja tarkastusten integroinnilla on suurempi rooli tuoton ylläpitämisessä ajan mittaan. Laitteiden valinnassa tulisi korostaa luotettavuutta ja toistettavuutta otsikon spesifikaatioiden sijaan.
Nopeasti kasvavat kulutuselektroniikkamerkit kohtaavat toisenlaisen haasteen: tuotannon skaalaamisen joustamattomiin järjestelmiin lukittumatta. SMT-linjat tulee suunnitella laajentamista silmällä pitäen, jotta lisäkapasiteettia tai automaatiota voidaan lisätä ilman suuria häiriöitä.
Strategisesta näkökulmasta modulaariset asettelut ja standardoidut rajapinnat tarjoavat turvallisemman tien kasvuun kuin pitkälle räätälöidyt, jäykät kokoonpanot.
Käytännön valmistuskokemuksen mukaan useimmat pitkäaikaiset SMT-ongelmat eivät johdu äärimmäisistä teknisistä rajoituksista, vaan pienistä epäjohdonmukaisuuksista, jotka kertyvät ajan myötä.
Juotospastatulostus on edelleen yksi kulutuselektroniikan SMT-linjojen kriittisimmistä prosesseista. Alkuasetuksen tarkkuus on tärkeä, mutta pitkän aikavälin toistettavuus on usein todellinen eroava tekijä.
Tulostin, joka säilyttää vakaan suorituskyvyn stensiilin vaihdon, materiaalin vaihdon ja käyttäjän vaihdon jälkeen, edistää tulosten yhtenäisyyttä enemmän kuin marginaaliset parannukset sykliajassa.
Poiminta- ja sijoituskoneiden on mahduttava laaja valikoima komponenttien kokoja, pakkaustyyppejä ja suuntauksia. Korkean sekoituksen tuotannossa syöttölaitteen hallinta, näön vakaus ja tehokas ohjelmanvaihto vaikuttavat todelliseen tuottavuuteen enemmän kuin maksimisijoitusnopeus.
Laitteet, jotka vähentävät asennuksen monimutkaisuutta ja minimoivat käyttäjäkohtaiset säädöt, tarjoavat usein paremman yleisen suorituskyvyn.
Reflow-uunit aliarvioidaan usein SMT-linjan suunnittelussa. Kompaktit kuluttajalevyt, joissa on sekoitettu lämpömassa, vaativat vakaat ja toistettavat lämpöprofiilit, jotta vältetään viat, kuten hautakivet, tyhjennys tai riittämätön kostuminen.
Reflow-järjestelmän tulisi tarjota tasainen lämpökäyttäytyminen eri tuotteissa ilman jatkuvaa profiilin säätöä.

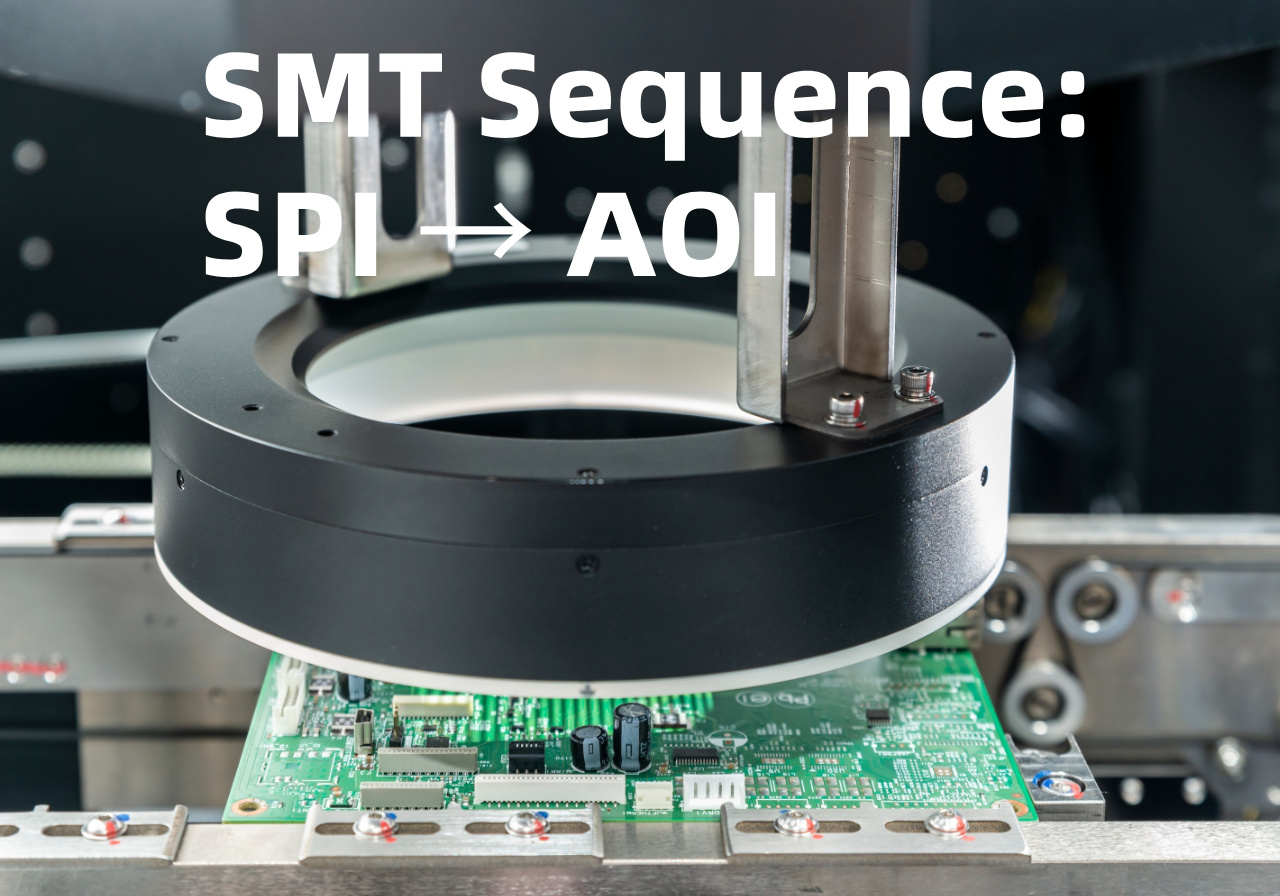

Tarkastus tuo eniten lisäarvoa, kun se tukee prosessin ohjausta sen sijaan, että se toimisi vain vikasuodattimena. :n oikea sijoitus SPI:n ja AOI mahdollistaa prosessin ajautumisen havaitsemisen varhaisessa vaiheessa, mikä vähentää romua ja uudelleenkäsittelyä.
Tavoitteena ei ole maksimaalinen tarkastuskattavuus, vaan toimiva palaute, joka parantaa alkupään prosesseja.

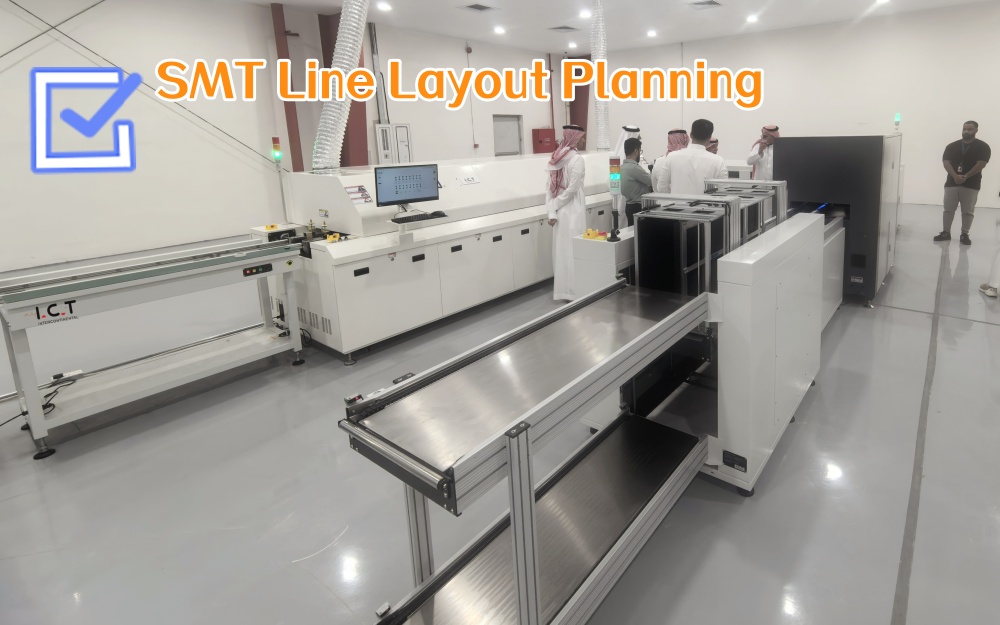

Tehdastila on usein rajallinen kulutuselektroniikan valmistuksessa. Suoraviivaiset asettelut ovat yksinkertaisia ja tehokkaita, mutta vaativat enemmän lattiatilaa. U-muotoiset asettelut voivat pienentää jalanjälkeä ja parantaa käyttäjän vuorovaikutusta, vaikka ne vaativatkin materiaalivirran huolellista suunnittelua.
Optimaalinen valinta riippuu tuotevalikoimasta, työvoiman saatavuudesta ja tulevista laajentumissuunnitelmista.
Tehokas materiaalivirta vähentää käsittelyvirheitä ja vaihtoaikaa. SMT-linja-asettelun tulisi tukea kuljettajan intuitiivista liikettä, selkeitä materiaalireittejä ja minimaalista poikkiliikennettä.
Korkean sekoituksen ympäristöissä pienet materiaalinkäsittelyn tehottomuudet voivat kumuloitua merkittäviksi seisokkeiksi.
Tulevaa laajentamista tulee harkita suunnitteluvaiheessa. Tilan jättäminen lisälaitteille, standardisoitujen kuljetinrajapintojen käyttö ja asettelun joustavuuden säilyttäminen auttavat suojaamaan pitkän aikavälin investointeja.

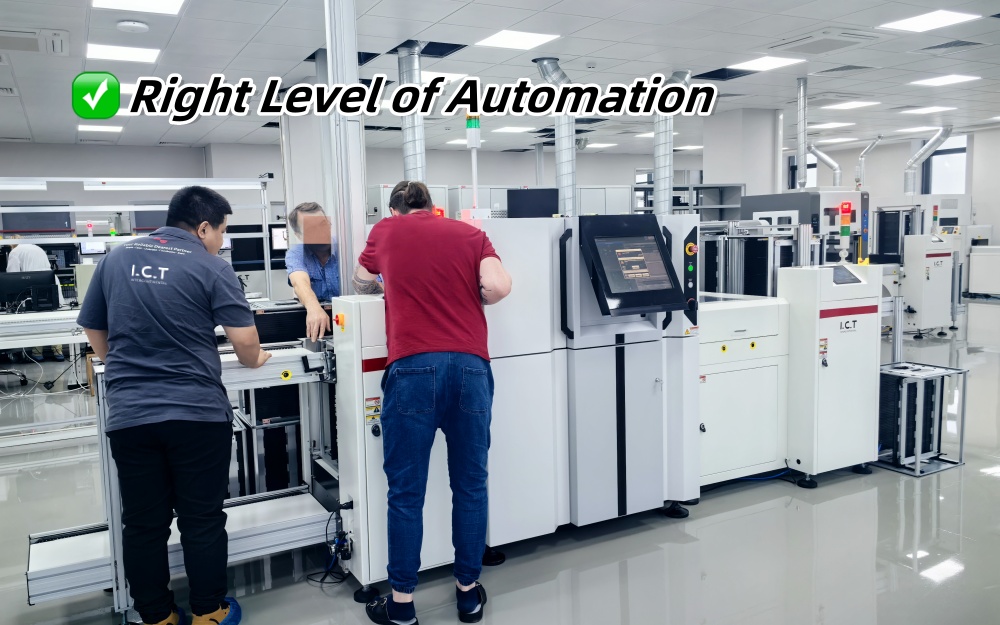

Automaatiota tulee käyttää valikoivasti. Täysautomaattiset SMT-linjat tarjoavat korkean hyötysuhteen vakaissa, suuren volyymin skenaarioissa, mutta voivat vähentää joustavuutta toistuvien vaihtojen aikana.
Puoliautomaattiset ratkaisut tarjoavat usein tasapainoisen lähestymistavan valmistajille, jotka käsittelevät erilaisia kulutuselektroniikkatuotteita.
Paikalliset työvoimakustannukset ja työvoiman osaamistaso vaikuttavat optimaaliseen automaatioasteeseen. Alueilla, joilla työvoimakustannukset ovat maltilliset ja operaattorit ovat kokeneita, liiallinen automatisointi ei välttämättä tuota suhteellista hyötyä.
Laitteiden valinnan tulee kuvastaa realistisia käyttöolosuhteita teoreettisen tehokkuuden lisäämisen sijaan.
Liiallinen automatisointi voi lisätä asennuksen monimutkaisuutta ja ylläpitotaakkaa. Tuotannon alkuvaiheessa yksinkertaisemmat järjestelmät tukevat usein nopeampaa sopeutumista suunnittelun muutoksiin ja muuttuvaan kysyntään.
Strateginen tarkastussijoitus mahdollistaa prosessiongelmien varhaisen tunnistamisen. Ylimääräinen tarkastus lisää kustannuksia parantamatta välttämättä laatua.
Tehokkaat tarkastusstrategiat keskittyvät vikojen leviämisen estämiseen vikojen dokumentoinnin sijaan.
Tarkastustietojen tulee palata prosessin säätöihin. Ilman jäsenneltyä data-analyysiä tarkastustuloksilla on rajallinen arvo.
Yhdistetty tiedon työnkulku tukee jatkuvaa parantamista ja pitkän aikavälin tuottovakautta.
Vaikka kulutuselektroniikkaan kohdistuu yleensä vähemmän säännösten mukaisia jäljitettävyysvaatimuksia kuin autoteollisuudessa, perusjäljitettävyys tukee laatuanalyysiä, takuunhallintaa ja toimittajan vastuullisuutta.
Nämä virheet näkyvät harvoin tehdashyväksyntätestien aikana, mutta ne ilmenevät usein useita kuukausia massatuotannon alkamisen jälkeen.
Pelkästään nopeuteen tai alkukustannuksiin keskittyminen johtaa usein korkeampiin pitkän aikavälin kustannuksiin seisokkien, uudelleenkäsittelyn ja prosessin epävakauden vuoksi.
Vaihtoaika vaikuttaa suoraan tuotantoon korkean sekoituksen ympäristöissä. Vain nimellisteholle optimoidut linjat voivat toimia huonosti päivittäisessä käytössä.
Huollon saavutettavuus, varaosien saatavuus ja teknisen tuen laatu vaikuttavat merkittävästi laitteiden pitkän aikavälin suorituskykyyn.
Tällaiset linjat asettavat etusijalle joustavat sijoitusjärjestelmät, kompaktin levynkäsittelyn ja tehokkaan ohjelmanhallinnan tukemaan toistuvia tuotemuutoksia.
Tasapainoinen kokoonpano korostaa vakaata tulostusta, mukautuvaa sijoittelua ja kohtuullista automaatiota vaihtelevien tuotantomäärien mukaan.
Skaalautuvat mallit antavat valmistajille mahdollisuuden aloittaa peruskokoonpanosta ja laajentaa kapasiteettia kysynnän kasvaessa, mikä vähentää etukäteisriskiä.
Toimittajilla, joilla on käytännön kokemusta kulutuselektroniikasta, on paremmat mahdollisuudet ennakoida tuotannon haasteita ja suositella sopivia kokoonpanoja.
Tehokas asennus ja koulutus lyhentävät ylösajoaikaa ja auttavat käyttäjiä saavuttamaan vakaan tuotannon nopeammin.
Luotettava elinkaarituki vähentää suunnittelemattomia seisokkeja ja suojaa pitkän aikavälin investointeja.
Tuotetyyppi ja piirilevyn ominaisuudet
Nykyinen ja tuleva tuotantomäärä
Tehdastila, työvoima ja kasvusuunnitelma
Hyvin valittua SMT-linjaa eivät määrittele yksittäiset koneet, vaan se, kuinka tehokkaasti koko järjestelmä tukee tuotekehitystä, tuotannon vakautta ja liiketoiminnan kasvua. Kulutuselektroniikan valmistuksessa menestys riippuu tuotantolinjan rakentamisesta, joka mukautuu yhtä nopeasti kuin markkinat itse.
Jos suunnittelet tai optimoit SMT-linjaa kulutuselektroniikan valmistukseen, tuotteen ja tuotantovaiheen selkeä ymmärtäminen on välttämätöntä. Käytännöllistä, insinöörilähtöistä keskustelua, joka perustuu todellisiin tehdasolosuhteisiin, ota rohkeasti yhteyttä. >>>>>>>
1. Mikä tekee kulutuselektroniikan SMT-linjat eroavat muista teollisuudenaloista?
Kulutuselektroniikan SMT-linjojen on tuettava suurta sekoitusta, toistuvia vaihtoja ja nopeaa ylösajoa, eikä yksittäisen tuotteen pitkän aikavälin vakautta.
2. Onko täysautomaattinen SMT-linja aina tarpeen kulutuselektroniikassa?
Ei. Varhaisen vaiheen tai usein vaihtuvissa tuotteissa puoliautomaattiset tai modulaariset SMT-linjat tarjoavat usein paremman todellisen tehokkuuden.
3. Millä SMT-prosessilla on suurin vaikutus tuottoon?
Juotospastatulostus ja reflow-lämpösäätö vaikuttavat tyypillisesti eniten riittoisuustasoon.
4. Miten SMT-tarkastus tulisi suunnitella?
Tarkastus tulee sijoittaa niin, että se antaa toimivaa prosessipalautetta sen sijaan, että vain havaitsemaan vikoja.
