Useimmat PCBA-tehtaat eivät valitse väärää röntgenlaitetta – ne valitsevat oikean laitteen väärään ongelmaan.
PCBA-tarkastukseen ei ole olemassa yhtä 'parasta' röntgenjärjestelmää, vain se, joka todella vastaa havaitsemasi viat, käyttämäsi tuotantomäärä ja tuotteiden luotettavuus.
Sen ymmärtäminen , miten röntgentarkastus toimii elektroniikassa, on ero tehokkaaseen tarkastustyökaluun investoinnin ja sellaisten ominaisuuksien maksamisen välillä, joita et koskaan käytä.

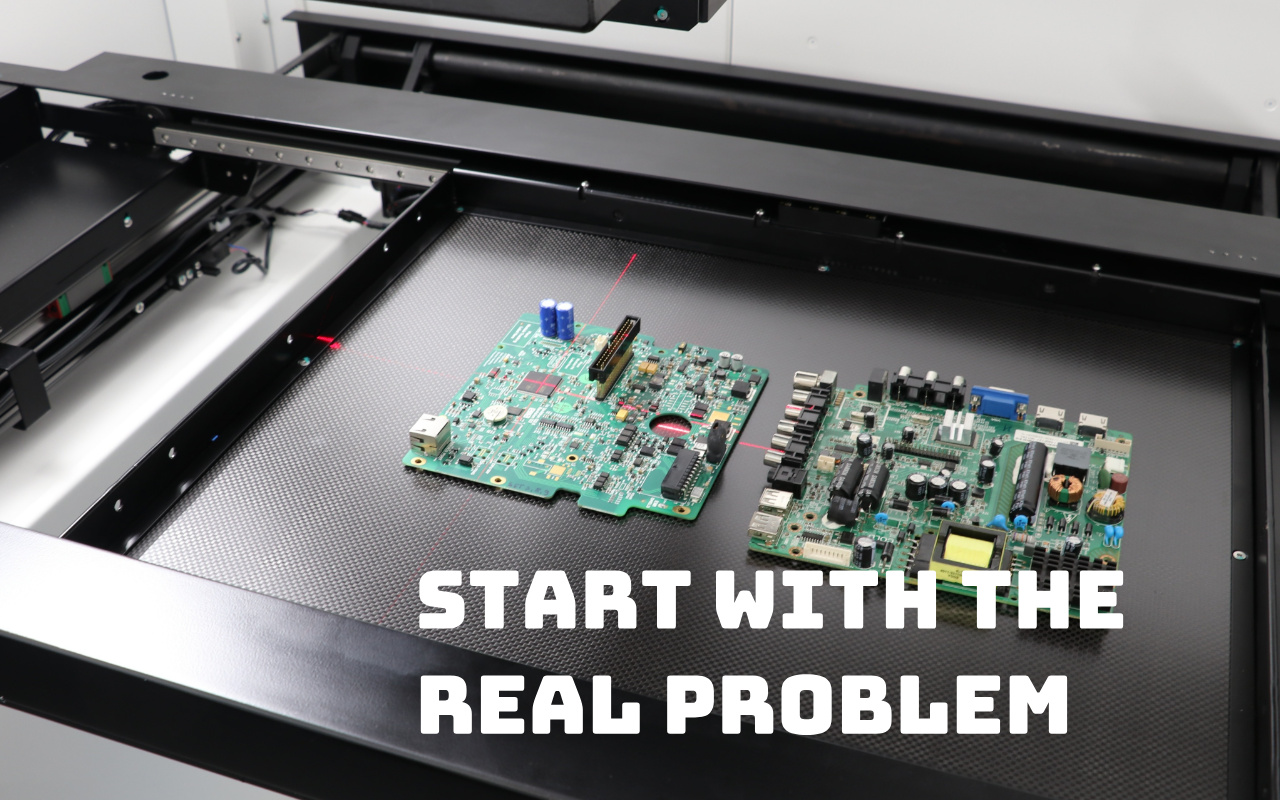

Monet ostajat lähestyvät röntgenvalintoja vertaamalla eritelmiä – korkeampi resoluutio, suurempi suurennus, edistyneemmät tilat. Todellisuudessa kalliit virheet alkavat tästä.
Röntgenlaitetta ei pidä valita sen mukaan, mitä se teoriassa Jos työkalu ei vastaa ongelmaa, seurauksena on joko käyttämättömien ominaisuuksien ylikulutus tai todellisten tärkeiden vikojen puuttuminen. voi tehdä, vaan niiden erityisten tarkastusongelmien vuoksi, joita PCBA-linjasi kohtaa päivittäisessä tuotannossa.

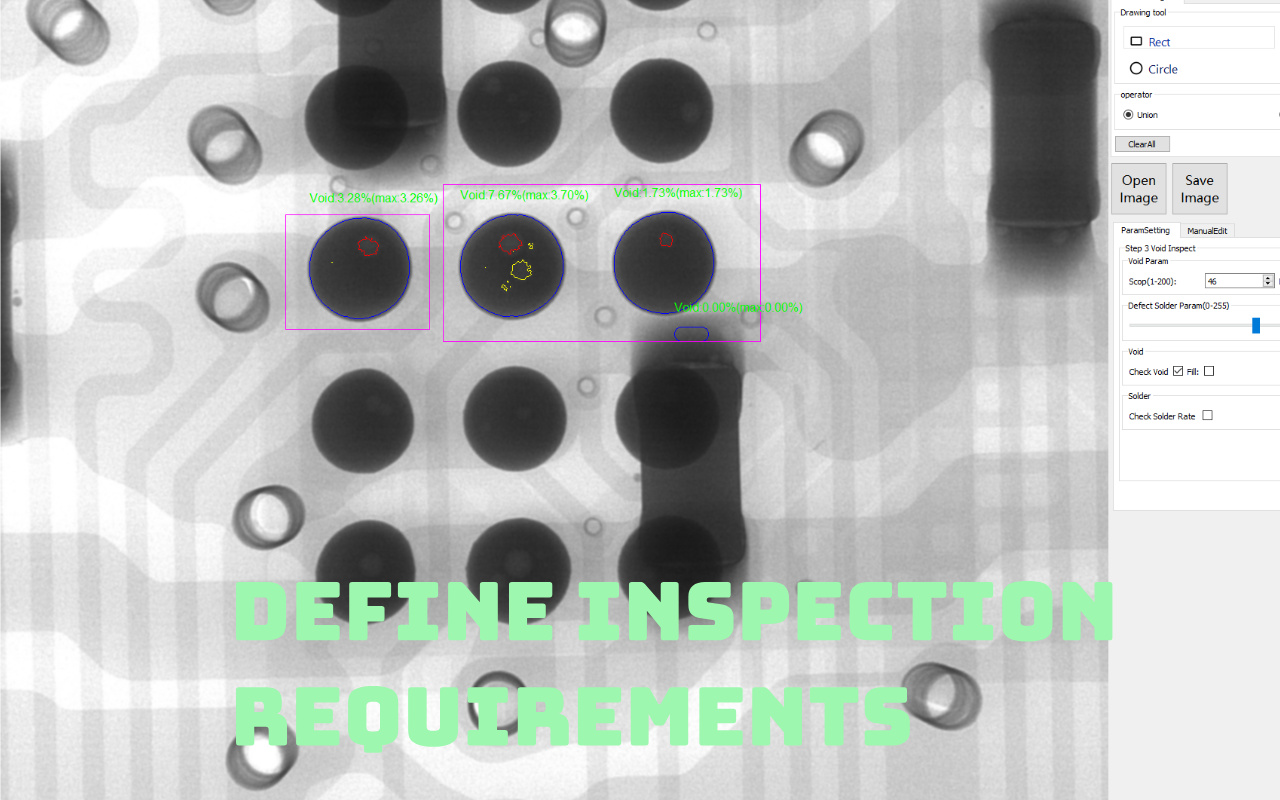

Ennen kuin tarkastelet malleja tai teknisiä tietoja, sinun on ensin määritettävä, miksi röntgentarkastusta tarvitaan prosessissasi.
Jos tavoitteesi on kvantifioida BGA:n tyhjeneminen tuotannossa ja varmistaa IPC-hyväksyntäkriteerien noudattaminen, toistettavuus ja mittausten johdonmukaisuus ovat kriittisiä. Järjestelmän tulee tuottaa vakaat, vertailukelpoiset tulokset työvuorojen, käyttäjien ja tuoteerien välillä.
Epäonnistumisen analysointi on aivan eri tehtävä. Palautettuja lautoja tai harvinaisia vikoja, kuten päätyynyä tai mikrohalkeamia, tutkittaessa joustavuus ja suuri suurennus ovat nopeutta tärkeämpiä. Tässä tapauksessa kyky tutkia odottamattomia ongelma-alueita on tärkeämpää kuin automaattinen suoritus.
Inline röntgentarkastus keskittyy reaaliaikaiseen laadunvalvontaan . Jokainen levy tarkastetaan, viat havaitaan välittömästi ja prosessiongelmat voidaan korjata ennen kuin ne eskaloituvat – tämä lähestymistapa sopii hyvin suuriin tuotantomääriin.
Offline-röntgenjärjestelmät palvelevat eri tarkoitusta. Ne sopivat ihanteellisesti näytteenottotarkastuksiin, NPI-validointiin ja yksityiskohtaiseen vianetsintään, kun tarkastussyvyys ja käyttäjän hallinta ylittävät syklin ajan. Monille tehtaille offline-tarkastus tarjoaa parhaan tasapainon kustannusten ja tiedon välillä.
Suuri volyymivalmistus asettaa tiukat vaatimukset sykliajalle, automaatiolle ja johdonmukaisuudelle. Kaikista tarkastusvaiheista, jotka hidastavat linjaa, tulee nopeasti pullonkaula.
NPI- ja pientuotantoympäristöt arvostavat sen sijaan mukautumiskykyä. Kyky käsitellä toistuvia suunnittelumuutoksia, vaihtelevia levykokoja ja eri komponenttityyppejä – ilman jatkuvaa uudelleenohjelmointia – on usein tärkeämpää kuin raakanopeus.
Tämän vaiheen ohittaminen on nopein tapa maksaa liikaa ominaisuuksista, joita käytät harvoin. Ennen kuin vertaat eritelmiä tai järjestelmäkokoonpanoja, tarvitset selkeän kuvan siitä, miltä levysi näyttävät ja missä todelliset riskisi ovat olemassa. Tehokas röntgenvalinta alkaa aina tuotteen monimutkaisuuden kartoittamisesta tarkastusvaatimuksiin.
Eri komponenttipaketit tuovat mukanaan hyvin erilaisia tarkastushaasteita. Pohjapääteiset laitteet, kuten BGA, CSP ja LGA, edellyttävät juotospallojen selkeää visualisointia ja luotettavaa tyhjätilamittausta. Suurilla lämpötyynyillä varustetut QFN-paketit vaativat tarkan tyhjiöprosentin laskennan leveillä juotosalueilla yksinkertaisen läsnäolon havaitsemisen sijaan. Hienojakoiset IC:t ja läpimenevät juotosliitokset sen sijaan luottavat enemmän läpäisykykyyn ja kuvan kontrastiin paljastaakseen riittämättömän juotoksen, sillan tai epätäydellisen piipun täytön.
Koska jokainen komponenttityyppi rasittaa tarkastusjärjestelmää eri tavalla, levyjesi pakettien yhdistelmä määrittää suoraan, kuinka paljon resoluutiota, kallistuskykyä ja CT-rekonstruktiota todella tarvitset.
Kaikki havaittavat viat eivät sisällä samaa riskiä. Useimmilla PCBA-valmistajilla vikoja, jotka todella vaikuttavat pitkän aikavälin luotettavuuteen, ovat liiallinen tai epätasainen aukko BGA-juotosliitoksissa, tyynyn pään aukeaminen, joka johtaa ajoittaisiin vioihin, piilotetut sillat tai riittämätön juotos pohjapäätekomponenttien alla ja riittämätön läpimenevän reiän tynnyrin täyttö.
Alan standardit, kuten IPC-7095, sallivat tietyn tyhjennysprosentin sovellusluokasta riippuen, mikä tarkoittaa, että tarkastuksen on oltava riittävän tarkka, jotta voidaan mitata – ei vain havaita – mitätöintiä. Samaan aikaan monet näistä vioista eivät automaattisesti vaadi täydellistä 3D-CT-tarkastusta. Monissa tapauksissa hyvin valitut kulmat ja johdonmukaiset mittausmenetelmät ovat riittäviä luotettavien arvioiden tekemiseen ilman täyden tomografian kustannuksia ja sykliaikaa.

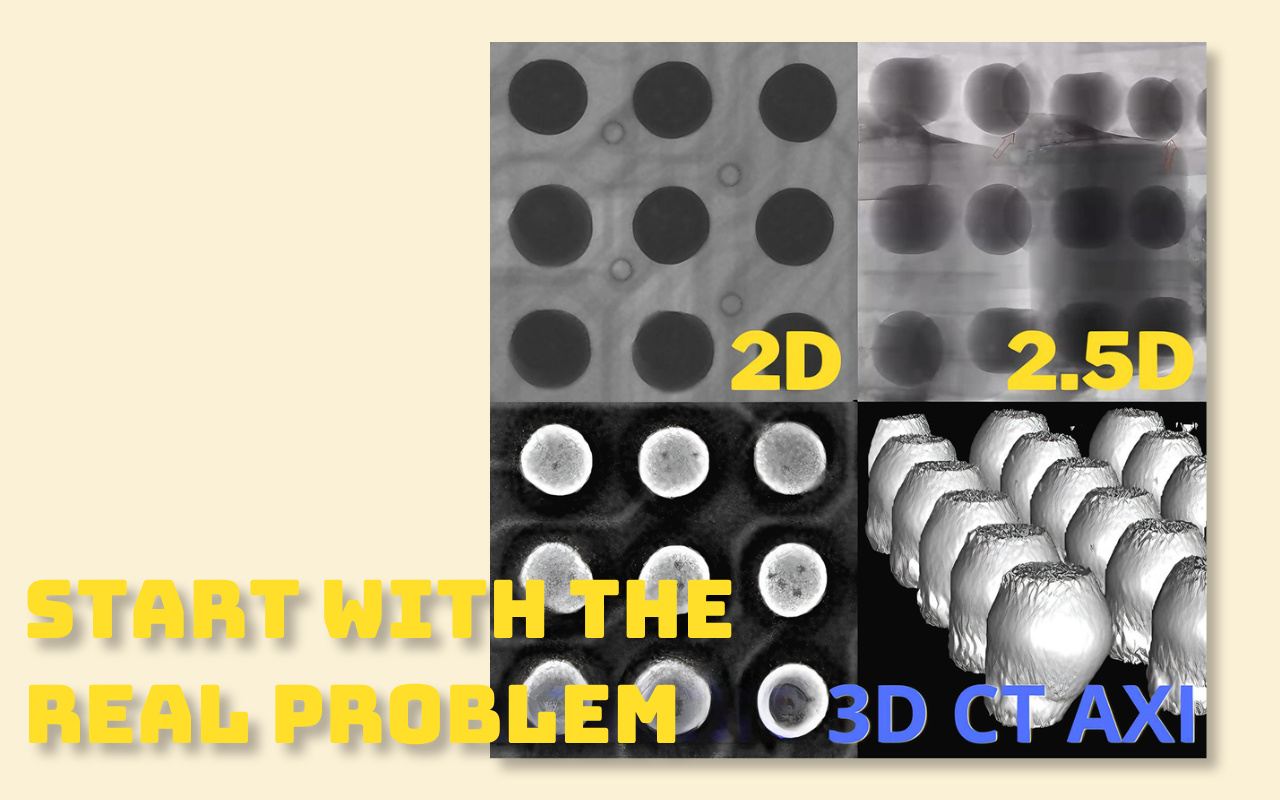

Valitsemasi tarkastustekniikka määrittää suurimman osan pitkän aikavälin tyytyväisyydestäsi järjestelmään sekä merkittävän osan sen kokonaiskustannuksista. Avainasemassa ei ole valita edistyneintä saatavilla olevaa tekniikkaa, vaan tarkastustason sovittaminen vikojen kanssa, joita sinun on todella valvottava.
2D-röntgentarkastus toimii hyvin perushuokosten havaitsemisessa, yksikerroksisen juotosliitoksen arvioinnissa ja vikojen analysoinnissa, joissa nopeat tulokset ovat tärkeämpiä kuin syvyystiedot. Sitä käytetään yleisesti pienten ja keskisuurten volyymien tuotannossa, kustannusherkissä ympäristöissä tai suunnittelulaboratorioissa, joissa joustavuus ja nopeus ylittävät täyden tilavuuden rekonstruoinnin tarpeen. Sen etuja ovat nopea tarkastusnopeus, suoraviivainen käyttö ja alhaisimmat sisääntulokustannukset.
2.5D-röntgenkuva lisää syvyyttä kallistamalla ilmaisinta tai näytettä vinojen näkymien luomiseksi. Tämä mahdollistaa onteloiden paikantamisen, piilossa olevien liitoserojen tunnistamisen ja Z-akseliin liittyvien vikojen arvioinnin paremmin ilman täyden CT-skannauksen aikarangaistusta. Monilla SMT-linjoilla, erityisesti niillä, joissa on kaksipuolisia levyjä tai jotka kohtaavat satunnaisia päätyynyn aiheuttamia riskejä, 2,5D-tarkastus tarjoaa parhaan tasapainon tarkastussyvyyden, suoritustehon ja kustannusten välillä.
Täysi 3D-tietokonetomografia on sopivin, kun tarkastuksen tarkkuudesta ei voida tinkiä. Sovellukset autoteollisuudessa, lääketieteellisessä tai ilmailuelektroniikassa vaativat usein tarkkaa aukkojen kvantifiointia monimutkaisissa juotosrakenteissa ja täyden kerros-kerroksisen rekonstruoinnin prosessin validointia varten. Vaikka 3D CT tarjoaa vertaansa vailla olevan selkeyden ja mittausvarmuuden, sen mukana tulee korkeammat järjestelmäkustannukset ja hitaammat skannausajat, joten se soveltuu parhaiten erittäin luotettavaan tuotantoon tai edistyneeseen prosessikehitykseen jokaisen levyn rutiinitarkastuksen sijaan.

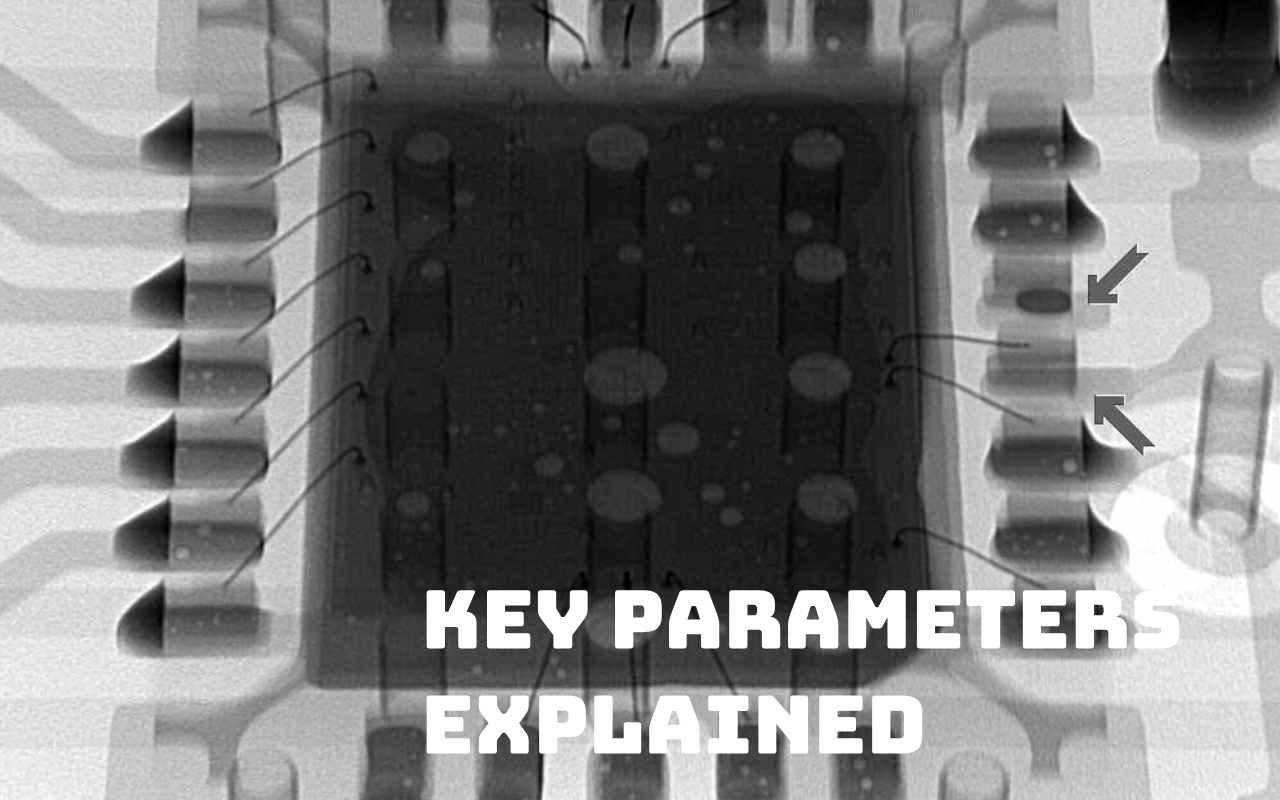

Tekniset tiedot korostavat usein äärimmäisiä lukuja, mutta todellinen röntgensuorituskyky riippuu siitä, kuinka hyvin avainparametrit ovat tasapainossa. Keskittyminen yhteen otsikon spesifikaatioon johtaa yleensä korkeampiin kustannuksiin ilman mitattavissa olevaa tarkastushyötyä. Näiden parametrien vuorovaikutuksen ymmärtäminen on ratkaisevan tärkeää valittaessa järjestelmä, joka toimii luotettavasti päivittäisessä PCBA-tuotannossa.
Useimpiin BGA-tarkastustehtäviin 3–5 μm:n resoluutio on jo riittävä, varsinkin 0,4 mm:n ja sitä suuremmille pallonvälille. Tällä tasolla tyhjennys-, romahtamisongelmat ja useimmat juotosliitoksen poikkeavuudet ovat selvästi näkyvissä ja mitattavissa.
Submikronin resoluutio on hyödyllinen vain tarkastettaessa erittäin hienoja rakenteita tai suoritettaessa kehittynyttä vikaanalyysiä. Rutiininomaisessa PCBA-tarkastuksessa se tuo usein kompromisseja, jotka painavat sen hyödyt. Suurempi resoluutio yleensä vähentää näkökenttää, lisää skannausaikaa ja nostaa merkittävästi järjestelmän kustannuksia ilman, että vian havaitsemiskyky paranee.
Geometrinen suurennus parantaa yksityiskohtien näkyvyyttä, mutta se tulee aina näkökentän kustannuksella. Suurennuksen kasvaessa näkyvä tarkastusalue kutistuu, mikä tarkoittaa, että saman taulun peittämiseen tarvitaan enemmän kuvia.
Suurille tai monimutkaisille piirilevyille liiallinen suurennus voi pidentää tarkastusaikaa dramaattisesti ja vähentää suorituskykyä. Käytännön tavoitteena ei ole maksimoida suurennusta, vaan valita taso, joka ratkaisee selvästi kohteen viat, mutta silti mahdollistaa tehokkaan koko tarkastusalueen peittämisen.
Putken teho määrittää, kuinka hyvin röntgensäteet läpäisevät materiaalit, mutta suurempi teho ei automaattisesti tarkoita parempia kuvia. Korkeammat kV-tasot ovat hyödyllisiä paksuille, monikerroksisille levyille, runsaasti kuparia sisältäville malleille tai komponenteille, joissa on suojaus ja jäähdytyslevyt.
Useimmissa PCBA-sovelluksissa putken tehoalue 90–130 kV tarjoaa tehokkaan tasapainon tunkeutumisen ja kuvan kontrastin välillä. Tämän alueen ylittäminen vähentää usein kontrastia ohuissa juotosliitoksissa, jolloin aukot ja hienovaraiset viat on vaikeampi erottaa. Monissa tapauksissa liiallinen putken teho heikentää tarkastuksen laatua sen sijaan, että se parantaisi sitä.

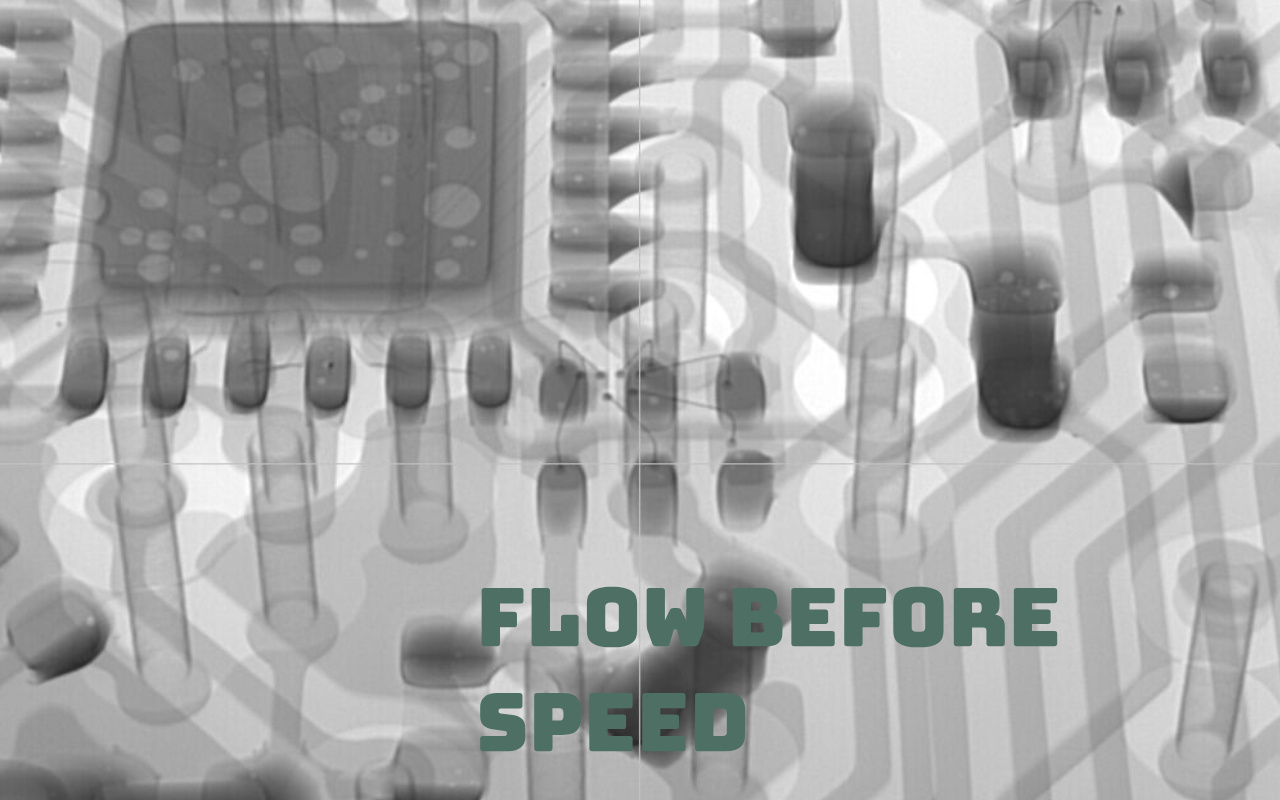

Röntgenjärjestelmän sijoittaminen tuotantovirtaan vaikuttaa suoraan tuotantoon, tarkastusstrategiaan ja investoinnin tuottoon. Vaikka sisäänrakennettua röntgenkuvaa pidetään usein perimmäisenä tavoitteena, se ei ole automaattisesti oikea valinta jokaiselle tehtaalle.
Offline-röntgenjärjestelmät tarjoavat korkeimman tason joustavuutta. Ne pystyvät käsittelemään monenlaisia levykokoja, tuotetyyppejä ja tarkastustehtäviä häiritsemättä linjatasapainoa. Pienemmillä ennakkoinvestoinneilla, yksinkertaisemmilla ylläpitovaatimuksilla ja helpommalla käyttäjän pääsyllä offline-järjestelmät sopivat hyvin näytteenottotarkastuksiin, NPI-validointiin ja yksityiskohtaiseen vianetsintään.
Monille tehtaille, erityisesti niille, jotka käyttävät sekatuotteita tai maltillisia määriä, offline-röntgen tarjoaa kaikki tarvittavat tarkastusominaisuudet ilman uusia pullonkauloja tai asettelun rajoituksia.
Inline-röntgentarkastuksesta tulee arvokasta, kun tuotantomäärä on suuri ja tasainen, tyypillisesti yli 10 000 levyä kuukaudessa, ja kun tarvitaan välitöntä palautetta vikojen leviämisen estämiseksi. Näissä tapauksissa jokaisen levyn automaattinen tarkastus voi vähentää merkittävästi jälkikäsittelyä ja parantaa prosessin vakautta.
Inline-järjestelmät tuovat kuitenkin myös korkeammat kustannukset, suuremmat lattiatilavaatimukset ja tiukat sykliaikarajoitukset. Keskisuuren tai pienen volyymin tuotannossa nämä tekijät ovat usein etuja suuremmat, mikä tekee sisäänrakennetusta röntgenkuvasta yliinvestointia tuottavuuden lisäämisen sijaan.

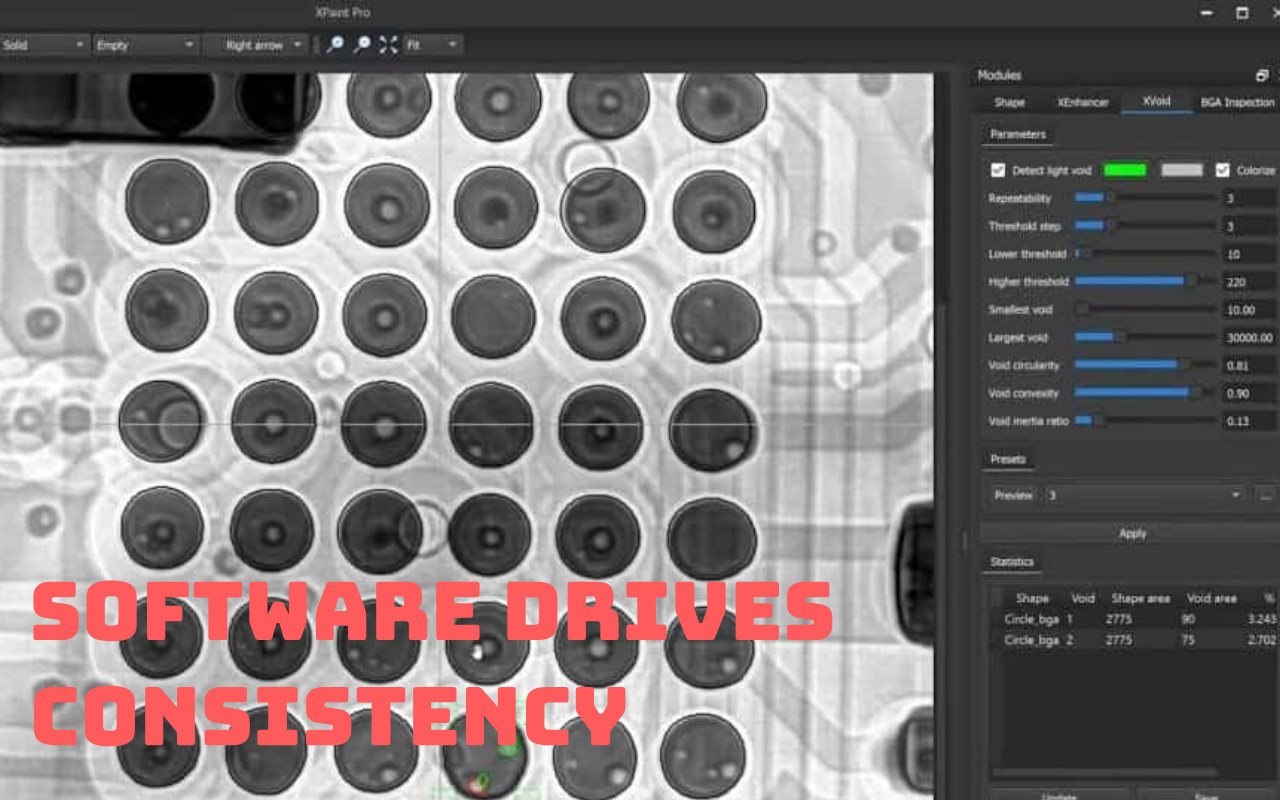

Jopa paras optiikka ja röntgenputket tarjoavat rajallista arvoa ilman älykkäitä ohjelmistoja. Päivittäisessä PCBA-tarkastuksessa ohjelmisto määrittää, kuinka johdonmukaisesti viat tunnistetaan, kuinka paljon tulokset riippuvat käyttäjän kokemuksesta ja kuinka hyödyllisiä tarkastustiedoista tulee yhden tarkastuksen tai arvostelun jälkeen.
Manuaalinen tyhjän estimointi tuo subjektiivisuutta ja epäjohdonmukaisuutta erityisesti eri operaattoreiden ja vuorojen välillä. Nykyaikaiset röntgenohjelmistot käyttävät algoritmeja, jotka laskevat tyhjöprosentin automaattisesti IPC-hyväksyntäkriteerien mukaisesti, mikä tuottaa toistettavia ja vertailukelpoisia tuloksia.
Tämä johdonmukaisuus on välttämätöntä prosessin ohjaukselle. Kun tyhjät tiedot ovat luotettavia ja objektiivisia, insinöörit voivat seurata trendejä, korreloida vikoja tulostus- tai uudelleenjuoksuparametreihin ja tehdä tietoisia muutoksia sen sijaan, että luottaisivat pelkkään visuaaliseen harkintaan.
Sisäänrakennetut vikakirjastot ja AI-avusteinen kuva-analyysi vähentävät merkittävästi käyttäjien oppimiskäyrää. Sen sijaan, että järjestelmä tulkitsisi raakoja kuvia tyhjästä, se korostaa epäilyttävät alueet ja luokittelee yleisiä virhetyyppejä, kuten tyhjennys-, silta- tai aukeamat.
Tämä paitsi nopeuttaa tarkastuspäätösten tekemistä, myös vähentää riippuvuutta erittäin kokeneesta henkilöstöstä. Tehtaissa, joissa on vaihtuvia vuoroja tai rajoitetusti tarkastusasiantuntijoita, vankka ohjelmisto parantaa suoraan tarkastusten yhdenmukaisuutta ja suorituskykyä.
Röntgentarkastustiedoista tulee paljon arvokkaampia, jos niitä ei eristetä. SPC-tietojen, kuvien ja vikatilastojen saumaton vienti mahdollistaa pitkän aikavälin tuottoanalyysin ja jäljitettävyyden.
MES- tai tehdastietojärjestelmiin integroituna röntgentarkastus tukee Industry 4.0 -aloitteita yhdistämällä vikatrendit tiettyihin tuotteisiin, prosesseihin ja aikaikkunoihin. Tämä muuttaa röntgenkuvan erillisestä tarkastustyökalusta prosessin optimoinnin ydinelementiksi.
Röntgenlaitteen ostohinta on vasta lähtökohta. Järjestelmän käyttöiän aikana käyttö-, ylläpito- ja välilliset kustannukset ovat usein yhtä suuret tai suuremmat kuin alkuinvestoinnit. Omistuksen kokonaiskustannusten ymmärtäminen on ratkaisevan tärkeää kestävän päätöksen tekemiseksi.
Alhaisemmat ennakkokustannukset eivät aina tarkoita pienempiä kokonaiskustannuksia. Suljetut putkijärjestelmät vaativat tyypillisesti vain vähän huoltoa eikä hehkulangan vaihtoa, joten käyttökustannukset ovat ennakoitavissa. Ne kuitenkin usein rajoittavat saavutettavissa olevaa resoluutiota ja joustavuutta.
Avoputken järjestelmät tarjoavat paremman suorituskyvyn ja tarkemman resoluution, mutta vaativat säännöllisen filamentin vaihdon ja aktiivisempaa huoltoa. Nämä jatkuvat kustannukset on otettava huomioon suoritushyötyjen rinnalla, eikä niitä arvioitava erikseen.
Suljetut röntgenputket kestävät tyypillisesti 8 000 - 15 000 käyttötuntia minimaalisella huollolla. Avoimet putket voivat vaatia ajoitettuja huoltotoimenpiteitä, mikä tuo mukanaan seisokkeja ja huollon suunnitteluun liittyviä näkökohtia.
Laitteiston ylläpidon lisäksi myös käyttäjien ja insinöörien koulutusaika vaikuttaa kokonaisomistuskustannuksiin. Järjestelmät, joissa on intuitiivinen ohjelmisto ja vakaat työnkulut, vähentävät koulutuskustannuksia ja lyhentävät aikaa, joka tarvitaan luotettavien tarkastustulosten saavuttamiseen.
Sijoitetun pääoman tuotto vaihtelee huomattavasti sovelluksen mukaan. Suuren volyymin laadunvalvonnassa sijoitetun pääoman tuottoprosenttia ohjaavat ensisijaisesti vähentynyt uudelleentyöstö, pienemmät romumäärät ja nopeampi prosessin siirtymän havaitseminen. NPI- ja virheanalyysiympäristöissä arvo saadaan nopeammasta perussyyn tunnistamisesta, lyhyemmistä virheenkorjausjaksoista ja harvemmista kenttien palautuksista.
Molemmissa tapauksissa menestyneimmät investoinnit ovat ne, joissa järjestelmän ominaisuudet ovat tiiviisti linjassa todellisten tarkastustarpeiden kanssa teoreettisen maksimaalisen suorituskyvyn sijaan.
Suurin osa ostovirheistä ei johdu budjetin puutteesta, vaan siitä, että on arvioitu väärin, mitä tarkastustehtävä todella vaatii. Seuraavat sudenkuopat näkyvät toistuvasti kaikenkokoisissa PCBA-tehtaissa.
Yksi yleinen virhe on liiallinen investoiminen täyteen 3D-CT-kykyyn, kun 2.5D-tarkastus jo tarjoaa riittävän näkyvyyden. Tämä johtaa usein huomattavasti korkeampiin kustannuksiin, hitaampaan tarkastusnopeuteen ja vajaakäyttöisiin ominaisuuksiin, jotka lisäävät vain vähän arvoa päivittäiseen tuotantoon.
Toinen usein esiintyvä virhe on keskittyminen lähes yksinomaan resoluutiolukuihin jättäen huomioimatta näkökentän, ohjelmiston käytettävyyden ja tarkastuksen työnkulun. Erittäin korkea resoluutio saattaa näyttää vaikuttavalta tietolomakkeessa, mutta se usein vähentää peittoaluetta ja pidentää tarkastusaikaa parantamatta todellista vian havaitsemista.
Ohjelmisto on myös laajalti aliarvioitu. Järjestelmät, joissa on monimutkaiset rajapinnat tai rajoitettu automaatio, hidastavat käyttöönottoa, lisäävät käyttäjäriippuvuutta ja vähentävät tarkastusten yhdenmukaisuutta – laitteiston laadusta riippumatta.
Lopuksi monet ostajat jättävät huomiotta käytännölliset tekijät, kuten lattiatilan, levyjen käsittelyvirtauksen ja säteilysuojausvaatimukset. Nämä ongelmat tulevat usein esille vasta asennuksen jälkeen, kun asettelun muutoksista ja työnkulun häiriöistä tulee kalliita ja niitä on vaikea korjata.

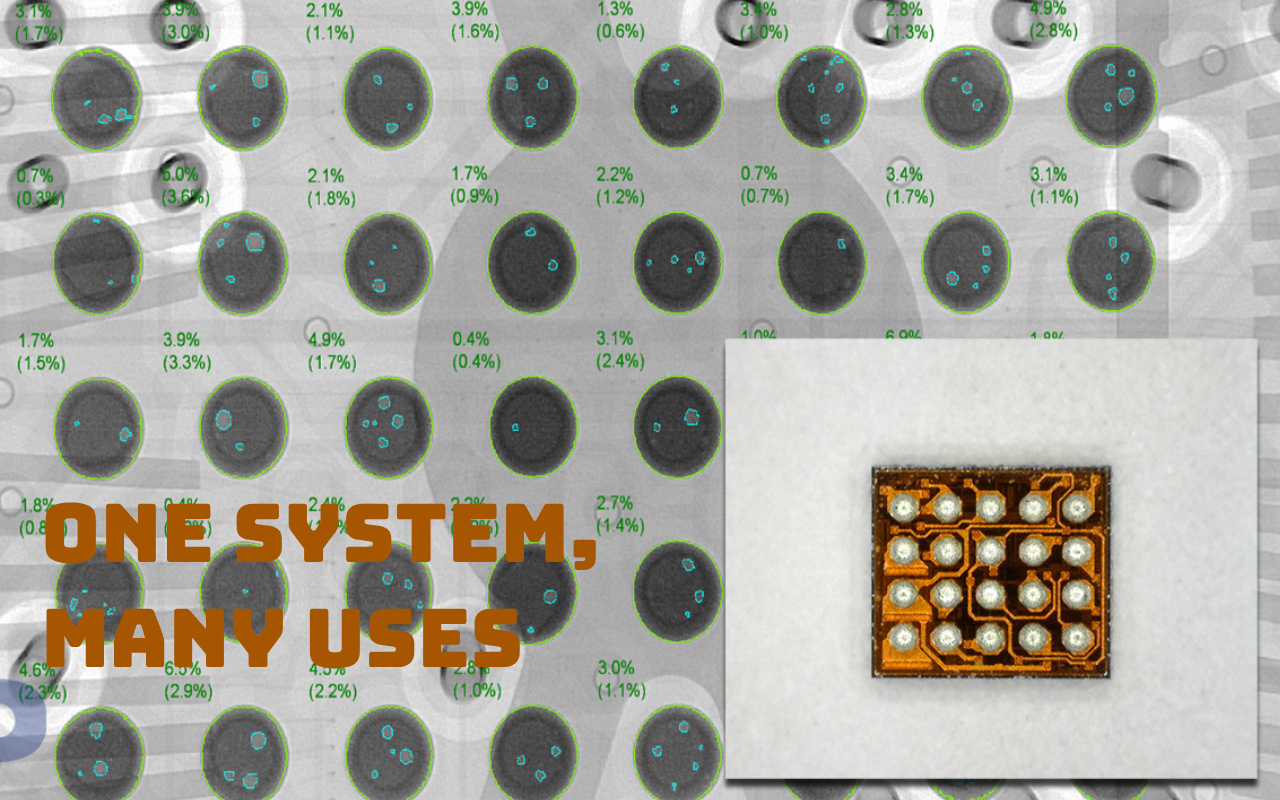

Havainnollistaaksesi, kuinka tarkastusvaatimukset muuttuvat järjestelmän valinnaksi, harkitse, kuinka yksi monipuolinen offline-röntgenalusta voi tukea useita tosielämän skenaarioita ilman ylimäärityksiä.
Keskimääräisessä kulutuselektroniikan tuotannossa BGA:n tyhjiön perustarkastus on usein ensisijainen vaatimus. Tässä tapauksessa automaattisella tyhjiömittauksella varustettu 2D- tai 2.5D-järjestelmä tuottaa nopeita, toistettavia tuloksia hidastamatta tuotantoa tai nostamatta tarkastuskustannuksia.
Autoelektroniikan NPI- ja prosessivalidoinnin tarkastusprioriteetit muuttuvat. Sama järjestelmä, jossa käytetään kallistettuja näkymiä ja joustavaa navigointia, voi paljastaa varhaisen vaiheen pään tyynyyn kohdistuvat riskit ja juotosliitoksen irtoamisen ilman täydellistä CT-skannausta. Tämän ansiosta insinöörit voivat tunnistaa prosessin heikkoudet nopeasti ja pitää tarkastusajan hallinnassa.
Kokoonpanopäätöksillä on tärkeä rooli kustannusten ja valmiuksien tasapainottamisessa. Useimmissa SMT-sovelluksissa suljettu putkijärjestelmä, joka toimii noin 90 kV:n jännitteellä ja pistekoko lähes 5 μm, tarjoaa riittävän tunkeutumisen ja kuvan selkeyden luotettavaa tarkastusta varten.
Yhdistettynä CNC-tyyliseen ohjelmointiin ja intuitiiviseen navigointiin, järjestelmät, kuten ICT-7900, mahdollistavat tehokkaan näytteenoton eri levyiltä ja tuotteilta. Tämä lähestymistapa tukee sekä rutiinilaaduntarkastuksia että syvempää suunnitteluanalyysiä ilman monimutkaisuutta ja ylimääriteltyjen tarkastusalustojen kustannuksia.
Turvallisuus ja vaatimustenmukaisuus eivät ole valinnaisia yksityiskohtia – ne vaikuttavat suoraan käyttäjän suojaukseen, viranomaishyväksyntään ja siihen, voiko järjestelmä toimia jatkuvasti ilman keskeytyksiä. Näiden tekijöiden huomiotta jättäminen johtaa usein odottamattomiin seisokkeihin tai kalliisiin jälkiasennuksiin asennuksen jälkeen.
Nykyaikaiset kaappimaiset röntgenjärjestelmät on suunniteltu kattavalla suojauksella ja lukitussuojauksella. Normaalikäytössä säteilyvuoto on tyypillisesti paljon FDA- ja OSHA-rajojen alapuolella, usein alle 0,5 mR/h mitattuna 5 cm:n etäisyydeltä kotelosta.
Tehokas säteilyturvallisuus noudattaa ALARA-periaatetta: altistumisen minimoiminen ajan, etäisyyden ja suojauksen asianmukaisen hallinnan avulla. Kun nämä periaatteet sisällytetään järjestelmän suunnitteluun ja päivittäisiin toimintatapoihin, röntgentarkastus on turvallista käyttäjille ja säädöstenmukaista.
Pitkän aikavälin luotettavuus riippuu ennakoivasta kunnossapidon suunnittelusta. Vuosittainen kalibrointi, rutiinijärjestelmän tarkastukset ja säännöllinen putken suorituskyvyn tarkastus auttavat ylläpitämään vakaata kuvanlaatua ja tarkastusten tarkkuutta.
Suljetut putkijärjestelmät tarjoavat yleensä ennustettavan käyttöiän ja minimaaliset huoltovaatimukset, mikä vähentää suunnittelemattomia seisokkeja. Yhdenmukaisen käytettävyyden varmistamiseksi monet tehtaat sisällyttävät myös huoltosopimukset ja varaosasuunnittelun osaksi omistusstrategiaansa sen sijaan, että huoltoa käytettäisiin jälkikäteen.
Ennen kuin sitoudut röntgenjärjestelmään, käy läpi seuraava tarkistuslista varmistaaksesi, että tarkastustarpeet ja järjestelmän ominaisuudet ovat yhdenmukaiset.
Aloita tunnistamalla, mitkä levyt ja komponenttityypit tarkastetaan useimmin. Määrittele tarkat viat, jotka on havaittava, kuten tyhjennys, päätyynyssä, sillat tai riittämätön juotos. Selvitä vaadittu päivittäinen tai tuntikohtainen läpijuoksu, jotta vältytään uuden tuotannon pullonkaulalta.
Päätä, sopiiko sisäinen vai offline-sijoittelu parhaiten tuotantokulkuusi. Arvioi, mitkä ohjelmistotoiminnot ovat olennaisia, mukaan lukien automaattinen tyhjiölaskenta, kuva-analyysityökalut ja MES- tai SPC-integraatio. Varmista lopuksi, että järjestelmä täyttää kaikki paikalliset säteilyturvallisuus- ja vaatimustenmukaisuusvaatimukset, jotta vältytään asennusviiveiltä tai käyttörajoituksilta.
Onnistunut röntgenvalinta alkaa vikariskien ja tuotantovolyymien selkeästä määrittelystä ennen tarkastustekniikan valintaa. Oikea tasapaino 2D-, 2.5D- ja 3D CT:n välillä riippuu sovelluksen tarpeista – ei enimmäismäärityksistä.
Tasapainoinen järjestelmäsuunnittelu ja vahvat ohjelmistoominaisuudet tuottavat jatkuvasti enemmän arvoa kuin pelkkä äärimmäinen resoluutio. Monille tehtaille offline-röntgentarkastus tarjoaa käytännöllisimmän yhdistelmän joustavuutta, suorituskykyä ja kustannuksia, kun taas inline-järjestelmät ovat perusteltuja vain todellisissa suuren volyymin ympäristöissä.
Ennen kaikkea kokonaiskustannusten pitäisi ohjata päätöstä. Vältä liiallisia ominaisuuksia, jotka lisäävät kustannuksia ratkaisematta todellisia ongelmia, ja valitse röntgenjärjestelmä, joka tuottaa luotettavat tarkastustulokset taloudellisesti ja johdonmukaisesti koko käyttöikänsä ajan.
Ei, useimpiin BGA-tyhjennysten tarkastukseen ja prosessien valvontaan 2D- tai 2.5D-järjestelmät riittävät ja maksavat paljon vähemmän. 3D CT tulee välttämättömäksi vain, kun tarvitset onteloiden tarkan Z-akselin sijainnin (esim. rajapinta vs. keskusta), kerrosten erottelua kaksipuolisilla levyillä tai tiukkojen autoteollisuuden/lääketieteellisten standardien noudattamista, jotka edellyttävät tilavuuden kvantifiointia. Aloita taustasta: Tyhjiä muodostuu loukkuun jääneestä vuokaasusta takaisinvirtauksen aikana; IPC-7095 mahdollistaa jopa 25-30 % tyhjennyspallojen kokonaismäärän tuoteluokasta riippuen.
Hyvä 2,5D-järjestelmä, jossa on kallistusnäkymät, paljastaa tyhjiön koon, sijainnin ja päätyynyssä olevat riskit luotettavasti. Esimerkki: Kulutuselektroniikkatehtaissa käytetään rutiininomaisesti 2.5D offline-järjestelmiä 100 % näytteenottoon ja erinomaiseen tuoton hallintaan, mikä säästää 40-60 % verrattuna CT:hen.
ROI riippuu vältetyistä vikapakokustannuksista. Vaiheet sisältävät: Arvioi nykyinen korjaustyön/kentän epäonnistumisaste piilovikojen perusteella (esim. 2–5 % BGA-ongelmien yhteydessä). Laske keskimääräinen hinta epäonnistunutta korttia kohden (uudelleentyöstö 50-200 dollaria, kenttäpalautus 500 dollaria+). Kerro vuotuisella määrällä saadaksesi mahdollisia säästöjä. Vähennä järjestelmän TCO (osto + 3-5 vuoden huolto/koulutus). Jaa säästöt takaisinmaksuajalla TCO:lla. Suuren volyymin linjoilla (> 50 000 levyä/vuosi) takaisinmaksuaika on usein alle 12 kuukautta, koska uusintatyöt vähenevät.
Pieni määrä/NPI lisää arvoa nopeamman virheenkorjauksen ja vähemmän asiakasvalitusten ansiosta. Todellinen esimerkki: Keskimääräinen tehdas vähensi BGA:n uudelleentyöstöä 80 % lisättyään offline-röntgenkuvan ja maksoi koneesta 18 kuukaudessa pelkän työvoiman säästön kautta.
Nykyaikaiset suljetut putkijärjestelmät tarvitsevat vain vähän huoltoa: vuosittaista kalibrointia/sertifiointia tarkkuuden ja turvallisuuden noudattamiseksi, ilmaisimien säännöllistä puhdistusta ja ohjelmistopäivityksiä. Avoputkimallit vaativat hehkulangan vaihtoa 1-2 vuoden välein. Budjetti ennaltaehkäiseviin palvelusopimuksiin (5-10 % hankintahinnasta vuosittain).
Päivittäin: yksinkertaiset lämmittely- ja vakavuustarkastukset. Säteilyturvallisuusselvitykset vuosittain. Käyttöaika ylittää tyypillisesti 98 % asianmukaisella hoidolla. AOI:hen verrattuna röntgensäteiden ylläpito maksaa vähemmän, koska mikään liikkuva optiikka ei saastu.
Harvoin alle 20-30 000 levyjä/kk. Inline lisää monimutkaisuutta, tilaa ja kustannuksia samalla kun riskinä on linjan pullonkauloja, jos syklin aika ylittää taktin. Useimmat keskimääräiset tehtaat käyttävät offline-järjestelmiä 5–20 %:n näytteenottoon sekä jälkivirtauksen AOI/SPI:hen, mikä saavuttaa vastaavan laadun pienemmillä investoinneilla. Inline kannattaa vain, kun 100 % piiloliitostarkastus on pakollinen (esim. ilmailu) tai kun korjauskustannukset ovat erittäin korkeat.
Esimerkki: Monet autotoimittajat käyttävät keskimääräistä äänenvoimakkuutta onnistuneesti linjan lähelle sijoitetun offline-tilassa olevan 2.5D-röntgenin avulla nopean palautteen saamiseksi.
Kriittisesti tärkeä – usein enemmän kuin raakalaitteiston tekniset tiedot. Hyvä ohjelmisto tarjoaa automaattisen tyhjiömittauksen (toistettavissa IPC:tä kohti), vikojen luokittelukirjastot (vähentää käyttäjän taidoista riippuvuutta) ja MES/SPC-viennin trendejä varten. Huono ohjelmisto johtaa hitaaseen manuaaliseen analysointiin ja epäjohdonmukaisiin tuloksiin. Nykyaikaiset järjestelmät käyttävät tekoälyavusteista arviointia, mikä lyhentää tarkistusaikaa 50–70 %. Kun arvioit koneita, testaa ohjelmiston käytettävyyttä todellisilla levyilläsi – se on ero työkalun, joka istuu käyttämättömänä, ja sellaisen työkalun välillä, joka parantaa päivittäistä tuottoa.
