Nykypäivän nopeatempoisessa SMT-valmistusmaailmassa luotettava juotospastan tarkastuskone voi tehdä kaiken eron korkealaatuisen piirilevyn ja kalliiden korjausten välillä. Olipa kyseessä pieni prototyyppilinja tai suurituotantolaitos, SPI-tekniikan ymmärtäminen auttaa havaitsemaan juotospastan viat ajoissa, lisäämään tuottoa ja säästämään rahaa. Tämä opas opastaa sinut läpi kaiken perusasioista edistyneeseen integrointiin, jotta voit päättää, sopiiko SPI asetukseesi.
Juotospastan tarkistus tai SPI on pintaliitostekniikan (SMT) avainvaihe, jossa kone tarkistaa piirilevylle tulostetun juotospastan ennen komponenttien sijoittamista. Ajattele juotospastaa liimana, joka pitää pienet osat, kuten vastukset ja sirut paikoillaan juottamisen aikana. Jos tahnaa on liikaa, liian vähän tai väärässä paikassa, se voi aiheuttaa myöhemmin suuria ongelmia, kuten oikosulkuja tai heikkoja yhteyksiä.
SPI-kone skannaa taulun ja mittaa tahnan kameroiden ja valojen avulla. Se etsii ongelmia, jotka ihmissilmä saattaa huomaamatta, etenkin pienillä laudoilla, joissa on pieniä tyynyjä. Ilman SPI:tä monet viat lipsahtavat läpi lopulliseen testaukseen asti, mikä tuhlaa aikaa ja materiaaleja. Alan raporttien mukaan jopa 70 % SMT-virheistä alkaa huonosta juotospastatulostuksesta. Siksi SPI on kuin ennakkovaroitusjärjestelmä tuotantolinjallesi.
Tyypillisessä SMT-linjassa SPI tulee heti juotospastatulostimen jälkeen ja ennen poiminta- ja paikkakonetta. Näin se sopii:
Ensin tulostin levittää juotospastaa piirilevylle stensiilin kautta. Sitten SPI-kone tarkastaa sen välittömästi. Jos kaikki näyttää hyvältä, lauta siirtyy paikkaan, jossa komponentit lisätään. Jos ei, laite merkitsee sen puhdistusta tai uudelleentulostusta varten.
Tämä asento on tärkeä, koska tahna-ongelmien korjaaminen varhaisessa vaiheessa on paljon helpompaa kuin sulatusjuottamisen jälkeen. Nopeilla linjoilla SPI toimii linjassa hidastamatta toimintaa paljon. Pienemmissä kokoonpanoissa offline-SPI:n avulla voit tarkistaa levyt erissä. Joka tapauksessa se estää huonoja levyjä menemästä pidemmälle ja säästää kalliilta romuilta.
SPI:n ohittaminen saattaa tuntua keinolta leikata kustannuksia, mutta se usein kostautuu. Alan tiedot osoittavat, että ilman SPI:tä juotosliitosvirheet voivat aiheuttaa 60–80 % kaikista SMT-vioista. Jokainen viallinen kortti voi maksaa 10-50 dollaria uudelleentyöstössä, kun ei oteta huomioon menetettyä tuotantoaikaa.
Esimerkiksi autoteollisuuden tai lääketieteellisten piirilevyjen valmistuksessa yksittäinen huono juotosliitos voi johtaa tuhansia maksaviin tuotteiden takaisinvetoon. Elektroniikkateollisuusyhdistyksen IPC:n tekemä tutkimus havaitsi, että SPI:llä varustetut linjat ovat 50 % pienemmät kuin ilman. Yli vuoden aikana se tuo suuria säästöjä. Jos linjasi tuottaa 10 000 taulua kuukaudessa, jopa 1 %:n tuottoparannus voi säästää 10 000 dollaria tai enemmän.

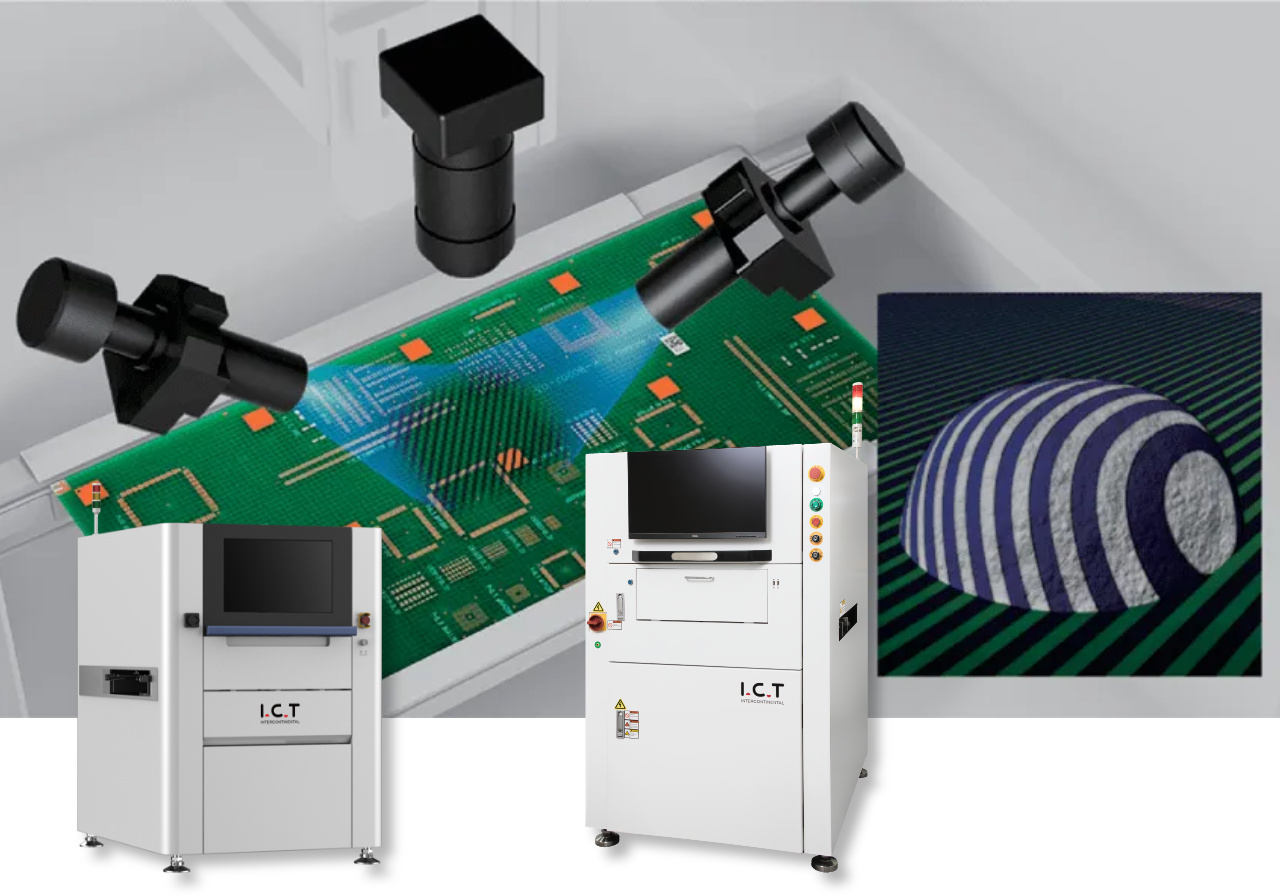

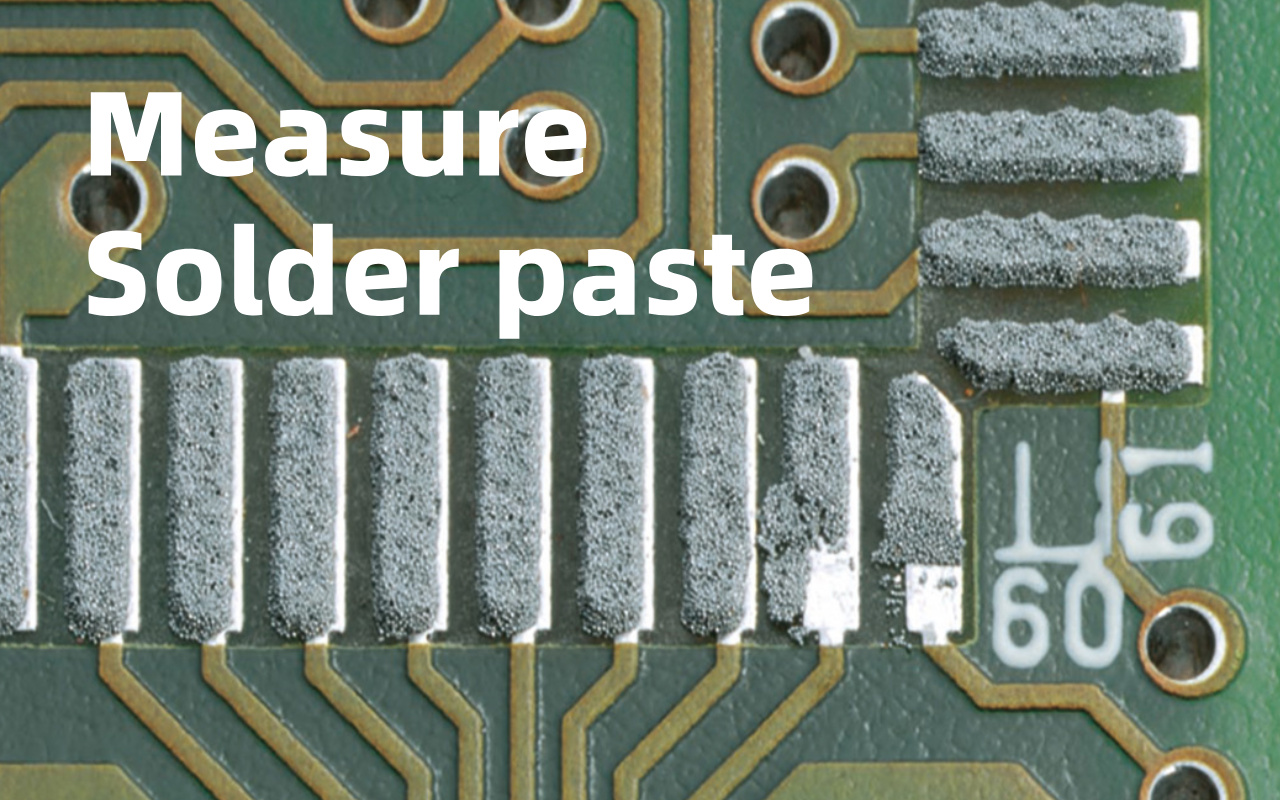

Pohjimmiltaan SPI-kone toimii kuin erittäin tarkka skanneri. Se luo valon ja kameroiden avulla 3D-kartan juotospastasta piirilevyllesi. Pääperiaate on nimeltään vaihesiirtoprofilometria, jossa kone heijastaa valokuvioita levylle ja mittaa kuinka ne vääristyvät tahnakertymien yli.
Tämä valo pomppii takaisin kameraan, ja ohjelmisto laskee jokaisen liimapaikan korkeuden, leveyden ja muodon. Se on samanlainen kuin puhelimesi kasvojentunnistus kartoittaa piirteet, mutta pienille juotostilkuille. Kone vertaa näitä tietoja suunnittelutietoihisi ja merkitsee kaiken toleranssin ulkopuolella.
SPI ei vain ota kuvia; se mittaa tiettyjä asioita hyvän juottamisen varmistamiseksi:
- Korkeus: Kuinka pitkä tahna on. Liian matala tarkoittaa heikkoja niveliä; liian korkea voi aiheuttaa siltoja.
- Alue: Tahnan leviäminen tyynylle. Sen tulee peittää 80-100 % ilman, että se valuu yli.
- Tilavuus: tahnan kokonaismäärä. Tämä on ratkaisevan tärkeää yhtenäisten nivelten kannalta – pyri ±10 % vaihteluun.
- Offset: Jos tahna siirtyy tyynyn keskeltä. Jopa 50 mikronia pois voi johtaa hautakiviin.
Jotkut koneet tarkistavat myös tahnan muotovirheitä, kuten huippuja tai laaksoja. Nämä mittaukset tapahtuvat mikroneina, jotka ovat hiuksia hienompia, mikä varmistaa nykyaikaisten pienten komponenttien tarkkuuden.
Kun käytät korttia SPI:n kautta, tapahtuu seuraavaa:
1. Kuljetin siirtää piirilevyn paikoilleen.
2. Laite skannaa taulun ja heijastaa valokuvioita.
3. Kamerat ottavat kuvia useista kulmista.
4. Ohjelmisto rakentaa 3D-mallin ja analysoi jokaisen tyynyn.
5. Tulokset näkyvät näytöllä: vihreä hyvä, punainen huono, ja tiedot viasta.
6. Jos se on hyvä, lauta jatkaa eteenpäin; jos ei, se saattaa puhdistaa itsensä automaattisesti tai varoittaa.
Näet näytöllä värikkäitä 3D-näkymiä tahnasta, kuten topokartta. On helppo havaita ongelmat ja säätää tulostimen asetuksia heti.

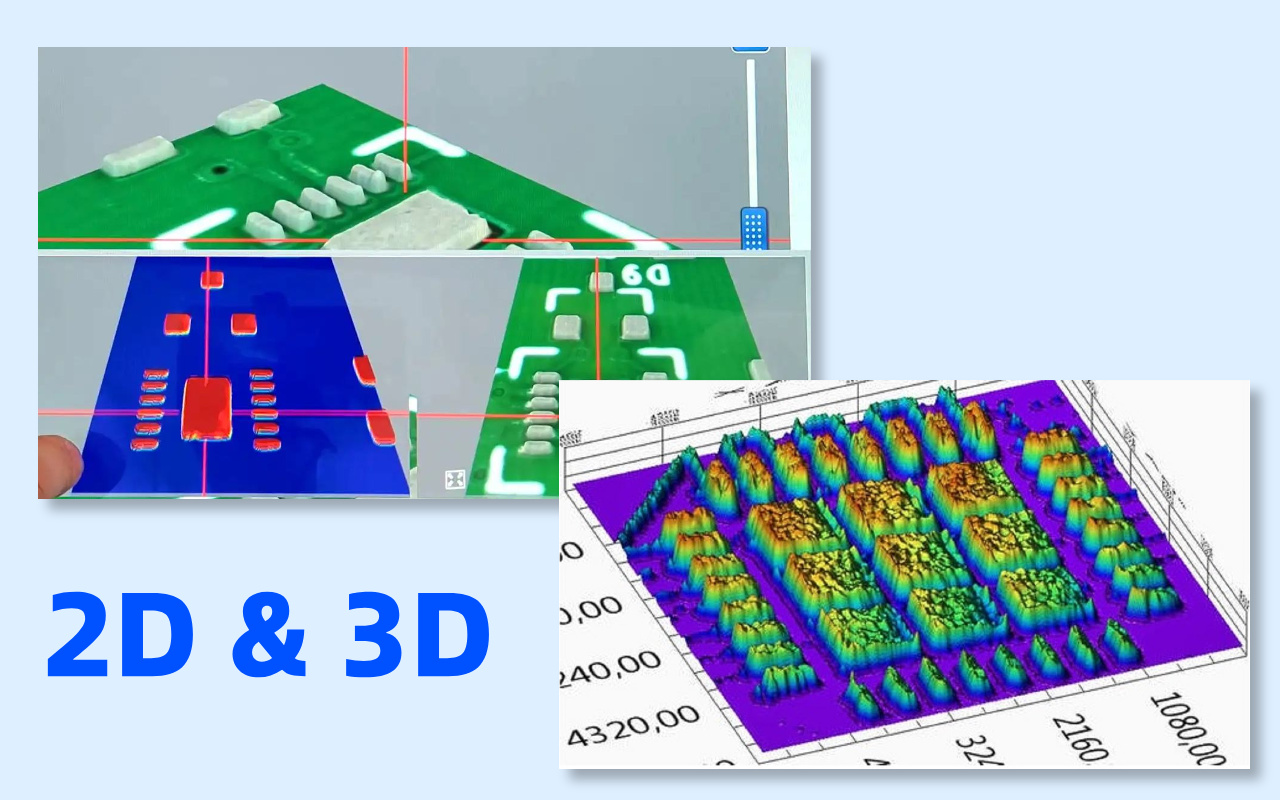

2D SPI käyttää peruskameroita nähdäkseen juotospastan ylhäältä katsottuna. Se mittaa alueen ja sijainnin, mutta ei pysty kertomaan korkeutta tai tilavuutta tarkasti. Se on kuin kakun kypsyyden arvioiminen pelkän ulkonäön perusteella – saatat jäädä huomaamatta, jos se on sisältä huonosti kypsä.
Rajoitukset sisältävät puuttuvat korkeusvirheet, väärät hälytykset varjoista ja hitaammat nopeudet monimutkaisilla levyillä. Yksinkertaisilla PCB-levyillä, joissa on suuria tyynyjä, 2D saattaa toimia, mutta nykyaikaiselle elektroniikalle se ei useinkaan riitä. Hinnat alkavat noin 30 000 dollarista, mutta saat sen, mistä maksat, tarkasti.
3D SPI lisää syvyysmittauksen laserilla tai strukturoidulla valolla, mikä antaa täydellisen kuvan tahnan tilavuudesta ja muodosta. Se havaitsee enemmän vikoja, kuten riittämättömän äänenvoimakkuuden, joka näyttää hyvältä ylhäältä.
Edut: Korkeampi tarkkuus (jopa 0,67 mikronia), vähemmän vääriä puheluita ja parempi data prosessin säätöjä varten. Se on välttämätöntä hienojakoisille osille, kuten 01005-siruille. Vaikka se on kalliimpi (80 000 dollaria+), se maksaa itsensä korkeammalla tuotolla. Useimmat huipputehtaat käyttävät nyt 3D:tä.
Tässä nopea vertailu:
| Ominaisuus | 2D SPI | 3D SPI |
|---|---|---|
| Tarkkuus | Sopii alueelle (10-20um) | Erinomainen tilavuudelle/korkeudelle (1-5um) |
| Nopeus | Nopea (0,5-1 s/FOV) | Nopeampi nykyaikaisissa koneissa (0,35 s/FOV) |
| Väärä puhelunopeus | Korkeampi (5-10 %) | Alempi (1-3 %) |
| Paras jhk | Yksinkertaiset laudat | Monimutkainen, korkea luotettavuus |
Valitse piirilevysi monimutkaisuuden ja budjetin perusteella.
Teollisuuden raportit osoittavat, että juotospastaongelmat aiheuttavat jopa 30 % kaikista piirilevyjen kokoonpanon virheistä. Ilman SPI:tä nämä ongelmat jäävät usein huomaamatta vasta myöhemmissä vaiheissa, mikä johtaa useampaan epäonnistumiseen. Mutta kun lisäät SPI:n, se voi vähentää esivirtausvirheitä jopa 70 % SMTA-tutkimusten mukaan.
Tämä tarkoittaa vähemmän huonoja juotosliitoksia yleisesti, ja joissakin tehtaissa juotosongelmat ovat vähentyneet 60-80 %. Esimerkiksi Global SMT:n raportin mukaan lähes 30 % PCBA-vioista johtuu huonosta juotospastasta, ja SPI pysäyttää ne ajoissa. Suuren volyymin linjoissa tämä vähennys voi nostaa kokonaistuottoasi 90 prosentista 98 prosenttiin tai enemmän.
Ajattele sitä: jos linjasi valmistaa 10 000 lautaa kuukaudessa, 60 prosentin leikkaaminen voi säästää satoja lautoja romusta. Lisäksi SPI antaa sinulle tietoja tulostusongelmien korjaamiseksi nopeasti, mikä estää toistuvat virheet. Ajan myötä tämä johtaa johdonmukaisempaan tuotantoon ja tyytyväisempiin asiakkaisiin. Muista, että nämä luvut ovat peräisin todellisista toimialatiedoista, joten SPI ei ole vain kiva saada – se on älykäs sijoitus parempaan laatuun.
Yhdessä puhelimen osia valmistavassa tehtaassa ennen SPI:tä niillä oli 5 %:n uudelleentyöstöaste juotosongelmien vuoksi. SPI:n lisäämisen jälkeen viat laskivat alle 1 prosenttiin, mikä säästää 200 000 dollaria vain kuudessa kuukaudessa.
Tämä tapahtui, koska SPI havaitsi tahnan tilavuusongelmat varhain, ennen kuin niistä tuli vaikeasti korjattavia liitoksia. Toinen esimerkki piirilevyjen valmistajalta: niiden ensikierron tuotto oli juuttunut 80 prosenttiin ja monia tulostusvirheitä.
Kun he ottivat käyttöön SPI:n, tuotto hyppäsi 95 prosenttiin ja he vähensivät romua 50 prosenttia. He käyttivät koneen tietoja tulostimen asetusten säätämiseen, kuten paineen ja nopeuden säätämiseen. Circuit Insightin tutkimuksessa yritys havaitsi, että viat vähenivät 70 % SPI:n jälkeen, jolloin säännölliset sillat olivat lähes olemattomia.
Lääkinnällisten laitteiden valmistajalle SPI auttoi täyttämään tiukat laatusäännöt vähentämällä vikoja 2 prosentista 0,5 prosenttiin. Nämä tapaukset osoittavat, kuinka SPI maksaa itsensä nopeasti, usein alle vuodessa. Jos tehtaallasi on samanlaisia ongelmia, yksinkertainen kokeilu voi näyttää suuria parannuksia heti.
Sen lisäksi, että vikoja on vähemmän, SPI vähentää uudelleentyöstöä, joka voi maksaa 5–20 dollaria per kortti ajan ja materiaalien osalta. Kun huomaat ongelmat ajoissa, vältät lautojen irrottamisen myöhemmin, mikä säästää työtunteja.
Tämä johtaa korkeampaan ensikierron tuottoon, mikä tarkoittaa, että enemmän lautoja läpäisee ensimmäisellä kerralla ilman korjauksia. Esimerkiksi tehtaat raportoivat tuottojen nousevan 90 prosentista 98 prosenttiin, mikä tarkoittaa vähemmän jätettä ja nopeampaa tuotantoa. SPI antaa sinulle myös todellista tietoa, kuten liittämismäärätrendejä, jotta voit estää ongelmat ennen niiden alkamista.
Yli kuukauden tämä voi säästää tuhansia romukustannuksissa. Lisäksi parempi laatu tarkoittaa vähemmän tuottoa asiakkailta, mikä parantaa mainettasi. Piilotetut edut sisältävät vähemmän seisokkeja, koska tiimisi käyttää vähemmän aikaa vianetsintään.
Pitkällä aikavälillä SPI auttaa koko linjaasi toimimaan sujuvammin ja tehokkaammin. Se on kuin ylimääräinen silmäsarja, joka maksaa itsensä takaisin säästöjen kautta.
SPI tarkastelee juotospastaa ennen osien asettamista, joten se havaitsee ongelmat, kuten liian vähän tahnaa, jotka voivat aiheuttaa avoliitoksia myöhemmin. AOI-tarkastus Kone ei näe komponenttien alle, joten se ei huomaa nämä piilotetut tahnaongelmat.
Jos tahnamäärä on esimerkiksi 20 % pois päältä, SPI ilmoittaa siitä heti, mutta AOI näkee huonon juotteen vasta lämmityksen jälkeen. SPI tarkistaa myös korkeuden ja muodon ja estää siltoja tai heikkoja kohtia, jotka AOI saattaa jättää huomiotta.
Hienojakoisissa levyissä SPI sieppaa jopa 50 mikronin siirtymät, joita AOI ei pysty havaitsemaan esivirtausta. Tämä varhainen saalis säästää kalliilta korjauksilta. Tutkimukset osoittavat, että SPI käsittelee 60-70 % tulostusvirheistä, joita AOI ei koskaan näe.
Ilman SPI:tä monet ongelmat siirtyvät lopulliseen testaukseen. Joten jos tahna on heikko kohtasi, SPI on avainasemassa niiden pysäyttämisessä. Kaiken kaikkiaan SPI keskittyy ennaltaehkäisyyn, kun taas AOI keskittyy enemmän lopputuloksen tarkistamiseen.
AOI tarkistaa sen jälkeen, kun osat on asennettu ja juotettu, joten se löytää puuttuvat komponentit, joita SPI ei näe, koska se katsoo vain tahnaa. Esimerkiksi jos siru on ylösalaisin tai väärä napaisuus, AOI nappaa sen helposti kiinni. SPI kaipaa painatuksen jälkeisiä ongelmia, kuten osien siirtymistä asennuksen aikana.
AOI havaitsee myös pintanaarmuja tai mittavirheitä valmiissa levyssä. Juotoksissa AOI havaitsee sillat tai riittämättömän juotoksen uudelleenvirtauksen jälkeen, mitä SPI ei pysty ennustamaan täysin. AOI:n vahvuus ovat esimerkiksi hautakivityöt, joissa osat nousevat pystyyn.
Tiedot osoittavat, että AOI kattaa 50 % liimauksen jälkeen tapahtuvista kokoonpanovirheistä. Ilman AOI:ta saatat lähettää levyjä, joissa on näkyviä puutteita. Joten AOI sopii erinomaisesti lopputarkistuksiin, kun taas SPI on varhaisiin liittämiskorjauksiin. Yhdessä ne kattavat koko prosessin.
Suuren volyymin linjoilla, jotka tekevät yli 10 000 korttia päivässä, käytä sekä SPI:tä että AOI:ta reaaliaikaisiin tarkastuksiin. Tämä pitää viat alhaisina ja täyttää tiukat PPM-tavoitteet. Aloita SPI:llä tulostuksen jälkeen kiinnittääksesi tahnan, sitten AOI:lla sulatuksen jälkeen lopullista kokoonpanoa varten.
Keskikokoisissa kokoonpanoissa, kuten 1 000–5 000 korttia, voit säästää kustannuksia kokeilemalla offline-SPI:tä ja sisäänrakennettua AOI:ta. Tällä tavalla tarkistat liitoksen erässä, mutta huomaat sijoitusongelmat lennossa. Pienen volyymin tai alle 500 levyn prototyyppilinjoilla aloita SPI:llä, jos liima on suurin ongelma, ja lisää AOI myöhemmin tarvittaessa.
Budjettivinkki: Jos rahat ovat tiukat, aseta SPI etusijalle, sillä se pysäyttää 60 % vioista aikaisin. Integroi ne älykkäällä ohjelmistolla tietojen jakamista varten, mikä optimoi koko linjan. Tutkimukset osoittavat, että molempien käyttö lisää tuottoa 15-20 % verrattuna toiseen. Säädä piirilevysi monimutkaisuuden mukaan – monimutkaisempi tarkoittaa, että molemmat ovat välttämättömiä. Tämä yhdistelmä varmistaa laadun hidastamatta tuotantoa.

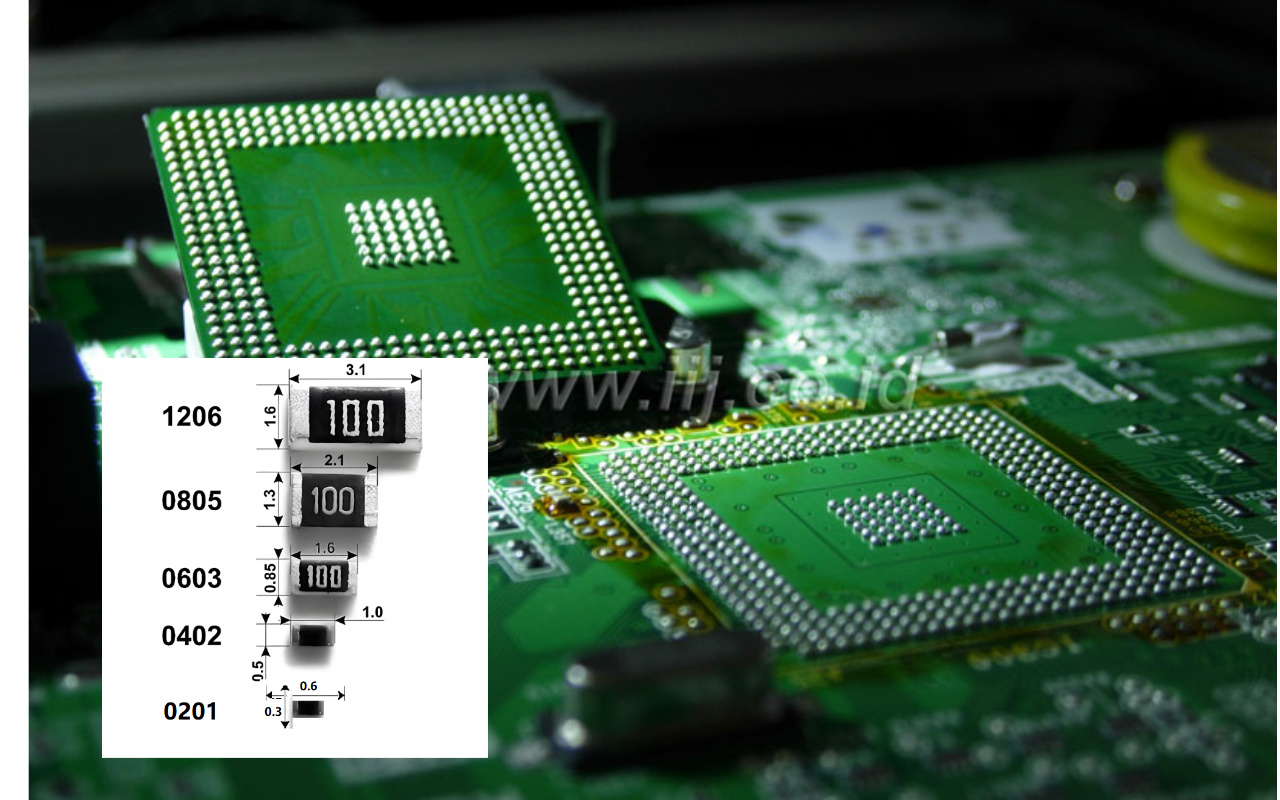

Jos piirilevysi käyttää hyvin pieniä osia, kuten 01005-vastuksia, 0201-kondensaattoreita tai 0,3 mm:n BGA-siruja, sinulla on oltava SPI. Nämä pienet tyynyt ovat vain 0,15–0,25 mm leveitä, joten jopa 30 mikronin siirtymä tai 10 % tilavuusvirhe voi aiheuttaa avoliitoksia tai shortseja.
Ihmissilmät ja yksinkertaiset 2D-tulostinkamerat eivät pysty havaitsemaan niin pieniä virheitä luotettavasti. Todellinen tehdasesimerkki: yksi 5G-moduuleita valmistava yritys sai 8 % avoliitoksia 0201-osista; 3D SPI:n lisäämisen jälkeen se laski 0,3 prosenttiin.
Hienojakoisella juotospastan määrän on pysyttävä ±10 %:n sisällä, ja vain 3D SPI voi mitata sen tarkasti joka kerta. Jos siirryt pienempiin pakkauksiin tilan säästämiseksi tai toimintojen lisäämiseksi, SPI:stä tulee ei-neuvoteltavissa.
Ilman sitä tuotto laskee nopeasti ja niin pienten osien uudelleenkäsittely tulee mahdottomaksi. Lyhyesti sanottuna, mitä pienempi komponentti, sitä suurempi tarve SPI:lle.
Autoihin, lääkinnällisiin laitteisiin ja lentokoneisiin tarkoitettujen tuotteiden on toimittava täydellisesti, koska vika voi vahingoittaa ihmisiä tai maksaa miljoonia. Standardit, kuten IATF 16949 (autoteollisuus) ja ISO 13485 (lääketieteellinen), edellyttävät täydellistä prosessin jäljitettävyyttä ja erittäin alhaisia vikoja, usein alle 50 ppm.
SPI antaa sinulle tarkat tilavuus-, korkeus- ja sijaintitiedot jokaisesta tyynystä, joten voit todistaa tarkastajille, että tulostus oli oikein. Yksi autoteollisuuden Tier-1-toimittaja vähensi kenttäpalautuksia 1 200 ppm:stä 80 ppm:iin vain lisäämällä SPI:n ja suljetun silmukan palautetta tulostimeen.
Lääketieteellisissä sydämentahdistimissa tai ilmailu-ilmailutekniikassa edes yksi kylmäjuoteliitos ei ole hyväksyttävää. SPI luo myös jokaisesta levystä digitaalisen tietueen, jota tarvitaan erän jäljitettävyyteen. Jos asiakkaasi pyytää CpK:ta > 1,67 juotospastan tilavuudesta, vain SPI voi toimittaa tiedot. Bottom line: kun turvallisuus ja sertifiointi ovat linjassa, SPI:n ohittaminen ei ole vaihtoehto.
Kun tehtaallasi valmistetaan yli 5 000–10 000 korttia päivässä ja asiakkaasi haluaa alle 500 PPM (tai jopa 100 PPM), manuaaliset tarkastukset tai tulostimen sisäänrakennettu 2D-tarkastus eivät yksinkertaisesti pysy perässä.
Tällä nopeudella yksi huono tuloste voi luoda satoja viallisia levyjä minuuteissa. SPI tarkastaa jokaisen kortin 0,35–0,5 sekunnissa ja pysäyttää automaattisesti linjan tai ohjaa huonot laudat.
Suuri älypuhelimen ODM ilmoitti, että SPI:n lisääminen vähensi heidän tulostamiseen liittyviä pakotteita 1 800 ppm:stä alle 200 ppm:iin samalla kun he käyttivät 120 000 taulua päivässä. Kone myös syöttää reaaliaikaisia tietoja takaisin tulostimeen kaavainkohdistuksen ja -paineen automaattista korjaamista varten.
Suuren volyymin linjoilla yhden tunnin korjaustyöllä voidaan helposti maksaa koko SPI-kone. Jos tavoittelet yksinumeroisia PPM-tasoja, SPI on ainoa realistinen tapa päästä sinne jatkuvasti.
Tiedät, että tarvitset SPI:tä, kun näet nämä varoitusmerkit: ensikierron tuotto jäänyt alle 96–97 % kuukausiksi, useimmat viat johtuvat riittämättömästä tai liiallisesta juotospastasta, tiheiden osien toistuvista siltauksista tai avoimista liitoksista, tulostinoperaattorit viettävät tuntikausia manuaalisia 2D-tarkastuksia tehdessä, korkeat korjauskustannukset uudelleenvirtauksen jälkeen, asiakasvalitukset kylmien liitosten tilavuuden alapuolella tai kentällä. 1.33, tai prosessiinsinöörisi sanoo: 'Olemme virittäneet tulostinta niin pitkälle kuin mahdollista.'
Kun näin tapahtuu, olet saavuttanut vain tulostinprosessin luonnollisen rajan. SPI:n lisääminen antaa yleensä välittömän 3–8 % tuottohypyn ja mahdollistaa prosessin työntämisen paljon pidemmälle. Monet tehtaat ymmärtävät tämän vasta suuren laatuhäiriön jälkeen. Älä odota sitä – katso viallista Pareto-kaaviota; jos tulostus on aina kolmen parhaan joukossa, on SPI:n aika.

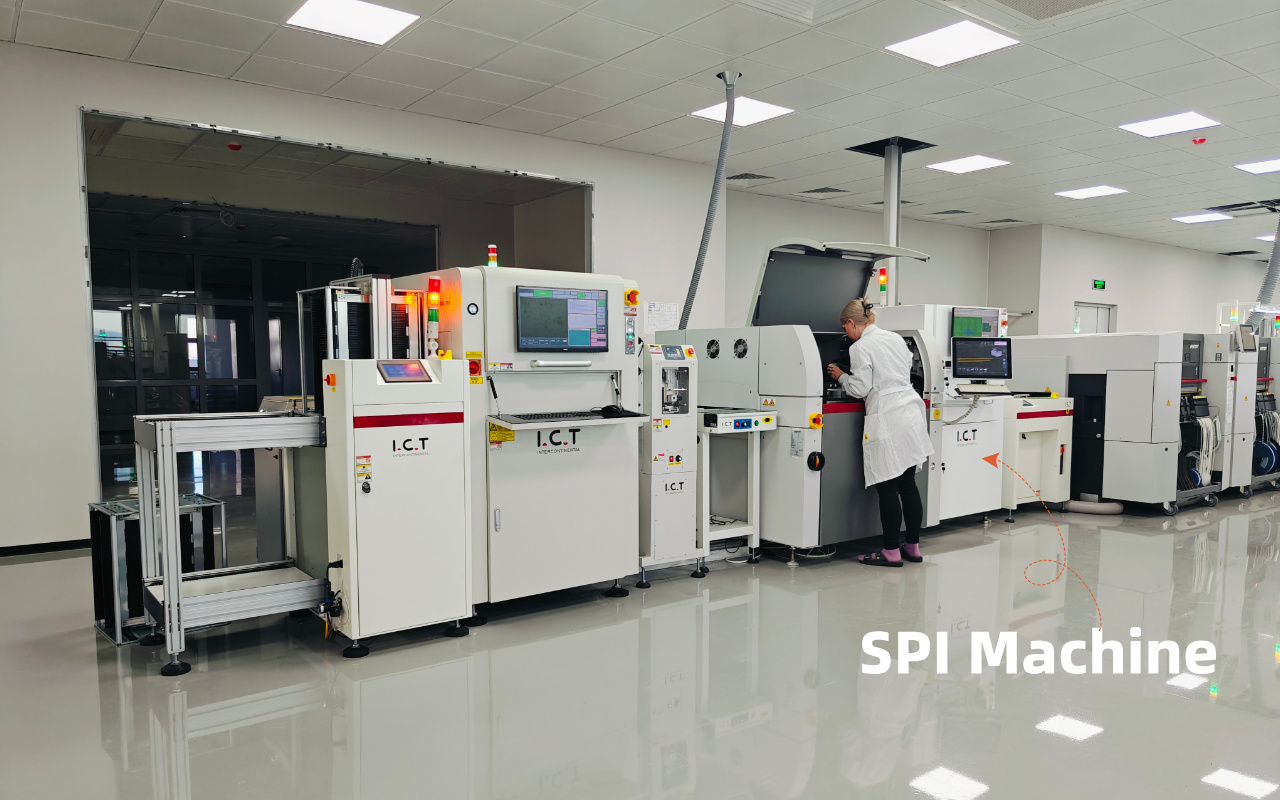

Jos levysi on tarkoitettu leluille, LED-valaisimille, virtalähteille tai kodinkoneille, joiden komponenttiväli on 0,8 mm, 1,27 mm tai suurempi (kuten SOIC, 1206 vastukset, suuret liittimet), tulostusvirheet on helppo nähdä paljaalla silmällä tai halvalla mikroskoopilla.
Nämä suuret tyynyt antavat anteeksi pienet tilavuusvirheet, joten jopa ±30 % pastan vaihtelu juotos yleensä hienosti. Monet tehtaat, jotka valmistavat yksinkertaisia kaksipuolisia levyjä, joissa on läpireikä + muutama SMD-osa, toimivat täydellisesti vuosia käyttämällä vain hyvää tulostinta, jossa on automaattinen näkökohdistus ja säännöllinen stensiilipuhdistus.
Uudelleentyöstö on yksinkertaista ja halpaa näillä levyillä. Niin kauan kuin vikaprosenttisi pysyy alle 1–2 % ja asiakkaat ovat tyytyväisiä, voit ohittaa omistetun SPI:n ja säästää 80 000–150 000 dollarin sijoituksen. Huolehdi vain hyvästä tulostimen huollosta ja kouluta käyttäjiä hyvin – se yleensä riittää edullisille ja suurille tuotteille.
Kun valmistat alle 500–1 000 levyä viikossa (yleistä prototyypeille, pienieräisille teollisille ohjauksille tai tilaustilauksille), SPI-koneen hintaa on vaikea perustella. Yksi SPI maksaa saman verran kuin 6–18 kuukautta insinöörin palkkaa.
Pienimäärissä myymälöissä insinöörit voivat tarkistaa jokaisen levyn manuaalisesti mikroskoopilla tulostuksen jälkeen, puhdistaa huonot ja tulostaa tarvittaessa uudelleen. Tämä vie vain muutaman ylimääräisen minuutin lautaa kohden. Monet NPI-osastot (uusi tuote esittely) toimivat tällä tavalla menestyksekkäästi vuosia.
Riski on pieni, koska romun kokonaiskustannukset ovat pienet, vaikka muutama levy epäonnistuu. Kun tuote siirtyy keskimääräiseen tai suureen volyymiin, voit lisätä SPI:n myöhemmin. Puhtaille prototyypeille tai erittäin pienivolyymiisille linjoille ihmisen suorittama tarkastus ja hyvä tulostin ovat edelleen edullisin valinta vuonna 2025.
SPI:n ostamisen sijaan voit saada yllättävän hyviä tuloksia näillä halvemmilla menetelmillä:
-Käytä nykyaikaista tulostinta, jossa on vahva APC (Automatic Position Correction) ja sisäänrakennettu 2D-näkemys – monet DEK-, GKG- tai ICT-tulostimet voivat korjata stensiilin sijainnin automaattisesti 10–15 μm:n tarkkuudella.
-Puhdista kaavaimen alapuoli 5–10 laudan välein estääksesi liiallisen tahnan; suorita säännölliset manuaaliset 2D-tarkastukset halvalla USB-mikroskoopilla (200–500 dollaria);
- Tulosta testitaulu jokaisen työvuoron alussa ja mittaa muutama tyyny edullisella laserkorkeusmittarilla;
- Säilytä yksityiskohtaisia tulostinlokeja ja säädä vetolastan painetta/nopeutta trendikaavioiden perusteella.
Yksinkertaisia levyjä valmistavat tehtaat raportoivat alle 1 %:n vikaprosentteja käyttämällä vain näitä vaiheita. Kokonaislisäkustannukset ovat alle 5 000 $ SPI:n 100 000+ $ sijaan. Nämä vaihtoehdot toimivat täydellisesti, kunnes saavutat luvussa 6 kuvatut rajat – sitten on aika päivittää.

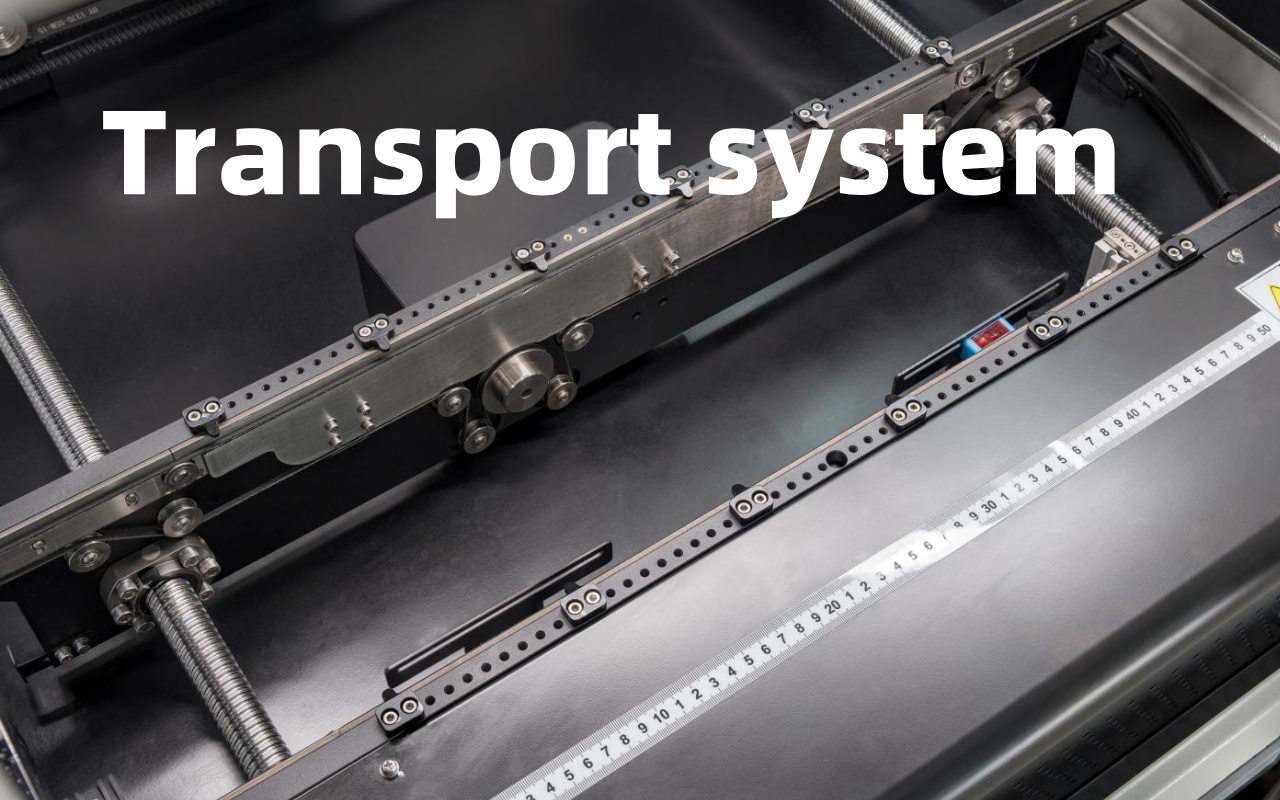

ICT tarjoaa tällä hetkellä useita online-3D SPI -malleja erilaisiin tuotantotarpeisiin. Suosituimmat ovat vakiona yksikaistainen ICT-S510-sarja (60 × 50 mm - 510 × 510 mm -levyt), päivitetty ICT-S1200, joka käsittelee erittäin suuria paneeleja jopa 1200 × 550 mm:iin asti, ja nopea kaksikaistainen ICT-S510D, joka mahdollistaa kahden SPI:n syöttämisen samalla kertaa.
Kaikissa malleissa on sama ydin3D-mittaustekniikka, mutta ne eroavat levyn koosta, kuljetinrajoista ja suorituskyvystä. Useimmille asiakkaille, jotka aloittavat ensimmäisen SPI:n, S510 tai S1200 on paras valinta, koska ne on helppo asentaa ja ne kattavat 95 % tavallisista piirilevykooista.
Jos käytät jo kahta tulostinta ja haluat säästää lattiatilaa, kaksikaistainen S510D voi lisätä tarkastuskapasiteettia lähes 100 % ilman toista konetta. Jokaisessa mallissa on vakiona automaattinen kuljettimen leveyden säätö, joten tuotteiden vaihto kestää vain sekunteja.

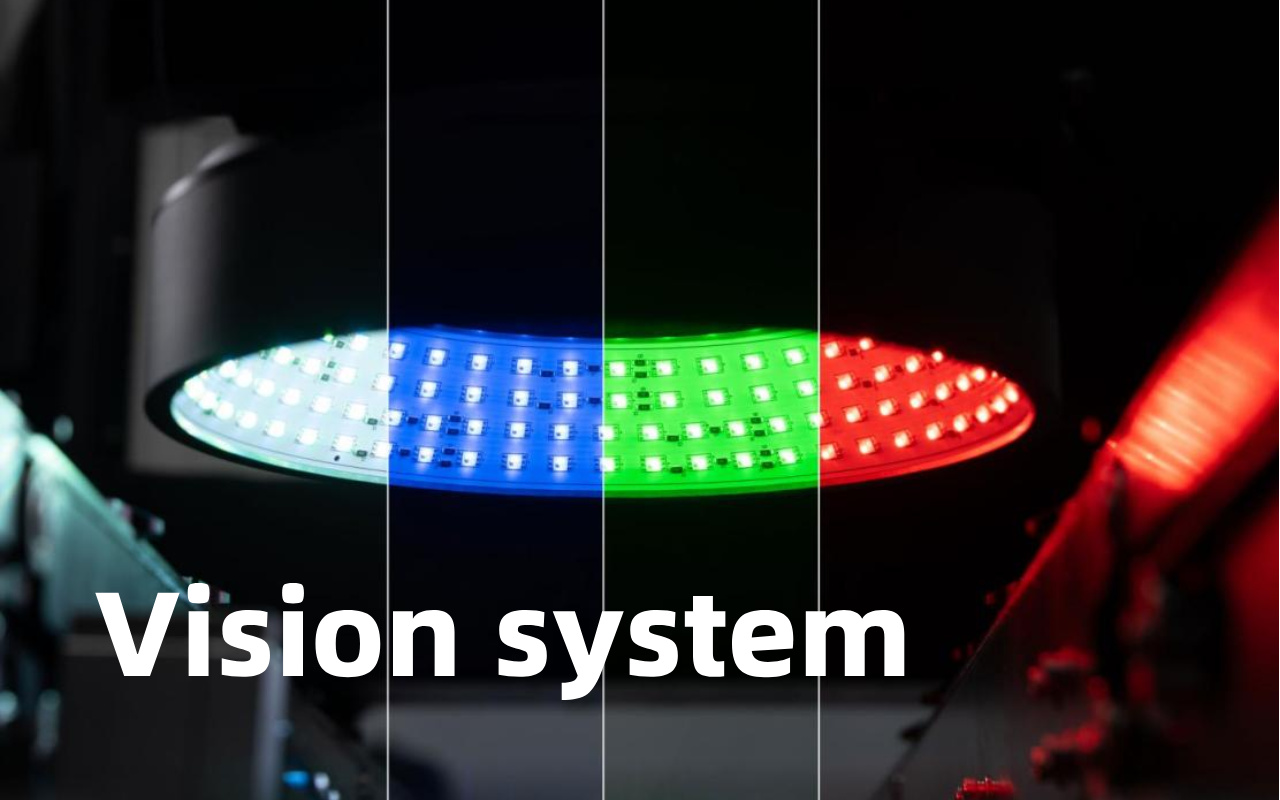

ICT 3D SPI eliminoi täysin varjo- ja satunnaiset heijastusongelmat, jotka vaikeuttavat vanhempia koneita.
Se tekee tämän projisoimalla ohjelmoitavia mustavalkoisia moiré-hapsuja useista suunnista ja käyttämällä ammattimaista telesentristä linssiä, joten jopa kiiltävä juotospasta tai tummat PCB-substraatit antavat täydellisen kuvan joka kerta.
Vakiokamera on 5 miljoonaa pikseliä ja todellinen mittaustarkkuus 0,67 μm; lisävarusteena saatava 12 miljoonan pikselin kamera on saatavilla erittäin hienojakoisia töitä varten alle 0,3 mm.
Jaksoaika on vain 0,35–0,5 sekuntia näkökenttää kohden, mikä tarkoittaa, että kone pysyy helposti mukana nykyaikaisten nopeiden tulostimien kanssa, jotka käyvät 8–12 sekuntia korttia kohden. Monisuuntainen 3D-projektio tarkoittaa myös lähes nollaa komponenttivarjojen tai kaavaimen aukon seinämien aiheuttamaa vääriä kutsuja.
Päivittäisessä käytössä käyttäjät ilmoittavat alle 1 %:n vääriä hälytyksiä, mikä säästää valtavasti tarkistusaikaa verrattuna 5–10 %:iin tavallisissa koneissa.

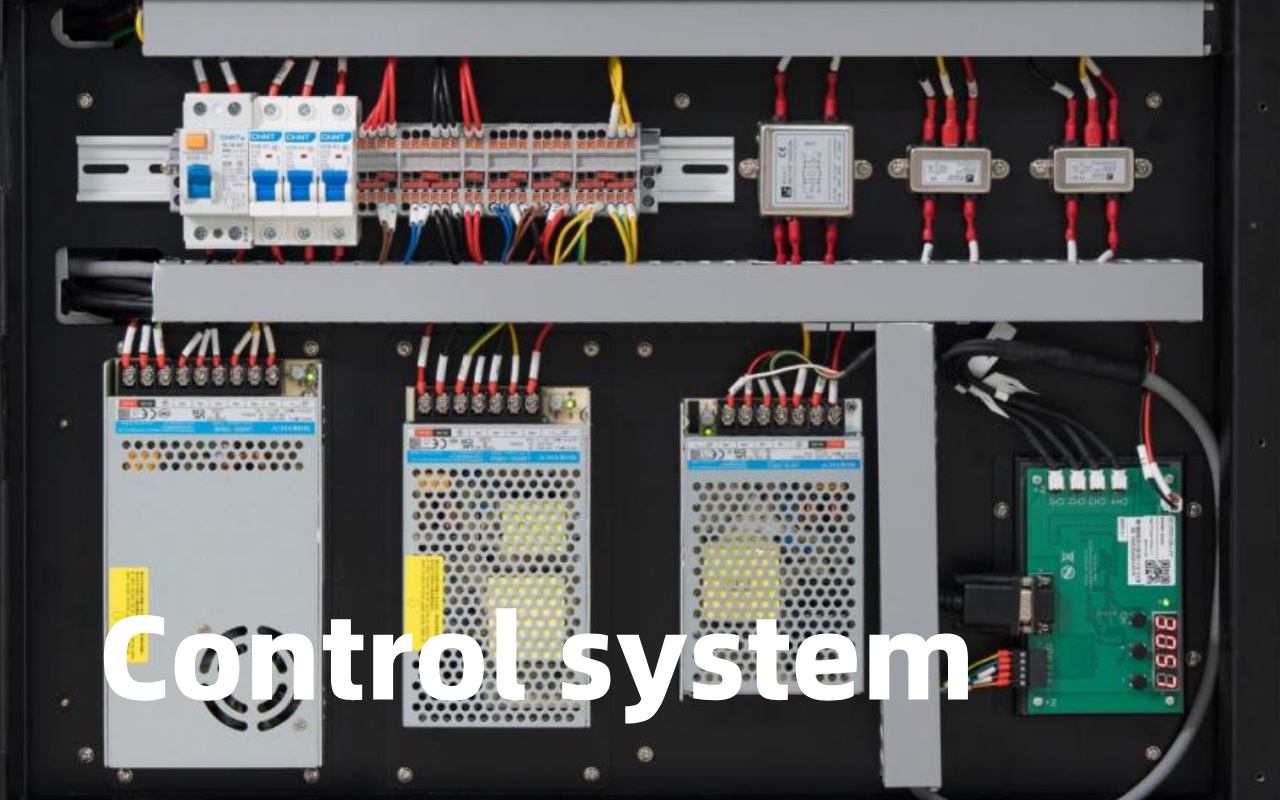

Sinulla on kaksi yksinkertaista tapaa ohjelmoida uusi kortti.
Tuo ensin Gerber- tai ODB++-tiedostot suoraan – ohjelmisto luo tarkastusohjelman automaattisesti 5–10 minuutissa.
Toiseksi, jos sinulla ei ole Gerber-tietoja, skannaa vain kultainen taulu ja kone oppii oikeat tyynyjen paikat ja toleranssit yhdellä napsautuksella.
Molemmat menetelmät tukevat offline-ohjelmointia, joten et koskaan lopeta linjaa opettaessasi uutta tuotetta. Käyttöliittymä on jaettu käyttäjätasolle (yksinkertainen hyväksyntä/hylätty näkymä) ja insinööritasolle (täydellinen data-analyysi ja parametrien viritys), joten uudet työntekijät voivat käyttää sitä turvallisesti ensimmäisestä päivästä lähtien, kun taas kokeneet insinöörit saavat edelleen kaikki tarvitsemansa yksityiskohtaiset tilastot.
Reaaliaikaiset SPC-kaaviot, tilavuus/korkeus/pinta-ala trendikaaviot ja vikojen lämpökartat ovat kaikki sisäänrakennettuja ja päivittyvät automaattisesti.

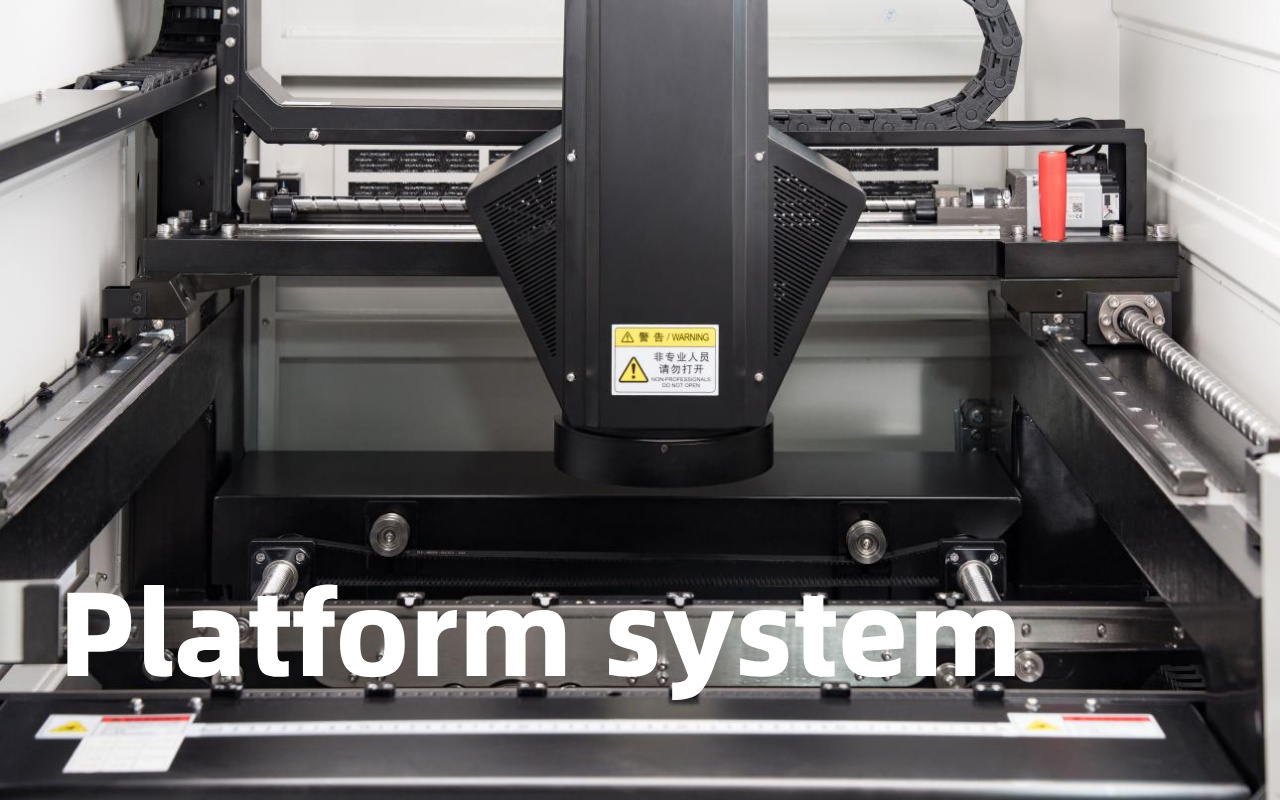

Koko koneessa käytetään kaari-siltajousitusrakennetta, jossa on X/Y-akselit, joita ohjaavat itsenäiset korkean tarkkuuden servomoottorit ja lineaariset kiskot, jotka ovat täsmälleen samat kuin huippuluokan poiminta- ja paikkakoneissa.
Pohja on yksiosainen raskas valurunko, joka painaa yli 800 kg, joten tärinä on lähes nolla vaikka siima kulkee täydellä nopeudella. Liukuasennossa käytetään kuularuuvia + servomoottoria pitämään kamera täysin vakaana ennen ja jälkeen liikkeen.
Kaikki liikkuvat osat on suojattu joustavilla suljetuilla säiliöillä varustetuilla kaapeliketjuilla, joten pöly- ja juotospastahiukkaset eivät koskaan pääse liikejärjestelmään. Nämä mekaaniset valinnat antavat ICT SPI:n toistettavuuden paremmaksi kuin 1 μm vuosien 7 × 24 käytön aikana.
Monet asiakkaat kertovat, että kolmen vuoden jälkeen he silti läpäisevät tehdaskalibroinnin alkuperäisellä lasilevyllä – kalliita vuosihuoltosopimuksia ei tarvita.
Jokaisessa ICT SPI:ssä on vakiona automaattinen kuljettimen leveyden säätö, viivakoodinlukijaliittymä, suljetun silmukan palaute useimmille tulostinmerkeille (DEK, GKG, Panasonic, Yamaha, Fuji jne.), täysi SPC-paketti ja NG-levypuskuri.
Suosittuja vaihtoehtoja ovat 12 M-pikselin kamera 01005-komponenteille, kaksikaistainen kuljetin S510D-mallille, tornivalo, UPS:n varavirtalähde ja MES/CFX/Hermes-viestintämoduulit.
Kone toimii normaalilla 220 V yksivaiheisella teholla ja tarvitsee vain 5-6 bar puhdasta kuivaa ilmaa, joten asennus valmistuu yleensä yhdessä päivässä. Koska kaikki on modulaarista, voit aloittaa perusmallista tänään ja päivittää kameran tai ohjelmiston myöhemmin ostamatta uutta konetta. Tämä joustavuus tekee ICT:stä erittäin suositun tehtaiden keskuudessa, jotka suunnittelevat kasvamistaan askel askeleelta.
1. Nopeus: Yhdistä linjan taktiaika.
2. Tarkkuus: 1um hienojakoiselle.
3. Ohjelmisto: Helppo ohjelmointi, Gerber-tuonti.
4. Integrointi: MES, tulostimen palaute.
5. Koko: Sovita piirilevysi.
6. Kamera: 5M+ yksityiskohtia varten.
7. Palvelu: Paikallinen tuki.
8. Hinta: Tasapaino ROI:lla.
- Piirilevyn tiedot
- Volyymitarpeet
- Budjetti
- Vaaditut ominaisuudet
- Demopyyntö
Jos SPI säästää 2 % vioista 100 000 levyssä vuodessa hintaan 20 000 dollaria/kortti, se säästää 40 000 dollaria. Kone maksaa 100 000 dollaria takaisin 2,5 vuodessa, usein nopeammin.
1. Kameran sumennus: Puhdista linssi päivittäin.
2. Kuljettimen tukos: Tarkista anturit viikoittain.
3. Valovika: Vaihda polttimot vuosittain.
4. Ohjelmiston kaatuminen: Päivitä säännöllisesti.
5. Tarkkuuspoikkeama: Kalibroi kuukausittain.
Päivittäin: Puhdista ulkopuoli, tarkista kohdistukset.
Viikoittain: Tarkasta hihnat, voitele kiskot.
Kuukausittain: Täysi kalibrointi, varmuuskopiotiedot.
Pidä kone puhtaassa, lämpötilasäädellyssä huoneessa. Käytä kansia, kun se on pois päältä. Vältä ylikuormituksia.
Suljettu silmukka lähettää SPI-tiedot takaisin säätääkseen tulostinta automaattisesti, mikä korjaa ongelmat reaaliajassa tasaisen laadun takaamiseksi.
CFX plug-and-play, Hermes kortin seurantaan, SECS/GEM upeaan laajaan ohjaukseen. Nämä helpottavat integrointia.
Seuraa trendejä, ennusta huoltoa, jäljitä vikoja. Parantaa tehokkuutta 20-30 %.
