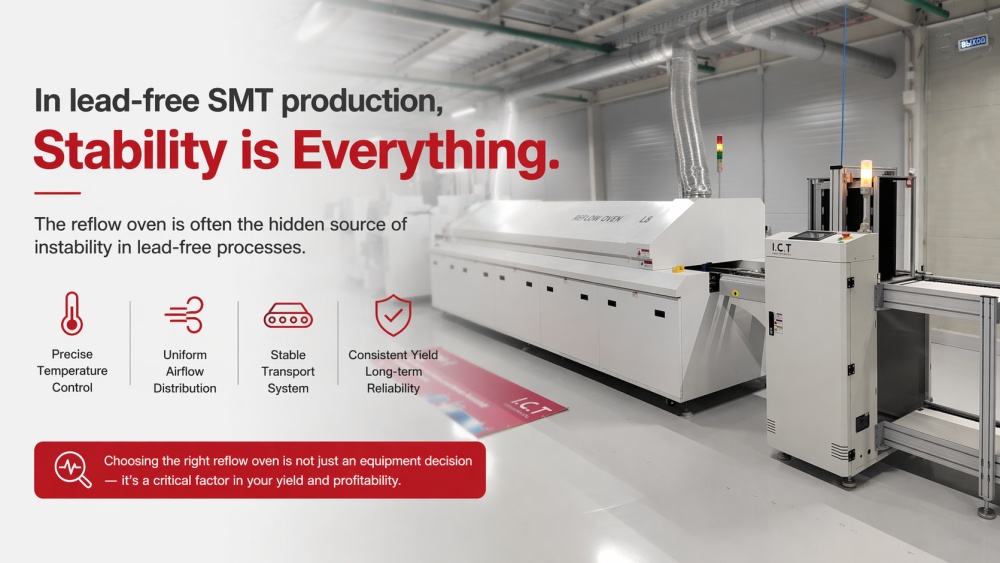

Lyijyttömässä SMT-tuotannossa kallein virhe on usein se, jota et näe.
Monet valmistajat ymmärtävät tämän vasta tuotannon alettua: linja käy sujuvasti koeajon aikana, mutta kun täysimittainen tuotanto alkaa, tuotto alkaa vaihdella, vikoja ilmaantuu ilman selkeää syytä ja jälkikäsittelykustannukset nousevat hiljaa. Pahinta on se, että ongelma diagnosoidaan usein väärin. Ensin syytetään tulostusta, sijoittelua tai materiaaleja – kun taas todellinen ongelma on jäljempänä.
Todellisuudessa reflow-uunista tulee usein piilotettu epävakauden lähde lyijyttömässä prosesseissa. Toisin kuin perinteinen tina-lyijytuotanto, lyijytön juottaminen toimii paljon kapeammassa prosessiikkunassa, jossa pienetkin lämpötilan, ilmavirran tai kuljetusvakauden vaihtelut voivat vaikuttaa suoraan juotosliitoksen laatuun. Tämä tarkoittaa, että reflow-uunin valinta ei ole enää yksinkertainen laitepäätös. Se on kriittinen tekijä, joka määrää sadon tasaisuuden, pitkän aikavälin luotettavuuden ja viime kädessä tuotannon kannattavuuden.
Tuotantotiimit huomaavat usein saman turhauttavan kuvion: kaikki näyttää olevan hallinnassa – kunnes se ei ole.
Koeajojen tai pienten erien aikana tulokset näyttävät vakailta. Mutta kun täysimittainen lyijytön tuotanto alkaa, sato alkaa ajautua. Ensikierroksen tuotto voi pudota 98 %:sta 92 %:iin työvuorojen välillä, vaikka materiaalit, käyttäjät ja asetukset pysyisivät muuttumattomina.
Samaan aikaan viat alkavat ilmetä tavoilla, joita on vaikea selittää. BGA- ja QFN-paketeissa on korkeampi tyhjiöaste tai epätäydellistä kastumista huolimatta "hyväksyttävistä" profiileista. AOI-järjestelmät alkavat ilmoittaa enemmän vikoja – vinoja komponentteja, riittämätöntä juotetta tai kohdistusongelmia – joista monet ovat myöhemmin jäljitettävissä juottamiseen eikä sijoittamiseen. Hienojakoisissa laitteissa hautakivet, päätyynyssä olevat viat ja epäjohdonmukaiset fileemuodot yleistyvät.
Erityisen haastavia näistä asioista tekee se, että ne eivät noudata selkeää kaavaa. Ne ilmestyvät, katoavat ja ilmestyvät uudelleen – luoden epävarmuutta tuotantokerroksessa. Useimmissa tapauksissa nämä oireet viittaavat yhteen taustalla olevaan ongelmaan: reflow-uuni ei enää ylläpidä lyijyttömän prosessin vaatimaa lämpöstabiilisuutta.
Todellisessa tuotannossa tämä merkitsee suoraan korkeampia romumääriä, lisääntyneitä uudelleentyöstötunteja ja viivästyneitä lähetyksiä. Ajan mittaan pienikin epävakaus voi johtaa tuhansien dollareiden piilotettuihin kuukausittaisiin tappioihin – varsinkin kun viat eivät havaitse ja johtavat asiakkaiden valituksiin tai palautuksiin.
Kun ongelmia ilmenee, joukkueet keskittyvät luonnollisesti linjan etupuolelle. Juotospastatulostus, stensiilisuunnittelu ja poiminnan ja paikantamisen tarkkuus ovat yleensä ensimmäisiä epäilyksiä. Insinöörit säätävät tahnan määrää, hienosäätää kohdistusta tai kalibroivat syöttölaitteet uudelleen – mutta ongelmat jatkuvat.
Syy on yksinkertainen: todellinen ongelma ilmenee usein myöhemmin, uudelleenvirtauksen aikana. Lämpötilavaihtelu piirilevyn välillä, epäjohdonmukainen lämmönsiirto tai asteittainen suorituskyvyn siirtymä uunin sisällä voivat aiheuttaa vikoja, jotka tulevat näkyviin vasta juottamisen jälkeen.
Koska reflow on viimeinen lämpöprosessi, sen vaikutus ymmärretään usein väärin. Viat ilmenevät lopussa, mutta niiden perimmäinen syy piilee uunin vakauden ja säätökyvyn sisällä. Ilman tarkkaa lämpöprofilointia ja pitkän aikavälin johdonmukaisuustietoja monet tiimit päätyvät ratkaisemaan väärän ongelman – investoivat aikaa ja resursseja säätöihin, jotka eivät koskaan puutu epävakauden todelliseen lähteeseen.

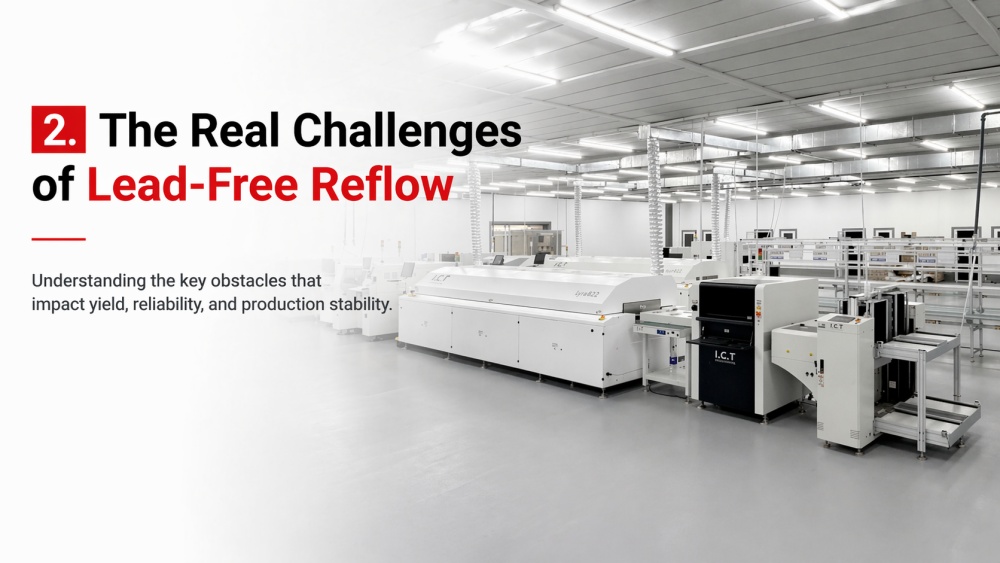

Lyijytön uudelleenvirtaus ei epäonnistu, koska prosessi on monimutkainen – se epäonnistuu, koska virhemarginaalista tulee erittäin pieni.
Ennen tina-lyijyn tuotannossa hallittavissa oleva prosessi vaatii nyt paljon tiukempaa valvontaa. Pienet muutokset, jotka olivat aikoinaan hyväksyttäviä, voivat nyt vaikuttaa suoraan tuottoon, luotettavuuteen ja pitkän aikavälin suorituskykyyn. Monille valmistajille haasteena ei ole prosessin ymmärtäminen – se ohjaa sitä johdonmukaisesti todellisissa tuotantoolosuhteissa.
Lyijyttömässä juottamisessa turvallinen käyttöikkuna kapeautuu huomattavasti. Likviduslämpötilan ollessa noin 217 °C ja huippulämpötilojen ollessa usein 240–250 °C, riittämättömän kuumennuksen ja ylikuumenemisen välinen marginaali voi kutistua jopa 15–20 °C:seen.
Teoriassa tämä näyttää hallittavalta. Käytännössä monet ongelmat alkavat.
Pienetkin poikkeamat – kuten ±2 °C:n vaihtelu piirilevyn välillä – voivat johtaa epävakaisiin lopputuloksiin. Jotkut liitokset eivät välttämättä suju kokonaan uudelleen, kun taas toisissa esiintyy liiallista metallien välistä kasvua tai komponenttien jännitystä. Likviduksen yläpuolella olevasta ajasta tulee myös kriittinen: liian lyhyt johtaa huonoon kostutukseen, kun taas liian pitkä heikentää liitoksen luotettavuutta.
Todellinen ongelma ei ole oikean profiilin osuminen kerran – se on sen jatkuva ylläpitäminen, vuoro vuorosta, tuote tuotteen jälkeen. Kun uuni ei pysty pitämään tätä kapeaa ikkunaa vakaasti, ensikierron tuotto muuttuu arvaamattomaksi ja vikoja alkaa ilmaantua ilman selkeitä kuvioita.
Korkeammat lämpötilat lyijyttömässä prosesseissa kiihdyttävät hapettumista erityisesti paljaissa tyynyissä ja komponenttien johtimissa. Samaan aikaan lyijyttömien metalliseosten kostutuskyky on luonnostaan heikompi verrattuna perinteiseen tina-lyijyjuotteeseen.
Tämä yhdistelmä luo kaksinkertaisen haasteen.
Ilman takaisinvirtausympäristöissä juoksutteen on toimittava kovemmin oksidien poistamiseksi ja asianmukaisen kostutuksen mahdollistamiseksi. Tämän seurauksena valmistajat näkevät usein tylsiä tai epätasaisia juotosliitoksia, lisääntynyttä tyhjiötä BGA-pakkauksissa ja heikentynyttä mekaanista lujuutta. Joissakin tapauksissa aggressiivisempi virtausaktiivisuus voi myös jättää korkeampia jäämiä, mikä aiheuttaa ylimääräisiä puhdistus- tai luotettavuusongelmia.
Nämä ongelmat eivät aina näy heti, mutta ne vaikuttavat suoraan tuotteen pitkän aikavälin luotettavuuteen – erityisesti autoteollisuudessa, lääketieteellisessä ja muissa korkean luotettavuuden sovelluksissa, joissa vika ei ole vaihtoehto.
Kaikki levyt eivät toimi samalla tavalla uudelleenjuoksussa – ja lyijyttömät prosessit tekevät tämän vieläkin ilmeisemmäksi.
Erot piirilevyn paksuudessa, kuparin jakautumisessa ja komponenttien lämpömassassa voivat vaikuttaa merkittävästi lämmön imeytymiseen. Raskas monikerroksinen levy, jossa on suuret maatasot, lämpenee hyvin eri tavalla kuin ohut tai sekatekniikkaa käyttävä kokoonpano.
Kapeassa prosessiikkunassa näitä eroja on vaikeampi hallita. Uunit, joiden lämpötasaisuus on rajoitettu, voivat aiheuttaa kuumia ja kylmiä kohtia samalle laudalle. Tämä voi johtaa vääntymiseen, pienten osien hautakiven muodostumiseen tai riittämättömään juottamiseen suuremmissa pakkauksissa.
Päivittäisessä tuotannossa tämä näkyy usein jatkuvana profiilin säätönä tuotetta vaihdettaessa – tämä hidastaa vaihtoja ja lisää inhimillisten virheiden riskiä. Ilman vahvaa lämpökompensaatiota ja vakaata suorituskykyä vaihtelevilla kuormituksilla tasaisen laadun ylläpitämisestä tulee jatkuva haaste eikä kontrolloitu prosessi.
Tässä vaiheessa useimmat valmistajat ymmärtävät jo lyijyttömän uudelleenvirtauksen haasteet.
Todellinen kysymys tulee:
Miksi jotkut linjat säilyttävät vakaan tuoton, kun taas toiset jatkavat vaihtelua samanlaisissa olosuhteissa?
Ero ei yleensä johdu materiaaleista tai käyttäjistä, vaan siitä, kuinka hyvin reflow-uuni hallitsee muutamia kriittisiä tekijöitä todellisessa tuotannossa.

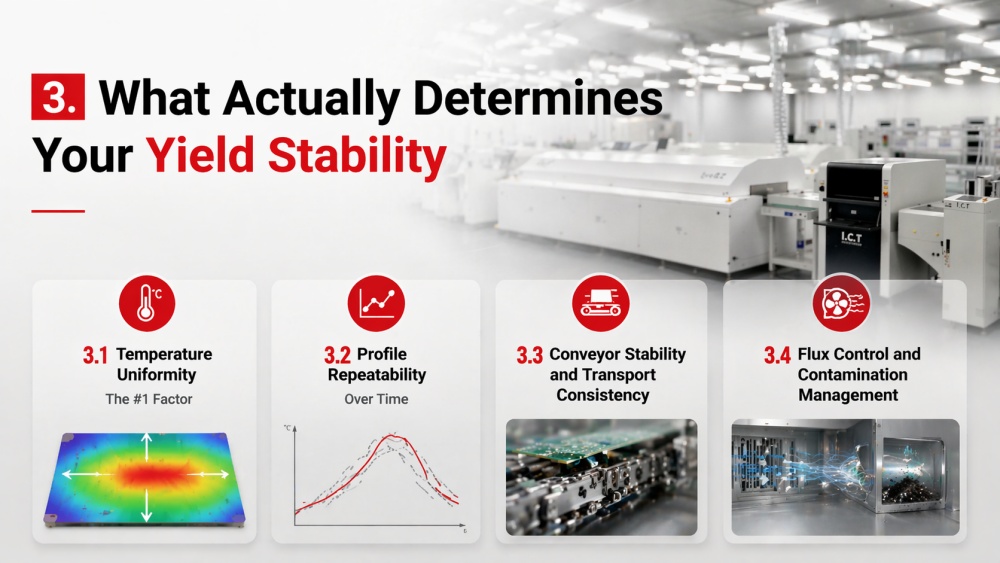

Jos lyijyttömässä takaisinvirtauksessa on yksi tekijä, joka vaikuttaa suoraan saantoon, se on lämpötilan tasaisuus.
Todellisessa tuotannossa tavoitehuippulämpötilan saavuttaminen ei riitä. Koko piirilevyn on lämmitettävä tasaisesti - koko leveydellä, pituudellaan ja eri komponenttitiheyksillä.
Tehokkaat uunit pitävät delta-T:n tyypillisesti 2–3 °C:ssa, jopa täydellä kuormituksella. Alemman luokan järjestelmät täyttävät tämän standardin usein vain tyhjien testien aikana, mutta vaikeuksia, kun tiiviitä levyjä tai useita paneeleja otetaan käyttöön.
Tulos on hienovarainen, mutta kriittinen: yksi levyn alue voi valua uudelleen kunnolla, kun taas toinen jää ali- tai ylikuumenemaan. Nämä epäjohdonmukaisuudet johtavat virheisiin, jotka näyttävät sattumanvaraisilta, mutta ovat itse asiassa systemaattisia.
Valmistajille tämä tarkoittaa, että sama profiili voi tuottaa erilaisia tuloksia riippuen kartongin tyypistä, lastausolosuhteista tai jopa asennosta kuljettimella. Todellinen yhtenäisyys varmistaa, että yksi validoitu profiili pysyy luotettavana eri tuotantoskenaarioissa – vähentää säätöjä, säästää aikaa ja vakauttaa tuottoa.
Hyvän profiilin saavuttaminen kerran ei ole vaikeaa. Sen ylläpitäminen ajan myötä on paikka, jossa monet uunit epäonnistuvat.
Jatkuvassa tuotannossa lämpöjärjestelmät ovat alttiina muuttuville kuormituksille, ympäristöolosuhteille ja asteittaiselle sisäiselle kontaminaatiolle. Ilman vahvoja ohjausjärjestelmiä todellinen lämpötilakäyrä alkaa ajautua – usein huomaamatta sitä välittömästi.
Tästä syystä toistettavuus on tärkeämpää kuin huippusuorituskyky. Vakaa uuni tuottaa saman lämpöprofiilin tänään, ensi viikolla ja kuukausia myöhemmin samoilla asetuksilla.
Kun toistettavuus on huono, insinöörit pakotetaan jatkuvaan uudelleenvalidointiin. Profiilit on tarkistettava usein, pienet säädöt tulevat rutiiniksi ja sadonmenetys ilmenee vähitellen eikä yhtäkkiä – mikä vaikeuttaa perimmäisen syyn jäljittämistä.
Luotettava toistettavuus riippuu vakaasta lämmitysjärjestelmästä, tarkasta PID-säädöstä ja minimaalisesta ulkoisesta vaikutuksesta, joka aiheutuu tekijöistä, kuten kuljettimen lämmön absorptio tai vuon jäännöskertymä.
Kuljettimen suorituskyky jätetään usein huomiotta, mutta se vaikuttaa suoraan sekä termiseen tasaisuuteen että juotosliitoksen laatuun.
Kriittisen likvidusvaiheen aikana pienikin tärinä tai nopeuden vaihtelu voi aiheuttaa osien siirtymistä. Nämä liikkeet ovat yleensä liian pieniä havaittaviksi tuotannon aikana, mutta ne näkyvät myöhemmin, kun havaitsee kohdistusongelmia tai juotosvirheitä AOI .
Monissa tapauksissa sijoitusongelmalta näyttävä johtuu itse asiassa epävakaudesta reflow-kuljetuksen aikana.
Hyvin suunniteltu kuljetinjärjestelmä ylläpitää tasaisen nopeuden, minimaalisen tärinän ja oikean tuen eri levytyypeille. Raskaampien tai suurempien piirilevyjen kohdalla keskustuki estää painumisen, mikä voi muuttaa lämmön jakautumista ja johtaa epätasaisiin juotostuloksiin.
Vakaa kuljetus varmistaa, että sekä lämpöprofiilit että komponenttien sijainnit pysyvät yhtenäisinä – eliminoi "selittämättömien" vikojen yleisen lähteen.
Ajan myötä vuohöyryjä kerääntyy palautuskammion sisään. Jos sitä ei hallita oikein, tämä kerääntyminen alkaa vaikuttaa ilmavirtaan, anturin tarkkuuteen ja yleiseen lämmitystehokkuuteen.
Vaikutus on asteittainen, mutta merkittävä. Ilmavirtausmallit muuttuvat, lämmönsiirrosta tulee vähemmän ennakoitavissa ja lämpötilan säätö alkaa ajautua. Nämä muutokset laukaisevat harvoin välittömiä hälytyksiä, mutta heikentävät hitaasti prosessin vakautta.
Tehokkaat vuonhallintajärjestelmät keräävät ja poistavat jatkuvasti jäämiä ja estävät kerääntymisen ennen kuin se vaikuttaa suorituskykyyn. Yhdessä helppopääsyisten puhdistusrakenteiden kanssa tämä mahdollistaa huollon nopean suorittamisen ilman pitkiä seisokkeja.
Valmistajille tämä tarkoittaa tasaisen lämpökäyttäytymisen ylläpitämistä pidempien tuotantosyklien ajan, odottamattomien prosessivaihteluiden vähentämistä ja kalliiden tuotantokatkosten välttämistä.

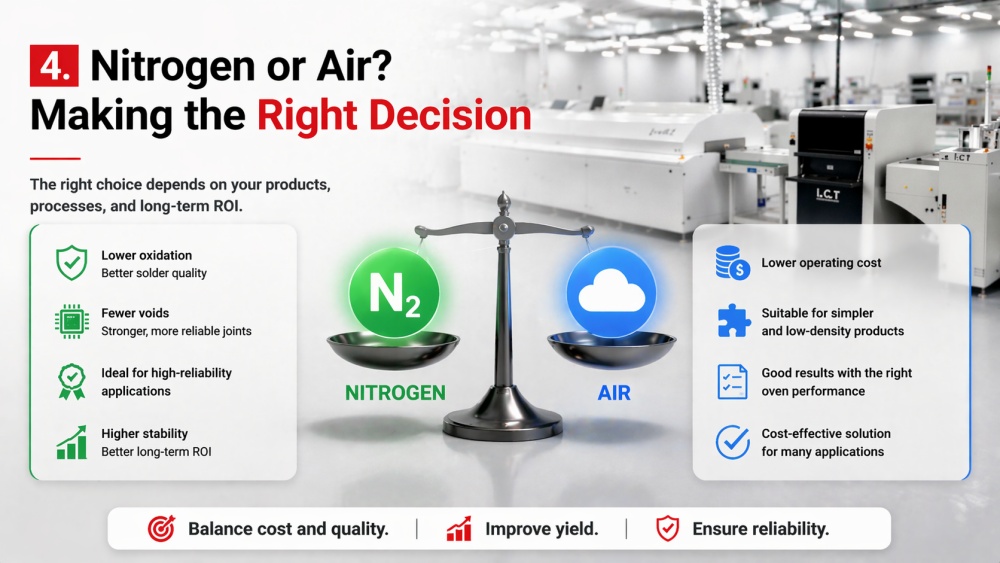

Monille valmistajille tämä ei ole tekninen kysymys – se on kustannuspäätös, jolla on pitkän aikavälin seurauksia.
Typpi esitetään usein päivityksenä. Todellisuudessa se on kompromissi: korkeammat käyttökustannukset vastineeksi paremmasta prosessin vakaudesta ja juotteen laadusta. Keskeinen kysymys ei ole, onko typpi parempi , vaan vaativatko tuotteesi ja tuotantoolosuhteet sitä todella.
Erittäin luotettavissa sovelluksissa typpi on harvoin valinta - se on vaatimus.
Autoteollisuus, lääketiede ja ilmailuteollisuus vaativat tasaista juotosliitoksen laatua tiukkojen luotettavuusstandardien mukaisesti. Näissä ympäristöissä hapettumisen hallinnasta tulee kriittistä, erityisesti hienojakoisten komponenttien ja BGA-pakettien kohdalla.
Typpi vähentää merkittävästi happitasoja uudelleenvirtauskammion sisällä, mikä parantaa kostutuskäyttäytymistä, alentaa tyhjiön määrää ja tuottaa vahvempia, yhtenäisempiä juotosliitoksia. Se auttaa myös vakauttamaan tuloksia, kun käsitellään kaksipuolisia kokoonpanoja tai levyjä, joilla on epätasainen lämpökuorma.
Kun tuotteiden on läpäistävä lämpökierto-, tärinä- tai pitkäaikaiset kenttäluotettavuustestit, pienetkin parannukset juotteen laatuun voivat olla mitattavissa. Näissä tapauksissa typpi ei ole lisäkustannus – se on osa vaatimustenmukaisuuden varmistamista ja kalliiden vikojen välttämistä toimituksen jälkeen.
Kaikki sovellukset eivät vaadi typpeä.
Monissa kulutuselektroniikassa, LED-valaistustuotteissa tai yksinkertaisemmissa kokoonpanoissa, joissa on suurempia komponentteja ja pienempi tiheys, ilman uudelleenvirtaus voi tuottaa vakaan ja hyväksyttävän tuloksen – edellyttäen, että uunissa itsessään on vahva lämpötasaisuus ja tasainen ilmavirtaus.
Nykyaikaiset korkean suorituskyvyn ilmauunit pystyvät käsittelemään monenlaisia lyijyttömiä sovelluksia, kun ne on määritetty oikein. Menestys riippuu kuitenkin validoinnista todellisissa tuotantoolosuhteissa, ei vain koeajoissa.
Valmistajien tulee seurata tarkasti indikaattoreita, kuten kostutuslaatua, tyhjiömääriä ja pitkän aikavälin johdonmukaisuutta. Jos ne pysyvät vakaina, ilman takaisinvirtaus voi tarjota kustannustehokkaamman ratkaisun tuotteen suorituskyvystä tinkimättä.
Päätös perustuu viime kädessä numeroihin - ei oletuksiin.
Typpi aiheuttaa jatkuvia kustannuksia, mukaan lukien kaasun kulutus ja järjestelmän ylläpito. Se kuitenkin vähentää myös piilohäviöitä: vähemmän vikoja, vähemmän korjauksia, pienempiä romumääriä ja vähemmän takuuvaatimuksia.
Suuren volyymin tuotannossa pienikin parannus – kuten 2–5 prosentin lisäys ensikierrossaatoon – voi kompensoida nopeasti typen kustannukset. Sitä vastoin pienitiheyksisten tai vähemmän kriittisten tuotteiden tuotto voi olla rajoitettu.
Käytännön lähestymistapa on arvioida todellisten tuotantotietojen perusteella. Vertaile tuottoa, vikamääriä ja korjauskustannuksia typen kanssa ja ilman sitä edustavilla levyillä. Tämä antaa selkeämmän kuvan kuin luottaa yleisiin ohjeisiin.
Monet nykyaikaiset reflow-uunit tarjoavat joustavuutta vaihtaa ilma- ja typpitilan välillä, jolloin valmistajat voivat optimoida asetukset tuotetyypin mukaan. Tämä hybridilähestymistapa voi tasapainottaa kustannuksia ja laatua, erityisesti sekatuotantoympäristöissä.
Monille valmistajille suurin virhe on keskittyä vain ostohintaan.
Todellisuudessa reflow-uunin hinta ei ole se, mitä maksat etukäteen – se on se, mitä maksat joka päivä, kun se toimii. Kun vakaus vaarantuu, nämä kustannukset eivät näy kerralla. Ne kerääntyvät hiljaa tuotannon, huollon ja sadon aikana, jääden usein huomaamatta, kunnes niistä tulee merkittäviä.
Epävakaa uuni toimii harvoin tehokkaasti.
Huonon lämmön tasaisuuden tai lämpöhäviön kompensoimiseksi järjestelmät kuluttavat enemmän tehoa tavoitelämpötilojen ylläpitämiseen. Vyöhykkeet voivat ylikuormittaa vaihteluiden tasaamiseksi, mikä lisää energian kokonaiskulutusta.
Jopa ilman takaisinvirtauksessa tehoton eristys ja ilmavirran suunnittelu voivat johtaa merkittävään lämmönhukkaa. Typpijärjestelmissä huonon tiivistyksen tai säädön aiheuttama liiallinen kaasunkulutus lisää kustannuksia.
Yksittäin nämä erot voivat tuntua pieniltä. Jatkuvan käytön aikana ne voivat kuitenkin muuttua kymmeniksi tuhansiksi dollareiksi vuodessa suuremmissa tuotantoympäristöissä.
Epävakaus näkyy usein lisääntyneenä huoltotarpeena.
Vuon kerääntyminen, anturin ajautuminen ja lämmittimen kuluminen vaikuttavat vähitellen suorituskykyyn, mikä vaatii useammin puhdistusta, uudelleenkalibrointia ja osien vaihtoa. Nämä toimet eivät ainoastaan lisää ylläpitokustannuksia, vaan myös keskeyttävät tuotantoaikatauluja.
Vielä kriittisemmin odottamattomilla seisokkeilla on suora taloudellinen vaikutus.
Kun reflow-uuni pysähtyy, koko SMT-linja pysähtyy sen mukana. Työ jatkuu, tilaukset viivästyvät ja tuotantotavoitteet jäävät tekemättä. Monissa toiminnoissa jopa tunnin seisonta-aika voi maksaa satoja tai tuhansia dollareita, kun otetaan huomioon menetetty teho ja palautumisaika.
Tuotonmenetys on usein aliarvioitu kustannus.
Pieni pudotus – esimerkiksi 1–2 % ensikierron tuotossa – ei ehkä vaikuta aluksi merkittävältä. Mutta kun sitä sovelletaan päivittäiseen tuotantomäärään, siitä tulee nopeasti ajan mittaan merkittävä.
Uudelleenkäsittely pahentaa ongelmaa entisestään. Se vaatii lisätyötä, -materiaaleja ja -tarkastuksia ja lisää samalla toissijaisten vaurioiden riskiä. Vielä tärkeämpää on, että uudelleenkäsitellyt levyt ovat harvoin yhtä luotettavia kuin ne, jotka on valmistettu oikein ensimmäistä kertaa.
Jos vikoja ei havaita, isku ulottuu tehtaan ulkopuolelle. Asiakkaiden valitukset, palautukset ja mahdolliset sertifiointiriskit voivat aiheuttaa paljon suurempia kustannuksia kuin sisäinen romu tai uusinta.
Kalleimmat reflow-uunit eivät aina ole korkeimman ostohinnan omaavat – ne eivät pysty ylläpitämään suorituskykyään ajan mittaan.
Alkuvaiheessa tulokset voivat näyttää vakailta. Mutta kun tuotanto jatkuu, asteittaisia muutoksia alkaa näkyä: profiilit ajautuvat, lämpötilan tasaisuus laskee ja käyttäjät käyttävät enemmän aikaa vianetsintään kuin optimointiin.
Koska tämä lasku on asteittaista, se hyväksytään usein "normaaliksi" sen sijaan, että se tunnustettaisiin ratkaistavaksi ongelmaksi.
Tyypillisen laitteiston 3–5 vuoden elinkaaren aikana epävakauden kumulatiivinen vaikutus – energiahukkaa, seisokkeja, tuottohäviöitä ja huoltoa – ylittää usein koneen alkuperäiset kustannukset.
Pitkän aikavälin kannattavuuteen keskittyville valmistajille todellinen kysymys ei ole, kuinka paljon uuni maksaa nykyään, vaan kuinka paljon epävakaus maksaa sen elinkaaren aikana..
Tässä vaiheessa haasteena ei enää ole ongelman ymmärtäminen – se on oikean päätöksen tekeminen.
Ero vakaan ja jatkuvasti säädettävän tuotantolinjan välillä johtuu usein siitä, miten reflow-uuni valitaan alussa. Älykkäät ostajat keskittyvät vähemmän mainostettuihin teknisiin tietoihin ja enemmän siihen, kuinka laitteet toimivat todellisissa tuotantoolosuhteissa.
Ei ole olemassa kaikille sopivaa ratkaisua.
Joustavuus on kriittistä korkean sekoituksen ja pienen volyymin tuotannossa. Uunin on kestettävä säännölliset tuotevaihdot ilman jatkuvaa profiilin uudistamista. Vakaa suorituskyky eri levykooilla ja lämpökuormituksilla on tärkeämpää kuin suurin mahdollinen suorituskyky.
Suuren volyymin linjoilla prioriteetti muuttuu. Uunien tulee tuottaa vahva lämpökapasiteetti, nopea palautuminen jatkuvassa kuormituksessa ja tasaiset tulokset suuremmilla nopeuksilla.
Käytännöllinen tapa arvioida tämä on yksinkertainen:
Pystyykö uuni käsittelemään vaativimmankin lautasi – ei keskimääräistä – vakautta tinkimättä?
Tekniset tiedot voivat olla harhaanjohtavia, jos ne otetaan nimellisarvoon. Jos haluat jäsennellymmän lähestymistavan todellisen tuotannon suorituskyvyn arviointiin, voit myös katsoa, kuinka valita oikea reflow-uuni SMT-tuotantolinjallesi . Siinä hahmotellaan tärkeimmät valintakriteerit eri valmistusskenaarioiden perusteella.
Vyöhykkeiden lukumäärä, huippulämpötila ja kuljettimen nopeus näyttävät usein vaikuttavilta paperilla, mutta ne eivät takaa vakaata suorituskykyä tuotannossa. Tärkeintä on ymmärtää, miten uuni käyttäytyy ajan kuluessa ja kuormituksen alaisena.
Esitä kysymyksiä, jotka paljastavat todellisen kyvyn:
Kuinka vakaa on lämpötilan tasaisuus jatkuvan käytön aikana?
Muuttuuko suorituskyky viikkojen tai kuukausien käytön jälkeen?
Onko vastaavista tuotantoympäristöistä vahvistettuja tuloksia?
Käytännössä johdonmukaisuus on tärkeämpää kuin huippusuorituskyky . Uuni, joka toimii hieman korkeimman spesifikaation alapuolella, mutta pysyy vakaana ajan mittaan, tarjoaa paremman tuoton ja alhaisemmat kustannukset pitkällä aikavälillä.
Luotettavin validointimenetelmä on yksinkertainen: testaa omilla tuotteillasi.
Oikeiden levyjen käyttäminen todellisen juotospastan ja profiilien avulla paljastaa paljon enemmän kuin mikään tekninen asiakirja. Se näyttää kuinka uuni käsittelee todellisia lämpökuormia, sekakomponenttitiheyksiä ja todellisia tuotantoolosuhteita.
Keskity testauksen aikana päivittäisessä käytössä oleviin asioihin:
Onko lämpötila tasainen eri laudan alueilla?
Ovatko tyhjät määrät ja kastelu yhdenmukaiset useilla ajoilla?
Kuinka paljon säätöä tarvitaan vakaan profiilin ylläpitämiseen?
Jos vakaat tulokset edellyttävät jatkuvaa hienosäätöä, ongelma vain kasvaa täydessä tuotannossa.
Reflow-uuni on pitkän aikavälin investointi, ei lyhytaikainen ratkaisu.
Tuotantovaatimukset muuttuvat – volyymit kasvavat, tuotteet monimutkaistuvat ja laatuodotukset kasvavat. Laitteet, jotka eivät pysty sopeutumaan, rajoittavat lopulta kasvua.
Etsi joustavuutta tukevia malleja:
Yhteensopivuus typen kanssa, jos tulevat tuotteet sitä vaativat
Kaksikaistainen tai suorituskyvyn laajennusvaihtoehto
Modulaariset järjestelmät ja päivitettävät ohjelmistot
Helppo huolto ja etädiagnostiikka
Joustavuuden varhainen valinta vähentää kalliiden päivitysten tai vaihtojen riskiä myöhemmin.
Jos nykyisen linjasi tuotto on epävakaa ilman selkeää syytä, nopein tapa tunnistaa ongelma on validoida reflow-prosessi käyttämällä todellisia tuotantolevyjä kontrolloiduissa testausolosuhteissa.
Monissa tapauksissa tämä yksittäinen vaihe paljastaa, onko ongelma prosessissa – vai itse laitteessa.
Tässä vaiheessa pitäisi olla selvää, että reflow-uuni ei ole vain itsenäinen kone – se on osa kokonaista prosessia.
Siksi oikean toimittajan valitseminen on yhtä tärkeää kuin oikean laitteen valinta. Jopa korkean suorituskyvyn uuni voi epäonnistua, jos sitä ei ole integroitu kunnolla, optimoitu ja tuettu ajan myötä.
Lyijyttömässä SMT:ssä kokemus on usein tärkeämpää kuin tekniset tiedot.
Osaava toimittaja ei vain tarjoa laitteita – he ymmärtävät, kuinka eri tekijät vaikuttavat todellisessa tuotannossa juotospastan käyttäytymisestä lämpöprofilointiin ja vianhallintaan.
Tämän prosessitiedon avulla he voivat tunnistaa riskit varhaisessa vaiheessa, suositella käytännön säätöjä ja auttaa valmistajia välttämään yleisiä mutta kalliita virheitä.
Ilman tätä tukea jopa edistyneillä laitteilla voi olla vaikeuksia tuottaa vakaita tuloksia, varsinkin kun tuotantoolosuhteet muuttuvat.
Reflow-suorituskyky ei ole olemassa erikseen.
Siihen vaikuttavat suoraan alku- ja loppupään prosessit – tulostustarkkuus, komponenttien sijoitus ja tarkastusstrategia vaikuttavat kaikki lopulliseen juotteen laatuun.
Täydellisiä SMT-ratkaisuja tarjoavat toimittajat voivat kohdistaa nämä elementit alusta alkaen, mikä varmistaa sujuvamman integroinnin ja nopeamman ylösajon.
Yhden luukun lähestymistavan avulla valmistajat vähentävät yhteensopivuusongelmia, yksinkertaistavat viestintää ja lyhentävät vakaan tuotannon saavuttamiseen tarvittavaa aikaa.
Palveluntarjoajat, kuten ICT, yhdistävät reflow-uunien asiantuntemuksen täydellisiin SMT-linjaratkaisuihin, mikä auttaa valmistajia siirtymään asennuksesta vakaaseen toimintaan tehokkaammin – sen sijaan, että ongelmat ratkaisisivat askel askeleelta niiden ilmaantumisen jälkeen.
Reflow-uuni on pitkän aikavälin investointi, ja sen suorituskyky riippuu jatkuvasta tuesta.
Luotettavat toimittajat varmistavat varaosien saatavuuden, nopeat tekniset vastaukset ja jatkuvat järjestelmäpäivitykset. Vielä tärkeämpää on, että he pysyvät mukana tuotannon kehittyessä – tukevat uusien tuotteiden lanseerauksia, prosessien säätöjä ja kapasiteetin laajentamista.
Kun ongelmia ilmenee, vastausajalla on merkitystä. Viivästynyt tuki voi nopeasti johtaa pitkiin seisokkeihin ja tuotantotappioihin.
Jos valitset toimittajan, jolla on todistettu globaali palvelukyky, se suojaa laitteiston lisäksi myös tuotantosi vakauden ja jatkuvuuden ajan mittaan.
Lyijyttömässä SMT:ssä reflow-uuni ei ole vain yksi laite – se on paikka, jossa laatu joko turvataan tai katoaa.
Vakaa uuni muuttaa kapean prosessiikkunan yhtenäisiksi, toistetuiksi tuloksiksi. Se varmistaa tasaiset juotosliitokset, vähentää vikoja ja minimoi jatkuvan säätötarpeen. Vielä tärkeämpää on, että sen avulla tuotantotiimit voivat siirtyä ongelmien vianmäärityksestä keskittymiseen tuotantoon ja tehokkuuteen.
Vaikutus ylittää itse prosessin. Vakaus parantaa suoraan ensikierron tuottoa, vähentää seisokkeja ja alentaa ajan myötä kertyviä piilokustannuksia. Se, mikä saattaa tuntua pieneltä suorituskyvyn erolta, muuttuu usein merkittäväksi kannattavuuteen kuukauteen ja vuoteen verrattuna.
Käytännössä reflow-uunin todellista hintaa ei mitata ostopäivänä, vaan sillä, kuinka luotettavasti se toimii joka päivä sen jälkeen. Valmistajat, jotka asettavat etusijalle pitkän aikavälin vakauden, välttävät toistuvien säätöjen ja arvaamattomien tulosten kierteen – ja rakentavat sen sijaan tuotantolinjoja, jotka tarjoavat tasaista laatua ja kestävää kasvua.
Jos nykyinen prosessisi perustuu edelleen jatkuvaan viritykseen pysyäksesi rajojen sisällä, voi olla aika arvioida uudelleen, tukeeko reflow-ratkaisusi todella tuotantotavoitteitasi.
