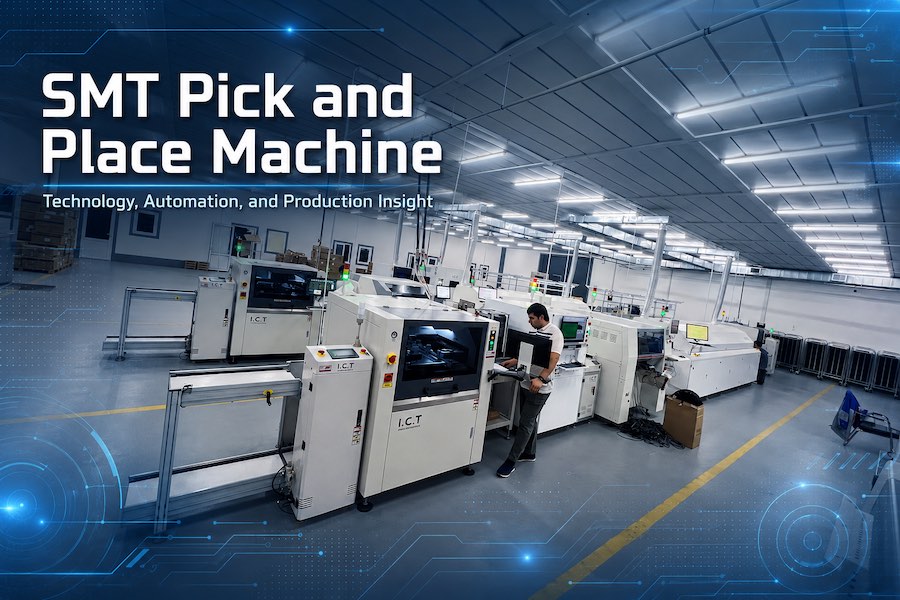

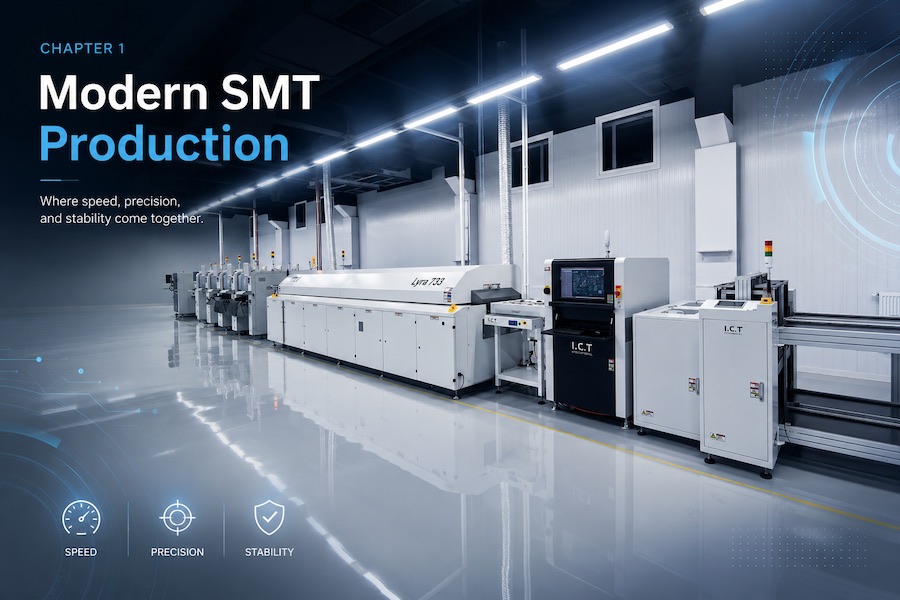

Nykyaikaisessa piirilevykokoonpanossa SMT-poiminta- ja -paikkakone ei ole enää vain laite, joka sijoittaa komponentteja levylle. Se on yksi ydinkoneista, joka määrittää, kuinka nopea, tarkka ja vakaa SMT-tuotantolinja voi olla. Kun elektroniikkatuotteista tulee pienempiä, monimutkaisempia ja laadultaan vaativampia, valmistajat tarvitsevat sijoitustekniikkaa, joka pystyy käsittelemään hienojakoisia komponentteja, toistuvia tuotemuutoksia ja tasaisen tuotannon.
Monille tehtaille keräilykoneen todellinen arvo ei ole vain sen nimellisnopeus, vaan se, kuinka hyvin se tukee päivittäistä tuotantoa. Luotettava sijoituskone auttaa vähentämään manuaalisia virheitä, parantamaan toistettavuutta, vakauttamaan tuotteiden laatua ja pitämään SMT-linjan sujuvana. Sen ymmärtäminen, kuinka tämä kone sopii nykyaikaiseen SMT-tuotantoon, on ensimmäinen askel tehokkaamman ja skaalautuvan piirilevyn kokoonpanoprosessin rakentamisessa.
SMT-tuotannossa pick and place -kone on usein siellä, missä linjan todellinen kapasiteetti selviää. Kone voi näyttää nopealta esitteessä, mutta päivittäinen tuotanto riippuu paljon enemmän kuin nimellistehosta. Piirilevyn koko, komponenttien määrä, syöttölaitteen asetukset, näöntunnistus, suuttimen kunto, ohjelman optimointi ja tuotteen vaihto voivat kaikki vaikuttaa siihen, kuinka monta hyvää levyä tehdas todella tuottaa.
Tästä syystä pick and place - konetta ei pidä nähdä vain yhtenä asemana SMT - linjalla . Se on kohta, jossa materiaalit, koneohjelmointi, piirilevyjen suunnittelu, käyttäjän valmistelu ja prosessin vakaus kohtaavat. Kun tämä prosessi sujuu sujuvasti, koko linjaa on helpompi hallita. Jos näin ei tapahdu, tehdas saattaa kohdata alhaisemman tuotannon, enemmän seisokkeja ja epävakaat toimitusaikataulut.
Nykyaikaisessa piirilevykokoonpanossa todellinen kysymys ei ole vain 'Kuinka nopeasti kone pystyy sijoittamaan komponentteja?' Parempi kysymys on: 'Kuinka johdonmukaisesti se pystyy tukemaan vakaata tuotantoa joka päivä?' Siitä alkaa SMT:n poiminta ja sijoittaminen -koneen todellinen arvo.
Kun elektroniset tuotteet pienenevät ja monimutkaisevat, sijoitustarkkuus tulee entistä tärkeämmäksi. Pieni komponenttipoikkeama voi näyttää vähäiseltä ennen uudelleenvirtausjuottoa, mutta siitä voi tulla juotosvirhe, kun piirilevy kulkee sulatusuunin läpi. Hienojakoiset IC:t, QFN-paketit, BGA-komponentit, LEDit ja kompaktit passiiviset komponentit vaativat kaikki vakaan ja toistettavan sijoituksen.
Sijoittamiseen liittyviä ongelmia voivat olla komponenttien siirtyminen, puuttuvat osat, väärä napaisuus, epävakaat juotosliitokset tai huono sähköinen suorituskyky. Nämä ongelmat eivät aina johdu pelkästään poiminta- ja paikkakoneesta. Myös juotospastatulostus, piirilevyjen suunnittelu, komponenttien laatu, syöttölaitteen kunto, suuttimen kuluminen ja uudelleenvirtausprofiili voivat vaikuttaa asiaan. Sijoitusprosessi on kuitenkin yksi avainkohdista, jossa laaturiski voi alkaa.
Luotettava sijoituskone auttaa vähentämään prosessin vaihtelua ennen juottamista. Se ei korvaa käsityötä. Se auttaa vähentämään uudelleenkäsittelyä, romua, seisokkeja ja piilotettuja tuotantohäviöitä. Pitkän aikavälin laadusta välittäville tehtaille tämä vakaus voi olla arvokkaampaa kuin yksinkertainen nopeus.
Eri valmistajat tarkastelevat poiminta- ja sijoituskoneita eri näkökulmista. LED-valaistustehdas voi keskittyä toistuvien komponenttien nopeaan sijoittamiseen ja pitkiin tuotantoajoihin. Autoelektroniikan valmistaja saattaa välittää enemmän sijoituksen vakaudesta, jäljitettävyydestä ja prosessin ohjauksesta. EMS-tehdas saattaa tarvita nopeaa vaihtoa, koska se käsittelee monia eri asiakkaiden piirilevymalleja.
Tästä syystä samalla koneen eritelmillä voi olla eri merkitys eri tehtaissa. Yhdelle asiakkaalle nopeus on tärkein huolenaihe. Toisessa tapauksessa syöttölaitteen joustavuus, ohjelmiston ohjaus, vakaa tarkkuus tai tuleva laajennus voivat olla tärkeämpiä. Hyvän SMT-sijoitusratkaisun tulee vastata tehtaan todellista tuotantomallia, ei vain numeroa tietolomakkeessa.
Tämän asian ymmärtäminen auttaa valmistajia välttämään yleisen virheen: valitsemaan koneen vain nopeuden tai hinnan perusteella. Nykyaikaisessa SMT-tuotannossa parempi valinta on tuotetyyppiä, tuotantovolyymiä, laatuvaatimuksia ja pitkän tähtäimen tehdassuunnitelmaa tukeva kone.

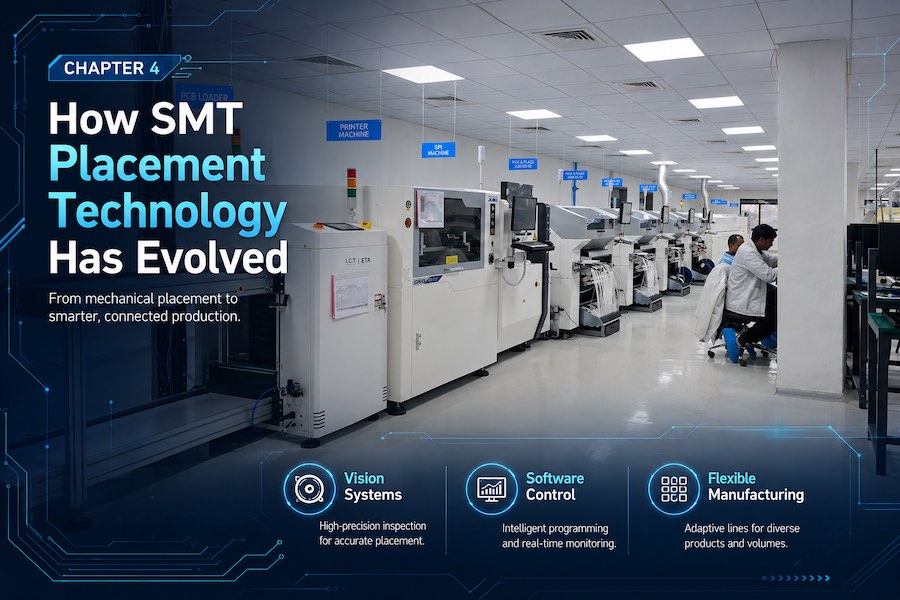

Varhaissijoituslaitteet keskittyivät pääasiassa yhteen työhön: valitse komponentti ja aseta se piirilevylle nopeammin kuin manuaalinen työ. Tuolloin koneen suorituskykyä arvioitiin usein perusnopeuden, mekaanisen liikkeen ja yksinkertaisen toistettavuuden perusteella.
Nykyaikaiset SMT pick and place -koneet ovat paljon edistyneempiä. Niissä yhdistyvät tarkkuusmekaniikka, servo-ohjaus, näön kohdistus, ohjelmistoohjelmointi, syöttölaitteiden hallinta, suuttimien ohjaus ja tuotantotiedot. Kone ei enää vain siirrä komponentteja pisteestä toiseen. Se lukee piirilevyjen paikkoja, tarkistaa komponenttien kohdistuksen, korjaa sijoituskulmia ja auttaa insinöörejä hallitsemaan prosessia tarkemmin.
Tämä kehitys on muuttanut sijoituskoneen roolia. Se ei ole enää vain automaatiolaite. Siitä on tullut keskeinen prosessinohjausjärjestelmä SMT-linjan sisällä.
Vision-teknologia on parantanut huomattavasti SMT-sijoittelun tarkkuutta. Nykyaikaiset koneet käyttävät kameroita piirilevyjen vertailumerkkien ja komponenttien sijainnin tunnistamiseen. Järjestelmä voi tarkistaa, onko komponentti poimittu oikein, tunnistaa kulmapoikkeaman ja säätää sijoituskoordinaatteja ennen komponentin asentamista piirilevylle.
Ohjelmistoista on myös tullut tärkeä osa konetta. Sijoitusohjelmisto hallitsee ohjelmia, komponenttikirjastoja, syöttölaitteen asetuksia, suuttimien valintaa, sijoitusjärjestystä, hälytyksiä ja tuotantotietueita. Monet nykyaikaiset järjestelmät voivat toimia CAD-tietojen, BOM-tiedostojen ja offline-ohjelmointityökalujen kanssa, mikä tekee ohjelmien valmistelusta nopeampaa ja standardoitumpaa.
Tehtaille, jotka käsittelevät usein tuotemuutoksia, tällä on paljon merkitystä. Vahva visio ja ohjelmistotuki voivat vähentää asennusvirheitä, parantaa vaihtotehokkuutta ja helpottaa tuotantoprosessin toistamista.
Aiemmin monet SMT-linjat suunniteltiin saman tuotteen pitkiä tuotantosarjoja varten. Kun linja oli pystytetty, tehdas saattoi jatkaa saman piirilevyn tuotantoa pitkään. Siinä ympäristössä nopeus oli usein pääpaino.
Nykyään monet valmistajat kohtaavat lyhyemmän tuotteiden elinkaaren, pienempiä eriä, enemmän tuotemalleja ja toistuvia vaihtoja. EMS-tehtaat, teollisuuselektroniikan valmistajat ja tilauselektroniikan valmistajat tarvitsevat koneita, jotka mukautuvat nopeasti. Tämä on tehnyt syöttöjärjestelmistä, suuttimien valinnasta, komponenttikirjastoista ja ohjelmanhallinnasta tärkeämpiä kuin koskaan.
Nykyaikainen sijoitustekniikka tukee siirtymistä kohti joustavaa valmistusta. Se auttaa tehtaita siirtymään tuotteesta toiseen pienemmällä seisokkiajalla, paremmalla materiaalin hallinnalla ja vakaammalla tuotantotuloksella.
Toinen suuri muutos on siirtyminen itsenäisistä koneista yhdistettyihin SMT-linjoihin. Nykyaikainen poiminta- ja paikkakone voi muodostaa yhteyden SPI-, AOI-, viivakoodijärjestelmiin, MES-alustoihin , materiaalinhallintajärjestelmiin ja tehdastietojen kojetauluihin. Tämä mahdollistaa tuotantotietojen liikkumisen linjan läpi sen sijaan, että pysyisivät yhden koneen sisällä.
Tämä yhteys on erityisen arvokas jäljitettävyyttä vaativilla toimialoilla, kuten autoelektroniikassa, lääketieteellisessä elektroniikassa, viestintäelektroniikassa ja teollisuuden ohjauksessa. Kun tehdas voi liittää piirilevytunnuksen, materiaalierän, syöttölaitteen sijainnin, ohjelmaversion, käyttäjätiedot, tarkastustulokset ja tuotantoajan, laadunvalvonta tulee paljon selkeämmäksi.
SMT-sijoittelun tulevaisuus ei ole vain nopeampi liike. Se on älykkäämpi ohjaus, vahvempi datayhteys, nopeampi vaihto, parempi jäljitettävyys ja skaalautuvampi tuotanto. Tähän suuntaan nykyaikainen SMT-valmistus on menossa.

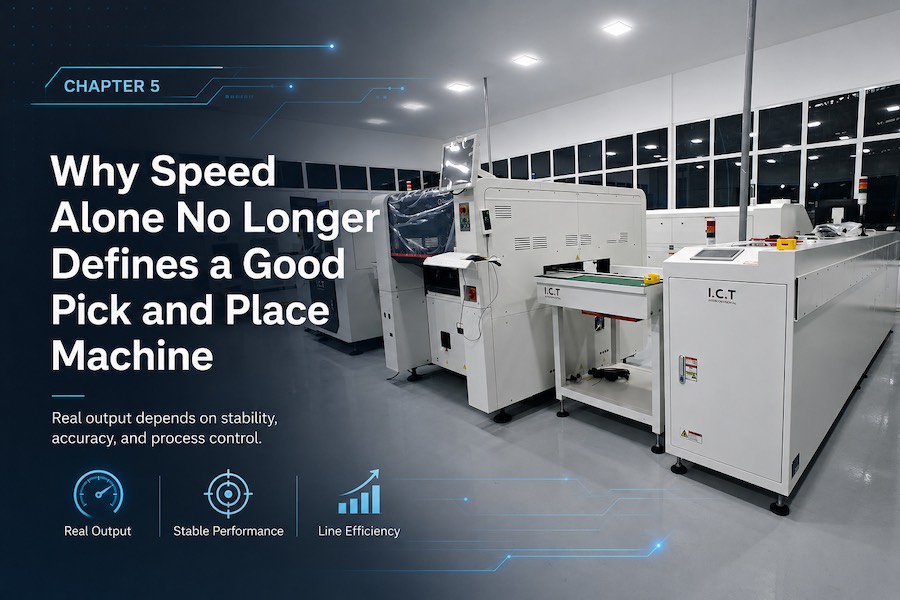

Monet ostajat vertailevat ensin SMT:n poiminta- ja sijoituskoneita CPH:n mukaan. On helppo ymmärtää miksi. Suurempi luku näyttää suuremmalta teholta, ja paperilla näyttää siltä, että nopeimman koneen pitäisi aina olla paras valinta. Mutta todellisessa SMT-tuotannossa nimellinen CPH on vain lähtökohta.
Todellinen tuotantonopeus riippuu täydellisestä sijoitusympäristöstä. Piirilevyn koko, komponenttien määrä, syöttölaitteen asetukset, näöntunnistusaika, suuttimien vaihdot, koneen kulkureitti, käyttäjän valmistelu ja tuotteen vaihto vaikuttavat kaikki todelliseen tuotantoon. Koneen nimellisnopeus voi olla vahva, mutta jos tuotantoprosessi ei ole vakaa, päivittäinen tuotanto voi silti jäädä odotuksia pienemmäksi.
Siksi kokeneet SMT-valmistajat kiinnittävät huomiota todelliseen tuotannon tehokkuuteen, eivät vain koneen nopeuteen. Parempi kysymys ei ole 'Mikä on suurin CPH?' vaan 'Kuinka monta hyvää lautaa tällä linjalla voidaan tuottaa tasaisesti yhdessä työvuorossa?'
Poimi ja aseta kone ei toimi täydellisissä laboratorio-olosuhteissa. Se toimii oikeiden levyjen, oikeiden komponenttien, oikeiden operaattoreiden ja todellisten tuotantoaikataulujen kanssa. Siinä esitteen nopeuden ja tehtaan tuotannon välinen ero tulee selväksi.
Esimerkiksi piirilevy, jossa on useita toistuvia sirukomponentteja, voi toimia erittäin tehokkaasti nopeassa sijoituskoneessa. Mutta piirilevyjä, liittimiä, erikokoisia pakkauskokoja ja alustakomponentteja sisältävä kortti saattaa vaatia enemmän tunnistusaikaa, enemmän pään liikettä ja huolellisempaa syöttölaitteen suunnittelua. Tässä tapauksessa koneen todellinen teho voi olla pienempi kuin nimellisarvo antaa ymmärtää.
Myös vaihdolla on tärkeä rooli. Jos tehdas valmistaa useita malleja pienissä erissä, syöttölaitteiden valmisteluun, ohjelmien lataamiseen, ensiesineiden tarkastukseen ja materiaalien tarkistamiseen käytetty aika saattaa olla tärkeämpää kuin koneen huippusijoitusnopeus. Korkean sekoituksen tuotannossa hieman hitaampi, mutta joustavampi ja vakaampi kone voi tuottaa parempia todellisia tuloksia.
Nopeasta koneesta on hyötyä vain silloin, kun se toimii luotettavasti. Syöttötukosten, suutinongelmien, tunnistusvirheiden, materiaalin asetusvirheiden tai epävakaiden ohjelmien aiheuttamat toistuvat pysähdykset voivat nopeasti vähentää suuren nimellisnopeuden arvoa. Joissakin tehtaissa kone, jolla on kohtalainen nopeus mutta vähemmän keskeytyksiä, voi olla parempi kuin nopeampi kone, joka pysähtyy liian usein.
Tästä syystä vakautta tulee käsitellä suorituskykytekijänä. Vakaa komponenttien syöttö, tarkka näöntunnistus, luotettava alipaineotto, hyvä suuttimen kunto ja sujuva ohjelmiston toiminta auttavat pitämään linjan liikkeessä. Nämä yksityiskohdat eivät ehkä näytä yhtä jännittäviltä kuin korkea CPH-luku, mutta niillä on suora vaikutus päivittäiseen tuotantoon.
Valmistajien tavoitteena ei ole voittaa nopeusvertailua paperilla. Tavoitteena on toimittaa luotettavat tuotteet ajallaan, vähemmän vikoja ja vähemmän tuotantorasitusta. Silloin vakaasta sijoittelusta tulee todellinen kilpailuetu.
Vahvaa SMT pick and place -konetta ei pidä arvioida yhdellä numerolla. Sen tulisi tasapainottaa nopeus, tarkkuus, joustavuus ja pitkän aikavälin vakaus. Nopea mutta vaikeasti vaihdettava kone ei välttämättä sovi EMS-tehtaalle. Kone, joka käsittelee monia komponenttityyppejä, mutta ei voi tukea vaadittua tehoa, ei välttämättä sovi suuritehoiseen LED-linjaan.
Tästä syystä koneen suorituskyky tulee aina ymmärtää tuotteen yhteydessä. Mitä komponentteja piirilevyllä on? Kuinka usein tuote vaihtuu? Mikä on tavoitetulos? Tarvitseeko tehdas jäljitettävyyttä? Onko linja suunniteltu korkean sekoituksen tuotantoon vai pitkiin tuotantosarjoihin?
Kun näitä kysymyksiä tarkastellaan yhdessä, nopeudesta tulee osa suurempaa kuvaa. Hyvän poiminta- ja sijoituskoneen pitäisi auttaa tehdasta tuottamaan oikea tuote, oikealla laatutasolla ja oikealla tehokkuudella. Se on paljon arvokkaampaa kuin vain korkeimman CPH:n jahtaaminen.
SMT-kokoonpanossa laatu ei ala lopputarkastuksesta. Se alkaa paljon aikaisemmin, juotospastan tulostuksen ja komponenttien sijoittamisen aikana. Kun komponentit on asetettu piirilevylle, niiden sijainti, kulma ja vakaus vaikuttavat suoraan siihen, mitä tapahtuu sulatusjuottamisen aikana.
Nykyaikaiset piirilevymallit sisältävät usein hienojakoisia IC:itä, QFN-paketteja, BGA-komponentteja, pieniä passiivisia komponentteja, LEDejä ja liittimiä samalla kortilla. Nämä komponentit jättävät hyvin vähän tilaa sijoitusvirheille. Pieni siirtymä, pyöriminen tai epävakaa sijoitus voi johtaa juotossilloittumiseen, avoimiin juotosliitoksiin, hautakivien muodostumiseen, huonoon kostutukseen tai sähkövikaan.
Tästä syystä sijoitustarkkuus ei ole vain konespesifikaatio. Se on prosessivaatimus. Luotettava poiminta- ja sijoituskone auttaa varmistamaan, että jokainen komponentti sijoitetaan paikoilleen, ennen kuin piirilevy tulee uudelleenvirtausuuniin.
Tarkkuus yhdellä levyllä on tärkeää, mutta toistettavuus satojen tai tuhansien levyjen välillä tekee SMT-tuotannosta skaalautuvan. Tehdas ei tarvitse vain yhtä hyvää piirilevyä. Se tarvitsee vakaata laatua työvuorojen, erien, operaattoreiden ja toistuvien tilausten välillä.
Toistettavuus tarkoittaa, että kone voi suorittaa saman sijoittelutoiminnon uudestaan ja uudestaan kontrolloidulla vaihtelulla. Tämä on erityisen tärkeää valmistajille, jotka valmistavat autoelektroniikkaa, teollisuuden ohjauskortteja, viestintämoduuleja, lääketieteellistä elektroniikkaa tai muita tuotteita, joiden luotettavuudella on merkitystä ajan myötä.
Ilman toistettavuutta laadusta tulee arvaamatonta. Yksi erä voi läpäistä tarkastuksen sujuvasti, kun taas seuraava erä voi aiheuttaa uudelleenkäsittelypainetta. Vakaa poiminta- ja sijoitusprosessi auttaa vähentämään tätä epävarmuutta ja antaa tehtaalle kontrolloidumman tuotannon perustan.
Monet ihmiset ajattelevat, että sijoittelun laatu riippuu vain sijoituspäästä. Todellisuudessa se riippuu täydellisestä sijoitusjärjestelmästä. Syöttölaitteen tarkkuus, suuttimen kunto, alipaine, näöntunnistus, piirilevytuki, komponenttien pakkaus, ohjelmatiedot ja käyttäjän asetukset vaikuttavat kaikki lopputulokseen.
Kulunut suutin voi aiheuttaa huonon noudon. Epävakaa syöttölaite voi aiheuttaa syöttöhäiriöitä. Huono piirilevytuki voi aiheuttaa levyn liikettä asennuksen aikana. Väärät komponenttitiedot voivat aiheuttaa tunnistusvirheitä. Vaikka itse kone olisi edistynyt, heikko prosessinohjaus voi silti aiheuttaa sijoitusongelmia.
Siksi hyvä SMT-tuotanto vaatii sekä laitekykyä että prosessikuria. Kone tarjoaa teknisen perustan, mutta vakaa tuotanto syntyy oikeasta asennuksesta, säännöllisestä huollosta, koulutetuista käyttäjistä ja selkeistä prosessistandardeista.
Huono sijoituslaatu ei aiheuta vain näkyviä vikoja. Se aiheuttaa myös piilohäviöitä koko tehtaalla. Uudelleenkäsittely vie aikaa. Romujätteet materiaalit. Epävakaa tuotanto luo toimituspaineita. Toistuvat viat heikentävät asiakkaiden luottamusta. Insinöörit voivat viettää tuntikausia etsiessään ongelmia, jotka ovat alkaneet pienestä sijoitusongelmasta.
Vakaa poiminta- ja sijoitusprosessi auttaa vähentämään näitä piilokustannuksia. Kun komponentit sijoitetaan tarkasti ja toistuvasti, uudelleenvirtausprosessista tulee ennakoitavampi, AOI-tuloksista tulee vakaampia ja insinöörit voivat keskittyä enemmän prosessin parantamiseen päivittäisen palontorjuntaan.
Valmistajille sijoitusten laatu ei ole vain tarkastuksen läpäisemistä. Kyse on sellaisen tuotantojärjestelmän rakentamisesta, joka pystyy toimimaan vähemmän yllättävinä. Tällainen vakaus mahdollistaa SMT-tehtaan kasvun luottavaisesti.

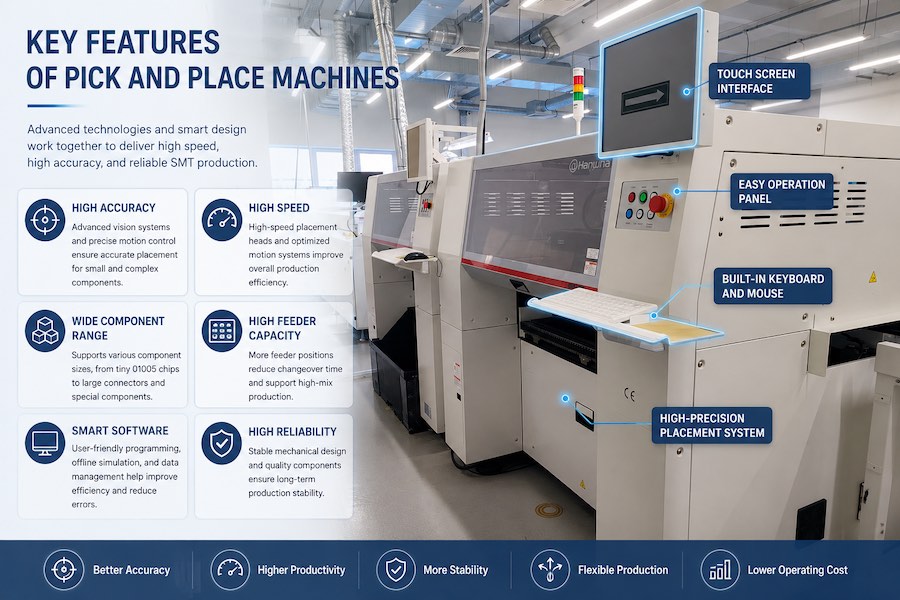

Jokainen SMT-tehdas ei tuota samaa piirilevyä joka päivä. Monet EMS-valmistajat ja teollisuuselektroniikan toimittajat käsittelevät erilaisia tuotteita, eri tuoteluetteloita ja erikokoisia eriä samalla viikolla. Tämäntyyppisessä high-mix-tuotannossa suurin haaste ei ole vain sijoitusnopeus. Se kertoo, kuinka nopeasti ja tarkasti tehdas voi vaihtaa tuotteesta toiseen.
Poiminta- ja sijoituskone tukee korkean sekoituksen tuotantoa joustavan syöttölaitteen, vakaiden komponenttikirjastojen, offline-ohjelmoinnin, alustakomponenttien tuen ja nopeamman tuotteen vaihdon ansiosta. Kun koneohjelmistoa, syöttölaitteen valmistelua ja tuotantotietoja hallitaan hyvin, tehdas voi lyhentää asennusaikaa ja välttää monia yleisiä vaihtovirheitä.
Korkean sekoituksen tehtailla joustavuus luo usein enemmän arvoa kuin huippu CPH. Kone, joka pystyy käsittelemään erilaisia komponenttipaketteja, tukemaan toistuvia ohjelmien muutoksia ja ylläpitämään vakaata sijoituslaatua, voi olla hyödyllisempi kuin kone, joka on suunniteltu vain pitkiin toistuviin tuotantoajoihin.
Suurten volyymien valmistuksessa on erilainen prioriteetti. Tuotteiden, kuten LED-valaistustaulujen, kulutuselektroniikan, virtalähdelevyjen ja muiden toistuvien piirilevyjen päätavoitteena on vakaa läpimeno pitkien tuotantoajojen aikana. Tässä tilanteessa nopeus ratkaisee, mutta yhtä paljon jatkuva toiminta.
Suuren volyymin linja tarvitsee poiminta- ja sijoituskoneen, joka voi toimia pitkiä aikoja vakaalla ruokinnassa, luotettavalla noukimella, tarkalla sijoittelulla ja minimaalisella seisokkiajalla. Pienetkin keskeytykset voivat tulla kalliiksi, kun tuotantovolyymi on suuri. Syöttövika, joka pysäyttää linjan muutamaksi minuutiksi, ei ehkä näytä vakavalta kerran, mutta toistuvat pysäytykset koko työvuoron aikana voivat vähentää tuotantoa merkittävästi.
Siksi suurivolyymituotannossa tulee keskittyä sekä nopeuteen että luotettavuuteen. Koneen on sijoitettava nopeasti, mutta sen on myös toimittava tasaisesti. Todellinen tuotannon arvo tulee tasaisesta tuotannosta, ei vain suurimmasta spesifikaatioarkille painetusta numerosta.
Korkean sekoituksen EMS-tehdas ja suurivolyymi-LED-tehdas voivat molemmat käyttää SMT pick and place -koneita, mutta ne eivät arvosta samoja ominaisuuksia samalla tavalla. High Mix -tuotanto vaatii joustavuutta, nopeaa vaihtoa, komponenttivalikoimaa ja ohjelmistotukea. Suurtuotanto edellyttää vakaata nopeutta, jatkuvaa toimintaa, tehokasta materiaalin saantia ja linjatasapainoa.
Autoelektroniikka saattaa vaatia vahvaa prosessinhallintaa ja jäljitettävyyttä. Teollisuuden ohjauskortit saattavat tarvita joustavan sijoittelun sekakomponenttityypeille. Viestintäelektroniikka saattaa vaatia suurta tarkkuutta tiheissä piirilevyasetteluissa. Jokainen tuotantomalli luo erilaisen paineen sijoitusprosessiin.
Siksi hyvä sijoitusratkaisu lähtee tuotteesta ja tuotantotavoitteesta, ei vain konemallista. Kun tehdas ymmärtää todellisen tuotantomallinsa, on paljon helpompi arvioida, millä sijoittelun ominaisuuksilla todella on merkitystä.
Tuotantotarpeet voivat muuttua nopeasti. Tehdas voi aloittaa pienillä erillä ja siirtyä sitten uusintatilauksiin. Asiakas voi ottaa käyttöön monimutkaisemman piirilevyn. Koetilauksena alkavasta tuotteesta voi myöhemmin muodostua vakaa massatuotantoprojekti. Jos sijoitusjärjestelmä on liian rajallinen, tuleva kasvu voi vaikeutua.
Hyvin suunniteltu pick and place -kone antaa tehtaalle lisää kasvuvaraa. Se voi tukea uusia tuotemalleja, korkeampia tuotantotavoitteita, monimutkaisempia komponentteja ja parempaa integraatiota tarkastus- tai jäljitettävyysjärjestelmiin. Tämä skaalautuvuus on tärkeä valmistajille, jotka eivät halua rakentaa koko SMT-linjaa uudelleen aina tuotannon kysynnän muuttuessa.
Kasvaville tehtaille oikea sijoituskone ei ole vain työkalu tämän päivän tilauksiin. Se on osa tehtaan pitkän aikavälin tuotantokapasiteettia.
Vanhemmassa SMT-tuotannossa ohjelmisto nähtiin usein työkaluna koneen käyttämiseen. Nykyään siitä on tullut paljon tärkeämpää. Nykyaikainen sijoitusohjelmisto auttaa hallitsemaan ohjelmia, komponenttikirjastoja, syöttölaitteiden paikkoja, suutinasetuksia, sijoitusjärjestystä, tuotantotietueita, hälytystietoja ja prosessitietoja.
Tämä tarkoittaa, että ohjelmisto ei ole enää vain ohjauspaneeli. Se on osa tuotannonohjausjärjestelmää. Hyvin suunniteltu ohjelmistoalusta auttaa insinöörejä valmistelemaan töitä tehokkaammin, vähentämään asennusvirheitä ja pitämään tuotantotiedot järjestyksessä. Tehtaissa, joissa tuotetta vaihdetaan usein, tämä voi vaikuttaa merkittävästi päivittäiseen toimintaan.
Kun ohjelmisto on heikko tai vaikea käyttää, kone voi silti olla mekaanisesti toimintakykyinen, mutta tuotannosta voi tulla hidasta ja virhealtista. Hyvä ohjelmisto auttaa muuttamaan koneen kyvyn todelliseksi tehdastehoksi.
Tuotteen vaihtaminen on yksi suurimmista haasteista korkean sekoituksen SMT-tuotannossa. Jokainen uusi piirilevy saattaa vaatia uuden sijoitusohjelman, syöttölaitteen asennuksen, komponenttitietojen tarkistuksen, suutinsuunnitelman ja ensimmäisen artikkelin varmistuksen. Jos tämä työ tehdään hitaasti tai käsin, kone saattaa kuluttaa liikaa aikaa odottamiseen tuotannon sijaan.
Nykyaikaiset sijoitusohjelmistot voivat parantaa tätä prosessia CAD-tietojen tuonnin, BOM-tuen, komponenttikirjaston hallinnan, offline-ohjelmoinnin ja sijoituspolun optimoinnin avulla. Insinöörit voivat valmistella ohjelmia ennen kuin kone on saatavilla, mikä auttaa vähentämään linjapysähdyksiä vaihdon aikana.
Nopeampi ohjelmointi ei säästä vain aikaa. Se vähentää myös inhimillisiä virheitä. Kun komponenttitietoja, sijoituskoordinaatteja ja syöttölaitetietoja hallitaan järjestelmällisemmin, tehtaalla on paremmat mahdollisuudet aloittaa tuotanto oikein ensimmäisellä kerralla.
Poiminta- ja paikkakonetta käyttävät ihmiset, mutta prosessin tulee olla riittävän selkeä, jotta eri tiimit voivat seurata sitä. Operaattorit tarvitsevat asennusohjeet. Insinöörit tarvitsevat ohjelman hallintaa. Esimiehet tarvitsevat tuotannon näkyvyyttä. Laadukkaat tiimit tarvitsevat jäljitettävissä olevat tiedot. Ohjelmisto auttaa yhdistämään nämä tarpeet.
Selkeä ohjelmistojärjestelmä voi esimerkiksi näyttää syöttölaitteiden sijainnit, komponenttien tiedot, koneen tilan, hälytykset, tuotantomäärät ja ohjelmaversiot. Näin käyttäjien on helpompi seurata oikeaa asetusta ja insinöörien on helpompi tunnistaa ongelmat. Kun kone pysähtyy, hyvät tiedot auttavat tiimiä ymmärtämään, liittyykö ongelma materiaaleihin, suuttimiin, näöntunnistukseen, ohjelman asetuksiin vai koneen kuntoon.
Tällä tavalla ohjelmisto vähentää arvailua. Se auttaa tehdasta siirtymään reaktiivisesta vianmäärityksestä hallitusti tuotannonhallintaan.
SMT-tehtaiden yhteyksien lisääntyessä ohjelmistoilla on entistä suurempi rooli sijoittelun suorituskyvyssä. Tulevaisuuteen keskittyvä tuotanto nojaa enemmän dataan, jäljitettävyyteen, prosessianalyysiin ja järjestelmäintegraatioon. Sijoituskone ei ainoastaan suorita ohjelmaa; se tarjoaa myös hyödyllistä tietoa prosessin parantamiseksi.
Tämä on erityisen tärkeää tehtaille, jotka haluavat yhdistää sijoittelukoneet SPI-, AOI-, MES-, viivakoodijärjestelmiin, materiaalinhallintaan ja tuotannon kojetauluihin. Kun ohjelmisto tukee tätä yhteyttä, SMT-linjaa on helpompi seurata, analysoida ja parantaa.
Nykyaikaisessa SMT-tuotannossa mekaanisella nopeudella on edelleen merkitystä. Mutta ohjelmistosta on tulossa osa, joka tekee koneesta älykkäämmän, joustavamman ja hyödyllisemmän koko tehtaalle.

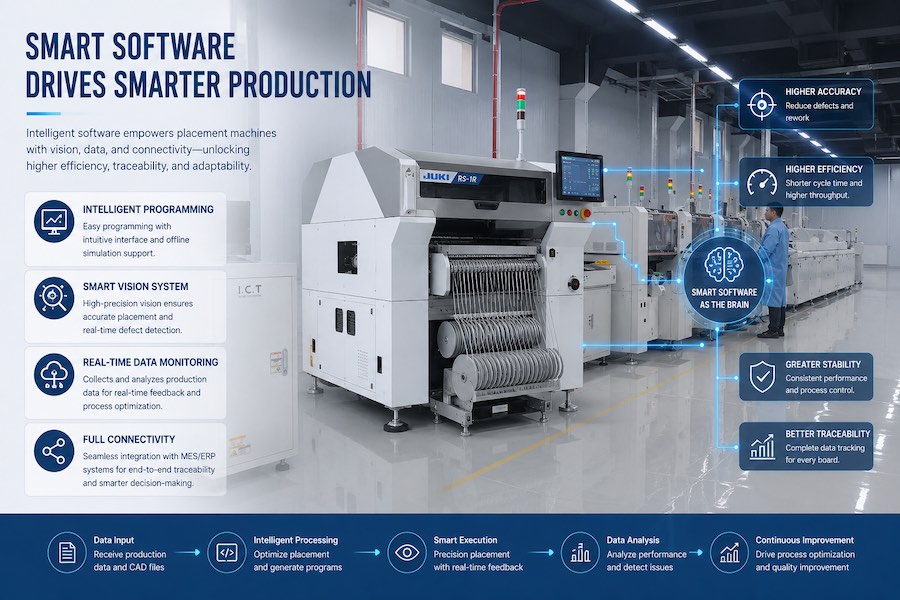

Nykyaikaisessa SMT-tuotannossa poiminta- ja sijoituskone tekee muutakin kuin komponenttien sijoittamisen. Se luo myös arvokasta tuotantodataa. Nämä tiedot voivat sisältää sijoitusohjelman, syöttölaitteen sijainnin, komponenttitiedot, koneen tilan, hälytystiedot, tuotantoajan ja joskus korttitason seurantatiedot.
Perustuotannossa näitä tietoja voivat käyttää vain käyttäjät ja insinöörit asennuksen tai vianetsinnän aikana. Mutta kehittyneemmissä tehtaissa sijoitustiedoista tulee osa laadunvalvontajärjestelmää. Se auttaa tiimejä ymmärtämään, mitä tuotannon aikana tapahtui, mitä ohjelmaa käytettiin, mihin materiaalit ladattiin ja tapahtuiko tietyn erän aikana konehälytyksiä.
Tämä on erityisen hyödyllistä, kun laatuongelma ilmenee myöhemmin. Sen sijaan, että luottaisivat vain muistiin tai manuaalisiin tietueisiin, insinöörit voivat tarkastella prosessitietoja ja löytää mahdolliset syyt nopeammin. Tämä tekee ongelmanratkaisusta nopeampaa, tarkempaa ja vähemmän riippuvaista arvailusta.
Jäljitettävyydestä on tulossa yhä tärkeämpää autoelektroniikassa, lääketieteellisessä elektroniikassa, teollisuuden ohjauksessa, viestintälaitteissa ja muissa erittäin luotettavissa tuotteissa. Nämä teollisuudenalat tarvitsevat usein muutakin kuin valmiin piirilevyn. He tarvitsevat tuotantotiedot, joista käy ilmi, kuinka levy on rakennettu.
Yhdistetty SMT-linja voi seurata tietoja, kuten PCB ID:n, materiaalierän, syöttölaitteen sijainnin, ohjelmaversion, käyttäjän tietueen, tarkastustuloksen ja tuotantoajan. Kun nämä tiedot yhdistetään tulostus-, sijoitus-, reflow-, AOI- ja muihin prosesseihin, tehdas saa selkeämmän kuvan kunkin levyn tuotantohistoriasta.
Tämän tason jäljitettävyys auttaa valmistajia reagoimaan asiakkaiden auditointeihin, tutkimaan vikoja, hallitsemaan materiaaliriskejä ja parantamaan prosessikuria. Se osoittaa myös, että tehdas ei vain tuota levyjä, vaan johtaa tuotantoa jäsennellysti ja vastuullisesti.
Älykäs SMT-tehdas ei synny vain lisäämällä ohjelmiston lopussa. Se alkaa laitteista, jotka voivat jakaa hyödyllistä tuotantotietoa. Poimi ja aseta -kone on yksi tärkeimmistä tietopisteistä, koska se käsittelee komponenttien sijoittelua, syöttölaitteen asetuksia, ohjelman suorittamista ja koneen tilaa.
Kun sijoittelukone yhdistetään SPI-, AOI-, viivakoodijärjestelmiin, MES-, materiaalihallinta- ja tuotannon kojetauluihin, SMT-linjasta tulee helpompi valvoa. Insinöörit voivat vertailla eri prosessien tietoja ja tunnistaa, mistä ongelmat alkavat. Esimiehet näkevät tuotannon edistymisen selkeämmin. Laatutiimit voivat rakentaa vahvempia ennätyksiä asiakkaiden vaatimuksiin.
Tällaisen integroinnin ei tarvitse olla alussa liian monimutkaista. Monet tehtaat aloittavat viivakoodiseurannalla, perustuotantotietueilla tai tarkastusdatayhteydellä. Ajan myötä järjestelmä voi kasvaa kohti täyttä linjan jäljitettävyyttä ja älykkäämpää prosessinhallintaa.
Tiedon todellinen arvo ei ole vain tallennus. Se on parannusta. Jos tehdas kerää sijoitustietoja, mutta ei koskaan käytä niitä, järjestelmästä tulee vain yksi digitaalinen arkisto. Mutta kun insinöörit tarkastelevat tietoja säännöllisesti, he voivat löytää malleja, jotka auttavat parantamaan tuotantoa.
Esimerkiksi toistuvat syöttölaitteen hälytykset voivat osoittaa materiaalin syöttöongelman. Toistuvat tunnistusvirheet voivat viitata komponenttien pakkaukseen tai näköasetuksiin. Suuri vikojen määrä tietyn ohjelman muutoksen jälkeen voi viitata ohjelmointi- tai asennusongelmaan. Kun nämä signaalit ovat näkyvissä, tehdas voi ratkaista ongelmat aikaisemmin sen sijaan, että odottaisi toistuvia vikoja.
Tässä älykkäästä tehdasintegraatiosta tulee käytännöllistä. Se auttaa tehdasta siirtymään 'vikojen löytämisestä niiden tapahtumisen jälkeen' 'ymmärtämään, miksi ne tapahtuvat, ja estämään ne seuraavalla kerralla.' SMT-valmistajille tämä muutos voi tuoda todellista lisäarvoa laadussa, tehokkuudessa ja asiakkaiden luottamuksessa.
Kulutuselektroniikka liikkuu usein nopeasti. Tuotteita päivitetään usein, piirilevysuunnittelusta tulee kompaktimpaa ja valmistajien on tuotettava vakaata laatua tiukoilla aikatauluilla. Laitteet, kuten älykotituotteet, puettava elektroniikka, laturit, ohjausmoduulit ja pienet elektroniset laitteet sisältävät usein tiheitä asetteluja ja monia pieniä SMD-komponentteja.
Tällä alalla SMT:n poiminta- ja sijoituskoneet auttavat valmistajia käsittelemään suurta komponenttitiheyttä, pieniä pakkauskokoja ja toistettavaa kokoonpanoa. Nopeus on tärkeää, mutta myös joustavuus on tärkeää, koska tuotemallit voivat muuttua nopeasti. Sijoituskone vahvalla ohjelmistotuella, vakaalla näön kohdistuksella ja tehokkaalla vaihdolla voi auttaa tehtaita vastaamaan nopeammin markkinoiden kysyntään.
Kulutuselektroniikan valmistajille sijoituskone ei tarkoita vain levyjen lisäämistä. Kyse on tuotannon pitämisestä riittävän joustavana, jotta se voi seurata tuotepäivityksiä laadunvalvontaa menettämättä.
Autoelektroniikka painostaa voimakkaasti prosessin vakautta. Tuotteet, kuten valaistuksen ohjauskortit, anturimoduulit, säätimet ja tehoon liittyvät piirilevyt, on valmistettava luotettavasti. Pieni vika voi aiheuttaa vakavia loppupään ongelmia, joten valmistajat keskittyvät usein toistettavuuteen, tarkastukseen ja jäljitettävyyteen.
SMT:n poiminta- ja paikkakoneet tukevat autoelektroniikkaa tarjoamalla vakaan komponenttien sijoittelun, tarkan ohjelman suorituskyvyn ja tuotantotiedot, jotka voidaan yhdistää jäljitysjärjestelmiin. Yhdistettynä SPI-, AOI-, viivakoodiseuranta- ja MES-toimintoihin sijoitusprosessista tulee osa valvottua valmistusketjua.
Tässä kentässä tärkein arvo ei ole aina maksiminopeus. Se on kyky tuottaa johdonmukaisia tuloksia, tukea asiakkaiden auditointeja ja vähentää prosessien vaihtelua erien välillä.
LED-valaistustuotantoon liittyy usein monia toistuvia komponentteja, kuten LEDejä, vastuksia, kondensaattoreita ja ohjaimiin liittyviä osia. Tuotteet voivat sisältää LED-lamppuja, putkia, paneeleja, nauhoja, linssilevyjä ja valaistuksen ohjauspiirilevyjä. Monissa tapauksissa valmistajat tarvitsevat vakaata suuria tuotantomääriä ja ennakoitavissa olevaa tuotantoa.
Poiminta- ja sijoituskone auttaa LED-valmistajia parantamaan sijoittelun nopeutta ja yhtenäisyyttä, varsinkin kun levy sisältää useita toistuvia LED-paketteja. Vakaa syöttö, tarkka sijoitus ja tasainen linjavirtaus ovat tärkeitä, koska pienet keskeytykset voivat vähentää tuotantoa pitkien tuotantoajojen aikana.
LED-valaistustehtailla oikea sijoitusprosessi voi vaikuttaa suoraan tuotantokapasiteettiin. Vakaa kone auttaa tehdasta ylläpitämään rytmiä, vähentämään käsityötä ja tukemaan suurempia tilauksia paremmalla johdonmukaisuudella.
EMS-valmistajat ja teollisuuselektroniikan valmistajat kohtaavat usein erilaisen haasteen. He eivät välttämättä käytä samaa tuotetta joka päivä. Sen sijaan heidän on käsiteltävä erilaisia piirilevykokoja, erilaisia BOM-rakenteita, sekakomponenttipaketteja ja asiakkaiden muuttuvia vaatimuksia. Tämä tekee joustavuudesta yhden SMT-sijoitusprosessin tärkeimmistä ominaisuuksista.
Poiminta- ja sijoituskone tukee näitä tehtaita auttamalla hallitsemaan tuotteiden vaihtoa, komponenttikirjastoja, syöttölaitteen asetuksia ja sekakomponenttien sijoittelua. Sen on käsiteltävä pieniä passiivisia komponentteja, IC:itä, liittimiä, moduuleja ja joskus monimutkaisempia paketteja samalla tuotantolinjalla.
EMS- ja teollisuuselektroniikassa sijoituskoneen arvo ei ole vain se, kuinka nopeasti se käy yhden työn aikana. Se on kuinka hyvin se tukee monia erilaisia työpaikkoja ajan mittaan. Joustava ja vakaa sijoitusprosessi antaa tehtaalle vahvemman kyvyn ottaa vastaan enemmän asiakasprojekteja ja hallita tuotantoa pienemmällä kaaoksella.

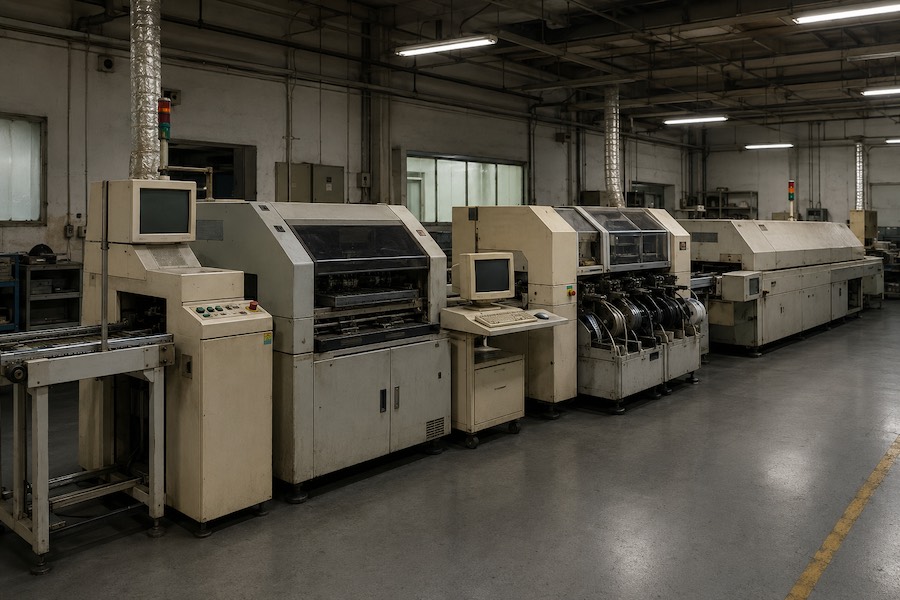

Monet valmistajat eivät päivitä pick and place -laitteitaan vain siksi, että he haluavat uudemman koneen. Useimmissa tapauksissa tarve tulee selväksi, kun vanhat laitteet alkavat rajoittaa tuotantoa. Kone saattaa edelleen toimia, mutta se ei enää pysty vastaamaan nykyisiä tuotevaatimuksia, tilausmääriä tai laatuodotuksia.
Yleisiä merkkejä ovat hidas sijoitusnopeus, toistuva seisokki, rajoitettu syöttökapasiteetti, epävakaa komponenttien poiminta, vanhentunut ohjelmisto, heikko tuki pienille komponenteille tai vaikeudet käsitellä uusia piirilevyjä. Aluksi nämä ongelmat voivat näyttää pieniltä tuotantoongelmilta. Ajan myötä niistä voi muodostua vakavia pullonkauloja, jotka vaikuttavat toimitusaikatauluihin, työvoimasuunnitteluun ja asiakkaiden luottamukseen.
Tästä syystä laitepäivityksiä ohjaa usein todellinen tehdaspaine, ei vain teknologian kehitys. Kun sijoituskoneesta tulee SMT-linjan heikko kohta, sen päivittäminen voi parantaa useampaa kuin yhtä prosessia. Se voi auttaa tehdasta saamaan takaisin tuotantorytmin ja valmistautumaan monimutkaisempiin tilauksiin.
Elektroniikkatuotteet muuttuvat nopeasti. Monet tehtaat, jotka aloittivat yksinkertaisilla korteilla, saavat myöhemmin projekteja, joissa on pienempiä komponentteja, suurempi komponenttitiheys, hienojakoiset IC:t, BGA-paketit, liittimet, LEDit, moduulit tai sekakomponenttityypit. Aikaisempiin tuotteisiin soveltuva kone ei välttämättä ole tarpeeksi vahva uudempiin malleihin.
Tämä on erityisen yleistä EMS-tuotannossa, autoelektroniikassa, teollisuusohjauksessa, viestintäelektroniikassa ja kulutuselektroniikassa. Asiakkaat voivat esitellä uuden piirilevyn, joka vaatii parempaa tarkkuutta, enemmän syöttöpisteitä, vahvempaa näöntunnistusta tai parempaa ohjelmistotukea. Jos olemassa oleva sijoituskone ei pysty käsittelemään näitä vaatimuksia, tehdas voi menettää tuotannon joustavuutta.
Sijoituskoneen päivitys antaa valmistajille enemmän valmiuksia ottaa vastaan uusia projekteja. Se vähentää myös riskiä, että vanhat laitteet pakotetaan käsittelemään tuotteita, joihin niitä ei ole suunniteltu. Kilpailluilla markkinoilla tämä kyky vastata uusiin tuotevaatimuksiin voi olla suuri etu.
Nopeus on yksi syy päivittämiseen, mutta se ei ole ainoa. Monet tehtaat päivittävät, koska ne tarvitsevat parempaa prosessin vakautta. Koneen toistuvat hälytykset, syöttöhäiriöt, suutinongelmat, epävakaa tunnistus ja hidas vaihto voivat maksaa enemmän kuin monet johtajat ymmärtävät.
Uudempi tai paremmin yhteensopiva poiminta- ja paikkakone voi parantaa tuotannon vakautta vahvemmilla näköjärjestelmillä, paremman syöttölaitteen hallinnan, parannetun ohjelmiston, helpomman ohjelmoinnin ja luotettavamman mekaanisen suorituskyvyn ansiosta. Nämä parannukset eivät aina näytä dramaattisilta paperilla, mutta niillä voi olla vahva vaikutus päivittäiseen tuotantoon.
Monille valmistajille päivityksen todellinen hyöty on vähemmän palontorjuntaa. Vähemmän keskeytyksiä, vähemmän asennusvirheitä ja ennustettavampi tulos tekevät tehtaan hallinnasta helpompaa. Tällainen vakaus on usein tärkeämpää kuin pelkkä korkeamman CPH:n tavoittelu.
Poiminta ja paikka -konepäivitys on myös tapa valmistautua tulevaan kasvuun. Kun tuotantomäärä kasvaa, tehtaat saattavat tarvita parempaa linjatasapainoa, nopeampaa vaihtoa, vahvempaa jäljitettävyyttä tai sujuvampaa integrointia SPI:n, AOI:n, viivakoodijärjestelmien ja MES:n kanssa. Vanhemmat koneet eivät välttämättä tue näitä tarpeita hyvin.
Parempi sijoitusalusta voi antaa tehtaalle enemmän tilaa laajentua. Se voi tukea useampia tuotetyyppejä, vakaampaa tuotantoa, parempaa tiedonhallintaa ja korkeampia tuotantoodotuksia. Tämä on erityisen tärkeää valmistajille, jotka aikovat siirtyä pienten erätuotannosta toistuviin tilauksiin tai yhdestä SMT-linjasta useisiin tuotantolinjoihin.
Oikean päivityksen ei pitäisi ratkaista vain tämän päivän ongelmaa. Sen pitäisi auttaa tehdasta rakentamaan vahvempi perusta huomisen tuotannolle. Siksi poimi ja sijoita laitteet tulee arvioida osana tehtaan pitkän aikavälin SMT-strategiaa.

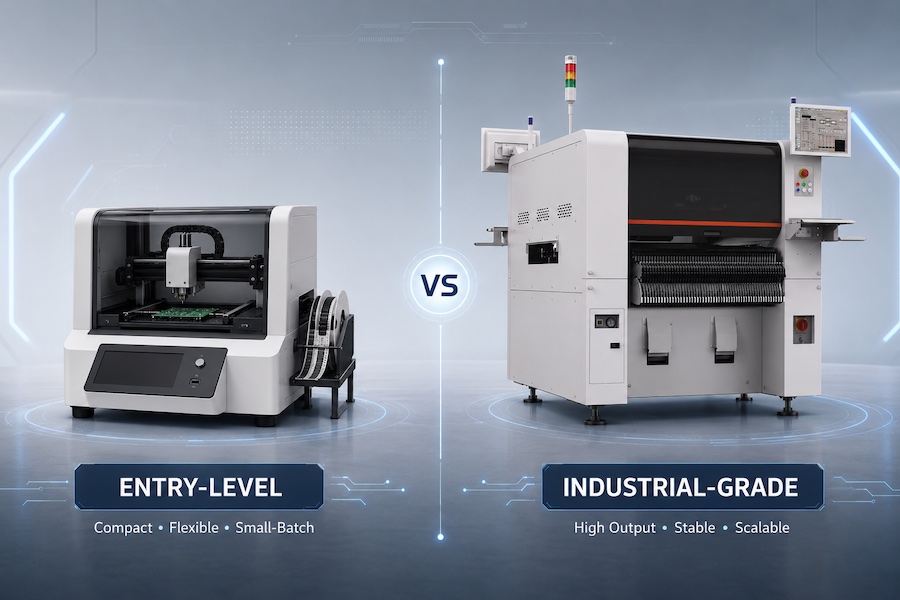

Ensi silmäyksellä lähtötason ja teollisuuden poiminta- ja paikkakoneet saattavat vaikuttaa tekevän samaa työtä: poimivat komponentteja ja asettavat ne piirilevylle. Mutta todellisessa SMT-tuotannossa ero on paljon syvempi kuin koneen koko tai ulkonäkö.
Aloitustason koneet on yleensä suunniteltu prototyyppeihin, pieniin eriin, vähäiseen tuotantoon tai rajoitettuihin budjetteihin. Ne voivat olla hyödyllisiä startup-yrityksille, laboratorioille, korjauskeskuksille ja pienille elektroniikkatiimeille, jotka tarvitsevat perusautomaatiota. Teollisuuskoneet puolestaan on suunniteltu jatkuvaan tuotantoon, korkeampaan tarkkuuteen, nopeampaan tuotantoon, enemmän syöttövaihtoehtoja, vahvempaa ohjelmistoa ja parempaa pitkän aikavälin vakautta.
Keskeinen ero ei ole siinä, pystyykö kone sijoittamaan komponentteja. Keskeinen ero on se, kuinka hyvin se pystyy tukemaan todellista tuotantopainetta joka päivä.
Aloitustason keräilykone voi olla käytännöllinen valinta, kun tuotantomäärä on pieni ja tuotteen monimutkaisuus on rajallista. Se auttaa vähentämään manuaalista sijoittelua ja antaa pienille ryhmille tavan aloittaa SMT-kokoonpano investoimatta koko teollisuuslinjaan.
Nämä koneet voivat soveltua suunnittelunäytteisiin, prototyyppien rakentamiseen, pieniin tuoteeriin, koulutukseen, testaukseen tai alkuvaiheen tuotantoon. Yrityksille, jotka vielä validoivat tuotetta tai rakentavat pienen määrän levyjä, tämä varustetaso saattaa riittää.
Aloitustason koneilla on kuitenkin yleensä rajoituksia nopeudessa, syöttökapasiteetissa, näkökyvyssä, komponenttien valikoimassa, ohjelmistotoiminnoissa ja pitkän aikavälin vakaudessa. Kun tuotantomäärä kasvaa tai piirilevyjen monimutkaisuus lisääntyy, nämä rajat tulevat selvemmiksi. Se, mikä toimii hyvin prototyypeissä, ei välttämättä riitä toistuvaan valmistukseen.
Teolliset keräilykoneet on suunniteltu tehtaille, jotka tarvitsevat vakaata tuotantoa, toistettavaa laatua ja skaalautuvaa tuotantoa. Ne tarjoavat yleensä vahvemman mekaanisen rakenteen, paremman sijoitustarkkuuden, luotettavammat syöttöjärjestelmät, edistyneen näön kohdistuksen, suuremman tuotantonopeuden ja täydellisemmän ohjelmistotuen.
Nämä koneet sopivat myös paremmin sekakomponenttityypeille, hienojakoisille IC:ille, BGA-paketeille, suuritiheyksisille PCB-levyille, toistuviin vaihtoihin ja pitkiin tuotantoajoihin. EMS-tehtaille, autoelektroniikkaan, LED-valaistukseen, teollisuuden ohjaukseen, viestintäelektroniikkaan ja muihin tuotantoympäristöihin teollisuuslaitteet tarjoavat vahvemman perustan.
Etuna ei ole vain suurempi nopeus. Se on kyky toimia vähemmillä katkoksilla, tukea vaativampia tuotteita ja ylläpitää vakaata laatua ajan mittaan.
Jokaiselle valmistajalle ei ole yhtä vastausta. Pieni startup ei välttämättä tarvitse teollista sijoituslinjaa ensimmäisenä päivänä. Autoelektroniikkaa valmistavan tehtaan ei pitäisi olla riippuvainen koneesta, joka on suunniteltu vain yksinkertaiseen vähäiseen työhön. Oikea taso riippuu tuotteesta, tuotantomäärästä, laatuvaatimuksista, budjetista ja kasvusuunnitelmasta.
Suurin riski on valita laitteet vain tämän päivän alhaisimpien kustannusten mukaan ottamatta huomioon huomisen tuotantotarpeita. Jos kone saavuttaa rajansa liian nopeasti, tehdas saattaa tarvita uuden päivityksen odotettua aikaisemmin. Toisaalta liian suuren kapasiteetin ostaminen liian aikaisin voi myös aiheuttaa tarpeettomia kustannuksia.
Käytännön päätöksessä tulisi tarkastella sekä nykyistä tuotantoa että tulevaisuuden suuntaa. Paras pick and place -kone ei aina ole suurin. Se sopii tehtaan todelliseen vaiheeseen ja antaa tarpeeksi tilaa seuraavalle vaiheelle.
Poimintakoneen valinta on harvoin yhden koneen päätös. Varsinaisessa piirilevykokoonpanossa sijoituskoneen on toimittava yhdessä juotospastatulostimen , SPI:n, reflow-uunin, AOI:n, piirilevyjen käsittelylaitteiden, materiaalinkäsittelyjärjestelmän ja joskus jäljitysohjelmiston kanssa. Jos rivin yhtä osaa ei soviteta oikein, se voi vaikuttaa koko tuotantovirtaan.
Siksi luotettavan toimittajan ei tule vain kysyä: 'Mitä konemallia haluat?' Parempi toimittaja ymmärtää ensin asiakkaan piirilevyn koon, tuoteluettelon rakenteen, komponenttityypit, tuotantomäärän, tehtaan asettelun, laatuvaatimukset ja tulevan laajennussuunnitelman. Vasta sitten toimittaja voi suositella todelliseen tuotantoympäristöön sopivaa sijoitusratkaisua.
Monille valmistajille pick and place -kone on SMT-linjan sydän, mutta se ei voi toimia hyvin, jos linjan muuta osaa ei ole suunniteltu sen ympärille. Vahva toimittaja auttaa asiakkaita välttämään tämän virheen tarkastelemalla koko prosessia yhden yksittäisen koneen myymisen sijaan.
Eri toimialat tarvitsevat erilaisia SMT-tuotantoratkaisuja. LED-valaistustuotanto voi vaatia vakaata nopeaa sijoittelua toistuville komponenteille. Autoelektroniikka saattaa tarvita vahvempaa prosessinhallintaa, jäljitettävyyttä ja tarkastustukea. Teolliset ohjauskortit voivat sisältää sekakomponentteja ja vaatia joustavan sijoitusmahdollisuuden. EMS-tehtaat saattavat tarvita nopeaa vaihtoa ja tukea monille piirilevymalleille.
Tässä toimittajakokemuksesta tulee arvokasta. Toimittaja, jolla on todellista projektikokemusta eri toimialoilta, voi auttaa asiakkaita ymmärtämään, mitkä koneen toiminnot ovat todella tärkeitä ja mitkä tekniset tiedot eivät välttämättä ole yhtä tärkeitä heidän tuotteelleen. Tämä voi estää yli-, aliostojen tai sellaisen koneen valitsemisen, joka näyttää paperilla hyvältä, mutta ei sovi tehtaan päivittäiseen tuotantoon.
Uusille SMT-tehtaille tämä tuki on vielä tärkeämpää. Monet asiakkaat eivät tarvitse vain pick and place -konetta. He tarvitsevat täydellisen SMT-tuotantolinjan, joka käynnistyy sujuvasti, toimii vakaasti ja tukee tulevia tilauksia. Kokenut ohjaus voi vähentää yrityksen ja erehdyksen kustannuksia ja auttaa tehdasta siirtymään nopeammin laitehankinnasta todelliseen tuotantoon.
ICT työskentelee asiakkaiden kanssa paitsi pick and place -koneiden valinnassa, myös täydellisessä SMT-tuotantolinjasuunnittelussa. Asiakkaan tuotetyypin, piirilevytietojen, tavoitetuotannon ja budjetin perusteella ICT voi auttaa suosittelemaan sopivaa linjakonfiguraatiota, mukaan lukien juotospastan tulostus, sijoittelu, uudelleenvirtausjuotto, tarkastus, käsittely ja valinnaiset jäljitysjärjestelmät.
Vuosien varrella ICT on tukenut SMT-tuotantolinjaprojekteja monilla teollisuudenaloilla, mukaan lukien LED-valaistus, autoelektroniikka, kulutuselektroniikka, teollisuusohjaus, viestintäelektroniikka, tehoelektroniikka ja EMS-valmistus. Tämä kokemus auttaa ICT:tä ymmärtämään, että eri tehtaat eivät tarvitse samaa linjaa. Käytännöllisen ratkaisun tulee vastata asiakkaan todellista tuote- ja tuotantotavoitetta.
Asiakkaille, jotka rakentavat uutta SMT-linjaa tai päivittävät olemassa olevaa, ICT voi tarjota muutakin kuin laitetoimituksen. Tiimi voi tukea layout-suunnittelua, koneen konfigurointia, asennusta, koulutusta, prosessiohjausta ja pitkäaikaista teknistä palvelua. Tämä täyden valikoiman tuki auttaa asiakkaita vähentämään projektiriskejä ja rakentamaan vakaamman tuotantoperustan.
Hyvän toimittajan tulisi ajatella pidemmälle kuin ensimmäinen tilaus. Tänään valitun koneen pitäisi tukea asiakkaan seuraavaa kasvuvaihetta. Jos tuotantomäärä kasvaa, tuotteet monimutkaistuvat tai tehdas kaipaa jatkossa parempaa jäljitettävyyttä, SMT-linjalla tulisi olla riittävästi joustavuutta mukautua.
Siksi pitkäaikainen tuki on tärkeää. Asiakkaat voivat tarvita apua uusien tuotteiden käyttöönotossa, syöttölaitteiden suunnittelussa, ohjelman optimoinnissa, kunnossapidossa, käyttäjien koulutuksessa tai tulevassa linjan laajentamisessa. Luotettavan toimittajan tulee pystyä vastaamaan näihin tarpeisiin laitteiden toimituksen jälkeen.
Valmistajille poimintakoneen valinta on myös tuotantokumppanin valintaa. Oikealla toimittajalla tehdas ei saa vain konetta. Se saa käytännöllisen polun kohti vakaampaa, skaalautuvampaa ja ammattimaisempaa SMT-tuotantoa.
SMT pick and place -koneiden tulevaisuutta ei määritä vain suurempi nopeus. Nopeudella on edelleen väliä, mutta suurempi muutos tulee datasta. Nykyaikaiset tehtaat haluavat tietää, mitä tapahtui tuotannon aikana, mistä ongelmat alkoivat ja miten prosessia voidaan parantaa ennen kuin viat toistuvat.
Tulevat sijoituskoneet tarjoavat hyödyllisempiä tuotantotietoja, kuten syöttölaitteen tila, suuttimen kunto, komponenttien tunnistustulokset, sijoitustietueet, koneen hälytykset, ohjelmaversiot ja korttitason tuotantotiedot. Kun nämä tiedot yhdistetään SPI-, AOI-, MES-, viivakoodijärjestelmiin ja jäljitysalustoihin, tehdas pystyy hallitsemaan laatua paljon paremmalla näkyvyydellä.
Tämä dataohjattu suunta auttaa valmistajia siirtymään yksinkertaisesta konekäytöstä prosessipohjaiseen tuotannonhallintaan. SMT-tehtaille tämä tarkoittaa vähemmän kuolleita kulmia ja parempaa päivittäistä tuotantoa.
Kun tuotteiden elinkaaret lyhenevät, monet tehtaat kohtaavat useammin tuotemuutoksia. EMS-valmistajat, teollisuuselektroniikan valmistajat ja räätälöidyt elektroniikkatehtaat käsittelevät tätä haastetta jo päivittäin. Tulevaisuudessa nopeampi siirtyminen tulee entistä tärkeämmäksi.
Sijoituskoneet tarvitsevat vahvemman ohjelmiston, paremman syöttölaitteen hallinnan, älykkäämpiä komponenttikirjastoja, helpomman ohjelman valmistelun ja luotettavamman materiaalin todentamisen. Tavoitteena ei ole vain komponenttien nopea sijoittaminen, vaan myös vaihtaminen tuotteesta toiseen pienemmällä seisokkiajalla ja vähemmän asennusvirheitä.
Korkean sekoituksen tuotannossa tästä voi tulla yksi tärkeimmistä koneen arvon mittareista. Kone, joka auttaa tehdasta vaihtamaan tuotteita nopeammin, voi parantaa todellista tuotantoa, vaikka sen CPH ei olisi markkinoiden korkein.
Näköjärjestelmillä on jatkossakin suurempi rooli SMT-sijoittelussa. Tulevat koneet todennäköisesti parantavat komponenttien tunnistusta, napaisuuden tarkistusta, poimintavarmennusta, sijoituskorjausta ja suuttimien tarkastusta. Nämä parannukset voivat auttaa vähentämään yleisiä ongelmia, kuten kohdistusvirheitä, väärää suuntausta, puuttuvia komponentteja ja epävakaa nouto.
Vielä tärkeämpää on, että sijoituskoneet voivat antaa vahvempaa palautetta koko SMT-prosessille. Kun sijoitustiedot yhdistetään SPI- ja AOI-tuloksiin, insinöörit voivat ymmärtää paremmin, liittyykö vika juotospastan tulostukseen, komponenttien sijoitteluun, uudelleenjuottamiseen, materiaalin kuntoon vai koneen asennukseen.
Tällainen prosessipalaute voi auttaa tehtaita vähentämään toistuvia vikoja ja parantamaan ensikierron tuottoa. Sijoitusteknologian tulevaisuus ei ole niinkään vikaan reagoimista tarkastuksen jälkeen vaan enemmän niiden ehkäisemistä prosessin aikaisemmassa vaiheessa.
SMT-sijoitteluteknologian seuraava vaihe keskittyy älykkäämpään tuotantoon, vahvempaan integraatioon ja parempaan joustavuuteen. Koneiden tulee tukea erilaisia tuotemalleja, monimutkaisempia komponentteja, tiukempia laatuvaatimuksia ja parempaa tehdastason datayhteyttä.
Valmistajille tämä tarkoittaa, että pick and place -kone tulee entistä keskeisemmäksi SMT-linjalle. Se jatkaa komponenttien sijoittamista, mutta se auttaa myös hallitsemaan tuotantotietoja, tukemaan jäljitettävyyttä, parantamaan prosessin ohjausta ja valmistamaan tehdasta tulevaan kasvuun.
Pitkällä aikavälillä paras SMT-sijoitteluratkaisu ei ole vain nopein kone. Se on kone ja tuotantojärjestelmä, jotka auttavat tehdasta rakentamaan vakaata laatua, joustavaa kapasiteettia ja skaalautuvaa valmistusta. Sinne nykyaikainen SMT-automaatio on menossa.
SMT pick and place -kone ei ole enää vain kone, joka sijoittaa komponentteja piirilevylle. Se on keskeinen osa nykyaikaista piirilevykokoonpanoa, ja se vaikuttaa todelliseen tuotantoon, sijoitusten laatuun, tuotannon vakauteen, vaihtotehokkuuteen ja tulevaan linjan laajentamiseen. Kun elektroniikan valmistus muuttuu nopeammaksi, monimutkaisemmaksi ja tietolähtöisemmäksi, valmistajien on ymmärrettävä sijoituskone osana koko SMT-tuotantolinjaa, ei itsenäisenä laitteena. Tehtaille, jotka suunnittelevat SMT-tuotannon rakentamista, päivittämistä tai optimointia, työskentely kokeneen täyden valikoiman toimittajan, kuten ICT:n, kanssa voi auttaa yhdistämään oikean sijoitusratkaisun todellisiin tuotteisiin, tuotantotavoitteisiin ja pitkän aikavälin kasvuun.
Ei, korkeampi CPH ei ole aina parempi. Nimellinen CPH osoittaa teoreettisen sijoitusnopeuden, mutta todellinen tuotantomäärä riippuu piirilevyn koosta, komponenttityypeistä, syöttölaitteen asetuksista, näöntunnistuksesta, suuttimien vaihdoista, käyttäjän valmistelusta ja linjatasapainosta. Kone, jonka nimellisnopeus on erittäin korkea, voi silti tuottaa vähemmän todellisissa tehdasolosuhteissa, jos vaihto on hidasta tai seisokkeja on usein. Suuren volyymin LED-tuotannossa nopeus voi olla kriittinen. Korkean sekoituksen EMS-tuotannossa joustavuus ja vakaa vaihto voivat olla tärkeämpiä. Valmistajien tulisi verrata todellista tuotantoa, ei vain teknisten tietojen suurinta lukua.
Poiminta- ja sijoituskone vaikuttaa piirilevyjen laatuun ohjaamalla, mihin ja miten komponentit sijoitetaan ennen uudelleenvirtausta. Tarkka sijoittelu auttaa komponentteja kohdistamaan oikein juotospastatyynyihin, mikä parantaa vakaiden juotosliitosten mahdollisuutta. Huono sijoitus voi johtaa offset-komponentteihin, hautakiviin, silloittumiseen, avoimiin liitoksiin tai sähkövikaan. Sijoituslaatu riippuu kuitenkin myös juotospastatulostuksesta, piirilevyn tuesta, syöttölaitteen kunnosta, suuttimen kulumisesta, komponenttien pakkauksesta ja uudelleenvirtausprofiilista. Paras tapa on hallita koko SMT-prosessia, ei vain sijoituskonetta.
Kyllä, yksi pick and place -kone voi tukea korkean sekoituksen tuotantoa, jos sillä on oikea joustavuus, syöttökapasiteetti, ohjelmistotyökalut ja komponenttivalikoima. Korkean sekoituksen tuotanto sisältää usein erilaisia piirilevymalleja, vaihtuvia tuoteosia, pieniä eriä ja toistuvia vaihtoja. Tässä tilanteessa nopea ohjelmointi, vakaat komponenttikirjastot, syöttölaitteiden hallinta ja offline-valmistelu ovat erittäin tärkeitä. Kone, joka on suunniteltu vain pitkään toistuvaan tuotantoon, ei välttämättä ole ihanteellinen. EMS- ja teollisuuselektroniikkatehtaille paras ratkaisu on yleensä joustava sijoituskone, joka pystyy käsittelemään erilaisia komponentteja ja lyhentämään asennusaikaa.
Tehtaan tulisi päivittää pick and place -koneensa, kun nykyiset laitteet rajoittavat nopeutta, tarkkuutta, tuotevalikoimaa, ohjelmistotukea tai tuotannon vakautta. Yleisiä merkkejä ovat toistuva seisokki, syöttöongelmat, pienempien komponenttien sijoittamisvaikeudet, hidas vaihto, vanhentuneet ohjelmointityökalut tai uusien piirilevyjen heikko tuki. Päivitys ei ole vain nopeamman koneen ostamista. Kyse on todellisen tuotannon parantamisesta, tuotantoriskin vähentämisestä ja tuleviin tilauksiin valmistautumisesta. Tehtaissa, jotka suunnittelevat laajentumistaan autoelektroniikkaan, LED-valaistukseen, EMS-järjestelmään tai korkeamman tiheyden piirilevykokoonpanoon, päivitys saattaa olla tarpeen.
Valmistajan tulee valmistella PCB-koko, BOM-, Gerber- tai CAD-tiedot, komponenttipakettien luettelo, tavoitetuotanto, eräkoko, tuotetyyppi ja tulevat laajennussuunnitelmat ennen keräilykoneen valintaa. Nämä tiedot auttavat insinöörejä ymmärtämään todellisen sijoitusvaatimuksen, ei vain koneen perusmallia. Esimerkiksi LED-levy, autojen ohjauskortti ja EMS-high-mix-tuote saattavat tarvita erilaisia sijoitusstrategioita. Tarkkojen tuotantotietojen jakamisen avulla toimittaja voi suositella konetta, joka sopii nopeuteen, tarkkuuteen, syöttökapasiteettiin, ohjelmistotarpeisiin ja täydelliseen SMT-linjatasapainoon.
