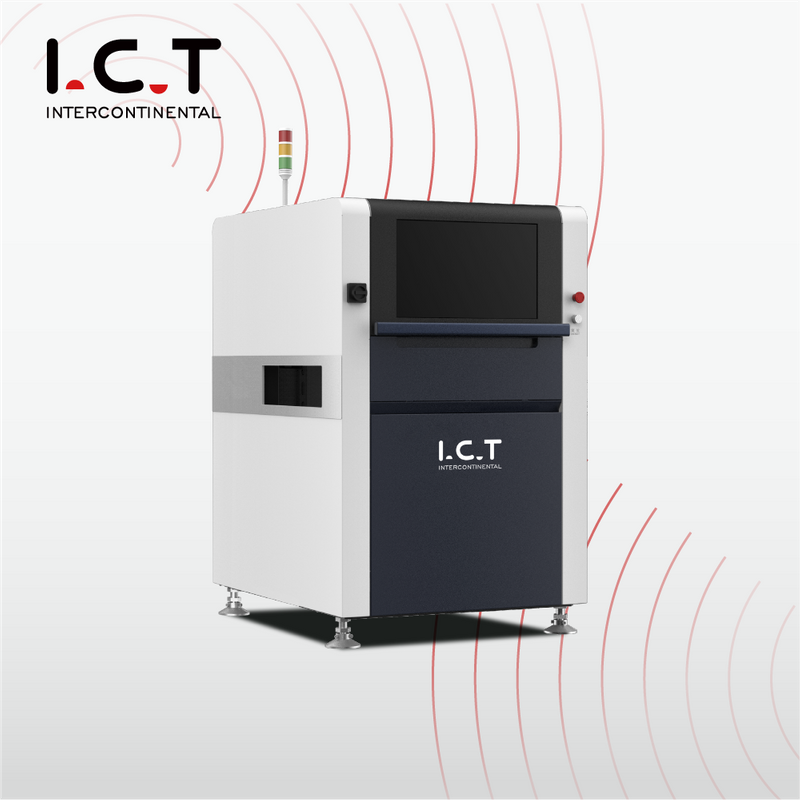

I.C.T-AI-5146
I.C.T
| Määrä: | |
|---|---|
Yleiskatsaus
Tärkeimmät ominaisuudet ja toiminnot SMT Online Aoi -tarkastuskoneesta:
Suuri tarkkuus ja vakaus:
Se tarjoaa korkeat tarkastusnopeudet, alhainen väärien hälytysten määrä, hyvän vakauden ( @6 Sigma, ) ja testipoikkeaman tarkkuuden alle ±0,25 mm. Se myös kompensoi piirilevyn vääntymistä.
Edistyksellinen valaistus ja optiikka:
Sisältää ohjelmoitavan RGB + W -LED-valonlähteen ja kahdenväliset telesentriset linssit, joilla on alhainen vääristymä ja suuri syväterävyys.

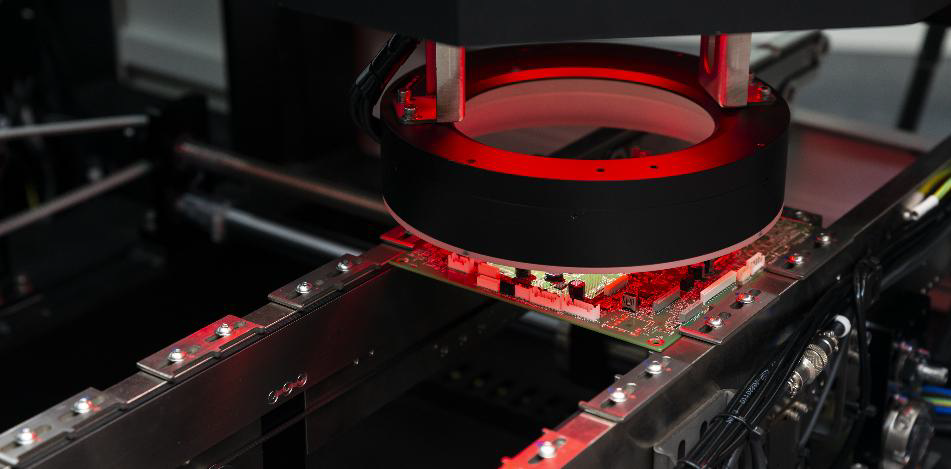

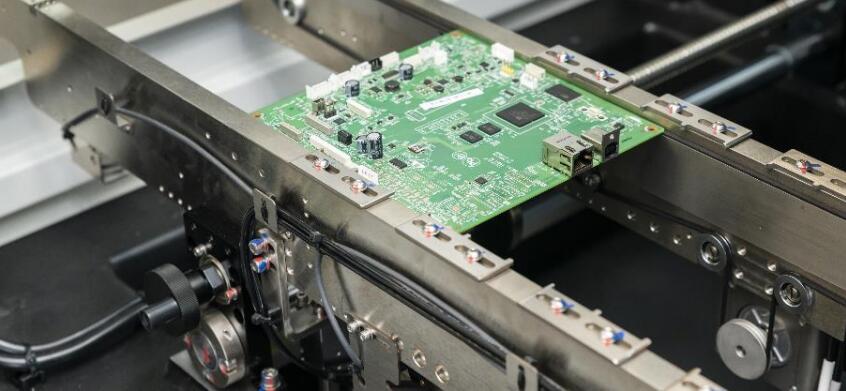

Nopea tarkastusnopeus:
Hyväksyy huipputarkkuuden älykkään kameran tarkastusten kuvaamiseen sekä syvän kohdistuksen ohjausjärjestelmän, joka ylläpitää erittäin nopeita liikkumisnopeuksia. Se suorittaa reaaliaikaisen laskennan ja polun suunnittelun tehokkaan tarkastuksen varmistamiseksi.

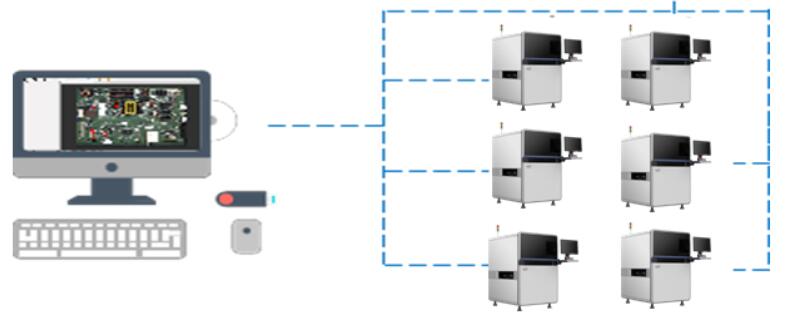

MES-järjestelmän yhteensopivuus:
Tiedot säilyvät reaaliajassa ja ne voidaan viedä, ja kamera pystyy lukemaan automaattisesti koodeja (viivakoodi ja QR-koodi). Se tarjoaa täydelliset tiedot prosessin parantamiseen ja tuotannon seurantaan, ja sitä voidaan käyttää tehokkaasti MES-järjestelmissä.

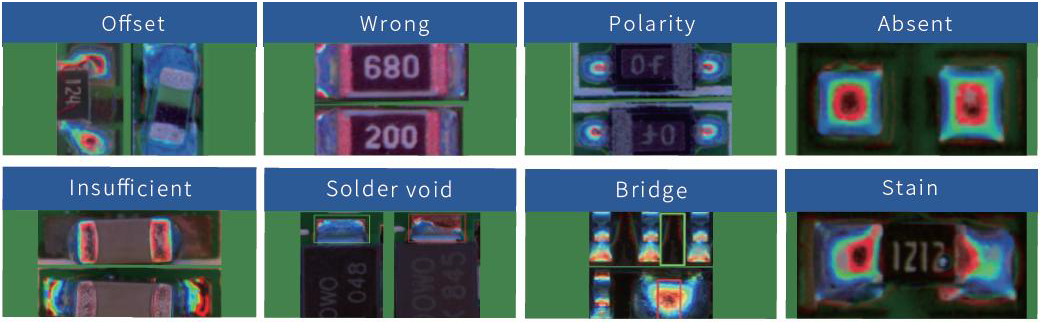

Vahva älykäs tarkastuskyky

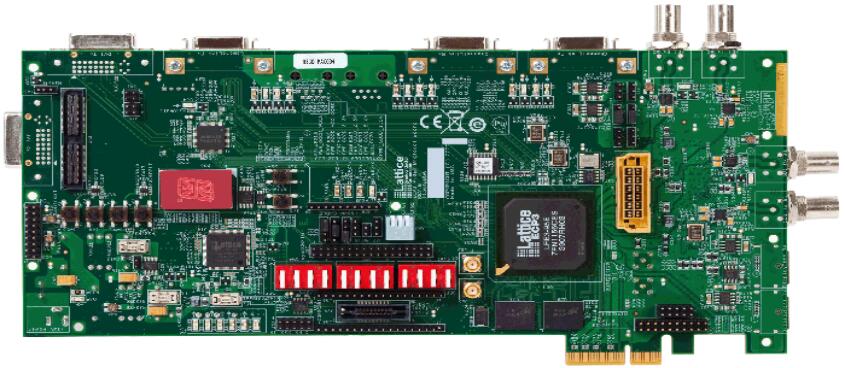

1. Malli on koulutettu big datan perusteella. Komponenttien ja juotostinan korkea tunnistustarkkuus.
2. Korjaa komponenttien ylityksestä ja juotostinan poikkeamasta johtuva hälytys. Vähennä vääriä hälytyksiä. Sumeaa ominaisuutta varten sillä on vahva tunnistusominaisuus.
3. Tarkista viat tehokkaasti ilman, että levyn väri ja laitteen merkkien muutokset häiritsevät niitä
4. Epäsäännöllisten osien tarkastus on vahva. Luo automaattisesti IC-nastan tarkistus -valintaruutu. Arvioi useita vikoja yhdellä valintaruudulla.
5. Vahva yleistyskyky. Laitteen poikkeama, normaali korkean tarkkuuden tunnistamisen vuoksi, mutta itsensä lievä ylitys, pieni väriero, epäsäännölliset laitteet ja muut monimutkaiset tilanteet ovat yhteensopivia. Näin ollen alhainen väärien hälytysten määrä voidaan toteuttaa.
Useita tarkastustapoja
1. Useita tarkastustiloja voidaan suunnitella yhdistämällä useita tehtaiden tuotantotapoja.
2. Tukee usean tyyppisen koneen tuotantotilaa, korvaavaa materiaalitilaa ja muita tiloja.
3. Tukee liitoslevyn tarkastusta, tukee sekalevyn tarkastusta, tukee sekamateriaalin tarkastusta, tukee useita MARK-toimintoja (mukaan lukien Bad Mark -toiminto), Tukee automaattista A/B-tunnistusohjelmaa.
4. Useita tarkastusskenaarioita. Tukilevyn tarkastus kiinnikkeillä/ilman.
SMT Online AOI -tarkastuskoneen erittely:
| Malli | I.C.T SMT AOI AI-5146 | I.C.T SMT AOI AI-5146D |
| Mini komponentti | 01005-siru, 0,3 pitch IC ja erikoismuotoinen | |
| Resolution@FOV | 10um@40*30mm | 15um@40*30mm |
| Kamera | 12M pikselin älykäs digitaalinen teollisuuskamera | |
| Linssi | Telesentrinen linssi | |
| Kevyt | RGB+W 4 väri integraali | |
| Tarkastusnopeus | 0,23 s/FOV | |
| Tarkastusalgoritmi | CNN, värikontrasti, ääriviivojen tunnistus, offset-tarkastus, mallien sovitus, merkkien vertailu, tekstintunnistus jne. | |
| Tarkastuskohde | Komponentti: puuttuu, käänteinen, kohdistusvirhe, rikki, ylimääräinen, vieras aine, tahrainen jne. Juotos: Riittämätön juotos, liiallinen juotos, siltaus, pseudojuote jne. Muuta: Viivakoodin tunnistus/QR-koodin tunnistus/OCR. | |
| PCB koko | 50 * 50 mm ~ 510 * 460 mm (Isotaulutila: Vasemmalta oikealle: max 730*460mm Oikealta vasemmalle: max 640*460mm) | 50 * 50 mm ~ 510 * 610 mm (yksi kiskokäyttö) 50 * 50 mm ~ 510 * 330 mm (kaksikiskokäyttö) |
| Rail | Yksikisko | Kaksikisko |
| PCB:n korkeus | Yläosa: 25 mm, alaosa: 80 mm | Yläosa: 25 mm, alaosa: 30 mm |
| PCB:n paksuus | 0,3 - 6,0 mm | |
| PCB Edge | 3,7 mm | |
| PCB Warpage | ±3,0 mm | |
| PCB paino | Max: 3kg | |
| Kuljettimen korkeus | 900±20mm | |
| Säätöllä | Manuaalinen ja automaattinen | |
| Kuljettimen suunta | L ~ R tai R ~ L | |
| Tehoa | AC220 50/60Hz, 5A | |
| Nimellisteho | 380W | |
| Viestintä | SMEMA | |
| Paino | 750 kg | 790 kg |
* I.C.T jatkaa työn laatua ja suorituskykyä, spesifikaatioita ja ulkonäköä voidaan päivittää ilman erillistä ilmoitusta.
Katso video, niin opit automatisoimaan SMT Online AOI -tarkastuskone voi parantaa tehokkuutta SMT-tuotannossa!
Klikkaa oikealta kysyäksesi --->>
K: Millaisia vikoja I.C.T SMT AOI AI-5146 voi havaita?
V: Se havaitsee juotosvirheet, komponenttien kohdistusvirheet, napaisuusongelmat ja paljon muuta.
K: Pystyykö SMT AOI käsittelemään kaksiraiteista toimintaa?
V: Kyllä, se tukee sekä yhden että kahden kiskon toimintaa joustavilla konfigurointivaihtoehdoilla.
K: Miten SMT AOI auttaa parantamaan SMT-tuotannon laatua?
V: AOI parantaa laatua käyttämällä korkearesoluutioisia kameroita ja edistynyttä kuvankäsittelyä komponenttien ja juotosliitosten tarkastamiseen. Se tunnistaa pienimmätkin viat nopeasti ja tarkasti, mikä vähentää manuaalisten tarkastusten virheitä. Järjestelmä auttaa valmistajia saavuttamaan suurempia tuottoja ja pienempiä vikamääriä varmistamalla, että vain oikein kootut piirilevyt siirtyvät seuraavaan tuotantovaiheeseen.
