ICT-AI-5146C
I.C.T
| Saatavuustila: | |
|---|---|
| Määrä: | |
| ICT SMT AOI -pinnoitteen tarkastaja
SMT Aoi -optinen tarkastuskone, malli AI-5146C, on suunniteltu yhdenmukaisen pinnoitteen tarkastukseen piirilevyjen valmistuksessa. Se kaappaa taulukuvia reaaliajassa käyttämällä erittäin tarkkaa väriteollisuuskameraa ja käsittelee ne Convolution Neural Network -algoritmeilla. Tämä mahdollistaa virheiden, kuten liiallisen tai riittämättömän pinnoitteen, kuplien ja vieraiden materiaalien älykkään arvioinnin. PCB:n automaattisena optisena tarkastuslaitteena se lukitsee pinnoitteen reunat automaattisesti ja tunnistaa alueet pysäyttämättä levyä. Se tukee useita kokoonpanoja, mukaan lukien koko kortti ja kaksipuoleiset tarkistukset, mikä tekee siitä ihanteellisen SMT- ja DIP-prosesseihin. UV-valonlähteillä se erottaa selvästi fosforipitoisen liiman. Tietojen jäljitettävyysominaisuudet, kuten SPC-hälytykset ja LOG-tallennus, varmistavat laadunvalvonnan. Tämä SMT Aoi -optinen tarkastuskone lisää tehokkuutta nykyaikaisissa tehtaissa.
| Ominaisuus
SMT Aoi Optical Inspection Machine käyttää edistynyttä syväoppimista ison datan optimoimiseksi ja minimalistisen ohjelmoinnin mahdollistamiseksi. Se tunnistaa komponentit ja juotosliitokset yhdellä napsautuksella, mikä vähentää ohjelmointiaikaa ja vääriä hälytyksiä perinteisiin menetelmiin verrattuna. Tämä älykäs järjestelmä vastaa teollisuuden tarkastuksen tärkeimpiin haasteisiin ja varmistaa pinnoitusvirheiden korkean tarkkuuden. Käyttäjät voivat vaihtaa valonlähdettä havaitakseen DIP-, SMT- ja juotosongelmat saumattomasti. Automaattisena pcb-aoi-koneena se tukee multi-in-1-paneeleja ja sekamalleja, mikä tekee siitä monipuolisen eri PCB-kokoisille 510x460mm asti.

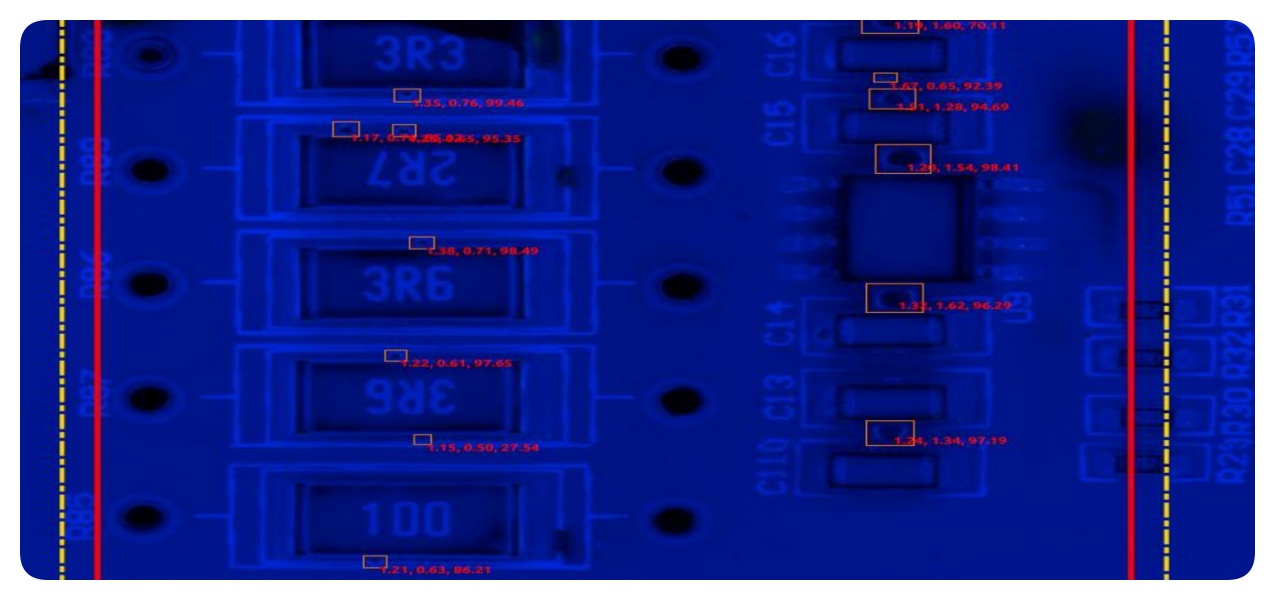

Erikoisalgoritmeilla varustettu SMT Aoi Optical Inspection Machine havaitsee älykkäästi 0,05 mm:n kuplat ja vieraat esineet, kuten hiussäikeet, kohdistetuilla alueilla. Se visualisoi kupla-arvot ja tulostaa useita leveysmittauksia liimalle, mukaan lukien keskiarvo, minimi ja maksimi. Tämä ominaisuus standardoi pinnoitteen tarkastukset ja estää vikoja vaikuttamasta lopputuotteisiin. Pinnoittamattomat alueet voidaan peittää muotokehyksillä väärien positiivisten tulosten välttämiseksi, mikä parantaa tunnistustarkkuutta ilman ylimääräistä työmäärää.

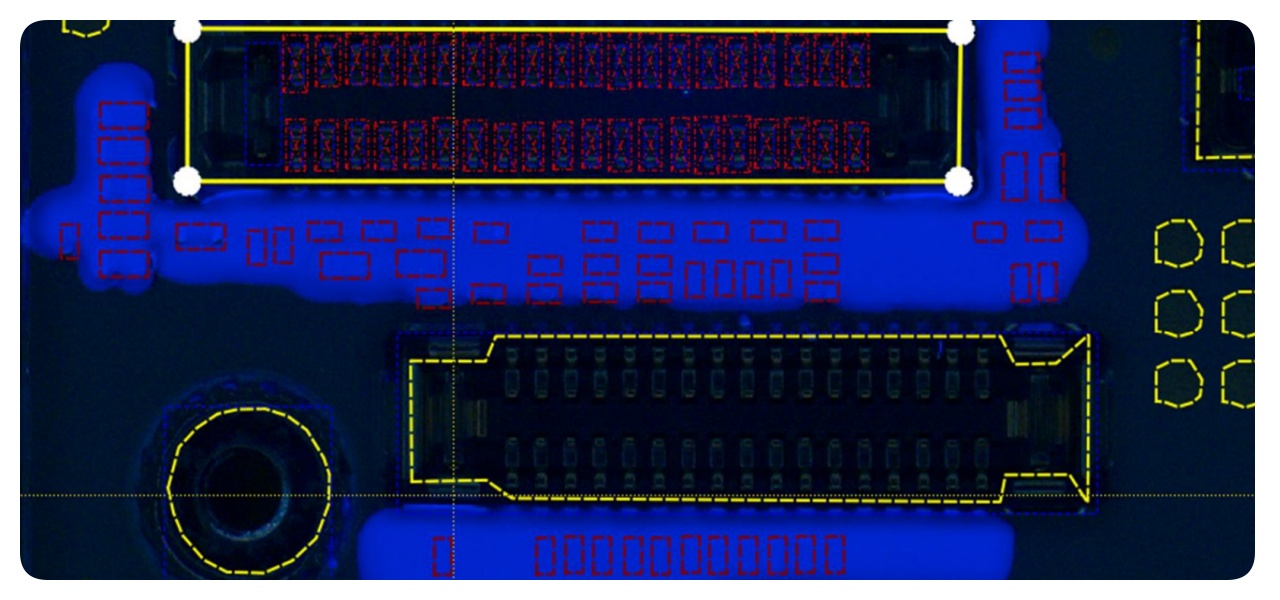

Ohjelmointi on yksinkertaista ja nopeaa, ja se vie vain 10-15 minuuttia SMT Aoi -optiselle tarkastuskoneelle. Se tarjoaa offline- ja online-vaihtoehdot automaattisella alueen valinnalla ja yhden näppäimen parametrien muokkauksilla. Tuki kiertotunnistukselle ja Bad Mark ohittamiselle lisää joustavuutta. Useat tilat mahdollistavat pinnoitteiden, SMT- ja DIP-virheiden tarkastamisen valoja vaihtamalla. Valinnainen liiman paksuuden mittaus antaa pistekohtaisia tietoja koko levyn tasaisuudesta.
Tämä SMT Aoi -optinen tarkastuskone, joka toimii 0,23 sekuntia per FOV, suorittaa tarkastuksia pysäyttämättä kortin virtausta. Se käyttää UV- ja valkoisia valoja, jotta viat näkyvät selkeästi, ja se tukee suuria levyjä 690x460 mm asti. AC-servo-ohjaimet varmistavat tarkan liikkeen 0,01 mm:n tarkkuudella ja käsittelevät jopa 3 kg:n painoisia piirilevyjä.
| Erittely
| Malli | ICT Coating Online AOI AI-5146C | ICT Coating Online AOI AI-5146CW |
| FOV | 15um@36*30mm (vakio), 10um@24*20mm 15um@45x45mm, 10um@40*30mm | 21.5um@52.6*44mm (vakio), 15um@36*30mm/12MP:10um@40*30mm 15um@60*45mm |
| Resoluutio | 15um (vakio), 10um | 21,5um (vakio) /15um /10um |
| Kamera | Yksipuolinen kamera 12M | Kaksipuolinen kamera 5M |
| Tarkastusnopeus | 0,23 s/FOV | |
| PCB:n korkeus | Yläosa: 25 mm, alaosa: 80 mm | Yläosa: 75 mm, alaosa: 70 mm |
| Piirilevyn paksuus | 0,3 - 6,0 mm | |
| PCB Edge | 3,0 mm | |
| PCB Warpage | ±3,0 mm | |
| Pcb -paino | Max: 10kg | |
| Kuljetinkorkeus | 900 ± 20 mm | |
| Säätöllä | Manuaalinen ja automaattinen | |
| Kuljettimen suunta | L ~ R tai R ~ L | |
| Voima | AC220 50/60Hz, 5A | |
| Nimellisteho | 380W | 570W |
| Viestintä | Smema | |
| Paino | 750 kg | 890 kg |
* ICT jatkaa laatua ja suorituskykyä, teknisiä tietoja ja ulkonäköä voidaan päivittää ilman erityistä ilmoitusta.
| Päällystyslinjan varusteluettelo
PCBA Coating Line tarjoaa edistyneitä työkaluja tehokkaaseen ja tarkkaan piirilevyn suojaamiseen. Täysin automatisoitu päällystyslinja sisältää valikoivan päällystyskoneen tarkkaan levitykseen, kovetusuunin kestäviin viimeistelyihin, AOI:n laaduntarkastuksia varten, nostimen ja läppäimen sujuvaan käsittelyyn sekä kuljetinjärjestelmän saumattomaan tuotantoon.
Tämä korkealaatuinen PCBA-pinnoitelinja varmistaa vakaan toiminnan, luotettavan pöly-, vesi- ja räjähdyssuojatun pinnoitteen, joka täyttää alan erilaiset tarpeet. Modulaarisen suunnittelun ja ICT:n maailmanlaajuisen tuen ansiosta se parantaa suojapinnoitustehtävien tuottavuutta.
| Tuotteen nimi | Tarkoitus PCBA-pinnoituslinjassa |
|---|---|
Levittää tarkat suojapinnoitteet piirilevyille pöly-, vesi- ja räjähdyssuojausta varten. | |
Kovettaa pinnoitteet IR- tai UV-valolla varmistaen kestävän ja vahvan suojan. | |
Kuljettaa piirilevyt sujuvasti pinnoituslinjan läpi tehokkaaseen käsittelyyn. | |
Tarjoaa ja varastoi PCB:tä tuotantolinjalle, mikä varmistaa sujuvan syötön ja lähdön. | |
| Mukautettu pinnoite AOI | Tarkistaa pinnoitteen laadun ja havaitsee viat varmistaakseen korkeat standardit. |
| Asiakkaan menestysvideo
Äskettäisessä projektissamme asennettiin kaksipuolinen pinnoituslinjamme paluukuljettimella elektroniikkavalmistuksen asiakkaalle. Video esittelee koko työnkulun hissistä purkulaitteeseen, mukaan lukien koneet, kuten pinnoituskuormaaja, päällystyskone, hissi, pinnoitus-AOI, IR-kovetusuuni, valitsinkuljetin, läppä ja purkulaite. Linjassa on pohjavalaisimen palautus tehokkaaseen käsittelyyn ja viivakoodin skannaukseen. Se tunnistaa automaattisesti piirilevyn ylä- ja alapuolen ja kutsuu oikeat ohjelmat saumattomaan tuotantoon. Tämä asennus paransi asiakkaan suorituskykyä varmistamalla tarkan pinnoitteen ja nopean vikojen havaitsemisen SMT Aoi -optisella tarkastuskoneellamme, vähentämällä uudelleentyöstöä ja parantamalla heidän piirilevyjen kokoonpanoprosessin yleistä laatua. Äskettäisessä projektissa kaksipuolinen pinnoituslinjamme, jossa on palautuskuljetin, asennettiin elektroniikkavalmistajalle. Video esittelee koko työnkulun hissistä purkulaitteeseen, mukaan lukien koneet, kuten pinnoituskuormaaja, päällystyskone, hissi, pinnoitus-AOI, IR-kovetusuuni, valitsinkuljetin, läppä ja purkulaite. Linjassa on pohjavalaisimen palautus tehokkaaseen käsittelyyn ja viivakoodin skannaukseen. Se tunnistaa automaattisesti piirilevyn ylä- ja alapuolen ja kutsuu oikeat ohjelmat saumattomaan tuotantoon. Tämä asennus paransi asiakkaan suorituskykyä varmistamalla tarkan pinnoitteen ja nopean vikojen havaitsemisen SMT Aoi -optisella tarkastuskoneellamme, vähentäen uudelleentyöskentelyä ja parantamalla PCB-kokoonpanoprosessin yleistä laatua.
| Palvelu ja koulutustuki
ICT tarjoaa kattavan myynnin jälkeisen palvelun ja koulutuksen SMT Aoi -optiselle tarkastuskoneelle. Tiimimme tarjoaa paikan päällä tapahtuvan asennuksen, etävirheenkorjauksen ja jatkuvan ylläpidon, jotta laitteet toimivat moitteettomasti. Koulutusohjelmat kattavat käytön, ohjelmoinnin ja vianetsinnän käyttäjien tarpeiden mukaan. Globaalien palvelukeskusten avulla varmistamme nopeat vastaukset ongelmiin ja minimoimme seisokit. Tämä sisältää ohjelmistopäivitykset ja varaosien toimitukset, jotka auttavat asiakkaita optimoimaan tuotantoa ja saavuttamaan pitkän aikavälin luotettavuuden.
| Asiakkaiden arvostelut
Asiakkaat kiittävät insinöörejämme asiantuntemuksesta ja nopeasta ongelmanratkaisusta asennusten aikana. He arvostavat SMT Aoi Optical Inspection Machine -laitetta sen tarkkuudesta ja helppokäyttöisyydestä. Monet korostavat turvallista pakkaustamme ja nopeaa toimitusta, jotka estävät vaurioita. Nopeat vastaukset kyselyihin lisäävät luottamusta ja tehokkuutta kumppanuuksiin.
| Sertifikaatit ja standardit
ICT:llä on tärkeimmät sertifikaatit, kuten CE, RoHS, ISO9001, ja useita patentteja SMT Aoi -optiselle tarkastuskoneellemme. Niillä varmistetaan kansainvälisten turvallisuus-, ympäristönsuojelu- ja laadunhallintastandardien noudattaminen. Tiukat testausprosessimme takaavat luotettavan suorituskyvyn globaaleilla markkinoilla.
| Tietoja ICT-yrityksestä ja SMT-tehtaastamme
ICT on johtava kokonaisten SMT-tehdasratkaisujen toimittaja, jolla on oma tutkimus- ja kehitystyö sekä tuotanto. Yli 89 työntekijää ja nopea kasvu viime vuosina palvelemme yli 1600 asiakasta 72 maassa. Tehtaallamme on tiukat tarkastusvirrat ja vankka laatujärjestelmä varmistaakseen korkeat standardit. Arvot ylittävänä alustana keskitymme eheyteen, koordinointiin ja jakamiseen tarjotaksemme innovatiivisia elektroniikan valmistuslaitteita.
